Ürün Tipi	Emiş veya filtreli davlumbaz (geri dönüşüm)
Marka	Elica
Model	PRF0161680
Kullanım	Ev tipi ve benzeri (mağazalar, ofisler, oteller, misafirhaneler)
Elektrik Beslemesi	230 V ~ 50 Hz (etiket bilgisine göre)
Emiş Gücü	3 hız + Boost 1 (30 dk) ve Boost 2 (7 dk)
Aydınlatma	LED, ayarlanabilir yoğunluk
Kumandalar	Motorlu emiş paneli ile dokunmatik (A ve B ekranları)
Bağlantı	WiFi 2,4 GHz, Elica Connect uygulaması, sesli komutlar
Filtreler	Metal anti-gres filtresi (yıkanabilir) + aktif karbon filtre (yıkanabilir, isteğe bağlı)
Filtre Temizliği	Anti-gres: aylık; Karbon: 2 ayda bir (65 °C'de yıkama, 100 °C'de 10 dk kurutma)
Tahliye Borusu Çapı	150 mm
Ocak Üstü Minimum Mesafe	400 mm (önerilen)
Boyutlar (G x D x Y)	Belirtilmemiş; tipik boyut: 60-90 cm x 50 cm x 30-50 cm
Ağırlık	Belirtilmemiş; tahmini 15-25 kg
Güvenlik	Güvenlik anahtarları, panel açıkken motor durması, aşırı gerilim koruması
Kurulum	Emişli (dış boru) veya filtreli (iç geri dönüşüm) versiyonu
Garanti	Belirtilmemiş; ülkeye göre standart 2-5 yıl
Geri Dönüşüm	WEEE uyumlu (2012/19/EU Direktifi)

Sık sorulan sorular - PRF0161680 ELICA

Elica PRF0161680 davlumbaz nasıl kurulur?

Kurulum kalifiye bir teknisyen tarafından yapılmalıdır. Ocak üzerinde minimum 400 mm mesafeye dikkat edin. Emişli versiyon için 150 mm çapında bir tahliye borusu kullanın (verilmez). Filtreli versiyon için aktif karbon filtre takın (ayrıca satılır). Elektrik beslemesinin etiket bilgisiyle eşleştiğinden emin olun.

WiFi nasıl yapılandırılır ve Elica Connect uygulaması nasıl kullanılır?

WiFi'yi yapılandırmak için, davlumbaz kapalıyken P3 (WiFi) tuşuna yaklaşık 2 saniye basın. Ardından Elica Connect uygulamasının talimatlarını izleyin. Bağlandıktan sonra davlumbazı uzaktan kontrol edebilir ve sesli komutları kullanabilirsiniz. WiFi'yi sıfırlamak için P3'e 6 saniye basın.

Davlumbaz filtreleri nasıl temizlenir?

Metal anti-gres filtresi ayda bir kez elde nötr deterjanla veya bulaşık makinesinde (hızlı program, düşük sıcaklık) temizlenmelidir. Aktif karbon filtresi (varsa) iki ayda bir 65 °C'de bulaşık makinesinde veya elde yıkanır, ardından 100 °C'de 10 dakika fırında kurutulur. Pedi her 3 yılda bir değiştirin.

Davlumbaz çalışmazsa ne yapmalı?

Davlumbazın fişe takılı olduğundan ve elektrik beslemesinin aktif olduğundan emin olun. Emiş panelinin tamamen açık olduğundan emin olun (kapalıyken veya hareket halindeyken kumandalar devre dışıdır). Sorun devam ederse, satış sonrası servise başvurun.

Filtre doluluk göstergesi nasıl sıfırlanır?

Davlumbaz kapalıyken T3 ve T2 tuşlarına aynı anda uzun basın. Yağ filtresi için (göstergeler birlikte yanıp söner), devre dışı bırakmak için T2'ye, etkinleştirmek için T3'e basın. Karbon filtresi için (göstergeler dönüşümlü olarak yanıp söner), T3+T2'ye ikinci bir uzun basış yapın, ardından ilgili tuşa basın. Üçüncü bir uzun basış menüden çıkar.

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Önerilen mesafe en az 400 mm'dir (gazlı ocakta elektronik içeren metal kutu için 65 cm). Emiş panelinin tamamen açılmasına izin vermek için yeterli yüksekliğe dikkat edin.

Davlumbazı tahliye borusu olmadan kullanabilir miyim?

Evet, davlumbazı filtreli versiyonda (iç geri dönüşüm) kullanabilirsiniz. Bunun için aktif karbon filtresi takmanız gerekir (verilmez). Filtrelenmiş hava, mobilyanın yan tarafındaki bir boru aracılığıyla mutfağa geri gönderilir. Emişli versiyon için karbon filtresini çıkarın.

Davlumbazdaki LED ampuller nasıl değiştirilir?

Davlumbaz entegre LED aydınlatma ile donatılmıştır. Arıza durumunda, değiştirme için yetkili Elica servis merkezi ile iletişime geçin. Teknik beceri gerektirdiğinden LED'leri kendiniz değiştirmeye çalışmayın.

Davlumbaz sesli asistanlarla uyumlu mu?

Evet, Elica Connect uygulaması aracılığıyla davlumbazı sesli komutlarla kontrol edebilirsiniz (Alexa, Google Assistant vb. ile uyumlu). Desteklenen asistanların tam listesi için uygulamaya bakın.

Yanıp sönen L1 göstergeleri ne anlama geliyor?

L1 göstergeleri birlikte yanıp sönüyorsa, yağ filtresinin temizlenmesi gerektiğini gösterir. Dönüşümlü olarak (birbiri ardına) yanıp sönüyorsa, aktif karbon filtresinin bakım veya değiştirme zamanı geldiğini belirtir. Sinyal, açıldıktan sonraki ilk 10 saniye içinde görünür.

KULLANIM KILAVUZU PRF0161680 ELICA

Bu el kitabında belirtilen talimatlara adım adım riayet ediniz. Üretici, bu el kitabında yer alan talimatlara riayet etmemekten kaynaklanan olası arızalara, sebep olunan hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez. Davlumbaz, yemek pişirilirken ortaya çıkan duman ve buharın çekilmesi amacıyla ve sadece evlerde kullanılmak üzere tasarlanmıştır.

Kullanma kılavuzunda gösterilen şekillere nazaran davlumbazın farklı fonksiyonları olabilir, fakat kullanma talimatı, bakımı ve montajı aynı şekilde kalır.

• Bu kullanım kılavuzunu ileride ihtiyaç duyulabilecek her an başvurulabilmesi için muhafaza etmek önemlidir. Ürün satılması, başkasına verilmesi ya da taşınması esnasında bu kullanım kılavuzunun da ürün ile birlikte kalmasına özen gösteriniz.
• Talimatları dikkatle okuyunuz: Kurulum, kullanım ve güvenlik ile ilgili çok önemli bilgiler içerir.
• Gerek ürün üzerinde gerekse tahliye kanallarında ne elektriksel ne de yapısal tadilatlar yapmayınız.
• Cihazın kurulumuna başlamadan önce tüm parçaların kullanılabilir halde olduğunu kontrol ediniz. Aksi takdirde üreticiyle irtibata geçiniz ve kuruluma devam etmeyiniz.

Not: (*) ile işaretli elemanlar opsiyonel aksesuarlar olup sadece satın alınacak bazı model veya elemanlarla birlikte temin edilir.

Dikkat

Herhangi bir temizleme veya bakım işlemi yapmadan önce elektrik fişini çıkartarak veya ana şebeke ile bağlantıyı keserek davlumbazı kapatınız. - Tüm kurulum ve bakım işlemleri için yetkili servisi kullanınız. Cihaz, 8 yaş ve üstü çocuklar ve gözetim altında bulunan ve cihazın kullanımıyla ilgili eğitim alıp kullanıma uygun olduğu takdirde yetersiz fiziksel, duyusal veya akli yeteneğe sahip kişiler ya da deneyim veya teknik bilgi eksikliği olan kişiler tarafından kullanılacak şekilde tasarlanmıştır. - Çocukların ocak ile oynamaları yasaktır. Temizlik ve bakım işlemleri gözetimsiz çocuklar tarafından yapılmamalıdır. - Mutfak davlumbazı diğer yanıcı gaz aygıtları veya diğer yakıtlarla kullanıldığında cihazın kurulduğu alandaki bölümlerin havalandırılması

şartlarını yerine getirmek gerekir.

• Bakım talimatlarını dikkate alarak davlumbazın iç ve dış kısmını (AYDA EN AZ BİR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazın temizlik ve filtre değiştirme ve temizleme talimatlarına uyulmaması yangın riskine neden olabilir. Davlumbazın altında yemekleri alevlendirmek kesinlikle yasaktır.
• Ampul değiştirirken kılavuzda bulunan ampul Bakım/Değiştirme bölümünde yer alan lamba tipini kullanınız.

Açık alev filtreler için son derece zararlıdır ve yangın tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi gerekir.

Yağın fazla ısınmaması ve tutuşmaması için tüm kızartma işlemleri dikkatle yapılmalıdır.

UYARI: Pişirme cihazlarıyla kullanıldığında davlumbazın bölümleri ısınabilir.

Kurulum işlemini tamamlamadan cihazın ana bağlantısını yapmayınız. - Buhar tahliyesi için uygulanacak teknik ve güvenlik önlemleriyle ilgili olarak yerel yönetim tarafından verilen düzenlemelere uymak önemlidir. - Bu cihaz için gaz veya diğer yakıt kullanan cihazlardan buhar tahliye etmek gibi farklı nedenlerden dolayı kullanılan vantilasyon sistemine kanal sistemi kurulmamalıdır.

DİKKAT! Kılavuzda yer alan talimatlara uygun şekilde vida ve sabitleme aygıtının yerleştirilmemesi elektriksel tehlikelere neden olabilir. - Elektrik çarpma risklerini önlemek için davlumbaz ampulünü doğru şekilde yerleştirmeden cihazı kullanmayınız.

• Izgaraları kurmadan davlumbazı kullanmayınız.
• Özellikle belirtilmediği takdirde davlumbazı ASLA destek yüzeyi olarak kullanmayınız.
• Montaj için ürünle tedarik edilen vidaları kullanınız veya, tedarik edilmediği takdirde, uygun vida tipini satın alınız.
• Kurulum Kılavuzunda yer alan DOĞRU uzunluktaki vidaları kullanınız.
• Tüm sorularınız için yetkili destek hizmetini veya uzman teknisyen ile irtibata geçiniz.

DİKKAT! Bir programlama cihazı, zamanlama cihazı, ayrı uzaktan kumanda veya otomatik olarak devreye giren herhangi başka bir donanımla birlikte kullanmayın.

Elektrik bağlantısı

Davlumbazın elektrik bağlantısı kalifiye ve uzman personel tarafından gerçekleştirilmelidir.

Ana güç kaynağı davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile mevcut düzenlemelere uygun bir prize takıp erişilebilir bir alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısını tamamen kesilmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanın.

UYARI: Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin

şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadığını kontrol edin.

Kurulum

Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

Not: Teknik hizmet yapılması gerektiğinde davlumbaza ve elektronik parçalara erişmek için uygun şekilde yapılması gerekir. Not: Uzak motorun davlumbaza bağlandığı kablonun uzunluğu 3 m'dir.

Dikkat! Garanti hakkını kaybetmemek için motor ve davlumbaz arasındaki bağlantı kablosunu kesmeyiniz.

Davlumbazı hareket ettirirken elleri çıkarılabilir emme panelinin bulunduğu bölgeye koymak tehlikelidir.

Davlumbaz, filtrenin ön paneli yerinden çıkarıldığında aygıtın çalışmasını önleyen emniyet şalterleriyle donatılmıştır.

Ürünlerimizi sürekli geliştirmek amacıyla gerekli olan tüm teknik, işlevsel veya estetik değişiklikleri yapma hakkı firmamıza aittir. Harici motor versiyonu olduğu takdirde davlumbazın normal şekilde işlemesi için aynı üreticinin tedarik edeceği bir emme ünitesi (harici bir motor) kullanmak gerekir.

Bu ürünün kurulum esnasında davlumbazın üzerine konulacak olası eşyalar ile pişirme düzlemi arasında en az 400 mm'lik mesafe bırakılmasına dikkat edilmelidir.

Bu mesafe sayesinde aspirasyon panelinin aşağıya (açılma esnasında) ve yukarıya (kapanma esnasında) doğru hareketinin engellerden arındırılmış olması ve panel üzerinde bulunan komut düğmelerine kolayca uzanılabilmesi içindir.

UYARI: Elektronik komponentlerin içinde bulunduğu metal kutuyu gazla pişirme yapılan düzlemden 65 cm'den az olmamak şartıyla ya da her halükarda davlumbazın aspirasyon yaptığı noktadan 65 cm mesafede bir yere yerleştiriniz.

TAVSİYE: Elektronik komponentlerin içerisinde bulunduğu kutuyu yerden en az 10 cm mesafeye ve bütün ısı kaynaklarından yeterince uzakta bir yere sabitleyiniz. (Mesela: Bir fırının veya bir pişirme düzleminin yanına).

Bu cihaz, 2012/19/EC - UK SI 2013 No.3113 sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu ürünün uygun bir şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız.

Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan

sembolü, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik

cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir.

Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışınız.

Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş ve üretilmiştir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

Çevre üzerindeki etkiyi azaltmak amacıyla doğru bir kullanım için öneriler: Pişirmeye başlarken davlumbazı minimum hızda ÇALIŞTIRINIZ ve pişirme işlemi bittikten sonra birkaç dakika daha çalışır konumda bırakınız. Hızı yalnızca fazla miktarda duman ve buhar varsa artırınız ve takviye hız(ları)nı yalnızca uç durumlarda kullanınız. İyi bir koku azaltma etkinliğinin korunması için gerektiğinde karbon filtreyi(leri) değiştiriniz. İyi bir yağ filtresi etkinliğinin korunması için gerektiğinde yağ filtresini(lerini) temizleyiniz. Etkinliğini optimize etmek ve gürültüyü en düşük seviyeye indirmek için bu kullanım kılavuzunda belirtilen maksimum kanal sistemi çapını kullanınız.

Kullanım

Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak tasarlanmıştır.

Aspire eden versiyon

Yemek buharları, bağlantı flanşına sabitlenmiş bir tahliye borusu sayesinde dışarıya atılır.

UYARI:

Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca satın alınmalıdır.

Tahliye borusunun çapı bağlantı halkasının çapına eşit olmalıdır.

UYARI:

Eğer davlumbazın karbon filtreleri var ise bunlar çıkarılmalıdır.

Filtreleyici versiyon

Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği kokudan ve yağdan arıtılacaktır. Bu versiyonda davlumbaz kullanmak için aktif karbon bazlı bir filtre sisteminin takılması gerekir.

Not: Karbonlu filtre ile temizlenen hava bir boru vasıtasıyla mobilyanın yan tarafına aktarılıp yeniden mutfağa verilir.

Emme motoru olmayan modeller yalnızca aspiratör modunda çalışırlar, bu modeller harici bir emme cihazına bağlanmalıdırlar (verilmemiştir).

Bağlantı talimatları emme ünitesiyle birlikte verilmiştir.

Montaj

Ürünün montajını yapmadan önce tüm parçaların hasarlı olmadığını teyit ediniz, diğer takdirde üretici ile irtibata geçip montaja devam etmeyiniz. Ayrıca aşağıdaki talimatları da dikkatle okuyunuz.

• Hava tahliye borusu 5 metreden fazla olmamalı.
• Kanalizasyon sisteminde kıvrımlar az sayıda olmalıdır. Her kıvrım emme gücünü 1 lineer metre kadar azaltır. (90° 2 adet kıvrım kullanıldığında, kanalizasyonun uzunluğu 3 metreyi geçememelidir).
• Aşırı yön değişikliği yapılmamalıdır.
• Tüm uzunluk için 150mm çapında bir boru kullanılmalıdır.
• Yasal olarak onaylı malzemeli bir boru kullanılmalıdır.
• Yukarıda yer alan talimatlara uyulmadığı takdirde üretici firma gürültü sorunlarından mesul değildir ve ürün garantisi geçerli olmayacaktır.
• Delik açmadan önce, davlumbazın yerleştirileceği mobilyanın içinde kurulum için sorun yaratabilecek sistemlerin olmadığını kontrol etmek gerekir. Kurulumu yapabilmek için davlumbaz ile ocağın mobilya ile uyumlu olduğu kontrol edilmelidir. Vidaları mobilyaya yerleştirmeden önce ürünün tezgaha nazaran tamamen dikey olduğunu kontrol ediniz.

Panel Montajı

(yalnızca panelin davlumbazla birlikte temin edilmediği modeller için)

DİKKAT!

Kurulum işlemi ehil kurulum görevlileri tarafından yapılmalıdır. KURULUM GÖREVLİSİ İÇİN: Ürüne dahil olabilecek tespit kitinin uygunluğunun kontrolü dahil, davlumbazın kurulumuyla ilgili sorumluluk yalnızca kurulum görevlisine aittir. Kurulum görevlisi açısından faydalı ancak kapsamlı olmayan bazı talimatlar örnek niteliğinde aşağıda verilmiştir:

• Uygulamada ulaşılan çalışma sıcaklığı (en az 80°C) ve nemi (en az %93) koşullarına uygun, yanmaz tip (IEC/EN 60335-2-31'de Md. 30'a uygun) PANEL kullanın.
• Kullanılan PANELİN toplam ağırlığı 1,5 kg değerini aşmamalıdır.
• PANELİ davlumbaza sabitleme noktalarıyla sabitleyin.

Davlumbazla birlikte temin edilmeyen panel montajına ait görsellere bakın.

• PANELİN tespitinde uygun mekanik bileşenleri kullanın (montaj kitine dahil değildir). Elica firması, alçı panelin ve/veya ürünün kurulumunun yanlış yapılmasından kaynaklanabilecek mobilya veya eşyalardaki hasarlarda her türlü sorumluluğu reddeder.

Elica Connect

Davlumbaz, Elica Connect uygulamasıyla uzak bağlantı kurabilmek için WiFi özelliğiyle donatılmıştır. Sistem gereksinimleri:

2.4GHz WiFi b/g/n kablosuz yönlendirici - Android veya iOS akıllı telefon. Uygulamanın akıllı telefonunuzun işletim sistemiyle uyumlu olup olmadığını mağazalardan kontrol edin.

Not: Üretici ELICA firması, kablosuz WiFi modülü cihazın sahip olduğu bu elektrikli ev aleti modelinin 2014/53/UE sayılı Direktife uygun olduğunu beyan eder.

Kablosuz cihaz 2,4GHz ISM frekans bandında çalışır, iletilen radyo frekansının en yüksek gücü 20 dBm (e.i.r.p.) değerini aşmaz.

Uyarılar:

• Bilgilerin korunması. Cihazın algıladığı bilgiler, cihaz olan elektrikli ev aletinin tüm servislerinin kullanılmasına olanak tanımak içindir. Toplanan bilgilerin işlenme şekilleriyle ilgili diğer bilgiler www.elica.com sitesinde mevcut olan gizlilik bilgilendirmesinde yer almaktadır.
• Ülkelerde kullanıma sunulma. Elica Connect hizmeti belirli ülkelerde kullanıma sunulmuştur. Diğer bilgiler için www.elica.com sitesinde yer alan özel bölümü ziyaret edin.
• İleride yapılacak değişiklikler. Elica firması, Elica Connect hizmetini iyileştirmek açısından faydalı gördüğü tüm değişiklikleri yapma hakkını saklı tutar. Dolayısıyla bu kılavuzda yer alan bilgiler bağlayıcı değildir, yalnızca örnek değeri taşır.

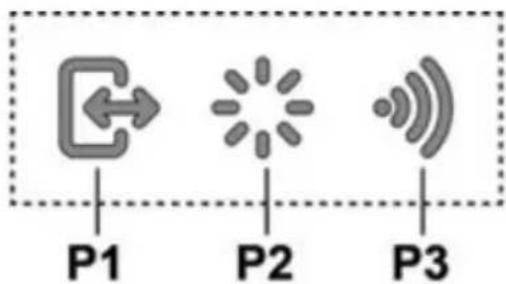

Çalıştırma Kumanda Göstergesi A

P1. Aspirator paneli açma/kapatma tuşu. P2. Işık açma/kapatma tuşu. P3. WiFi bağlantı tuşu.

P1. Aspirator paneli açma/kapatma tuşu. Panel KAPALI durumdaysa, P1 tuşuna basıldığında davlumbaz açılır ve aspirator paneli yukarı kaldırılır. Bu işlemle aynı zamanda motor ve aydınlatmanın yönetildiği kumanda göstergesi B de açılır.

Panel AÇIK durumdaysa, P1 tuşuna basıldığında davlumbaz kapatılır, bu durum aspirator panelinin de kapatılmasını sağlar. Bu işlem etkin olan tüm motor ve aydınlatma faaliyetlerinin anında durdurulmasını sağlar.

Not: Panel kapalı ve hareket halindeyken kumanda göstergesi B devre dışı kalır. Panel tamamen açıldığında gösterge B kullanılabilir.

P2. Işık açma/kapatma tuşu. Panel KAPALI durumdaysa, P2 tuşuna basıldığında davlumbaz açılır, aspirator paneli yukarı kalkar ve ışıklar yalnızca kasa tamamen açıldığında yanar. Panel AÇIK durumdaysa, yalnızca davlumbaz ışıklarının açılması ve kapatılması yönetilir.

Not: P2 Işık tuşu, ışık parlaklığının kısılmasını ve davlumbazın kapatılmasını yönetmez.

P3. WiFi Tuşu - WiFi Yapılandırması: WiFi özelliği yapılandırılmadıysa, yaklaşık 2 saniye basılı tutarak WiFi yapılandırma moduna girin ve prosedürü tamamlamak için uygulamadaki talimatları izleyin. Yapılandırma prosedürü süresince bu tuşun ışığı yanarak bağlantı durumunu gösterir (WiFi durumu tablosuna bakın). WiFi yapılandırma prosedürünü durdurmak için ışık hızlı yanıp sönerken düğmeyi 2 saniye basılı tutun.

WiFi özelliğini yapılandırdıktan sonra değiştirmek isterseniz, WiFi parametrelerini sıfırlamak için yaklaşık 6 saniye basılı tutun (tuşun ışığı söner) ve yapılandırma prosedürünü tekrarlayın.

• WiFi Etkinleştirme/Devre Dışı Bırakma: Yapılandırmayı tamamladıktan sonra WiFi özelliğini etkinleştirebilir/devre dışı bırakabilirsiniz. WiFi özelliğini devre dışı bırakmak/etkinleştirmek için yaklaşık 2 saniye basılı tutun. Özelliği devre dışı bıraktığınızda WiFi parametreleri kaybolmaz.

WiFi durumu tablosu

WiFi Tuşu	Cihazın böglanti durumu
İşkı söner	WiFi:yapılandırilmamış veya kapası
İşkı sabit yanar	WiFi böglı
İşkı:hizı yanıp söner	WiFi:yönlendiricişine böglanma denemesi
İşkı yapaş yanıp söner	Elica bulutuna böglanma denemesi
İşkı kısa sureli yanıp sönmeyle yanar	Uzaktan komu Alma (örneğin, motoru veya ileşigi,açma)

Kumanda Göstergesi B

T1. Işık açma/kapatma tuşu. T2. Çekiş hızı azaltma / motoru kapatma tuşu. L1. Etkin hız bildirim LED lambası. T3. Motoru açma / çekiş hızını artırma tuşu. T4. "BOOST" fonksiyonu - yüksek hız. T1: Işık açma/kapatma tuşu. Işığı açmak ve kapatmak içindir.

T1 tuşuna uzun süreli basarak ışığın yoğunluğunu artırabilir / azaltabilirsiniz.

T2: Hız azaltma / motor kapatma tuşu. Çekiş hızını azaltmak içindir, sonunda davlumbaz kapanır. Davlumbazı doğrudan kapatmak için basılı tutun.

L1: Etkin hız bildirim LED lambası. Ortadaki LED lambalar etkin/kullanılan çekiş hızına göre yanarlar: 1 hızında a LED lambası yanar, 2 hızında a+b LED lambaları yanar, 3 hızında a+b+c LED lambaları yanar.

T3: Hız artırma tuşu. Davlumbazı açmak için basın. Çekiş gücünü artırmak için basın.

T4: "BOOST" fonksiyonu - yüksek hız - 30 dakika zaman ayarlı olarak yüksek seksi hızı alan "BOOST 1" özelliğini etkinleştirmek için T4'e basın. Bu zaman uzun süreli zaman ayarı, yüksek duman çıkaran pişirme işlemlerinde gereken faydalı süreyi sağlamak amacıyla tasarlanmıştır. Not: 30 dakika geçtikten sonra davlumbaz daha önce ayarlı olan seksi hızına döner.

Motor "BOOST 1" modunda açıkken T4 tuşuna bir kez daha bastığınızda "BOOST 2" modu devreye girer ancak bu mod 7 dakika zaman ayarlıdır. Not: 7 dakika geçtikten sonra davlumbaz daha önce ayarlı olan çekiş hızına döner. Not: T4 tuşuna bu 7 dakikalık süre zarfında tekrar basarsanız daha önce ayarlı çekiş hızına geri dönülür.

"BOOST1" ve "BOOST2" fonksiyonları etkinken aşağıdakilere basıldığında: T2: Daha önce ayarlı çekiş hızına dönülür. T3: 3. çekiş hızına dönülür. Önceki çekiş hızı L1 bildirim LED lambalarıyla görüntülenebilir halde kalır. Davlumbaz kapalıyken doğrudan yüksek hız ayarlanırsa ayarlı süre dolduğunda motor kapanır.

"BOOST" özelliklerini kullanırken T4 simgesi yanıp söner ("BOOST 1": beyaz ışık - "BOOST 2": mavi ışık).

Filtrelerin doygunluk göstergeleri. Davlumbaz düzenli aralıklarla filtrelerde bakım yapılması gerektiğini bildirir. LED L1 (a-b-c) yanıp söner (tüm ışık ikaz lambaları birlikte yanıp söner): Yağ filtresinde bakım yapın.

LED L1 (a-b-c) değişmeli olarak yanar (ışık ikaz lambaları sıralı olarak yanar): Aktif karbon filtrede bakım yapın.

Not: Filtrelerin doygunluk bildirimi davlumbaz açıldığında ilk 10 saniye boyunca görünür olur, bu süre zarfında doygunluk göstergelerinin sıfırlanması gerekir.

Filtrelerin doygunluk göstergelerinin sıfırlanması: T3 tuşuna uzun süreli basma. LED L1 (a-b-c) yanar ve söner (sıfırlama yapılan filtre tipine göre ışık ikaz lambaları birlikte yanıp sönerler veya sıralı olarak yanarlar); sıfırlama işleminin başarıyla yapıldığını bildiren bir sesli sinyal duyulur.

Filtrelerin doygunluk göstergesinin etkinleştirilmesi. Not: Bu işlem davlumbaz kapalıyken yapılmalıdır.

• Yağ filtresi. Bu gösterge normalde etkindir. T3 ve T2 tuşlarına 1. uzun süreli basma.

Gösterge etkinse, T3 tuşu yanar. Devre dışı bırakmak için T2 tuşuna basın. Gösterge devre dışıysa, T2 tuşu yanar. Etkinleştirmek için T3 tuşuna basın.

Aktif karbon filtre. Bu gösterge normalde etkin değildir. T3 ve T2 tuşlarına 2. uzun süreli basma.

Gösterge etkinse, T3 tuşu yanar. Devre dışı bırakmak için T2 tuşuna basın. Gösterge devre dışıysa, T2 tuşu yanar. Etkinleştirmek için T3 tuşuna basın.

Not: T3 ve T2 tuşlarına 3. uzun süreli basma. Ayarlar menüsünden çıkılır.

Bakım

Temizleme SADECE ilk suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz. TEMİZLİK TAKIMLARI VE ALETLERİ KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ!

Yağ filtresi Pişirme sonucu oluşan yağ taneciklerini tutar. Yağ filtresi, ayda bir (veya filtre dolum göstergesi sistemi - satın alınan modelde varsa - bu zorunluluğu gösterir) asitsiz deterjanla, elde veya düşük ısı ve kısa devreye programlanmış bir bulaşık makinesinde temizlenmelidir. Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe değişebilir, ancak bu filtreleme kapasitesini etkilemez. Antiyağ ve karbonlu filtrelerin montajı ve demontajı davlumbazın çıkarılabilir bölümü açık konumdayken yapılır. Her tarafın üst tarafını aynı anda çekerek ön paneli yerinden çıkartınız. Panel öne doğru kaydığında antiyağ filtresine erişmek mümkündür. Şekil 18-21

Kömür filtresi (yalnızca filtreli modellerde)

Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları emer.

Yıkanabilir aktif karbon filtre

Kömür filtresi sıcak su ve uygun bir deterjanla veya bulaşık makinesinde 65°C'de (bulaşık makinesi kullanıldığı takdirde, tam devri seçiniz) iki ayda bir (veya filtre dolum göstergesi sistemi - satın aldığınız modelde varsa - bu zorunluluğu gösterir) yıkanabilir.

Fazla suyu filtreye zarar vermeden boşaltınız ve filtreyi tamamen kurutmak için 100°C'lik bir fırında 10 dakika bekletiniz.

Yatağı her 3 yılda bir, bez yıprandığında değiştiriniz.

Yağ filtreleri çıkardıktan sonra, karbon filtreleri (ürünle verilmez) ekleyebilirsiniz.

Lambaları değiştirme

Davlumbaz LED teknolojisine dayalı bir aydınlatma sistemine sahiptir.

LED'ler ideal bir aydınlatma ve normal lambalarınkine göre 10 defa daha uzun bir kullanım süresi ve %90 enerji tasarrufu sağlarlar.

Ampulleri değiştirmek için lütfen yetkili servis ile irtibata geçiniz.
