Caractéristiques techniques	Machine de soudure Weller WATC100F, puissance 100W, température réglable de 200°C à 450°C, technologie de chauffage rapide.
Utilisation	Idéale pour le soudage de composants électroniques, convient aux travaux de précision et aux réparations délicates.
Maintenance et réparation	Nettoyage régulier de la panne recommandé, remplacement de la panne possible, vérifier les connexions électriques périodiquement.
Sécurité	Utiliser des gants de protection, éviter le contact direct avec la panne chaude, débrancher l'appareil après utilisation.
Informations générales	Garantie de 2 ans, compatible avec les accessoires Weller, poids léger pour une manipulation aisée.

FOIRE AUX QUESTIONS - WATC100F Weller

Quels types de matériaux puis-je souder avec la Weller WATC100F ?

La Weller WATC100F est idéale pour souder des métaux tels que le cuivre, l'aluminium et l'acier, ainsi que des composants électroniques.

Quel est la température maximale atteinte par la Weller WATC100F ?

La Weller WATC100F peut atteindre une température maximale de 400 °C.

Comment régler la température sur la Weller WATC100F ?

La température peut être réglée à l'aide du bouton de contrôle situé sur le panneau de la machine. Tournez le bouton dans le sens horaire pour augmenter la température et dans le sens antihoraire pour la diminuer.

Pourquoi la machine ne chauffe-t-elle pas ?

Vérifiez si la machine est correctement branchée et si la prise fonctionne. Assurez-vous également que le réglage de la température est suffisamment élevé.

Comment nettoyer la pointe de la machine ?

Utilisez une éponge humide ou un nettoyeur de pointe pour enlever les résidus de soudure. Assurez-vous que la machine est éteinte et refroidie avant de procéder au nettoyage.

Quelle est la durée de vie de la pointe de la Weller WATC100F ?

La durée de vie de la pointe dépend de l'utilisation et de l'entretien. En général, avec un bon entretien, la pointe peut durer plusieurs mois.

Puis-je utiliser la Weller WATC100F pour des travaux de précision ?

Oui, la Weller WATC100F est conçue pour des travaux de précision et est équipée d'une pointe fine qui permet un contrôle précis lors du soudage.

Quels accessoires sont compatibles avec la Weller WATC100F ?

Vous pouvez utiliser des pointes de rechange Weller, des supports de fer à souder, et des nettoyants pour pointe compatibles avec la Weller WATC100F.

La Weller WATC100F est-elle adaptée aux débutants ?

Oui, la Weller WATC100F est conviviale et idéale pour les débutants ainsi que pour les utilisateurs expérimentés.

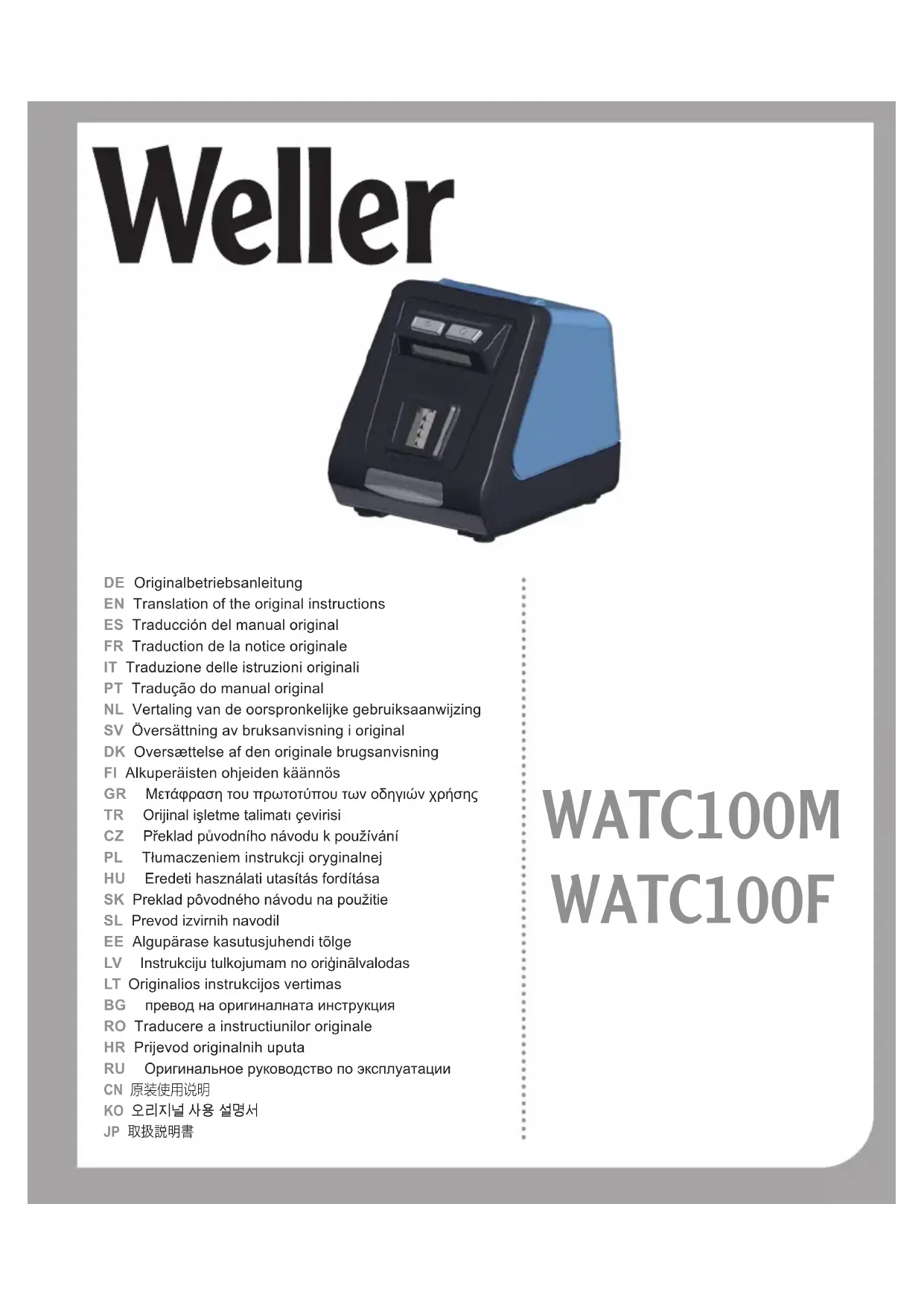

MODE D'EMPLOI WATC100F Weller

Français Indications générales de sécurité pour outils électriques | Consignes de sécurité | Soudage | Consignes relatives au fonctionnement, Entretienet|maintenance|Moded’emploi|Garantie|CaractéristiquesTechniques|Eliminationdesdéchets|Symboles

ESPAÑOL23 Lisez entièrement ce manuel ainsi que les consignes de sécurité avant la mise en service et avant de travailler avec l‘appareil. Danslecasdunon-respectdesconsignesdesécurité,ilyadanger pour le corps et danger de mort. Conserver le présent manuel de telle manière qu‘il soit accessible à tous les utilisateurs. Veuillez considérer les modes d‘emploi respectifs des appareils raccordés. Indications générales de sécurité pour outils électriques AVERTISSEMENT!

Lisez toutes les consignes de sécurité, instructions, présentations et données que vous recevez avec l‘appareil. Le fait de ne pas suivre toutes les instructions données cidessous peut provoquer un choc électrique, un incendie et/ou une blessure grave. Conserver tous les avertissements et toutes les instructions pour pou

voir s‘y reporter ultérieurement. Le terme «outil électrique» utilisé dans les consignes de sécurité désigne les outils électriques à basse tension (avec connexion au secteur) ou les outils électriques à batterie (sans connexion au secteur).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Ne pas faire fonctionner les outils électriques en atmosphère explosive,parexempleenprésencedeliquidesinammables,degazou de poussières. Les outils électriques produisent des étincelles qui peuvent enammerlespoussièresoulesfumées. c) Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil. Les distractions peuvent vous faire perdre le contrôle de l’outil.

2) Sécurité électrique

a) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est en contact avec la terre. b) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d‘eau à l’intérieur d’un outil augmentera le risque de choc électrique.

3) Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments.Unmomentd’inattentionencoursd’utilisationd’unoutil peut entraîner des blessures graves des personnes. b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes. c) Eviter tout démarrage intempestif. S’assurer que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de bat

teries, de le ramasser ou de le porter.Porterlesoutilsenayantledoigtsur l’interrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents. d) Retirer toute clé de réglage avant de mettre l’outil en marche.Uneclé laissée sur une pièce rotative de l’outil peut entraîner des blessures corporel

les. e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil dans des situations inattendues. f) S’habiller de manière appropriée. Ne pas porter des vêtements amples ou des bijoux. Garder les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. g) Si l‘extraction de poussière et de fumée peut être installée, elle doit être connectée et utilisée correctement.Utiliserdescollecteursdepous

sière peut réduire les risques dus aux poussières. h) Ne laissez pas la familiarité acquise par l‘utilisation fréquente d‘outils vous permettre de relâcher votre vigilance et d‘ignorer les principes de sécurité des outils. Uneactionnégligentepeutcauserdesblessuresgraves en une fraction de seconde.

4) Utilisation et entretien de l’outil

a) Ne forcez pas l’outil. Utilisez l’outil adapté à votre application. L’outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit. b) Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le réparer. c) Débranchezlachedelasourced’alimentationet/ouenlevezlebloc de batteries, s‘il est amovible, avant d‘effectuer des réglages, de changer des accessoires ou de ranger des outils électriques. Ces mesures de sécurité préventives réduiront le risque de démarrage accidentel de l’outil. d) Conservez les outils électriques inutilisés hors de la portée des en

fants et ne laissez personne n‘étant pas familiarisé avec l‘outil électrique ou ces instructions utiliser l‘outil. Les outils sont dangereux entre les mains d’utilisateurs novices. e) Observer la maintenance de l’outil électrique et des accessoires. Vérierquelespartiesmobilessoientparfaitementalignées,qu‘ellesne soient pas bloquées et qu‘aucune pièce cassée ou toute autre condition pouvant limiter le fonctionnement de l’outil électrique ne soit présente. En cas de dommages, faire réparer l’outil avant de l’utiliser. De nombreux accidents sont dus à des outil électriques mal entretenus. f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tran

chantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. g) Utiliser l’outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses. h) Gardez les poignées et les surfaces de prise sèches propres et sans huiles et graisses. Des poignées et des surfaces de prise glissantes ne permettent pas une manipulation et un contrôle sûrs de l‘outil électrique en des situations imprévues.

6) Maintenance et entretien

a) Faireentretenirl’outilparunréparateurqualiéutilisantuniquement des pièces de rechange identiques. Cela assurera que la sécurité de l’outil est maintenue. Consignes de sécurité Maintenez toute personne à l‘écart du poste de travail. La présence d‘enfants et de personnes non autorisées dans la zone de travail est interdite. Ne laissez personne s’approcher de l’outil ni toucher le câble. AVERTISSEMENT

Choc électrique Protégez-vous contre les décharges électriques. Un raccordement incor

rect du bloc de contrôle expose l‘utilisateur à un danger de blessures par choc électrique et peut conduire à l‘endommagement de l‘appareil. Lisez entièrement les consignes de sécurité jointes, les consignes de sécurité du présent mode d’emploi avant de mettre en service l’appareil de commande et respectez les mesures de précaution indiquées.

• Utilisez uniquement l‘alimentation d‘origine livrée avec le WATC100.

• Un appareil défectueux peut présenter des conducteurs actifs mis à nu ou le conducteur de protection est sans fonction.

• Seules les personnes formées par Weller sont autorisées à effectuer les réparations.

• Si le câble de raccordement de l’outil électrique est endommagé, il doit être remplacé par un nouveau câble de raccordement disponible auprès du service après-vente.t

• Protégez-vous contre les décharges électriques.

• Evitez tout contact corporel avec des pièces mises à la terre, par ex. tuyaux, éléments de chauffage, fours ou réfrigéra- teurs.

• N’utilisez pas l’outil de soudage dans un milieu humide.

• Ne travaillez pas sur des pièces sous tension. ATTENTION ! Pour garantir une protection constante contre le risque d‘électrocution, le raccordement ne doit se faire qu‘à des prises de terre. AVERTISSEMENT Risque de brûlures Si le bloc de contrôle est activé, il y a des risques de brûlure au niveau de l‘outil de dessoudage. Une fois désactivés, les outils peuvent rester chauds un certain temps.

• La panne à souder devient très chaude pour les opérations de soudage.

• En touchant les pannes de soudage / dessoudage, vous risquez de vous brûler.

• Après l‘opération de soudage, l‘outil de soudage et le porte-outils sont encore très chauds. Danger de brûlure par de l’étain de brasage liquide. Protégez-vous contre les éclaboussures d’étain.

• Portez des vêtements de protection appropriés pour vous protéger des brûlures.Protégezvosyeuxetportezdeslunettesdeprotection.

• En cas de travail avec de la colle, respectez notamment les consignes de sécurité du fabricant de colle. Le câble secteur ne doit être branché que sur une prise de courant ou un adaptateur agréé. Vériezquelatensionsecteurestcompatibleavecles informations consignées sur la plaque du modèle. Ne relier l‘appareil à la prise de courant que lorsqu‘il est débranché. Only use the original power supply that came delivered with the WATC100 N’utilisezpaslecbledesnspourlesquellesiln’estpasprévu. N’utilisezpaslecblepourretirerlachedelaprisedecourant.Protégezle câble de la chaleur, de l’huile et des arêtes vives. Soyez attentifs. Veillez à ce que vous faites. Abordez le travail avec sérieux. N’utilisez pas l’outil de soudage si vous n’êtes pas concentré. Evitez de vous tenir de façon anormale. Organisez correctement l’ergonomie de votre poste de travail. Évitez toute mauvaise position qui ent

raînerait des défauts de posture. L’outil de soudage ne doit être mis en service que dans un état technique parfait. Ne désactivez jamais les équipements de protection. Les défauts et déran

gements doivent être éliminés immédiatement. Avant toute utilisation de l‘outil / appareil, inspectez avec soin le foncti

onnement correct et conforme des équipements de protection. Assurez-vous que les pièces en mouvement fonctionnent correctement et ne se coincent pas et que toutes les pièces sont en bon état. Toutes les piècesdoiventêtremontéescorrectementettouteslesconditionsrempliesan de pouvoir garantir le fonctionnement impeccable de l‘outil. Servez-vous d‘un outil adapté. Utilisezuniquementdesaccessoiresououtils auxiliairesindiquésdanslalisted‘accessoiresoucertiésparlefabricant. UtilisezlesaccessoiresououtilsauxiliairesWELLERuniquementsurdes appareils WELLER d‘origine. Fixez l‘outil. Utilisezdesdispositifsdexationpourmaintenirl‘outil. Prévoyez une aspiration des fumées. Si un dispositif a été prévu pour le branchement d‘aspirations des fumées, veillez à ce qu‘il soit branché et correctement utilisé. Soudage Veuillez lire et respecter le mode d‘emploi de l‘unité d‘alimentation Weller utilisée. N‘utiliser que des pannes à souder originales WELLER ! Traitement des pannes

• Au cours des pauses de soudage et avant de reposer le fer à souder, toujours s‘assurer que la panne est bien étamée.

• Nepasutiliserdeuxtropagressif.

• Choisir une température de travail aussi basse que possible.

• Enduire la panne de matériau d‘apport de soudage avant de déposer le fer à souder pendant une période prolongée.

• Cet appareil peut uniquement être utilisé à la température ambiante et dans des pièces fermées.

• Protégezdel‘humiditéetdesrayonsdirectsdusoleil. Consignes relatives au fonctionnement, Entretien et maintenance AVERTISSEMENT

Toujoursextrairelachehorsdelaprisedecourantavantd‘intervenir sur l‘appareil. Vériezrégulièrementtouslescblesconnectés. Retireztoutoutilélectriqueendommagéand‘empêchersonutilisation. Seules les personnes formées par Weller sont autorisées à effectuer les réparations. N’utiliser que des pièces de rechange d’origine. AVERTISSEMENT

Ne mettez rien d‘autre que des embouts de soudage dans le nettoyeur d‘embouts pour éviter les blessures ou les dommages au produit.

• Installezletypedeconnecteuradaptéàvotrerégionenl’insérantdansle bloc d’alimentation jusqu’à ce que le connecteur s’enclenche Allumer:

• La lumière de la brosse est faiblement allumée. Fonctionnement automatique en mode capteur. - Le témoin lumineux s’allume en bleu -:

• Lorsque les capteurs détectent un objet près de l‘ouverture, l‘appareil démarre automatiquement. Les brosses commencent à tourner et la lumière s‘allumeintensément.Unefoisaucunobjetdétecté,lesbrossescessentde tourner et la lumière s‘atténue. Fonctionnement en continu - Le témoin lumineux s’allume en violet -:

• Si le bouton de fonctionnement continu a été enfoncé, la lumière de la brosse s‘allumera intensément et les brosses tourneront en continu.

• Pourquitter,appuyezunefoissurleboutonducapteurousurleboutonde mise en marche. L’unité passe alors en mode capteur. Les brosses et la lumière ne sont désormais activées que lorsque le capteur détecte une panne de soudage à proximité de l’ouverture. Changer les brosses:

• Ouvrez le boîtier avant pour exposer les brosses.

• Pourretirer,appuyezsurlesdeuxboutonsnoirsenbasdesbrosses,retirez l‘ensemble des brosses du boîtier et jetez-le correctement.

• Pourremplacer,appuyezsurlesdeuxboutonsnoirsenbasdelabrosseet faites glisser l‘ensemble de la brosse hors de la broche du moteur. Faites glisser le nouvel ensemble de brosse sur la broche du moteur. Relâchez les boutons et assurez-vous que la brosse est solidement verrouillée sur l‘arbre moteur.

• Fermez hermétiquement le boîtier avant. Nettoyer le bac à saletés.

• Ilestrecommandédeviderlebacenvirontousles1000cycles.

• Soulevez le boîtier avant pour accéder au compartiment.

• Retirez délicatement le compartiment du boîtier. Éliminez correctement le contenuduplateauetessuyezleplateausinécessaire.

• Replacez le compartiment dans le boîtier en vous assurant qu‘il est correctement positionné.

• Fermez hermétiquement le boîtier avant. Mode d’emploi

• Insérez les outils de soudure dans l’appareil pendant environ 1 seconde pournettoyerlespointes.

• Silesemboutssonttropoxydésoucontaminéspardesrésidusexcessifs pourêtrecorrectementnettoyésparl’ATC,ilestrecommandéd’utiliserun nettoyantouderemplacerlesembouts.

• Avantdecommencer,vériezl’étatdesbrossesdansl’appareilet assurez-vous que le compartiment est vidé.

• Lorsque vous changez de brosse ou videz le plateau, c’est une bonne idée denettoyerlafenêtreducapteuretlaLEDpourcontinueràobtenirle meilleur fonctionnement.

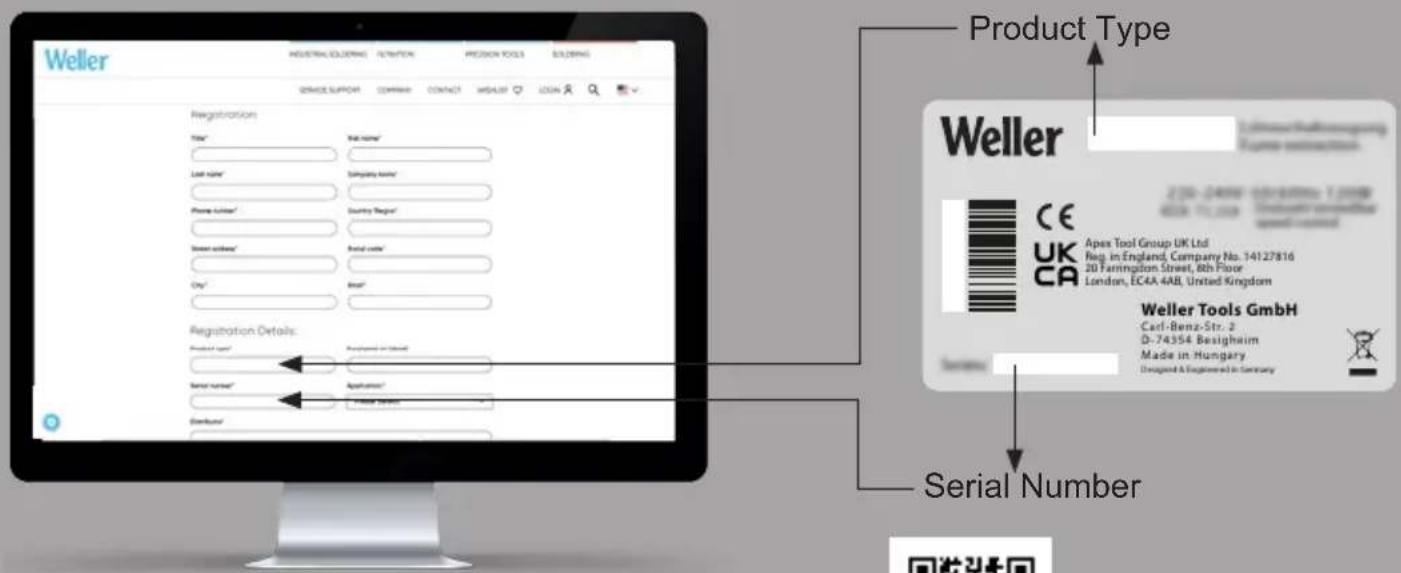

• Unedéchargeélectrostatiquepeutentraînerunedéfaillancedel‘appareil. Dans ce cas, l‘appareil doit être redémarré par l‘utilisateur.25 Symboles Attention! Désactivé Avertissement ! Risque de brûlures Atténué Lire la notice d‘utilisation ! Activé Signe CE Clignotant Marque de conformité britannique Déchets d’équipements électriques et électroniques (directive DEEE) Marque de conformité australienne Bloc d’alimentation Alimentation de puissance nepasutiliseravecuneche d’alimentation défectueuse Transformateur isolant de sécurité anti-court-circuit Affectation des contacts ≤5000m utilisable jusqu’à 5000 mètres d’altitude Surface chaude, ne pas toucher Marque de conformité britannique CerticatCCCChine Signe CE CerticatETLAmérique du Nord Classed’efcacitéénergé- tique VI Marque de conformité australienne CerticatKCCorée TestéGSE(TÜVRheinland) Déchets d’équipements électriques et électroniques (directive DEEE) CerticatPSEJapon(TÜVRheinland) Garantie Les réclamations pour vices de fabrication expirent 12 mois après la livraison. Ceci ne s‘applique pas aux droits de recours de l‘acquéreur d‘après le §§ 478, 479 du code civil allemand. La garantie que nous accordons n‘est valable que dans la mesure où la garan

tiedequalitéoudesoliditéafaitl‘objetd‘uneconrmationécriteparnossoins etmoyennantl‘emploiduterme„Garantie“. La garantie perd toute sa validité en cas d‘utilisation non conforme et de manipulationsquelconquesdelapartd‘unpersonnelnonqualié. Pour plus d‘informations, consulter www.weller-tools.com. Caractéristiques Techniques Nettoyeur automatique de pointes de fer à souder WATC100 Dimensions L x l x H (mm ) (inch) 141 x 110 x 131

Tension de réseau (VAC) (Hz) 100-240 50/60 Tension de fonctionnement (VDC) 24 Puissance absorbée W 50 Classe de protection I boîtier antistatique, Classe de protection III Sousréservedemodicationstechniques! AVERTISSEMENT

Lire la notice d‘utilisation ! Design et poste de travail conformes ESD Avant de réaliser tous travaux sur l‘appareil, débrancher toujours la prise. Elimination des déchets Les déchets d’équipements électriques et électroniques doivent être collectés et éliminer séparément. Retirez les ampoules des appareils avant de les jeter. S‘adresser aux autorités locales ou au détaillant spécialisé en vue de connaître l‘emplacementdescentresderecyclageetdespointsdecollecte.Selon les réglementations locales, les détaillants peuvent être tenus de reprendre gratuitement les déchets de piles et les déchets d’équipements électriques et électroniques. Contribuez à réduire la demande de matières premières en réutilisantetenrecyclantvosdéchetsd’équipementsélectriquesetélectro- niques. Les déchets d’équipements électriques et électroniques comportent desmatériauxprécieuxetrecyclablesquipeuventavoirdesimpactsnégatifs sur l’environnement et sur votre santé s’ils ne sont pas éliminés de manière écologique. Avant de mettre au rebut votre ancien appareil, supprimez les donnéespersonnellesquipourraients’ytrouver. Eliminezlespiècesdel‘appareilremplacées,lesltresoulesvieuxappareils selonlesconsignesenvigueurdansvotrepays.
