Type de produit	Scie sur table
Marque	Vonroc
Modèle	TS502AC
Tension d'alimentation	220-240 V~, 50 Hz
Puissance	1500 W
Vitesse à vide	5000 tr/min
Angle de biseautage	0° à +45°
Diamètre de lame	210 mm
Épaisseur du corps de lame	1,8 mm
Largeur de coupe	2,8 mm
Diamètre d'alésage	30 mm
Nombre de dents de lame	40
Profondeur de coupe max. à 0°	70 mm
Profondeur de coupe max. à 45°	50 mm
Épaisseur du guide latéral	2,0 mm
Poids	10,1 kg
Niveau de pression sonore (Lpa)	99,6 +3 dB(A)
Niveau de puissance sonore (Lwa)	112,6 +3 dB(A)
Fonctions principales	Coupes longitudinales et transversales dans le bois, réglage de la hauteur et de l'angle de la lame, guidage parallèle et à onglet
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon doux humide, ne pas utiliser de solvants, vérifier les ouvertures d'aération
Sécurité	Protection de lame, couteau diviseur, bouton d'arrêt d'urgence, protection contre les surcharges, double isolation
Pièces détachées et réparabilité	Utiliser uniquement des pièces de rechange d'origine ; réparation par un professionnel qualifié
Garantie	Garantie légale contre les défauts de fabrication et de matériaux

FOIRE AUX QUESTIONS - TS502AC Vonroc

Comment changer la lame de scie ?

Débranchez d'abord l'outil. Retirez l'incrustation de la table avec un tournevis, tournez la lame complètement vers le haut, desserrez l'écrou avec la clé fournie, retirez la bride extérieure et la lame usagée. Installez la nouvelle lame en respectant le sens de rotation (flèche vers l'avant vers le bas), remontez la bride et l'écrou, serrez fermement, puis réinstallez l'incrustation.

Quels sont les réglages possibles pour la lame ?

La hauteur de la lame se règle avec la poignée 2 en 1 (tirer pour monter, pousser pour descendre). L'angle de biseautage se règle en desserrant le bouton de verrouillage, en tournant la poignée vers l'avant pour incliner la lame jusqu'à 45°, puis en resserrant le bouton.

Comment utiliser le guide parallèle ?

Fixez le guide parallèle à droite de la lame et verrouillez-le avec la poignée. Pour ajuster la largeur de coupe, desserrez les écrous papillons, faites glisser la rallonge de guide à la position souhaitée, puis resserrez. Utilisez la rallonge selon l'épaisseur du bois (position haute pour bois épais, basse pour bois fin).

Que faire si la protection contre les surcharges se déclenche ?

Débranchez l'outil, laissez-le refroidir complètement, vérifiez s'il n'y a pas de dommages. Rebranchez-le, appuyez sur l'interrupteur de surcharge (bouton rouge) pour réinitialiser, puis rallumez l'outil. Si le problème persiste, faites réparer par un professionnel.

Quelles précautions de sécurité sont essentielles ?

Portez toujours des lunettes de protection, un masque anti-poussière et des protections auditives. Ne portez pas de vêtements amples, gardez les mains éloignées de la lame, utilisez le poussoir pour les petites pièces, et ne vous tenez jamais dans l'alignement de la lame. Assurez-vous que le carter de protection et le couteau diviseur sont en place.

Comment entretenir la scie ?

Nettoyez le corps avec un chiffon doux légèrement humide (pas de solvants). Vérifiez régulièrement les ouvertures d'aération. Affûtez ou remplacez la lame si nécessaire. Lubrifiez les pièces mobiles selon les instructions. Rangez l'outil dans un endroit sec et hors de portée des enfants.

Quelle est la profondeur de coupe maximale ?

À 0° d'angle (coupe droite), la profondeur maximale est de 70 mm. À 45° d'angle, elle est de 50 mm. Assurez-vous que la lame dépasse d'environ 2 mm au-dessus de la pièce à couper.

Comment réaliser une coupe en onglet ?

Pour une coupe en onglet vertical, inclinez la lame à l'angle souhaité et utilisez le guide parallèle. Pour une coupe en onglet horizontal, utilisez le guide à onglet en le réglant à l'angle désiré et en bloquant la pièce contre lui. Ne jamais utiliser les deux guides simultanément.

La scie peut-elle couper d'autres matériaux que le bois ?

Non, cette scie est conçue uniquement pour le bois (bois dur et tendre) sans corps étrangers (clous, vis). N'utilisez jamais pour couper du métal, de la pierre ou des matériaux inflammables. Utilisez des lames appropriées conformes à la norme EN 847-1.

Comment transporter la scie en toute sécurité ?

Débranchez la prise, abaissez complètement la lame, retirez les accessoires non fixés, rangez les lames inutilisées dans un contenant, enroulez le câble et attachez-le. Transportez toujours la scie à deux personnes en la tenant par la table.

MODE D'EMPLOI TS502AC Vonroc

FR Traduction de la notice originale

42 PT Traducao do manual original 127

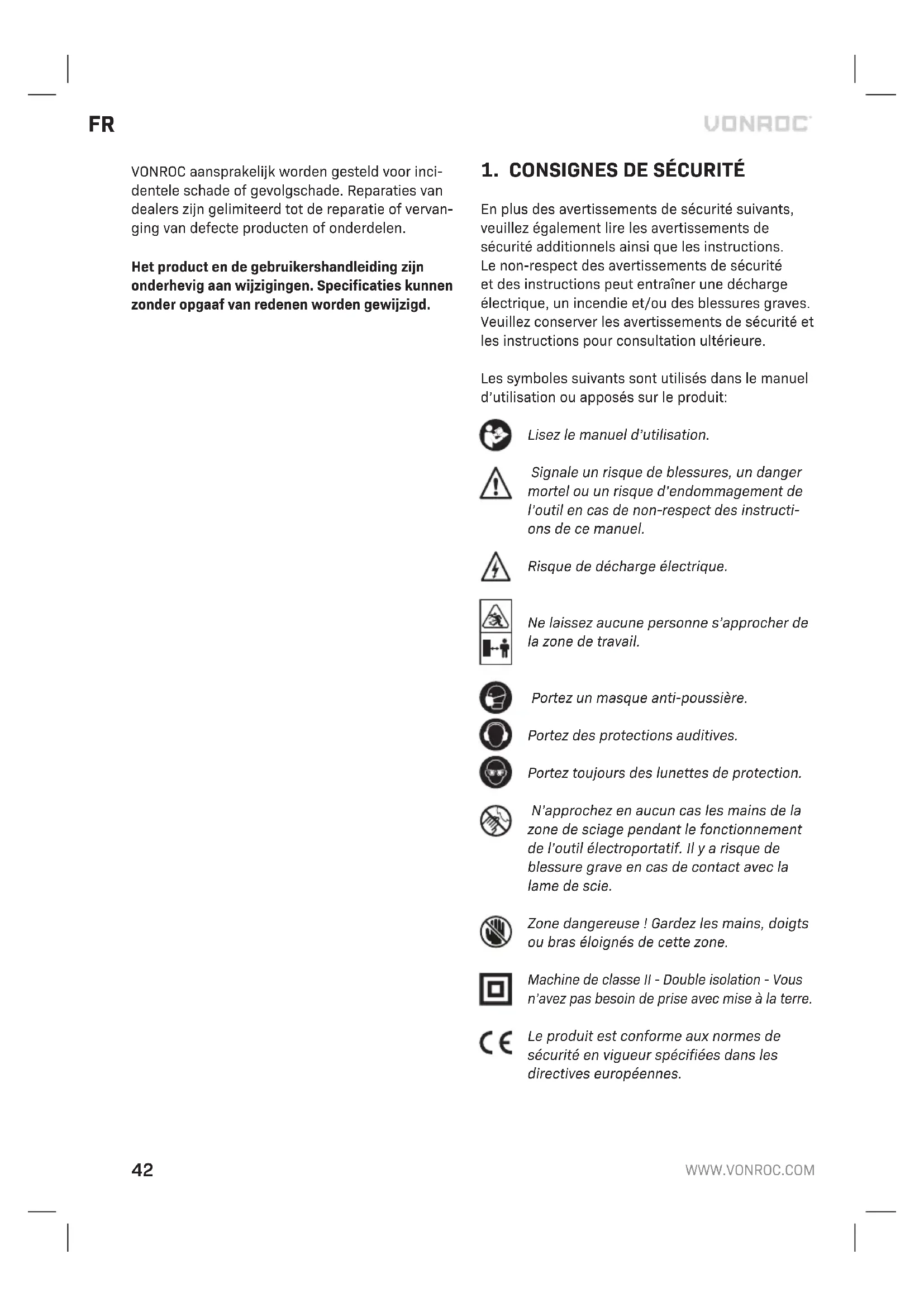

En plus des averissements de sécurité suivants, veuillez également dire les averissements de sécurité additionnels ainsi que les instructions. Le non-respect des averissements de sécurité et des instructions peut entrainer une décharge électrique, un incendie et/ou des blessures graves. Veuillez conserver les averissements de sécurité et les instructions pour consultation ultérieure.

Les symboles suivants sont utilisés dans le manuel d'utilisation ou apposés sur le produit:

Lisez le manuel d'utilisation.

Signale un risque de blessures, un danger mortel ou un risque d'endommagement de l'outil en cas de non-respect des instructions de ce manuel.

Risque de décharge électrique.

Ne laissiez aucune personne s'approcher de la zone de travail.

Portez un masque anti-poussière.

Portez des protections auditives.

Portez toujours des lunettes de protection.

N'approchez enaucun cas les mains de la zone de sciage pendant le fonctionnement de l'outil electroportatif. Il y a risque de blessure grave en cas de contact avec la lame de scie.

Zone dangereuse! Gardez les mains, doigts ou bras éloignés de cette zone.

Machine de classe II - Double isolation - Vous n'avez pas besoin de prise avec mise à la terre.

Le produit est conforme aux normes de sécurité en vigueur spécifiées dans les directives européennes.

Faites attention aux dimensions de la lame de scie. Le diamètre de l'alésage central doit correspondre exactement à celui de la broche (pas de jeu). Lorsqu'il est nécessaire d'utiliser des bagues de réduction, veillez à ce que les dimensions de la bague de réduction soient adaptées à l'épaissur du corps de lame, au diamètre de l'alésage de la lame et au diamètre de la broche de l'outil. Utilisez dans la mesure du possible les bagues de réduction fournies avec la lame. Le diamètre de lame doit correspondre à l'indication du pictogramme.

CONSIGNES GENÉRALES DE SECURITÉ

A VERTISSEMENT! Veuillez dire l'intégrality des avertissements de sécurité et des instructions. Le non respect de toutes les instructions indiquées ci dessous peut entraîner un risque de chic électrique, d'incendie et/ou de blessures graves.

Conservez ces instructions.

Le terme "appareil électrique" mentionné dans tous les avertissements ci dessous se rapporte à un apparéil électrique qui se branche au réseau électrique (grace à un cable d'alimentation) ou à un apparéil électrique (sans fil) fonctionnant grâce à une batterie.

1) Espace de travail

a) Veillez toujours à garder votre espace de travail propre et bien éclairé. Les espaces mal ranges etsons peuvent être la cause d'accidents.
b) N'utilisez pas les apparêils électriques dans des environnements susceptibles d'explosion, par exemple en présence de liquides inflammbables, de gaz ou de particules. Les apparêils électriques provoquent des étincelles qui peuvent enflammer les particules des émanations.
c) Veillez a garder éloignés les enfants et les personnes se trouvant dans votre voisinage, lors de l'utilisation d'un apparéil électrique. Les disctractions peuvent vous faire perdre le contrôle de l' apparéil.

2) Mesures de sécurité électriques

a) Les prises des apparèils électriques doivent être raccordées à la prise murale corres pondante. Ne modifies jamais la prise de l'appareil, de chaque façon que ce soit. N'utilise pas d'adaptateurs qui mettent les apparèils électriques à la terre (mise à la masse). Des prises non modifiées et branchées à la prise murale correspondante réduiront les risques de chocoléctrique.
b) Evitez le contact direct avec les surfaces mises à la terre ou mises à la masse comme les canalisations, les radiateurs, les cusinières et les réfrigerateurs. En effet, le risque de choc électrique s'accrut si votre corps est mis à la terre ou à la masse.
c) N'utilise pas d'outils électriques dans des environnements pluvieux ou humides. Si de l'eau s'introduit dans un apparéil électrique, le risque de chic électrique augmentera.
d) N'utilisez pas le cable de manière abusive. N'utilisez jamais le cable pour transporter, tirer ou débrancher l'appareil électrique. Veillez à garder le cable éloigné des sources de chaleur, des huiles, des rebords coupants ou des pièces actionnées. Les cables endommagés ou entremelés augmentent le risque de chocoléctrique.
e) Lorsque un apparéil est utilisé à l'extérieur, utilisez uniquement un cable prolongateur prévu à cet effet. L'utilisation d'un cable à usage extérieur réduit le risque de chocolélectrique.
f) Si vous étés contraint d'utiliser un outil électriche dans un environnement humide, utilisez une alimentation protégée par un dispositif à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge électrique.

3)Sécuritépersonnelle

a) Restez vigilant, gardez un œil sur ce que vous faites et utilisez yoursens commun lors de l'utilisation d'un apparéil électrique. N'utilise pas un apparéil électrique si vous étés fatigué ou si vous étés sous l'influence de drogues, d'alcool ou si vous prenez des médicaments. Un moment d'inattention lors de l'utilisation des apparéils électriques peut entraîner des blessures graves.
b) Utilisez un équipement de protection personnelle. Protégéz vous toujours les yeux. Les équipements de protection, tels qu'un masque à poussière, des chaussures antidérapantes, des protections auditives ou un casque de sécurité, utilisés dans de bonnes conditions,

réduiront le risque de blessures.

c) Prévenez tout démarrage involontaire. Assurez-vous que l'interrupteur est sur la position "arrêt avant de brancher l'appareil. En effet, le transport des apparciels électriques en gardant vos doigts sur l'interrupteur, ou le branchement de ces apparciels en ayant l'interrupteur sur "marche accidents.
d) Retirez les clés de réglage ou les clés de vis de réglage avant d'allumer l'appareil électrique. Une clé de vis de réglage ou une clé, laissée sur une piece en mouvement de l'appareil électrique, peut entrainer des léasons corporelles.
e) Ne pas se précipiter. Gardez toujours vos pieds à plat et gardez votre équilibre. Ceci permet de mieux contrôler l'appareil électrique dans des situations imprévues.
f) Habillez vous convenablement. Ne portez pas de vêtements laches ou de bijoux. Gardez vos cheveux, vêtements et gants éloignés des pièces actionnées. En effet, ces derniers peuvent être pris dans les pièces en action.
g) Si les apparèils sont fournis pour la connexion des équipements d'évacuation et de récapération de la poussière, assurez vous que ces derniers seront correctement connectés et utilisés. L'utilisation de ces apparèils peut réduire les risques liés à la poussière.
h) Ne pensez pas etre familiarise avec l'outil apres I'avoir utilise a de nombreuses reprises, au point de ne plus rester vigilant et d'en oublier les consignes de sécurité. Toute action imprudente peut engender de graves blessures en une fraction de seconde
4) Utilisation et entretien d'un apparéil électrique
a) Ne forcez pas l'appareil electrique. Utilisez l'appareil electrique ajustat pour votre application. Un apparéil electrique correcte te mention choisi assurera un meilleur travail et un travail sans danger, au rythme auquel il a été concu.
b) N'utilise pas l'appareil electrique si l'interrupteur marche/arrêt ne fonctionne pas. Un apparéil electrique qui ne peut pas être commandé par l'interrupteur de contrôle est dangereux et doit être réparé.
c) Débranche la prise du bloc d'alimentation avant d'effectuer des réglages, de changer des accès soires, ou de ranger les appreils élec triques. Ces mesures de sécurité préventives réduiront le risque de démarrage involontaire de l'appareil électrique.

d) Rangez les apparêils électriques arrêtés hors de la portée des enfants et ne laissez aucune personne, non familiarisée avec l'outil ou ces instructions, utiliser l'appareil électrique. Les apparêils électriques sont dangereux entre les mains d'utilisateurs non formés.
e) Entretenez les apparêils électriques. Vérifiez tout défaut d'alignement et l'enchâinement des pièces actionnées, la rupture de ces dernières, et les autres conditions qui peuvent affecter le fonctionnement des apparêils électriques. En cas de dommages, faites réparer l' apparéil électrique avant de le réutiliser. Nombreux sont les accidents provoqués par des apparêls électriques mal entretenus.
f) Veillez à garder les outils coupants aiguises et propres. Des outils coupants correctement entretenus avec des lames aiguises sont moins susceptibles de se bloquer et sont plus facies à contrôle.
g) Utilisez l'appareil électrique, les accessoires et les embouts, etc., conformément à ces instructions et de la manière prévue pour le type spécifique de l'appareil électrique, enPNANT en compte les conditions de travail et le travail a effctuer. L'utilisation de I'appareil electrique dans des applications differentes de celles prevues peut entrainer des situations dangereuses.
h) Gardez les poignées et les surfaces de préhension séches, propres et exemples d'huile et deGRAISS. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil correctement en cas de situations inattendues.

5)Maintenance

a) L'entretien de votre outil électrique doit être confié à un réparateur qualifié qui utilise uniquement des pieces de rechange identiques aux pieces d'origine. Cela permet d'assurer la sécurité de l'outil électrique

INSTRUCTIONS DE SECURITE SPECIFIQUES

Consignes de sécurité propres aux scies sur table 1) Avertissements liés aux dispositifs de protection.
a) Gardez les dispositifs de protection bien en place. Les dispositifs de protection doivent fonctionner correctement et être correctement installés. Un dispositif de protection mal fixé, endommagé ou qui ne fonctionne pas correctement doit être réparé ou remplace.

b) Veillez à tousjours utiliser le carter de protection de la lame de scie et le couteau diviseur pour toutes les opérations de découpes traversantes. Pour les découpes traversantes ou la lame de scie passé complètement à travers l'épaissur de l'ouvrage, le carter et les autres dispositifs de protection aident à réduire le risque de blessure.
c) ÀpRES avoir terminé une coupe non traversante, rainurage, refendage ou cimaise par exemple, n'oubliez pas de replacer le couteau diviseur en position déployée la plus haute. Une fois le couteau diviseur en position haute déployée, refixez le carter de protection. Le carter et le couteau diviseur aident à réduire le risque de blessure.
d) Assurez-vous que la lame de scie ne touche ni le carter de protection, ni le couteau diviseur, ni l'ouvrage avant de mettre la scie en marche. Tout contact involontaire de ces éléments avec la lame de scie pourrait occasionner des situations dangereuses.
e) Reglez le couteau diviseur conformément aux instructions de la presente notice d'utilisation. Le mauvais espacement, positionnement ou alignement du couteau diviseur peuvent le rendre inefficace à réduire la possibilité de rebond.
f) Pour que le couteau diviseur fonctionne, il doit être engageé dans l'ouvrage. Le couteau diviseur est inefficace avec les pieces trop courtes dans lesquelles il ne peut pas êtreengage.Dans ces conditions, il est impossible pour le couteau diviseur d'empêcher les rebonds.
g) Veiliez à utiliser une lame de scie appropriée pour le couteau diviseur. Pour que le couteau diviseur fonctionne correctement, il faut que le diamètre de la lame de scie corresponde au couteau diviseur, que le corps de la lame de scie soit plus fin que l'épaisseur du couteau diviseur et que la largeur de coupe de la lame de scie soit plus large que l'épaisseur du couteau diviseur.
2) Avertissements liés aux procédures de coupe
a) DANGER: Ne placez jamais vos doigs ts ou vos mains à proximite ou dans l'alignement de la lame de scie. Tout moment d'inattention ou dérapage pourraient entraîner votre main vers la lame de scie et occasionner de graves bles-sures.

b) Faites avancer l'ouvrage vers la lame de scie dans le sens inverse au sens de rotation uniquement. Si vous faites avancer l'ouvrage dans le même sens que le sens de rotation de la lame au-dessus du plateau, l'ouvrage et vos mains pouraient ettre attirées vers la lame de scie.
c) Pour les coupes longitudinales, n'utilisez jamais le calibre à onglet pour faire avancer l'ouvrage et, pour les coupes transversales avec le calibre à onglet, n'utilisez jamais la garde longitudinale comme butée en longueur. Le fait de guider l'ouvrage avec la garde longitudinale et le calibre à onglet simultanément augmente le risque que la lame de scie se coince et le risque de rebond.
d) Pour les coupes longitudinales, gardez toujours l'ouvrage entier contre la garde et appliquez toujours une force nécessaire pour faire avancer l'ouvrage entre la garde et la lame de la scie. Utilisez un baton-poussoir lorsque la distance entre la garde et la lame de scie est inférieure à 150 mm et utilisez un bloc-poussoir quand cette distance est inférieure à 50 mm. Les "dispositifs d'aide au travail" permettent de garder vos mains à une distance sure de la lame de scie.
e) N'utilise que le baton-poussoir fourni par le fabricant ou fabriqué conformément à ces instructions. Ce baton-poussoir permet de garder une distance suffisante entre la main et la lame de scie.
f) N'utilisez jamais un baton-poussoir qui soit endommagé ou raccourci. Un baton-poussoir endommagé ou raccourci peut se casser et faire déraper vos mains sur la lame de scie.
g) Ne réalisez jamais aucune coupe "à main levée". Utilisez toujours soit la garde longitudinale, soit le calibre à onglet pour positionner et guider l'ouvrage. "À main levée" signifie que vous utilisez vos mains pour soutenir ou guider l'ouvrage, au lieu d'utiliser la garde longitudinale ou le calibre à onglet. Les découpes à main levée occasionnent des décalages, des coincements et des rebonds.
h) N'approche jamais vos mains de la zone autour ou au-dessus de la lame de scie en rotation. Tenter de toucher l'ouvrage peut conduire à un contact accidentel avec la lame de scie en mouvement.

i) Mettez en place des supports supplémentaires à l'arrière et/ou sur les côtes du plateau de la scie pour les ouvrages plus longs et/ou plus larges, afin de les maintainir de niveau. Les ouvrages longs et/ou larges ont tendance à pivoter sur les bords du plateau et à ainsi conduire à une perte de contrôle, le coincement de la lame scie ou des rebonds.
j) Faites avance l'ouvrage à une cadence constante. Ne pliez, ne tordez et ne décalez jamais l'ouvrage latéralement. En cas de bourrage, éteignez l'outil immédiatement, débranchez-le puis supprimez le bourrage. Le coincement de la lame de scie dans l'ouvrage peut entraîner un rebond ou le calage du moteur.
k) Ne retirez pas les chutes pendant que la scie en marche. Les chutes peuvent se coincer contre la garde ou à l'intérieur du carter de protection et entraîner vos doigts vers la lame. Éteignez la scie et attendez jusqu'à l'arrêt complet de la lame avant de retarder les chutes.
1) Utilisez une garde supplémentaire en contact avec le haut du plateau pour les coupes longitudinales de pieces de moins de 2 mm d'épaissur. Un ouvrage plus fin peut se coincer sous la garde longitudinale et provoquer un rebond.

3) Causes des rebonds et averissements associés

Le rebond est une réaction soudaine de l'ouvrage due au pincement ou au coincement de la lame de scie ou au mauvais alignement de la ligne de coupe dans l'ouvrage par rapport à la lame ou si un bout de l'ouvrage se coincidence entre la lame de scie et la garde longitudinale ou un autre objet fixe.

La plupart du temps, lors d'un rebond, l'ouvrage est soulevé du plateau à l'arrière de la lame de scie et il est propulsé vers l'utilisateur.

Les rebonds sont le résultat d'une utilisation incorrecte de la scie ou de mauvaises conditions ou procedures d'execution et ils peuvent etre evites ennant les precautions adequates enoncées ci-dessous.

a) Ne vous tenez jamais directement dans l'alignement de la lame de scie. Positionnez toujours votre corps du même côté de la lame de scie que la garde. Un rebond peut propulser l'ouvra

ge à grande vitesse vers quiconque se trouve devant ou dans l'alignement de la lame scie.

b) Ne tentez jamais d'atteindre la zone au-dessus ou à l'arrière de la lame de scie pour tirer ou soutenir l'ouvrage. Le contact accidentel avec la lame de scie pourrait sinon avoir lieuur ou encore un rebond pourrait attirer vos doigts vers la lame de scie.
c) Ne maintenance et n'appuyez jamais l'ouvrage contre la lame de scie en mouvement. Si l'ouvrage est appuyé contre la lame de scie, un coincement est possible et donc un rebond.
d) Alignez la garde pour qu'elle soit parallèle à la lame de scie. Une garde mal alignée peut pincer l'ouvrage contre la lame de scie et creer un rebond.
e) Utilisez une cale pour guider l'ouvrage contre le plateau et la garde pour les coupes non traversantes, rainurage, cimaises ou refendage. Une cale-guide aide à contrôler l'ouvrage en cas de rebond.
f) Soyez particulièrement vigilant en effectuant des découvertes à l'aveugle dans des ouvrages assemblés. La partie saillante de la lame peut sectionner des objets susceptibles de provoquer un rebond.
g) Soutenez les grands panneaux afin de minimiser le risque de pincer la lame et les rebonds. Les grands panneaux ont tendance à fléchir sous leur propre poids. Un/des support(s) doivent être placés sous toutes les portions de panneau qui dépassement du plateau.
h) Soyez particulièrement vigilant lorsque vous découpez une piece tordue, avec des nœuds, voilée ou dont les bords ne sont pas droits, en la guidant avec un calibre à onglet ou le long de la garde. Une piece voilée, avec des nœuds ou tordue est instable et provoque le décalage du trait de scie par rapport à la lame de scie qui peut alors se coincer et rebondir.
i) Ne découpez jamais plus d'une pièce à la fois, en les empilant à la verticale ou l'horizontal par exemple. La lame de scie pourrait soulever une ou plusieurs pièces et provoquer un rebond.
j) Pour redémarrer la scie alors que la lame est dans l'ouvrage, centrez la lame de scie dans le trait de scie et vérifie que les dents ne sont pas engagées dans la matière. Si la lame de scie se coince, elle peut soulever l'ouvrage et rebondir au redémarrage de la scie.

k) Veiliez à garder vos lames de scie propres, affuées et bien fixées. N'utilise jamais de lames de scie déformées ou dont les dents sont fissurées ou cassées. Les lames de scie bien affuées et correctement installées minimisent le risque de coincissement, de calage et de rebond.
4) Avertissements liés aux procédures d'utilisation de la scie sur table
a) Éteignez la scie sur table et débranchez son cordon électrique pour-retirer l'insert de table, replacer la lame de scie, régler le couteau diviseur ou le carter de protection de la lame et lorsque la machine est laissée sans surveillance. Ces mesures de précaution permettent d'éviter les accidents.
b) Ne laissez jamais la scie en marche sans surveillance. Éteignez et ne quittez pas l'outil avant son arrêt complet. Un scie en marche sans surveillance représenté un risque non contrôle.
c) Positionné la scie sur table dans une zone bien éclairée et de niveau où vous pourrez conserver une bonne posture et votre équilibre. Elle doit être installée dans une zone suffisamment spacieuse pour pouvoir manipuler vos ouvrages. Les endroits exigus, sombres et les sols glissants irréguliers sont propices aux accidents.
d) Nettoyez et supprimez regulierement les poussieres de sciage sous le plateau et/ou dans le dispositif de recupération des poussieres. Les poussieres accumulées sont combustibles et elles peuvent prendre feu.
e) La scie sur table doit être sécurisée. Une scie sur table mal sécurisée peut bouger de façon inattendue et basculer.
f) Retirez les outils, les chutes de bois, etc. du plateau avant demettre la scie en marche. Toute distraction ou risque de bourrage potentiel peut devenir dangereux.
g) Utilisez toujours des lames de scie de taille et de forme adaptées à l'alésage de l'arbre (en losange ou rond). Les lames de scie inadaptées aux éléments de fixation sur la scie tournent de façon excentrique et provoquent des pertes de contrôle.
h) N'utilisez jamais des systèmes d'attache de lame de scie (brides, rondelles, boulons ou écrous) qui seraient endommages ou inadaptés. Ces systèmes d'attache sont tout spécifiquement concus pour votre scie, pour sa suture de fonctionnement et des performances optimes.

i) Ne montez jamais sur la scie sur table et ne l'utilise jamais comme marchepied. Vous pourriez etre grievement blessé si la machine venait à basculer ou en cas de contact accidentel avec l'organe de coupe.
j) Assurez-vous que la lame de scie installée tourne dans le bon sens. N'utilise pas de disques de meulage, de brosses métalliques ou de disques abrasifs avec la scie sur table. La mauvaise installation de la lame de scie ou l'utilisation d'accessoires non commandés peut occasionner de graves blessures

ATTENTION! Lors de l'utilisation d'outils électriques pour protégger contre les chocs électriques, des blessures et/ou de brûlure, les mesures de sécurité de base suivantes doivent être respectées.

Assurez-vous de dire toutes ces instructions avant d'utiliser cet outil électrique, gardez le livre de la sécurité et de la réserve ainsi pour-reference ultérieure.

1. Toujours gardez votre lieu de travail propre et bien range.
2. le lieu de travail en désordre peut conduire à des accidents non désirés.
3. Tenez compte des influences environnementales.
4. N'exposez pas l'outil électrique à la pluie.
   N'utilisez pas l'outil electrique dans un environnement humide ou mouillé.
   Assurez-vous que votre espace de travail dispose d'un éclairage suffisant.
5. N'utilisez pas l'outil de puissance dans zones avec risque d'incendie ou d'explosion.
6. Pour vous protégé d'un choc électrique.
7. Évitez tout contact corporal avec des surfaces reliées à la terre (par exemple les tuyaux, radiateurs, cusinières électriques, réfrigerateurs, etc.).
8. Gardez les autres personnes à l'écart
9. Gardez les autres personnes à l'écart en particulier les enfants, ne les laissez pas toucher votre outil électrique ou du cable et gardez les enfants loin de leur zone de travail.
10. Stockez les outils ELECTriques inutilisés en toute sécurité.
11. les outils électriques non utilisés doivent être enfermés ou stockés dans un endroit sec et hors de portée des enfants.
12. Ne surchargez pas votre outil électrique.

13. Vous travailliez比较好 et plus surement dans la plage de puissance indiquée.

14. Utilisez l'outil de puissance adequat.

15. N'utilise pas des outils de faible puissance pour les travaux lourds

16. N'utilise pas l'outil électrique à des fins qui ne sont pas destinés. Par exemple, ne coupez pas des branches d'arbre ou des morceaux de bois avec une scie circulaire à main.

17. Portez des vêtements appropriés.

18. Ne portez pas de vêtements larges ou de bijoux ; ils pourraient être happés par les pièces en mouvement.

19. Lorsque vous travailliez à l'extérieur des chaus-sures antidérapantes sont recommandé.

20. Pour les cheveux longs, portez un filet à cheveux.

21. Utilisez un équipement de protection.

22. Portez des lunettes de protection

23. Quand vous faites un travail qui génére de la poussière, utilisez un masque respiratoire

24. Branchez l'appareil à vide

25. Si la connexion à vide et le receiveur sont disponibles, alors vous savez que ceux-ci sont connectés et correctement utilisés.

26. N'utilise pas le cable à des fins qu'il ne soit pas destiné.

27. N'utilisez pas le cable au connecteur pour le sortir de la prise. Protégéz le cable de la chaleur, de l'huile et des arêtes vives.

28. Fixez l'outil de puissance.

Utilisez des pinces ou un etau pour maintainir l'outil de puissance. Il est plus sur que le tenant avec votre main.
13. Evitezune posture anormale.

• Il assure la stabilité et vous permet de rester équilibré en tout temps.

• Conservez et maintenez les outils avec soin.

• Gardez les outils de coupe aiguisés et propres, ce qui garantit que vous travailliez比较好 et qu'il est aussi sur que possible.
• Suívez les instructions de lubrification et de changement d'outil.
• Vérifiez le cable de connexion de l'outil de puissance régulièrement et faites réparer votre outil par un spécialiste.
• Vérifiez les cables d'extension régulierement et les replacez si elles sont défectueuses.

• Gardez les poignées propres, sèches et saufGRAISE ou huié.

• Debranche la fiche de la prise.

Lorsque you ne l'utilise z l'outil de puissance, lorsque you efectuez la maintenance et lors

que vous changez vos outils tels que les lames, les forets et les femmes.

1. Ne laissiez pas la clé à l'intérieur de l'outil.
2. Avant demettre en marche,assurez-vous que les clés et les outils de configuration ont ete effacés.
3. Evitez de commutation involontairement l'outil en marche.
   Assurez-vous que lors de la connexion de la fiche dans la prise que l'alimentation est coupée.
4. Utilisez les cables d'extension tout en plein air.
5. Lorsque vous utilisez l'outil de puissance font extérieur, veillez à utiliser le cable d'extension marquee appropriée et approuvée.

INSTRUCTIONS DE SECURITE SUPPLEMENTaires

1. Pour l'utilisation de lames de scie à dents en métal dur, il est recommendé d'utiliser des lames à angle de coupe négatif ou modérément positif. N'utilisez pas de lames de scie à dents profondement échéancrées car celles-ci peuvent agripper le capot de protection.
2. Attention: Montez d'abord soigneusement toutes les pieces avant de commencer le travail. Suivez la procEDURE indiquée.
3. Dans le cas où vous n'étés pas habitué à l'utilisation d'une machine telle que celle-ci, nous vous conseillons de demander des instructions à des personnes compétentes en la matière, à un instructeur ou à un technicien.
4. Coincez ou appuyez toujours fortement la piece à usiner contre le guide de sciage, avant d'exécuter les travaux. Il est préférible d'utiliser toutes sortes de dispositifs de serrage au lieu d'utiliser les mains.
5. Important: si, pendant les travaux, vous tenez la piece à usiner à la main, observer alors une distance minimale de la lame de scie de 100mm .
6. Pressez toujours la piece à usiner contre la table.
7. Veiliez à ce que la lame de scie soit toujours affuitede contrôlez régulierementsielle tourne librement sans vibrations anormales.Remplacez la lame de scie si nécessaire.
8. Faites tourner la machine librement jusqu'à ce qu'elle ait atteint le plein régime, avant de commencer le travail de sciage.

9. Entretenez les entrées d'air à l'arrière et en-dessous de la scie circulaire et de l'électromoteur, pour la conservation de la machine. Evitez les accumulations de poussière.

10. Verrouillez à chaque fois les différents réglages de graduations, avant de commencer le travail de sciage.

11. Achetez uniquement des lames de scie adaptees, avec un régime minimum de 6000 t.p.m.
12. Utilisez uniquement la lame de scie adequate. Des lames de scie trop petites ou trop grandes sont extrémement dangereuses.
13. Inspectez régulierement la lame de scie pour détector des défauts eventuels. Si nécessaire, remplacez la lame de scie.
14. Nettoyez les brides et dégraissez la nouvelle lame de scie avant de monter cette dernière. Ensuite montez la lame dans la direction correcte et tirez fortement les brides à l'aide du boulon central.
15. Utilisez uniquement des brides d'origine. Toutes les autres brides ne sont pas adaptées.
16. Ne travailliez jamais sans le capot de protection de la lame de scie.
17. La partie mouvante du capot de protection doit, elle aussi, rester fixée.
18. NeGRAISSEZ jamais la lame de scie pendant qu'elle tourne.
19. Tenez toujours vos mains loin du trajet de la lame de scie.
20. Ne ramassez jamais une pièce à usiner en tendant les mains le long ou vers l'arrière de la lame de scie.
21. Veillez à ce que la pièce à usiner ne touche jamais la lame de scie, avant que la machine ne soit mise en marche.
22. N'utilisez jamais cette machine pour travailler du métal ou des sortes de pierres.
23. Utilisez des supports pour soutenir des pièces à usiner longues.
24. N'utilise jamais la machine dans une environnement dangereux, la où il y a des gaz ou des liquides inflammbables.
25. N'abandonnez jamais la machine sans l'avoirAAParavant déconnectée du circuit electrique.
26. S'il se produit des bruits anormaux, essayez de les détector ou apportez la machine chez un installerateur ou une entreprise de réparation reconnu(e).
27. Dans le cas de rupture ou de dépréciation d'une piece, remplacez-la ou réparez-la immédiatement.
28. Ne vous placez jamais dans le trajet de la lame de scie, mais tenez-vous à gauche ou à droite de la table de sciage.

29. Les mains aussi doivent être placées à côte du trajet de la lame de scie.

30. Pour pousser le bois dans la scie, utilisez toujours un long morceau de bois et pas vos mains.

31. Placez toujours le bois sur le devant de la table à scier et puissez-le alors vers l'arrière.
32. Pour le sciage à onglet utiliser seulement le guide régliable et retirez le guide de refend.
33. N'utilisez jamais le guide de refend comme mesure de longueur lors du tronconnage de poutres.
34. Dans le cas de blocage de la lame de scie: coupez d'abord le courant avant de remédier à la panne.
35. Evitez que les pieces à usiner soient balancées dans votre direction en:

Utilisant toujours des lames de scie bien affuutes.
- Ne sciant pas de pieces trop petites.
- Ne l'achant jamais votre piece à usiner avant qu'elle ne soit entièrement passée par la scie.
- Reglant toujours le guide en parallèle à la lame de scie.
- Ne retardant jamais la protection de la scie.

1. Avant de reprendre votre travail de sciage, voirlez à avoir les pieds solidement sur le sol et à placer vos mains dans la position désirée.
2. N'utilisez jamais de diluants pour le nettoyage de la machine. Pour cela utilisez uniquement un chiffon humide.
3. N'utilisez pas de lames de scie endommagées ou déformées.
4. Remplacez les cales d'établi lorsquelles sont usées.
5. Seulement utilise specifiées par le fabricant de lames de scie qui répondent quand ils sont destinés à travailler les matériaux en bois ou similaires, EN 847-1.
6. Veillez à désirir la lame de scie appropriée en fonction du matériel à couper.
7. Lorsque vous sciez, connectez un dispositif d'aspiration de la poussière.
8. Utilisez et corrigez le réglage du guide lésral.
9. Utilisez et corrigez le réglage de la partie quand supérieure de la lame de scie.
10. Faites très attention lorsque vous découpez une fente.

Assurez-vous, au moment de replacer la lame de scie, à ne pas installer une lame de largeur inférieure et d'épaissur supérieure à l'épaissur de couteau divisur.

Portez des équipements de protection individuelle, notamment:

• Des protections auditives afin de réduire le risque de perte de l'ouie
• Une protection oculaire
• Une protection respiratoire afin de réduire le risque lié à la nocivité des poussières
• Des gants lorsque vous manipuez les lames et les matériaux bruts (recommendation : les lames de scie doivent, dans la mesure du possible, être transportées dans un contenant)

Avertissement!N'tutilisez pas de lameHSS.

• Insérez la tige pouvoir dans son support lorsqu'elle n'est pas utilisé.
  Utilisez la tige pouvoir ou un bloc pour guider la pierce à scier.

Avertissement! N'utilisez pas la scie pour le bouveteage ou le rainurage.

• N'utilisez que des lames de scie dont la vitesse maximum correspond au moins à la vitesse indiquée sur la scie et étant adaptées à la matière devant être sciee.
• Pendant le transport, la partie supérieure de la lame de scie doit être recouverte avec le protège-lame.

Arrétez immédiatement l'appareil en cas:

• Défectuosité de la fiche, du fil d'alimentation ou si le fil a été endommagé.
• Commutateurdéfecteurs.
• Surchauffage de la scie à circulaire.
• Fumeé ou mauvaise odeur causée par des matérieliaux isolants brûlés.

Sécurité électrique

Vérifiez si la tension d'alimentation électrique correspond bien à celle de la plaque signalétique.

• N'utilise pas la machine si le cable secteur ou la fiche secteur est endommaged.
• Si le remplacement du cordon d'alimentation est nécessaire, cela doit être fait par le fabricant ou son agent afin d'éviter un risque pour la sécurité.
  Utilisez uniquement des rallonges adaptees à la puissance nominale de la machine et d'une section minimum de 1,5mm^2 . Si vous utilisez une

bobine de rallonge, déroulez toujours complètement le cable.

Alimentation

• Le moteur est doté d'un interrupteur de surcharge. Si le scie circulaire a table est surcharge, l'interrupteur de surcharge arrêté automatiquement l'équipement pour protégger le scie circulaire a table contre la surchauffe. Si l'interrupteur de surcharge se déclenché, arrêté le scie circulaire a table à l'aide de l'interrupteur MARCHE/ARRÉT (8) et attendre que le scie circulaire a table refroidisse. Appuyer ensuite sur l'interrupteur MARCHE/ARRÉT (8) et redémarrer le scie circulaire a table.

2. INFORMATIONS RELATIVES À LA MACHINE

Utilisation prévue

Cet outil electrique est prevu pour fonctionner comme une machine stationnaire pour effectuer des coupes longitudinales ou transversales dans du bois dur et tendre exempt de tous corps étrangers (clous, vis, ciment...)

SPECIFICATIONS TECHNIQUES

N° de modèle TS502AC
Tension 220-240V~
Fréquence 50 Hz
Puisance 1500W
Vitesse à vide 5000/min
Angle de biseautage 0° <> +45°
Spécifications de la lame de scie:
Diamètre	Ø 210 mm
Épaisseeur de corps	1,8 mm
Largeur de coupe	2,8 mm
Diamètre de l'alésage	Ø 30 mm
Nombre de dents	40T
Profondeur de coupe max. 0°	70 mm
Profondeur de coupe max. 45°	50 mm
Épaisseeur du guide latéral	2,0 mm
Poids 10,1 kg
Lpa (pression sonore) 99,6 +3 dB(A)
Lwa (capacité acoustique) 112,6 +3 dB(A)

La ou les valeurs d'émission sonore déclarées ont été mesurées conformément à une méthode d'essai standard et peuvent être utilisées pour comparer un outil avec un autre;

La ou les valeurs d'émission sonore déclarées peuvent également être utilisées dans une évaluation préliminaire de l'exposition. Les émissions sonores lors de l'utilisation réelle de l'outil électrique peuvent différer des valeurs déclarées en fonction de la manière dont l'outil est utilisé, en particulier du type de piece à usiner;

L'opérateur doit identifier les mesures de sécurité pour protégger l'opérateur qui sont basées sur une estimation de l'exposition dans les conditions réelles d'utilisation (en tenant compte de toutes les parties du cycle de fonctionnement telles que les moments où l'outil est étêt et quand il tourne à vide dans en plus du temps de déclenchement).

DESCRIPTION

Les nombres dans le texte se rapportent aux schémas des pages 2-6.

1. Tablette
   2A. Parallel guide
   2B. Guide extension
   2C. Wing nuts
2. Règle pour guide parallele
3. Extraction des poussières
4. Carter de lame
5. Guide à onglet
6. Tige poussoir
7. Interrupteur Marche/Arrêt
8. Poignée de réglage 2 en 1
9. Bouton de verrouillage
10. Prise électrique
11. Règle pour l'angle de la lame de scie
12. Support de stockage de cable
13. Clés (x2)
14. Boulons à oreilles
15. Raccord pour extraction des poussières
16. Bouton du carter de lame de scie
17. Couteau diviseur
18. Incrustation table de scie
19. Pied en caoutchouc (x4)

20. Raccord pour aspirateur

21. Vis de fixation

22. Boulons de type chariot avec écrous
23. Clips de support
24. Protection contre les surcharges electriques

Installation des pieds en caoutchouc (Fig. A)

• Assembliez le boulon au pied en caoutchouc.
• Faites glisser le boulon avec le pied en caout-chouc à travers les trous dans le coin du boitier.
• Serrez l'écrou sur le boulon du pied en caout-chouc.
• Répétez pour chaque coin du boîtier.

Assemblage du couteau diviseur (Fig. A, D)

• Retirez l'incrustation (19) de la table à l'aide d'un tournevis (Fig. G1).
• Devissez la vis de fixation (22) (Fig. D1)
• Soulevez le couteau diviseur jusqu'à ce que la profondeur entre la table de scie et le bord supérieur du couteau diviseur soit d'environ 110mm (Fig. D2).
• La distance entre le couteau diviseur et le bord dentelé de la lame de scie doit être comprise entre 3 et 5 mm (Fig. D3).
• La pointe du couteau diviseur ne doit pas etre inférieure a 5 mm par rapport a la crete des dents, comme illustré par la Fig. D3.

Fixation du carter de protection (Fig. D4)

• Tournez complètement la lame de scie vers le haut (instructions sur le réglage en hauteur au chapitre 4)
• Tirez sur le bouton (17) du carter (5) et place ce dernier par-dessus le couteau diviseur (18) tout en tirant sur le bouton
• Relâchéz le bouton et assurez-vous que la goupille glisse à l'intérieur du trou
  Fixez le carter de protection en serrant le bouton

Assemblier le système d'extraction des poussières (Fig. E)

• Assembliez le système d'extraction des poussières comme illustré par la Fig. E.
  Fixez l'aspirateur sur raccord pour aspirateur (21) (Fig. E).

Fixation du guide parallele (Fig. F)

Fixez le guide parallele (2A) à droite de la lame de scie sur la table.

• Verrouillez le guide en bas en,enfantant la poignee (Fig.F)

Fixation du porte-guide parallele (Fig. 1)

Le guide parallele peut être rangé à l'aide des clips supports (24). Installez les clips supports (24) à l'aide des boulons de type carrosserie avec les écrous (23). Les supports peuvent être montés comme illustré par la Fig. J1 ou la Fig. J2.

Fixation du guide à onglet (Fig. A)

Glissez le guide dans la fente sur la table a gauche de la lame de scie Fig. A.
- La position du guide d'onglet peut être ajustée en desserrant les boulons à oreilles (15) et en les desserrant ensuite.

Installer ou remplacer la lame de scie (Fig. G)

Retirez d'abord la fiche de la prise électrique avant de monter ou de replacer la lame de scie.

La flèche marquee sur la lame de scie indique la direction de rotation. Elle doit être dirigée dans le même sens que la flèche marquee sur la machine et les dents de la lame de scie doivent être dirigées vers le bas à l'avant de la scie.

• Retirez l'incrustation (19) de la table à l'aide d'un tournevis. Fig. G1
• Tournez complètement la lame de scie vers le haut. (Instructions sur le réglage en hauteur au chapitre 4)
• Desserrez l'écrou à l'aide de la clé (14) (Fig. G2)
• Retirez l'écrou et la bride extérieure de l'axe de la lame de scie. (Fig. G3)
• Gillessez la lame de scie usagée hors de l'axe de la lame et installez une lame neue.
• Réinstalléz la bride extérieure puis l'écrou.
• Serrez l'écrou à l'aide de la clé.
• Réinstallez l'incrustation sur la table et serrez la vis.

4. OPERATION

Mise en marche et extinction (Fig. A)

• Enforcez l'interrupteur sur la position "1" pourmettre la machine en marche.

• Pour éteindre la machine, placez le même interrupteur sur la position "0"

• Gardez toujours le cable d'alimentation éloigné des pieces mobiles.

Protection contre les surcharges (Fig. B)

electriques Cet outil électrique est doté d'une protection contre (25) les surcharges électriques.

Si la protec tion contre les surcharges electriques est de clenchee, procedez comme suit :

• Debranchez l'outil électrique de l'alimentation électrique.
  Laissez complètement refroidir l'outil électrique.
• Contrôlez l'outil électrique pour d'eventuels domages. Faites réparer tout dommage avant une nouvelle mise en service.
• Raccordez l'outil électrique à l'alimentation électrique.
• Appuyez sur l'interrupteur de surcharge (25) (Fig.B)
• Allumez l'outil électrique comme décrit et mettez-le en service.

Utiliser la poignee 2 en 1 pour regler l'angle et la hauteur de la lame de scie (Fig. A)

À l'aide du système de réglage de la hauteur

• Tournez la poignée (9) dans le sens des aiguilles d'une montre pour soulever la lame de scie.
  Tournez la poignée dans le sens inverse des aiguilles d'une montre pour abaiser la lame de scie.
  Assurez-vous que la lame de scie soit toujours environ 2mm plus haute que I'epaisseur totale de la matière a scier.

À l'aide du système de réglage de l'angle (Fig. G4)

• Desserrez légèrement le bouton (10)
• Enoncez la poignée (9) vers la machine et tournez-la dans le sens inverse des aiguilles d'une montre pour régler l'angle de la lame de scie.
• Serrez le bouton (10)

A l'aide du guide parallele (Fig A,F,J1,J2)

Le guide parallele (2A) est équipé d'une rallonge de guide (2B). La rallonge de guide peut être utilisée de deux façon différentes, en fonction de l'épaisseur du bois. Pour les bois plus écais, la rallonge de guide (2B) doit être installée comme illustré par la figure J1. Pour les bois plus fins, la rallonge de guide (2B) doit être installée comme illustré par la figure J2.

• Déverrouillez le guide vers le bas en poussant la poignée vers le haut (Fig. F)

• Desserrez légèrement les écrous papillons (2C)

• Retirez la ballonge de guide (2B) du guide parallele (2A) en le glissant à l'opposé du guide parallele.

• Tournez la ballonge de guide à la position voulue avant de la faire reglisser sur le guide parallele.
• Serrez les écrous papillons (2C).

Instructions liées à l'intervention

Deux méthodes de sciage sont possibles:
Sciage longitudinal (Fig. H1)

Scier la pierce sur la longueur du grain du bois
- Sciage transversal ou tronconnage, en utilisant le guide à onglet (Fig. H2)

Tronconner la piece en travers

Dans les deux méthodes de sciage il est important de toujours utiliser un des guides. Donc, ne jamais scier sans guide!

Attention! Avant de commencer à scier contrôle d'abord ce qui suit:

1. La lame de scie est-elle fixée?
2. Est-ce que tous les leviers de blocage sont bien fixés?
3. Le guide de refend est-il bien parallèle à la lame de scie?
4. Est-ce-que le capot de protection fonctionne correctement?
5. Portez-vous des lunettes de sécurité?
6. La lame de scie ne frotte-t-elle nulle part?

Il est absolument nécessaire d'observer ces points avant de commencer le travail!

Sciage en long

• Bloquez le guide de refend dans la position de mesure juste et retirez le guide transversal du chariot de table.
• Appuyez doucement le bois en direction de l'établi et faites-le glisser contre le guide transversal.

Eloignez-vous d'au moins 3 cm. du devant de la lame de scie avant demettre le moteur en march. Le cote du bois qui se trouve contre le guide de refend doit etre en tierement croit. Tenez vos mains a 10 cm au moins de la ligne de sciage a suivre.

• Mettez le moteur en marche et attendez que la lame de scie ait atteint son régime maximum avant de commencer les travaux de sciage.
• Tout en appuyant doucement le bois contre l'établi et le guide de refend, vous pouze pousser lentement le bois sur la lame de scie, sans forcer.
• Ne retirez jamais la piece à usiner en arrêté. Si nécessaire, arrêtez d'abord le moteur sans modifier la position de la piece à usiner.

Sciage en long à onglet (vertical)

Cette méthode est pratiquement la même, sauf que la lame de scie est placée sous l'angle désiré.

ces sortes de méthodes le guide de refend doit être place uniquement le long du côte droit de la lame de scie!

Sciage en long de pieces à usiner étroites

Réalisez que ce travail est extrémement dangereux.

Prenez toutes les mesures de sécurité nécessaires et faites toujours avancer la pièce à usiner (jusque derrière la lame de scie) à l'aide d'un accessoire en matière synthétique, et non pas à la main.

Sciage transversal

• Retirez le guide de refend et placez le guide transversal dans le chariot droit.
• Réglez la hauteur de la lame de scie (voir sciage en long).
• Poussez la pièce à usiner contre le guide transversal et gardez au moins 2,5 cm de distance du devant de la lame de scie.
• Mettez le moteur en marche et attendez qu'il tourne au régime maximum.
• Poussez la pièce à usiner contre le guide et la table. Poussez doucement le bois sur la lame de scie. Continuez jusqu'à derrière la lame de scie. ÀpRES cela mettez le moteur en arrêt et maintenez cette position jusqu'à ce que la lame de scie soit en arrêt total avant de retarder le bois.
• Ne tirez jamais le bois en arrière. Si nécessaire, arrêtez le moteur et maintenez la position jusqu'à l'arrêt complet de la lame de scie.

Sciage transversal aves onglet vertical

Cette méthode est pratiquement la même, sauf que la lame de scie est placée sous l'angle désiré.

Placez le guide transversal uniquely le long du cote croit de la lame de scie. N esciez jamais des morceaux de bois trop petits. N'utilise jamais vos mains pour exécuter des opérations compliquées.

Sciage transversal à onglet horizontal

Dans cette méthode il est important de bloquer le guide transversal sous l'angle désiré.

Tenez la piece à usiner fortement appuyé contre le guide transversal et l'établi avant de commencer le sciage transversal.

Transporter la scie sur table

Avant de transporter la scie d'établi, respectez les étapes suivantes:

• Debranchez la prise secteur
• Tournez la molette (9) (Fig. B) dans le sens inverse des aiguilles d'une montre, pour abaiser la lame le plus possible
• Retirez tous les accessoires qui ne peuvent être fixés fermement sur l'outil électrique

Placez, si possible, les lames de scie inutilisées dans un contenant fermé pour le transport:

• Enroulez le cable d'alimentation et attachez-le
  Pour le levage et le transport, tenez l'ensemble par la table (1) (Fig. A)

La scie d'établi doit toujours être portée par deux personnes afin d'eviter tout risque de blessure.

5. ENTRETIEN

Avant le nettoyage et la maintenance, mettez toujours la machine hors tension et débranchez la fiche de la prise secteur.

Nettoyez le corps de la machine régulierement au moyen d'un chiffon doux, de préférence après chaque utilisation. Vérifiez que les ouvertures d'aération ne sont pas obstruées ni sales. Utilisez un chiffon doux légèrement humidifié avec de la mousse de savon pour nettoyer les taches persistantes. N'utilise pas de produits de nettoyage tels que l'essence, l'alcool, l'ammoniac, etc.; ces produits peuvent endommager les parties synthétiques.

ENVIRONMENT

équipements electroniques ou
électriques défectueux ou destinés à être mis au rebut doivent être déposés aux points de recyclage appropriés.

Uniquement pour les pays de l'UE

Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive française 2012/19/CE relative aux déchets d'équipements électriques et Electroniques et sa mise en œuvre dans le droit national, les outils électriques hors d'usage doivent être collectés séparément et mis au rebut de manière écologique.

GARANTIE

Les produits VONROC sont développés aux plus hauts standards de qualité et ils sont garantis contre les défauts de pieces et de main d'oeuvre pendant la durée légale stipulée à partir de la date d'achat d'origine du produit. En cas d'une quelconque panne du produit pendant cette durée qui serait due à un dernier matériel et/ou de main d'oeuvre, contactez directement VONROC.

Les circonstances suivantes ne sont pas prises en charge par la garantie:

• Des réparations ou alterations ont été effectues ou tentées sur la machine par un centre de réparation non agrée.
  L'usurenormale.
  L'outil a eté maltraité, mal utilisé ou mal entretenu.
• Des pieces détachées non d'origine ont été utilisées.

Ceci constitue l'unique garantie accordée par la société explicitement ou implicitement. Il n'existe aucune autre garantie, explicite ou implicite, qui peut s'étendre au-delà du contenu iciprésent, y compris les garanties marchandes ou d'adaptation à des fins particulières. En aucun cas VONROC ne sera tenu responsable de dommages accidentels ou consécutifs. Les solutions proposées par les revendeurs devront se limiter à la réparation ou le remplacement des éléments ou pieces non conformes.

Le produit et le manuel d'utilisation sont sujets à modifications. Les specifications peuvent changer sans préavis.

Riesgo de shock électrique.

Verifiez si la tension d'alimentation électrique correspond bien à celle de la plaque signalétique.

• N'utilissez pas la machine si le cable secteur ou la fiche secteur est endommagé.
• Si esnecessary reemplazar el cable de alimentacion,debe hacerlo el fabricante o su agente para evacar riesgos de seguidad.
  Utilisez uniquement des rallonges adaptées à la puissance nominale de la machine et d'une section minimum de 1,5mm^2 . Si vous utilisez une bobine de rallonge, déroulez toujours complètement le cable.
