| Ürün Tipi | Masa Testeresi |
| Marka | Vonroc |
| Model | TS502AC |
| Besleme Gerilimi | 220-240 V~, 50 Hz |
| Güç | 1500 W |
| Boşta Hız | 5000 dev/dak |
| Eğim Açısı | 0° ila +45° |
| Bıçak Çapı | 210 mm |
| Bıçak Gövde Kalınlığı | 1,8 mm |
| Kesim Genişliği | 2,8 mm |
| Göbek Çapı | 30 mm |
| Bıçak Diş Sayısı | 40 |
| Maksimum Kesim Derinliği 0°'de | 70 mm |
| Maksimum Kesim Derinliği 45°'de | 50 mm |
| Yan Kılavuz Kalınlığı | 2,0 mm |
| Ağırlık | 10,1 kg |
| Ses Basıncı Seviyesi (Lpa) | 99,6 +3 dB(A) |
| Ses Gücü Seviyesi (Lwa) | 112,6 +3 dB(A) |
| Ana Fonksiyonlar | Ahşapta boyuna ve enine kesimler, bıçak yüksekliği ve açısı ayarı, paralel ve gönye kılavuzu |
| Bakım ve Temizlik | Yumuşak nemli bir bezle düzenli olarak temizleyin, solvent kullanmayın, havalandırma deliklerini kontrol edin |
| Güvenlik | Bıçak koruması, yarım bıçak, acil durdurma düğmesi, aşırı yük koruması, çift yalıtım |
| Yedek Parçalar ve Onarılabilirlik | Yalnızca orijinal yedek parçalar kullanın; kalifiye bir profesyonel tarafından onarım |
| Garanti | Üretim ve malzeme hatalarına karşı yasal garanti |
Sık sorulan sorular - TS502AC Vonroc
Kullanıcıların soruları hakkında TS502AC Vonroc
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Testere PDF formatında ücretsiz! Kılavuzunuzu bulun TS502AC - Vonroc ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. TS502AC markasının Vonroc.
KULLANIM KILAVUZU TS502AC Vonroc
Ekteki güvenlik uyarilarini, ilave güvenlik uyarilarinve talimatlari okuyun. Güvenlik uyarilarini ve talimatlari izlememek elektrik carpmasi, yangin ve/veya ciddi yaralanma ile sonuçlanabilir. Güvenlik uyarilarinve talimatlari ilerde bakmak uzere muhafaza edin.
Asagidaki semboller kullanici kilavuzunda veya urun uzerinde kullanilmaktadir:
Kullanici kilavuzunu okuyun.
Bu kilavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybi veya alete hasat riskini belirtir.
Elektrik carpmasi riski.
Izleyicileri uzakatutun.
Bir toz koruyucu takin.
Kulak koruyucusu takin.
Göz koruyucusu takin.
Elektrikli el aleti calisirken ellerinizi kesim alanindan uzak tutun. Testere bicaigi ile temas yaralanmalara neden olabilir.
Tehlike Bölgesi! Ellerinizi, parmaklarinizi veya ellerinizi bu yerden uzak tutun.
Sinif II makine- Gift Izolasyon - Topraklanmis prize ihtiyaciniz yok.
Urun, Avrupa yonergelerindekiGPCERI gvenlik standartlarina uygundur.
Testere biçagınin ebatlarina
dikkat edin. Delik çapi, alet
miline yerinde oynamayacak
sekilde uymalıdir. Redüktörlerin
kullanilmasi gerekiyorsa
redüktörün boyutlarınin, taban
biçàğl kalınligi ve testere biçàğl
delik çapi ile alet milinin çapi
çın uygün olduğundan emin
olun. Mumkunse testere
bicaigyla birlikte verilen
reduktorleri kullanin. Testere
bicaig capi, sembolde belirtilen
bilgilere uymalidir.

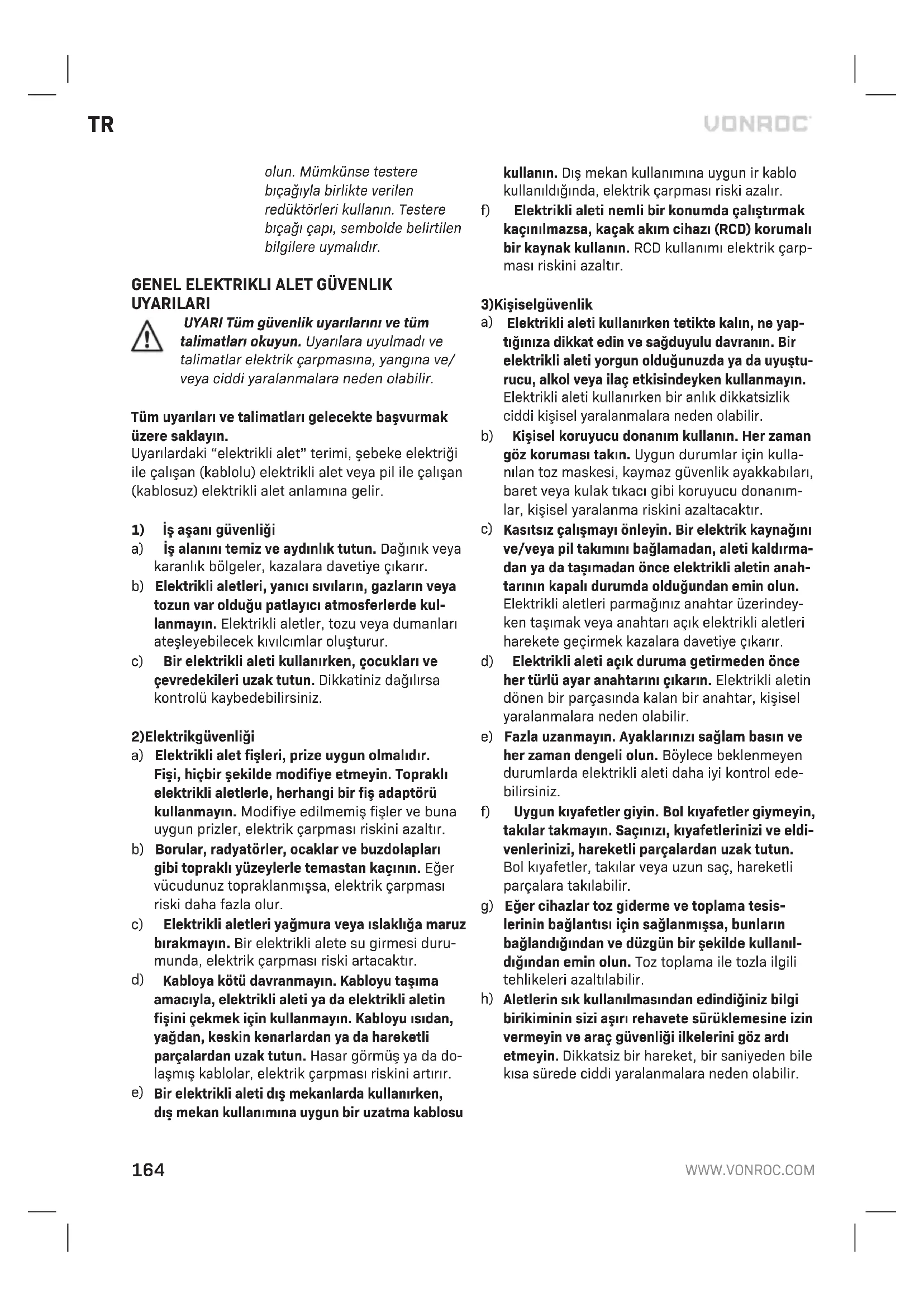

GENEL ELEKTRIKLI ALET GÜVENLIK UYARILARI
UYARI Tum guvenlik uyarilarini ve tum talimatlari okuyun. Uyarilara uyulmadi ve talimatlar elektrik carpmasina, yangina ve/ veya ciddi yaralanmalara neden olabilir.
Tüm uyarilari ve talimatlari gelecekte basvurmak uzere saklayin.
Uyarilardaki "elektriklalet" terimi, sebeke elektrigi ile calisan (kablolu) elektriklalet veya pil ile calisan (kablosuz) elektriklalet anlamina gelir.
1) is asani gvenligi
a) Is alanini temiz ve aydinlik tutun. Dağınık veyakaranlık bölgeler, kazalara davetiye;cikarir.
b) Elektrikli alelteri, yanici svilarin, gazlarin veya tozun var oldugu patlayici atmosferlerde kul-lanmayin. Elektrikli alelter, tozu veya dumanlari atesleyebilecek kivilcimlar olusturur.
c) Bir elektrikli aleti kullanirken,oczuklar ve cevredekileri uzak tutun. DikkatinizDAQIRsa kontrlu kaybedebilirsiniz.
2)Elektrikgüvenligi
a) Elektrikli alet fişleri, prune uygün olmalDIR. Fisi, hicbir sekilde modifiye etmeyin. Toprakl elektrikl aletlerle, herhangi bir fiş adaptorü kullanmayin.Modifiye edilmemis fişler ve buna uygün prisler, elektrik carpması riskiniz azaltir.
b) Borular, radyatorler, ocaklar ve buzdalaplan gibi topraki yüeylerle temastan kaçınin. Egér vucudunuz topraklanmissa, elektrik carpması riski daha fazla olur.
c) Elektrikli aleleri yağmura veya islakliga maruz birakmayin. Bir elektrikli alete su girmesi durumunda, elektrik carpması riski artacaktı.
d) Kabloya kotu davranmayin. Kabloyu taşa amaciyla, elektrikli aleti ya da elektrikli aletin fisini seksmek icin kullanmayin. Kabloyu isidan, yağdan, keskin kenarlardan ya da hareketli parçalardan uzak tutun. Hasar gormüş ya da do-lasmis kabollar, elektrik carpması riskini artirir.
e) Bir elektrikli aleti di mekanlarda kullanirken, di mekan kullanimina uygun bir uzatma kablosu
kullanin. Dis mekan kullanimina uygun ir kablo kullanildiginda, elektrik carpmasi risikizazalir.
f) Elektrikli aleti nemli bir konumda calistirmak kaçınilmazsa, seksak akim cihazi (RCD) korumalbir kaynak kullanin. RCD kullanimi elektrik carpması riskini azaltir.
3)Kisiselgüvenlik
a) Elektrikli aleti kullanirken tetikte kalin, ne yap-. tiginiza dikkat edin ve saqduyulu davranin. Bir elektrikli aleti yorgun oldugunuzda ya da uyusturucu, alkol veya ilac etkisindeyken kullanmayin. Elektrikli aleti kullanirken bir anlik dikkatsizlik ciddi kisesel yaralanmalara neden olabilir.
b) Kişisel koruyucu donanim kullanin. Her zaman goz koruması takın. Uygun durumlar icin kulla-nilan toz maskesi, kaymaz güvenlik ayakkabilar, baret vya kulak tiçaci gibi koruyucu donanimar, kişisel yaralanma riskini azaltacaktir.
c) Kasitsiz calismayi onleyin. Bir elektrik kaynagini ve/veya pil takimini baglamadan, aleti kalirmadan ya da tasimadan once elektrikli aletin anahtarinin kapali durumda oldugundan emin olun. Elektrikli aletleri parmaginiz anahtar uzerindeyken tasimak veya anahtari acik elektrikli aletleri harekete gezirmek kazalara davetiye cikarir.
d) Elektrikli aleti açık duruma getirmeden once her turlu ayar anahtarini Çikarin. Elektrikli aletin denen bir parcasinda kalan bir anahtar, kişisel yaralanmalarana neden olabilir.
e) Fazla uzanmayin. Ayaklarinizi是我国的著名民族民间音乐剧。其主要创作经历有：1980年，由北京人民出版社出版发行，1982年，由北京人民出版社出版发行。
f) Uygun kiyafetler giyin. Bol kiyafetler giymeyin, takilar takmayin. Saçınizl, kiyafetlerinizi ve eldivenlerinizi, hareketli parçalardan uzak tutun. Bol kiyafetler, takilar veya uzun sac, hareketli parçalara takilabilir.
g) Eger cihazlar toz giderme ve toplama tesislerinin böglantisi icin saglanmissa, bunlarin böglandigindan ve dizgün bir sekilde kullanildiğindan emin olun. Toz toplama ile tozla ilgili tehlikeleri azaltulabilir.
h) Aletlerin sik kullanilmasindan edindoizin bilgi birikiminin sizi asiri rehavete suruklemesine izin vermeyin ve ara gvenligi ilkelerini goz ardi etmeyin. Dikkatsiz bir hareket, bir saniyeden bile kisa surede ciddi yaralanmalara neden olabilir.
4) Elektrikli alet kullanimi ve bakimi
a) Elektrikli aleti zorlamayin. Uygulamaniz icin doitru elektrikli aleti kullanin. Doğru elektrikli alet, tasarim amacina uygun olarak isi daha iyi yapacaktir.
b) Eger anahtarlar açilip kapatilamiyorsa, elektrikli aleti kullanmayin. Anahtarla kumanda edilemeyen elektrikli aletler tehliklidir ve tamir edilmelidir.
c) Herhangi bir ayar, aksesuar degisimi ya da depolama isleminden once elektrikli aletin fisini elektrik kaynagindan cikarin ve/veya pil takimini elektrikli aletten cikarin. Bu tur onleyici guvenlik onlemleri, elektrikli aletin kazara calisma riskini azaltir.
d) Bos durumdaki elektrikli aleleri;cocuklarin erisemeyecegi bir yerde muhafaza edin ve elektrikli aletin{nasil calistigini ya da bu talimatlari bilmeyen kisilerin elektrikli aleti kullanmasina izin vermeyin. Elektrikli aleler, egitimsiz kullanicilarin elinde tehlikeli olur.
e) Elektrikli alelerin bakimini yapin. Hatali ayarlar veya hareketli parcalarin baglanmasi, parca kirlmaları ve elektrikli aletin calismasini etkileyebilecek diger durumlar icin kontrl erfolkeleştin. Eiger herhangi bir hasar varsa, elektrikli alet kulanilmadan once tamir edilmelidir. Cogu kazaya bakimi iyapilmayan elektrikli aleler neden olur.
f) Kesme alelterini keskin ve temiz tutun. Bakimi iyi yapilan ve keskin kenarlara sahip kesme alelterinde donmalar daha az yaşanir ve kontrol edilmeleri daha kolay olur.
g) Elektrikli aleti, aksesuararini ve torna kalemlerini bu talimatlara uygun olarak kullanin, calisma kosullarini veGPClestirilecekolanisi dikkate alin. Elektrikli aletin kullanim amaci disinda kullanilmasi, tehlikeli durumlara sonuclaranabilir.
h) Tutamaklari ve tutma yerlerini kuru, temiz ve yagdan arindirilmis sekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin guvenli sekilde tasinmasina ve kontrl edilmesine izin vermez.
5)Servis
a) Elektrikli aletinizin servis islemlerini, yalinizca ayni yedek parçaları kullananan vasifli bir tamircinin yapmasini saglayin. Bu, elektrikli aletin güvenliginin korunmasini saglayacaktı.
ÖZEL GÜVENLIK TALIMATLARI
Tezgah tipi testereler icin guvenlik talimatlan
1) Siperle ilgili uyarlar
a) Siperleri yerinde muhafaza edin. Siperler calisir durumda ve dokru sekilde monte edilmis olmaldir. Gevsemis, hasar gormus ya da dokru sekilde islev gostermeyen bir siper onarimali veya deqistirilmelidir.
b) Her turlu diz kesim uygulaması icin testere bicaği siperi ve yarma bicağini daima kullanin. Testere bicağinin, is parcasinin kalinligi boyunca komple kesim yaptigi diz kelirinde siper ve diger guvenlik duzenekleri yaralanma riskini azaltmaya yardimci olur.
c) Kanal açama, lambri olusturma veya tekrar ke-sim islemleri gibiogrusal olmayan bir kesimi tamamladiktan sonra yarma bicağini yukariya dokru uzatilmis konuma geri getirin. Yarma bicaği uzatilmis konumdayken, bicak siperini yeniden takin. Siper ve yarma bicaği yaralanma riskini azaltmaya yardimci olur.
d) Testere biçagınin Düğmealık konuma getirilmeden.Once siper, yarma biçagı veya is parçasina temas etmediğinden emin olun. Bu bahsedilenlerin testere biçaylara yanlıklı klas temas etmesi tehlükleri bir duruma neden olabilir.
e) Yarma biçagini bu kullanim kilavuzunda anlatlan sekilde ayarlayin. Hatali boşluk verme, konumlandirma ve hizalama, yarma biçagini neri tep Meyi azaltmada yetersiz olmasina neden olabilir.
f) Yarma biçagınin calıması icin,is parcasina temas etmesi gerekir. Yarma biçagl,biçagintemas etmesi icin cok kisa mesafepe olan is parçalarınin kesimi sirasinda ilevsiz kalir. Bu tur kosullarda bir geri tepme yarma biçagl tarafindan onlenemez.
g) Yarma biçalık ilen uygun testere biçalık kullanin. Yarma biçalık ilen.Doğru sekilde ileyev gostermesi ilen testere biçalık ilen capi uygun yarma biçalıkyla esit, testere biçalık ilen govdesi yarma biçalıkindan ince ve testere biçalıkkesme genişi yi rma biçalıkin kalınligina gore daha genis olmalidir.
2) Kesim ilemleri icin uyarilar
a) TEHLIKE: Parmak veya ellerinizi testere biçaginn yakinina veya kesim hattina dokru kesinlikle koymayin. Bir anlık dikkatsizlik veya kayma ellerinizin testere biçagina yönelmesine ve ciddi yaralanmalarin meydana gelmesine neden olabilir.
b) is parcasini testere biçagina sadece donme yönünün tersine dokru besleyin. is parcasin tezgahin uzerinde donen testere biçagiyla ayni yonde beslenmesi is parcasin ve elinizin testere biçagina dokru cekilmesine neden olabilir.
c) Yarma islemi sirasinda is parcasini beslemek icin kesinlikle gonye goftergesi kullanmayin ve gonye goftergesi ile capraz kosim sirasinda bir uzunluk durdurma okayar yarma korkuluugunu kullanmayin. Is parcasinin yarma korkuluuve gonye goftergesi ile aynianda yonlendirilmesi biçak sarmasi ve geri tepme ihimalini artirir.
d) Yarma islemisirasinda, is parcasini daimasiperle tam temas halinde tutun ve is parcasibeslme kuvvetini daima siper ile testere biagiarasina uygulayin. Korkuluk ve testere biagiarasindaki mesafe 150 mm'den az oldugunda bir itme cubugu ve bu mesafe 50 mm'den az oldugnda bir itme blogu kullanin. "ise yardimci" cihazlar elinizi testere biagindan guvenli birmesafe de tutmanizi saglar.
e) Sadece üretici firma tarafindan üretilmis veya talimatlara uygun sekilde yapilmis itme cubugu kullanin. Bu itme cubugu ellerinizle testere biçαιarasinda yeterli bir mesafe saglar.
f) Asla hasarl veya kesilmis bir itme cubugu kulanmayin. Hasarli veya kesilmis bir itme cubugu kirilark ellerinizin testere biçagina kaymasina neden olabilir.
g) "Eller serbest" modda herhangi bir islem yapmayin. iS parcasini yerleşirmek ve yön-lendirmek icin yarma korkuluğ veya gonye goftergesi kullanin. "Serbest el" iS parcasini desteklemek veya yönlendirmek icin bir yarma korkuluğ veya gonye goftergesi yerine ellerin kullanilmasi anlamina gelmektedir. Serbest elle kesim hizalama hataları, buçak sarması ve geri tepmeye neden olur.
h) Kesinlikle donen testere biçagınin etrafı veya üzerinde uzanmayin. Bir is parçasina bu sekilde ulasilmaya calisilmasi kaza sonucu hareketli testere biçagina temasa yol acabilir.
i) Uzun ve/veya genis is parçalarinda esit seviyeyi korumak icin testere tezgahin in arka ve/veya kenarlarina ilave is parcasi destegi saglayin. Uzun ve/veya genis bir is parcasi kontrol kaybi, testere bicaaginin sarmasi ve geri tepmeyene den olacak sekilde tezgahin kenarinda ekseni üzerinde donme egilimindedir.
j) iS parcasini egit hizda besleyin. iS parcasini bukmeyin, katlamayin veya bir yandan diger
yana hareket ettirmeyin. Sikisma meydana gelirse aleti derhal kapatin, aletin fisini cekin ve arindan sikismayi giderin. is parcasinda sikisan testere bicaigi geri tepmeye neden olabilir veya motoru durdurabilir.
k) Kesilen malzeme parçalarını, testere calişiyorken atmaya calismayin. Malzeme korkulukarasinda vya testere biçagı siperinde sikşabilirveParmaklarıniz testere biçaginacekilebilir. Malzemeyi;cikartmadan once testereyi kapal konuma getirin ve testere biçagı tam durana kadar bekleyin.
1) 2 mm'den kalin is parçalarinda yarma islemi ya-parken tezgahla temas eden bir ilave korkuluk kullanin. Ince bir is parçasi yarma korkuluğunun altinda takilabilir ve bir geri tepme olusturabilir.
3) Geriptepmenedenleri veilgili uyarilar
Geri tepme; sikismis, takilmis bir testere biçagiveya testere biçagiyla is parcasiarasinda kesim hatti hizasin uyusmaması nedeniyle vya is parcasinin bir kisminin testere biçagi ve yarma korkuluğu veya baska bir sabit nesnearasinda sikması durumunda is parcasi tarafindan verilen ani bir tepkidir.
Daha sik olarak geri tepme sirasinda is parcasi testere bicaaginin arka kismi tarafindan tezgahtan yukari kaldirilir ve operatore dokru itilir.
Geri tepme testerenin hatali kullanimi ve/veya yanlis islem prosedurleri veya kosullarin sonucunda olusur ve asagidaki gibi uygun onlemler alinarak engellenebilir.
a) Kesinlikle testere biçagiyla ayni hizada durma- yin. Vucudunuzu daima korkuluk gibi testere biçaginin ayni tarafinda konumlandirin. Geri tepme is parcasini yuksek bir hizla testere biçaginin onunde ve ayni hattinda duran kişilere dokru firlatabilir.
b) is parcasini cekmek veya desteklemek icin asla testere bicaigin uzerinden veya arkasindan uzanmaya calismayin. Yanlslikla testere bicaigiyla temas meydana gelebilir veya geri tepme nenediyle parmaklariniz testere bicainga cekilebilir.
c) Kesilen is parcasini kesinlikle donen testere biçagina dokru tutmayin vya bastirmayin. Kesilen is parcasinin donen testere biçagina dokru bastirilmasi bir biçak sarmasi ve geri tepme durumu olusturur.
d) Korkuluğu testere biçagıyla parallel olacak sekilde hizalayin. Hatali hizalanmıs bir korkuluk,is parcasini testere biçagina sikistir ve bir geritepme olusturur.
e) Kanal açma, lambri olusturma vya tekrar kosim ilemleri gibiogrusal olmayan kosimler sirasinda is parcasini tezgaha ve korkuluğa yönlendirmek icin bir döseme tahtasi kullanin. Bir döseme tahtasi, geri tepme durumunda is parcasini kontrol etmeyi kolaylastirir.
f) Monte edilmis is parçalarinin kör noktalarinda kesim yaparken ekstra dikkatli olun. Çiçintı/APapan testere biçàgi geri tepmye neden olabi-lecek nesneleri kesebilir.
g) Testere bicaaginin sikismasi ve geri tepmesi riskini en aza indirmek icin buyuk parcalari destekleyin. Buyuk paneller kendi aigrliklarilya bukulebilir. Tezgahin uzerine sarkan panelin tum kismilarinin alta destek(ler) yerlestirilmelidir.
h) Bukulm#, budakl, egilmis vya bir gonye gostergesi ile ya da korkuluk boyunca yonlendirmek icin diz bir kanala sahip olmayan is parçalarimi keserken ekstra dikkat edin. Bukulm#, budakl vya egilmis bir is parcasi dengesizdir ve kanalin testere biçagiyla yanlis hizalanmasina, biçak sarmasina ve geri tepmeye neden olabilir.
i) Dikey veya yatay olarak bir araya getirilmis, birden fazla is parcasini kesinlikle kesmeyin. Testere biçagiri bir veya birden fazla parçayi kaldirabilir ve geri tepmye neden olabilir.
j) Testereyi, testere biçagı is parcasınin icinde yeniden calistirirken, testere biçagini kesiğin icinde testere disleri malzemeye temas etmeyecek sekilde ortalayin. Testere biçagı sikisirsa, yeniden calistirildiginda is parcası yukari kalkabilir ve gerı tepmeye neden olabilir.
k) Testere biçakları temiz, keskin ve uygün ayarlanmış sekilde muhafaza edin. Bülümş veya Çatlak ya da kırık disleri bulunan testere biçakları kisinlikle kullanmayın. Keskin ve.Doğru sekilde ayarlanmış testere biçaklari biçak sarması, takilma ve geri tepmeyi en aza indirir.
4) Tezgah tipi testere calistirma prosedur uyarilari
a) Tezgah montaj parcasi cikartilirken, testere biçagı degiştinilirken veya yarma biçagı ya da testere biçagı siper ayarlamalar yapilirken ve o sirada makineyi kontrl eden kimse bulunmadında tezgah tipl testereyi kapatin ve fisini cekin. Alınacak onlemler kazalari engeller.
b) Tezgah tiqi testereyi kesinlikle calisir konumda basiboş birakmayın. Aleti kapatin ve tamamen durana kadar aletin basindan ayilmayın. Kendi basina calisan bir testere kontrol edilemeyecek bir tehlikedir.
c) Tezgah tiqi testereyi ayaklarinin saglam ve dengede oldugu diz ve iyi aydinlatmali yerlere koyun. Tezgah, is parcasini kolayca el alabileceginiz yeterli alan sunan bir yerde kurulmalir. Etrafi dar ve siniri, karanlik ve diz olmayan kaygan zeminler kazalara davetiye qikartir.
d) Tezgah testeresinin ve/veya toz toplama duze-neginin altindaki talaslan duzenli olarak temiz-leyin. Biriken talas yanici dir ve kendi kendine tutusabilitir.
e) Tezgah testeresi sabitlenmelidir. Düzgün sabitlenmeyen bir tezgah tipei testere yerinden oynayabilir veya devrilebilir.
f) Tezgah testereyi açık konuma getirmeden.Once tezgah üzerindeki aletleri ve ahşap parçalarini vb. kaldirn. Dikkatdağıci seyler vya olasi bir sikişa tehlükeli olabilir.
g) Daima dokru boyut ve sekilde (elmas veya yuvarlak) deliklere sahip testere buçaklarini kullanin. Testerenin montaj donanimina uygun olmayan buçaklar dengesiz calisir ve kontrl kaybina neden olur.
h) Flans, testere biçàgi rondelası, civata veya somun gibi hasar görmüş veya hatali testere biçàgi montaj elemanlarini kesinlikle kullanmayin. Bu montaj elemanlari özel olarak sizin testereniz icin, güvenli calisacak ve optimum performans goşterecek sekilde tasarlanmistir.
i) Kesinlikle tezgah testeresi uzerinde ayaga kalkmayin, onu bir merdiven gibi kullanmayin. Bu, alet devrilirse veya kazara kesme aletyle temas edilirse ciddi yaralanmayla sonuclaranibilir.
j) Testere biçagınin.Doğru yondegonecek sekilde monte edildiginden emin olun. Bir tezgah testerede taşlama diski, tel防盗 veya asindirici disk kullanmayin.Doğru olmayan testere biçagl kurulumu veya onerilmemis aksesuar kullanimi ciddi yaralanmayla sonucanabilir.
DİKKAT! Elektrik carpması, yaralanma ve yangına\ karı korumak ilen, elektrikl aletleri kullanırken\ asağidaki temel güvenlik onlemlerine uyulmaldir. Bu elektrikl aleti kullanmadan once bu talimatarin\ tümün okuduğunuzdan emin olun, güvenlik kitapçgün muhafaza edin ve daha sonra basvurmak\ üzere saklayın.
- Calisma alaninizi daima temiz ve duzenli tutun.
Düzensizbirçalımaalanıstanmeyenkazalarayolacabilir. - Čevresel etkileri goz onunde bulundurun.
- Elektrikli aleti yağmura maruz birakmayin.
- Elektrikli aleti nemli veya islak bir ortamda kullanmayin.
- Calisma alaninizin yeterli aydinlatmaya sahip oldugundan emin olun.
-
Elektrikli aleti yangin veya patlayici tehlikesi alan alanarda kullanmayin.
-
Kendinizi elektrik carpmasina karst korunmak icin.
- Topraklanmis böulmlerle (orn. borular, radyatorler, elektrikli sobalar, buzdalaplar vb.) vucut temasindan kaçınin.
- Diger insanlari uzak tutun
- Diger insanlarin, Özellikle de;cocuklarin, elektrifikli aletinize veya kablonuza dokunlmarina izin vermeyin ve;cocukları calisma alaninizdan uzak tutun.
- Kullanilmayan elektrikli aletleri güvenli bir sekilde saklayın.
Kullanilmayan elektrikli alelter kuru ve;cocuklarin ulasamayacagi bir yerde kilitlenmeli vaya saklanmaldir. - Elektriklaletinize asiri yuklenmeyin.
Daha iyi ve daha güvenli calisma icin belirtilen Güç araliginda calisin. - Dogru elektrikl aleti kullanin.
- Aigner isler icin dusuk gucu makineri kullanmayin
- Elektrikli aleti, tasarlanmadiigi amaclarla kulanmayin. Orneegin, el testeresi kullanarak aagdallari veya ahsap kutukleri kesemeziniz.
- Uygun kiyafetler giyin.
- Hareketli parçalara takilabileceşi icin bol kiyafetler giymeyin veya takı takmayın.
- Açık havadaçalışirken kaymayanayakkabilar kullanilmasiÖnerilir.
Uzun saclar icin bir sac filesi takin. - Koruyucu ekipman kullanin.
- Koruyucu gozluk takin
- Toz ureten isler yaparken, solunum maskesi kullanin.
- Vakum cihazi baglayin
Vakum ve tutucuyla baglanti mevcutsa, bunlarin bagli ve uygun sekilde kullanildigindan emin olun. - Kabloyu, tasarlanmadiğı amaçlarla kullanmayın.
- Prizden Çekmek ilen konektör kablosunu kul-lanmayin. Kabloyu sicutan, yagdan ve keskin kenarlardan koruyun.
-
Elektriklaletisabitleyin.
-
Elektrikli aleti tutmak icin kelepceler veya bir mengene kullanin. Bu, elinizle tutmaktan daha güvenlidir.
- Anormal bir durus pozisyonundan kaqinin.
- Bu, dengenizi korumaniz ve her zaman yere saglam basmaniz saglar.
- Aletleri özenle saklayin ve bakimini yapın.
- Kesme alelerini keskin ve temiz tutun, bu da daha iyi ve mumkun olan guvenli sekilde calis-manizi saglar.
- Yagliama ve alet degiistirme talimatlarina uyun.
- Elektrikli el aletinin böglanti kablosunu duzenli olarak kontrol edin ve arizalarin yetkili bir uzman tarafindan onarilmasini saglayin.
- Uzatma kabolarini duzenli olarak kontrol edin ve hasarllya sa degistirin.
-
Tutamaklari temiz, kuru, gres ve yagdan arinmis sekilde muhafaza edin.
-
Elektrikli aleti prisden Çekin.
-
Elektrikli aleti kullanmadigiinizda, bakim yaparken ve buçak, matkap ve kesici gibi aletlerinizidehyistirdigiinizde.
- Anahtari aletin icinde birakmayin.
- Calistirmadan once anahtararin ve kurulum araclarin temizlendiğinden emin olun
- Aleti istemeden yanlisiikla calistirmaktan kaçınin.
- Fisi prize takarken güçün kapali Oldugundan emin olun.
- Açık havadayken uzatma kaboları kullanin.
- Elektrikli aleti açık havada kullanirken, uygun ve onaylanmış uzatma kablosu kullandyizdan emin olun.
EK GÜVENLIK TALIMATLARI
- Sert metal disli (Karbon uclu) testere biçaklarini kullanirken, negatif veya hafif positif kesme açisina sahip biçaklarin kullanilmasi tavsiye edilir. Derin kesim dislerine sahip bir testere biçagini kullanmayin. Koruyucu kapaşa takilabilirler.
- Dikkat: Calismaya dapat dan-once tum parçaları dikkatlice monte edin. Belirtilen prosedürüzleyin.
- Boyle bir makineyi kullanmayi bilmiyorsaniz, öncesinde bir profesyonel, egitmen veya tek-nisyenden egitim almaniz faydali olur.
- İslemi erfolgkeiten stürmeden önce,is parçasini testere kilavuzuna kelepçeleyin veya sikica bastirin. Ellerinizi kullanmak yerine mumkün olan tuturma dizenenlki kullanmayi tercih edin.
-
Önemli: İslemin erfolgkeiten steilmesi icin is parçasini elle tutuyorsaniz, ellerinizi testere bicağindan en az 100 mm uzakta tutun.
-
Is parcasini daima tezgaha bastirin.
- Testere biçagini keskin tutun ve anormal titreşimler olmadan serbeste donup donmedigini duzenli olarak kontrl edin. Gerekse testere biçagini degistirin.
- Isleme bzwamadan once makinenin maksimum devir sayisina ulasincaya kadar serbeste donmesini bekleyin.
- Daha uzun makine ompru icin tezgah tipi testere ve elektrik motorunun arkasi ve altindaki hava girislerini koruyun. Burada biriken tozlar temizlenmelidir.
- Isleme baslamadan once her zaman farkli derece duzeneklerini kilitleyin.
- Sadece dakikada en az 6000 devir sayisina sahip uygun testere biçaklari satin alin.
- Sadece匐 testere biçagini kullanin. Cok kucuk veya cok buyuk testere biçaklari son derece tehliklidir.
- Testere bicaagini herhangi bir hasara karsi duzenli kontrl edin. Gerekirse testere bicaagini degistirin.
- Yeni testere biçagini gresleyin ve yeti biçagimonte etmeden once flanslari temizleyin. Ardindan biçagidogru yonde monte edin ve merkezi civatayikullanarak flanslari sikica cekin.
- Sadece original flanslar kulla'in. Diger herhangi bir tip uygun degildir.
- Testere bicaaginin koruyucu kapaig olmadan asla calismayin.
- Koruyucu kapağın hareketli kismi da takili kal malidir.
- Testere bicañini asla donerken yağlamayin.
- Ellerinizi testere bicaklarinin hareket yonunden daima uzak tutun.
- is parcasini asla testere biçagí boyunca veya arkasinda ellerinizle tutarak kaldirmayin.
- Makine açilmadan once is parçasinin testere bicağina asla dokunmadiğindan emin olun.
- Metal veya taş türlerini islemek icin bu makineyi kesinlikle kullanmayin.
- Uzun is parçalarini desteklemek icin destek yardimcilari kullanin.
- Makineyi yanici gazlarin veya sivilarin bulundugu tehlikeli bir ortamda kesinlikle kullanmayin.
- Makineyi asla ana elektrik baglantisini kesmeden asla gozetimsiz olarak terk etmeyin.
- Anormal sesler duyarsaniz, nereden geldigini anlamaya calisin veya makineyi onarim icin yetkili bir tesisatci veya tamirciye goturun.
-
Bir parca kiriImis veya hasar gormusse, degisti-irin veya hemen onarin.
-
Kesinlikle testere bicaaginin hareket yonunde durmayin, testere tezgahinin solunda veya saginda durun.
- Elleriniz de ayni sekilde testere bicaaginin hareket yonu mesafesinde yerlestilmelidir.
- Ahsabi testere boyunca itmek icin daima elleri-niz yerine itme cubugunu kullanin.
- Ahsabi daima testere tezgahnin onune yerlesti-rin ve daha sonra geriyeogrui itin.
- Gönye kesimleri icin sadece ayarlanabilir kilavuz kullanilmali vecitçikarlmalidir.
- Çitleri, kesinlikle kesme ilenlari icinogrusal bir olçüm araci olarak kullanmayın.
- Testere bicaigi kilitliyse: sorunu gidermeye calismadan once makineyi kapatin.
-
Is parcalarin size dogru geri firlamasina karsi asagidaki onlemleri alin:
-
Daima keskin testere bicorni kullanin.
- Cok kucuk is parcalarini testere ile kesmeyin.
- Testere tamamen itilmeden iş parçasini aslaserbest birakmayin.
- Korkuluğ daima testere bicağına paralel olarak ayarlayin.
- Testere korumasini asla qikarmayin.
- Kesmeye devam etmeden once dengeli durduğunuzdan ve ellerinizin gerekli konumda oldugundan emin olun.
- Makineyi temizlemek icin asla tiner kullanmayin. Temizlik icin sadece hafif islak bir bez kullanin.
- Hasar gormus veya deforme olmus testere bicakalarini kullanmayin.
- Asindiiginda tezgah parcasini deigistirin.
- Yalnizca üretici tarafindan EN847-1 uyarınca ahşap veya benzeri malzemelerle calismak üzere tasarlanmış testere bogaklari kullanin.
- Testere bicaigi secomini kesislecek malzemeye gore yapmaya dikkat edin.
- Kesim sirasinda testereleri toz toplama cihazina baglayin.
43.Yarma biçagıni kullanin ve dokru sekilde ayarlayin - Üst testere bicaigi korumasini kullanin ve dokru sekilde ayarlayin.
- Kanal açma sirasinda dikkatli olun.
Testere biçagını degişirirken, biçak genlisligınin dahakıçuk olmadığindan ve testere biçagınin ana biçak kalınlıgün yarma biçaki kalınlıgün fazla olmadığindan emin olun.
Asgidakileri iceren kiisel koruyucu ekipmanlar kulla:
- isitme kaybi riskini azaltmak icin kulak korumasi
Goz korumasi
Zararltoz riskini azaltmak icin solunum korumasi - Biçaklari ve purüzlü malzemeleri tutarken kullananan eldivenler (eger mumkünse, testere biçakları bir kapta taşıyın)
Uyari! HSS biçaklarini kullanmayin.
- Kullanilmadiği zaman itme çubuğunu yuvasına yerleştinir.
- is parcasina kilavuzluk etmek icin bir itme cubugu veya itme blogu kullanin.
Uyari! Testereyi kanal veya oluk açmak icin kullanmayin.
- Sadece(Maximum hizi en az testerede belir-tilen hizda olan, kesilecek malzeme icin uygun testere bicakaları kullanin.
- Tāṣima sirasinda, testere bīcagīnīn Ḫst kismi koruyucu tarafindan kapatilmalidir.
Asagidakilerden birisine rastlamaniz durumnda makine derhal durdurulmaldir:
- Arizali bir elektrik kablosu veya elektrik fişi.
- Arizali bir Düğme.
- Makine asiri isinmasi.
- Yalitimin yanmasi nedeniyle olusan duman veya koku.
Elektrik guvenligi
Daima guc kaynagi geriliminin ana degerleri plastasindaki gerilime karsilik gelip gelmediigini kontrol edin.
Guc kaynag kablosu veya sebeke fişi hasar gormusse makineyi kullanmayin.
- Besleme kablosunun degistirilmesi gerekiyorsa, bir guvenlik tehlikesinden kaçınmak icin bu, üretici veya temsilcisi tarafindan yapilmaldir.
- Sadece makinenin guc degerleri aciisindan uygun, minimum 1,5 mm² kalinliga sahip uzatma kabolari kullanin. Bir uzatma kablosu makarasi kullaniyorsanz kabloyu daima tam olarak acin.
Güç kaynakı
- Motorda bir asiri yuk anahtari bulunur. Tezgah tipi testere asiri yuk anahtari, testerenin asiri isinmasini onlemek icin ekipmani otomatik olarak kapatir. Asiri yuk anahtari tetiklenirse, ACMA/KAPAMA dugmesini (8) kulanarak testereyi kapatin ve testere soğuyana kadar bekleyin. Ardindan ACMA/KAPAMA dugmesine (8) basin ve testereyi yeniden calistirin.
2. MAKINE BILGISI
Kullanim amaci
Bu elektrikli alet, civi, vida ve harç gibi yabanci cisimler icermeyen sert ve yumusak ahsapta diz uzunlamasina ve capraz kosimler yapmak icin sabit bir makine olarak tasarlanmistir.
TEKNIK SPESIFIKASYONLAR
| Model numarasi TS502AC | |
| Voltaj 220-240V~ | |
| Frekans 50 Hz | |
| Güç桁şi 1500W | |
| Yüksüz hiz 5000/min | |
| Yiv açilari 0° <> +45° | |
| Testere böğalıkleri: Çap | Ø 210 mm |
| Taban böğalık kalınkı | 1.8 mm |
| Kesim genmişigi | 2.8 mm |
| Delik çapı | Ø 30 mm |
| Diş sayüncü | 40T |
| Kesme kapasitesi 0° | 70 mm |
| Kesme kapasitesi 45° | 50 mm |
| Yarma böğalık kalınkı 2.0 mm | |
| Agirlik 10,1 kg | |
| Ses basinci seviyesi LpA 99.6 | +3 dB(A) |
| Ses Güçü seviyesi LwA | 112.6 +3 dB(A) |
Bayan edilen gurultu emisyon degerleri standart bir test yontemine gore olculmustur ve bir aleti digery-le karsilastirmak icin kullanilabilir;
Bayan edilen gurultu emisyon degeri/degerleri, maruziyetin on degerlendirmesinde de kullanilabilir. Elektrikli aletin fiili kullanimi sirasindaki gurultu emisyonlari, aletin kullanilmia bicimlerine, ozellklene tur is parcasinin islendigine bagl olarak beyan edilen degerlerden farklik gosterebilir;
Operator, fiili kullanim kosullarindaki bir maruz kalma tahminine dayali olarak operaturo korumak icin guvenlik onlemlerini belirlemelidir (alet kapali oldugu ve boşa calistigi zamanlar gibi calisma dongusunun tum bolumlmerini hesaba katarak tetikleme suresine ek olarak).
ACIKLAMA
Metindeki numaralar sayfa 2-6'teki semalari isaret etmektedir.
- Masa yüzeyi
2A. Paralel korkuluk
2B. Korkuluk uzantisi
2C. Kelebek somunlar - Paralel kilavuz icin cetvel
- Toz emme
- Siper
- Gonye kilavuzu
- Itme cubugu
- Açma/kapama Düğmesi
- 2 si 1 arada ayarlama kolu
- Kilitleme duğmesi
- Elektrik fisi
- Cetvel testere biagai agisi
- Kablo saklama tutucusu
- Anahtarlar (2 adet)
- Kanat civatalari
16.Toz cikis baglantisi - Testere bicaigi koruma dugmesi
- Yarma bicaigi
- Testere tezgahik eklentisi
- Lastik ayaklar (4 adet)
- Elektrikli supürge baglantisi
- Sabitleme vidasi
- Somunlu taşıyıci tip civatalar
- Tutucu klipsleri
- Asiri yuk korumasi
3. MONTAJ
Lastik ayaklarin takilmasi (Sekil A)
Civataylastikayaagamonte edin.
- Lastik ayakli civatayi muhafazanin koseindeki deliklerdenGPCirin.
- Somunu lastik ayagin civatasina sikin.
- Muhafazanin her kosesi icin tekrarlayin.
Yarma biçagınin montaji (Sekil A, D)
-
Bir tornavida kullanarak eklentiyi (19) tezgahtan Çikarın (Şekil G1).
-
Sabitleme vidasini gevsetin (22)(Sekil D1)
- Testere tezgahi ile yarma biçagınin üst kenariarasindaki derinlik yaklasik 110 mm'ye esitolana kadar yarma biçaginci kaldirin (Sekil D2)
- Yarma bicaigi ile testere bicaeginin disli kenariarasindaki mesafe 3 ila 5mm arasindaolmalidir (Sekil D3).
- Yarma biçăginin ucu, Şekil D3'te gosterildigi gibi dis tepe noktasina gore 5 mm'den daha alçak olmamaldir.
Koruma siperinin takilmasi (Sekil D4)
Testere biçagini tamamen yukariogrü cevirin (yukseklik ayarlama talimatlari icin bkz. Bolüm 4).
- Korumanin (5) topuzunu (17) çekin ve topuzuçekerken korumayı yarma böçgünın (18) üzerineyerlestirin.
Dugmeyi serbest birakin ve pimin delikte kaydigindan emin olun.
- Topuzu sikarak korumayi sabitleyin.
Toz emicinin takilmasi (Sekil E)
Toz emiciyi Sekil E'de gosterildigi gibi monte edin
- Elektrikli supürgeyi elektrikli supürge baglanti-sina (21) takin (Sekil E).
Paralel korkuluğun takilması (Sekil F)
- Paralel korkuluğ (2A) tezgah üzerinde sag tarafakti testere bicağına takın.
Kolu asagit iterek korkuluq kuilityin (Sekil F).
Paralel korkuluk tutucunun takilmasi (Sekil I)
Paralel korkuluk, tutucu klipsler (24) kullanilarak saklanabilir. Tutucu klipsleri (24) somunlu taşıyici tipi civatalar (23) ile monte edin. Tutucular, Şekil J1'de gosterildigi gibi veya Şekil J2'de gosterildigi gibi monte edilebilir.
Gonye kilavuzunun takilmasi (Sekil A)
- Kilavuzu testere biçagınin sol tarafinda tezgah yuvasina kaydirin Şekil A.
Gonye kilavuzunun konumu kelebek civatalar (15) gezetilerek ve daha sonra sikilarak ayarlanabilir.
Testere bicañini monte etme veya degistirme (Sekil G)
Testere biçagini monte etmeden veya değistirmeden once fişi prisden Çekin.
Testere biçagü uzerinde, donme yönunü gosten ok, makinede isaretli okla ayni yönü gostermelidir, testere biçagü disleri testerenin on tarafinda asağiya bakiyor olmaldir.
- Bir tornavida kullanarak eklentiyi (19) tezgahtan Çikarin. Şekil G1.
Testere biçagini tamamen yukari cevirin. (Yukseklik ayarlamasi icin talimatlar bkz. Bolum 4) - Somunu anahtarlarla (14) gevsetin (Sekil G2)
- Somunu ve dis flansi testere biçàği aksindan sökün. (Sekil G3).
- Eski testere biçagini testere biçaglaksinin üzerine kaydirin ve yeni bir testere biçagl takin.
Dis flansi yerine takin ve somunu ekleyin. - Somun anahtarlarini kullanarak somunu sikin.
- Eklentiyi tezgaha tekrar yerleştin ve vidayı sikan.
4. CALISTIRMA
Açma/kapama (Sekil A)
- Makinenizi calistirmak icin duğmeyi '1' konumuna getirin.
- Makinenin durdurulmasi—in Düɡmenin '0' konumuna getirilmesi gerekir.
- Elektrik kablosunu hareketli parçalardan daima uzak tutun.
Asiri yuk koruması (Sekil B)
Bu elektrikl alette bir asiri yuk koruması (25) mevcuttur. Asiri yuk korumasın baslatilması durumunda asagidaki ilemleri yapın:
- Elektrikli aletin guç kaynagīyla baglantɪsɪn kesin.
Elektriklaletin soğumasini bekleyin. - Olasi hasarlar icin elektrikli aleti dikkatlice kontrol edin.
- Elektrikli aleti yeniden calistirmadan once hasarlari tamir ettin.
Elektrikli aleti yeniden guc kaynagina baglayin. - Asiri yuk anahtarina (25) basin (Sekil B).
Elektrikla aleti aci klandig sekilde acin ve calistirin.
2 si 1 arada kolun kullanilmasi, Testere bicaigi açisini ve yuksekligini ayarlayin (Sekil A)
Yukseklik ayarini kullanma
- Testere bicaagini kaldirmak icin kolu (9) saat yonunde cevirin.
-
Testere bicaagini indirmek icin kolu saatin tersi yonde cevirin.
-
Testere biçăgün, kesilecek malzemenin toplam kalınligindan yaklaşık 2 mm daha:yüksek oldugundan emin olun.
Aci ayarin kullanilmasi (Sekil G4)
- Topuzu hafifçge gevsetin (10).
- Tutamak kolunu (9) makineyeDOGRU bastirin ve testere bicaigini acisina gore ayarlamak icin saat yonunun tersine cevirin.
- Topuzu (10) sikin.
Parallel korkuluğun kullanilmasi (Şekil A, F, J1, J2)
Paralel korkulukta (2A) bir korkuluk uzantişi (2B) mevcuttur. Korkuluk uzantişi, ahşabin kalınligına®,對於 ilçınık ilekli sekilde kullanilabilir. Daha calin gehap icin, korkuluk uzantişi (2B), Şekil J1'de gosterildigi gibi monte edilmelidir. Daha ince gehap icin, korkuluk uzantişi (2B), Şekil J2'de gosterildigi gibi monte edilmelidir.
Kolu yukari iterek korkuluugun kilidini acin (Sekil F)
Kelebek somunlari (2C) hafifge gevsetin.
- Korkuluk uzantisini (2B) parallel korkuluktan (2A) kaydirarak cikartin.
- Korkuluk uzantisini istenen konuma cevirin ve tekrar parallel korkuluğa kayırın.
- Kelebek somunlari (2C) sikin.
Calisma talimatlari
İki Türkiye testere kesme yontemivardir:
Boyuna kesme (Sekil H1)
Is parcasinin ahsap damari boyunca kesilmesi
- Capraz kesim veya kesme, gonye kilavuzunu kullanin (Sekil H2)
is parcasini capraz kesme
Her iki kesme yontemi icin de ctitlerden biri kullanilmaldir. Bu nedenle, cit olmadan aslakesim yapmayin!
Dikkat! Kesmeye bestehtamadan once asagidakileri kontrol edin:
- Testere bicaig sabitlenmi si?
- Tum kilitleme kollari sabitlenmiş mi?
- Cit testere bicaagina paralel mi?
- Koruyucu kapak dizgün calisiyor mu?
- Koruyucu gozluk takiyor musunuz?
- Testere biçàgī herhangi bir Şeye sürtinüyor mu?
Calismaya begun once bu hususlar kisinlikle dikkate almak gereklidir!
Uzunlamasina kesme
Citiogrulcum konumuna sabitleyin ve kesme koruyucusunu tezgah taqicisindan cikarin.
- Ahsabi tezgaha dokru hafifce bastirin ve kesmeçitine dokru kaymasina izin verin.
Motoru calistirmadan once testere bicaaginin on kismina en az 3 cm mesafe de kalin. Ahsabin cite bakedarafi tamamen duz olmalidir. Ellerinizi testere hareket alanindan en az 10 cm uzakta tutun.
Motoru calistirin ve kesmeye baslamadan once testere biçagmaksimum devir sayisina ulasana kadar bekleyin.
- Ahsabi tezgah veçite doğru bastirürken, ahsabi testere bicağına zorlamadan dikkatice itebilirsiniz.
- iş parçasinı asla gerije.Doğruçekmeyin.Gerekirse, iş parçasinin konumunu degişirmeden once motoru kapatin.
Bir (dikey) gonye ile uzunlamasina kesme
Testere bicaaginin gereken aciya yerlestirilmesi disinda bu yontem pratik olarak aynidir.
Bu yontemle kesim yaparken cgit, testere bicaaginin sadece sag tarafi boyunca olabilir.
Dar is parcalarin uzunlamasina kesimi
Bu islemin son derece tehlikeli oldugunu unutmayin.
Gerekli tum guvenlik onlemlerini alin ve is parcasini elleriniz yerine bir itme cubugu kullanarak (testere bicaginin arkasina kadar) araliksiz itin.
Capraz kesim
Citi cikartin ve sag taşiyciya capraz kesim Çitini uygulayin.
- Testere bicaigin yuksekligini ayarlayin (uzunlamasina kesim bolumne bakin).
- iś parcasini capraz kosim citine doğru bastirin ve testere bicağinin önunde en az 2,5 cm mesaafe birakin.
Motoru calistirin ve maksimum devir sayisina ulasilana kadar bekleyin.
Is parcasini cite ve tezgahlara dogru bastirin. Ahsabi testere biagina dogru dikkatlice itin. Testere biaginin arkasin kad devam edin. Ardindan motoru kapatin ve ahsabi cikarmadan once testere biagit tamamen durana kadar bu konumu koruyun.
- Ahsabi kesinlikle geri cekmeyin. Gerekse motoru kapatin ve testere biçagı tamamen durana kadar bu konumu koruyun.
Bir dikey gonye ile capraz kesme
Testere bicaaginin gereken aciya yerlestirilmesis haricinde bu yontem pratik atau ayindir.
Capraz kesimcitini testere biaginin sadece sag tarafina yerlestirin. Cok kucuk tahta parcalarini kesinlikle kesmeyin. Zor islemleri yurutmek icin kesinlikle ellerinizi kullanmayin.
Bir yatay gonye ile capraz kesmre
Bu yontemi kullanirken capraz kosim citi gerekli acida sabitlenmelidir. Kesmeye baslamadan once is parcasini capraz kosim citine ve tezgaha sikica bastirin.
Tezgah testeresinin tasinmasi
Tezgah testeresini tasimadan once aagidaki adimarGPCeklestirilmelidir:
Aletin fisini cekin.
- El carkini (9) (Sekil B) saat yönünün tersine ce-virin ve bicaigi mumkün oldugunca asaigi indirin.
- Elektrikl alete sikica monte edilemeyen tum aksesuarlari dokun.
Mümkünse, kullanilmayan testere biçaklarini taşi amaciyla kapali bir kutuya yerleşirin:
- Elektrik kablosunu sarin ve baglayin.
- Kaldirma veya taşima icin ana tezgahi (1) taşiyin (Şekil A1).
Belinizi incitmemek icin tezgah testeresi daima iki kişi tarafindan taşinalidir.
5. BAKIM
Temizlik ve bakimdan once her zaman makineyi kapatin ve sebeke prisini sebekeden cikarin.
Makine kaplamalarini yumusak bir bezle, tercihen her kullanimdan sonra duzenli olarak temizleyin. Havalandirma deliklerinin toz ve kirden arinms oldugundan emin olun. Cok inatci kirleri sabun kopuguyle islatilmis yumusak bir bezle cikarin. Benzin, alkol, amonyak vs. gibi gezucu maddeleri kullanmayin. Bunlar gibi kimyasallar sentetik bile- senlere zarar verecektir.
CEVRE
Arizali ve/veya atilmis elektrikli vya elektronik ekipmanlarin uygun geridonusum konumlarinda toplanmasi gerekir.
Yalinizca AT ülkeleri icin
Elektrikli aleleri evsel atik olarak atmayin. Atik Elektrikli ve Elektronik Donanim icin Avrupa Ilkeleri 2012/19/EU ye ve ulusal hak uygulamasina gore, artik kullanilamaz alan elektrikli alelter ayri olarak toplanali ve cevre dostu bir yolla imha edilmelidir.
GARANTI
VONROC urunleri yuksek kalite standartlariogrul-tusunda gelistirilmistir ve ilk satin alimdan itibaren kanunen belirlenen sure boyunca material ve iscilik açisindan kusursuz olacagi garanti edilmektedir. Bu sure zarinda, kusurlu material ve/veya iscilikten dolayi urunde herhangi bir ariza meydana gelmesi durumunda, dokrudan VONROC iletism kurun.
Takip eden durumlar bu garanti kapsami disindadir:
- Yetkisiz servis merkezleri tarafindan yapilan veya yapilmaya teşebüş edilen onarim ve/veyadehyişiunikler.
Normal asinma ve eskime. - Cihazin kōtū ve yanlş kullanilmasi vya cihaza yanlş bakim yapilmasi.
- Original olmayan yedek parçalarin kullanilmasi
Bu, sirket tarafindan açık ya da zimni verilmis tek garantiyi olusturur. Belirli bir amaç icin ticarete elverisilik ve uygunluğun zimni garantileri dahil dis görünusün un ötesine uzanan açık veya zimni baska hiçbir garantı yoktur. VONROC herhangi bir arizi veya dolayl zarardan hiçbir halükarda sorumlu olmayacaktir. Bayilerin getireceşi gezümler uygunsuz birimlerin veya parçaların onarimi veya degistirilmese style sinirli olacaktir.
Urün ve kullanıçıklavuzudehyigi tabidir. Spesifikasyonlarbara bir uyari olmaksındehyi tirilebilir.
