1451000ESDN - Machine de soudure Weller - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 1451000ESDN Weller au format PDF.
| Marque | Weller |
| Modèle | 1451000ESDN |
| Type de produit | Machine de soudure (aspiration des fumées) |
| Dimensions (L x l x H) | 340 x 340 x 680 mm |
| Poids | 18 kg |
| Alimentation électrique | 110-240 V, 50/60 Hz |
| Puissance absorbée | 100 W |
| Volume d'air refoulé max. | 140 m³/h |
| Vide max. | 2 300 Pa |
| Niveau sonore à 1 m | < 50 dB(A) |
| Fusible | 2 x 6,3 AT, 250 V (tube de verre 5x20 mm) |
| Type de filtre | Filtre compact classe H13 (99,95 % particules jusqu'à 0,12 µm) + filtre à gaz à large bande (50% AKF, 50% permanganate de potassium) |
| Durée de vie du filtre principal | 1 500 heures (remplacement au moins 1 fois par an) |
| Interface | Compatible avec adaptateur pour télécommande et télésurveillance |
| Fonctions principales | Aspiration des fumées de soudage, indicateur d'état du filtre (vert/jaune/rouge), alarme sonore, arrêt automatique après 5 min si colmatage |
| Utilisation prévue | Aspiration de surface (ne convient pas pour aspiration directe sur le fer à souder) |
| Conditions d'utilisation | Température ambiante <50°C, intérieur uniquement |
| Entretien et nettoyage | Nettoyer régulièrement buse, bras d'aspiration et flexible ; remplacer le filtre principal selon indicateur |
| Sécurité | Débrancher avant toute intervention ; utiliser uniquement des pièces d'origine ; réparations par personnel formé |
| Pièces détachées et réparabilité | Filtres, fusibles et autres pièces disponibles via le SAV Weller |
| Garantie | 12 mois après livraison |
| Normes | CE, RoHS, DEEE |
FOIRE AUX QUESTIONS - 1451000ESDN Weller
Questions des utilisateurs sur 1451000ESDN Weller
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine de soudure au format PDF gratuitement ! Retrouvez votre notice 1451000ESDN - Weller et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 1451000ESDN de la marque Weller.
MODE D'EMPLOI 1451000ESDN Weller
FR Traduction de la notice originale
FR Bouton de marche et d'arrêt
FR Affichage de l'état du filtre rouge/jaune/vert
FR Mise en service de l'appareil
FR Affichage du filtre durée
FR Remise à zéro de la durée de vie du filtre
IT Reset tempo filtro
Affichage du filtre capacité d'aspiration
FR Remplacer le préfiltre
LV Galvaenais filtras nomaina
LT Pagrindinis filtras keitimas
Lire entièrement ce manuel et les consignes de
sécurité ci-joints avant la mise en service et avant de travailler avec l'appareil.
Conserver le présent manuel de telle manière qu'il soit accessible à tous les utilisateurs.
Nous vous remercions de la confiance que vous nous témoignez avec l'achat de cet appareil.
Sa fabrication a fait l'objet d'exigences les plus strictes en termes de qualité, ce qui garantit un fonctionnement irréprochable de l'appareil.
Ce manuel contient des informations importantes pour mettre en service, utiliser et entretenir l'appareil en toute sécurité et en bonne et due forme ainsi que pour éliminer les dérangements simples.
Toujours remettre l'appareil à un tiers accompagné du manuel d'utilisation.
L'appareil a été fabriqué conformément au niveau actuel de la technique et aux règles de sécurité techniques reconnues.
Malgré tout, il en résulte un risque pour les personnes et le matériel si vous ne respectez pas les consignes de sécurité contenues dans le livret de sécurité joint ainsi que les indications d'avertissement figurant dans cette notice.

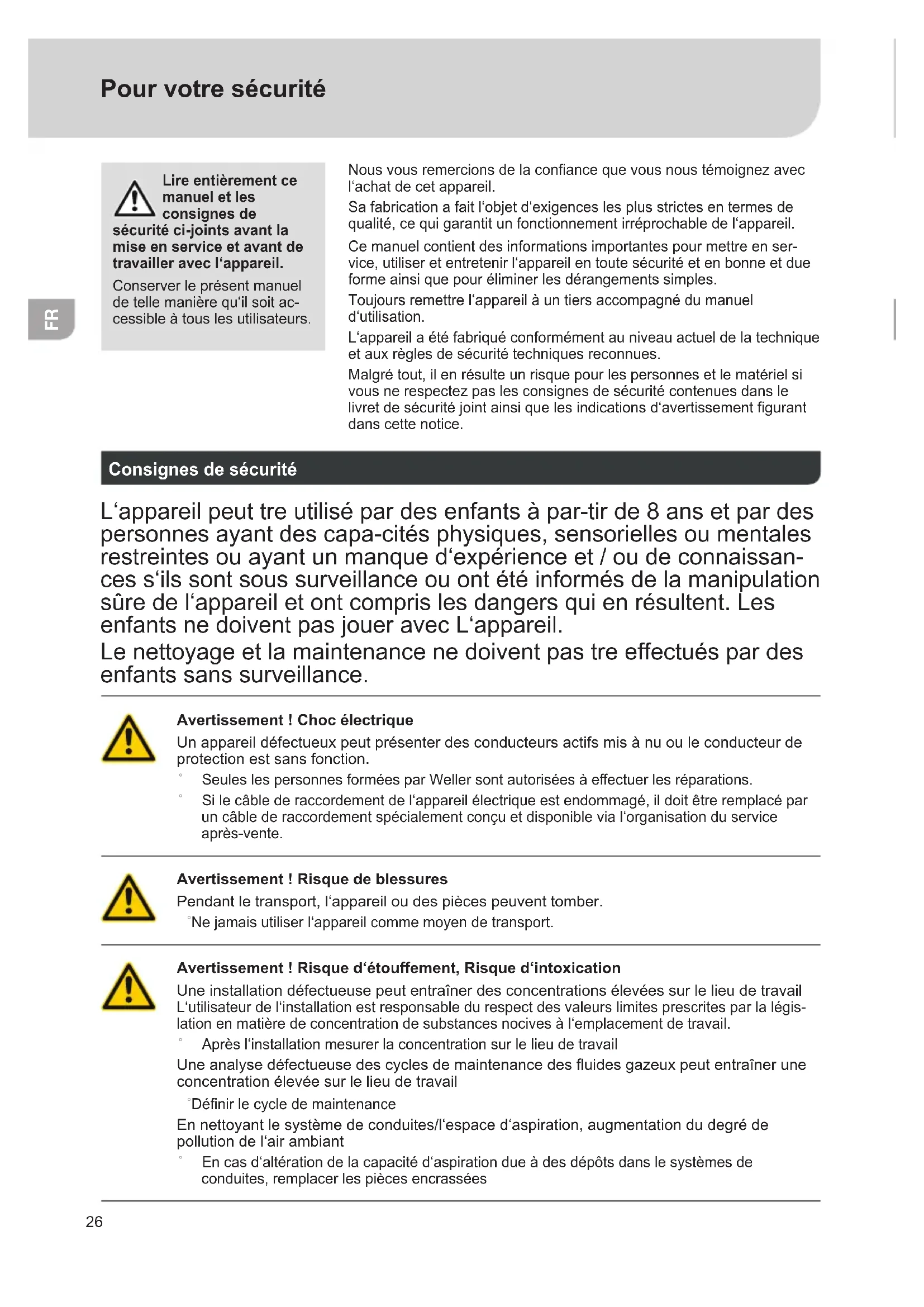

Consignes de sécurité
L'appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales restreintes ou ayant un manque d'expérience et / ou de connaissances s'ils sont sous surveillance ou ont été informés de la manipulation sûre de l'appareil et ont compris les dangers qui en résultent. Les enfants ne doivent pas jouer avec l'appareil.
Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance.
Avertissement ! choc électrique
Un appareil défectueux peut présenter des conducteurs actifs mis à nu ou le conducteur de protection est sans fonction.
Seules les personnes formées par Weller sont autorisées à effectuer les réparations.
Si le câble de raccordement de l'appareil électrique est endommagé, il doit être remplacé par un câble de raccordement spécialement conçu et disponible via l'organisation du service après-vente.
Avertissement ! risque de blessures
Pendant le transport, l'appareil ou des pièces peuvent tomber.
Ne jamais utiliser l'appareil comme moyen de transport.
Avertissement ! risque d'étouffement, risque d'intoxication
Une installation défectueuse peut entraîner des concentrations élevées sur le lieu de travail. L'utilisateur de l'installation est responsable du respect des valeurs limites prescrites par la législation en matière de concentration de substances nocives à l'emplacement de travail.
Après l'installation, mesurer la concentration sur le lieu de travail.
Une analyse défectueuse des cycles de maintenance des fluides gazeux peut entraîner une concentration élevée sur le lieu de travail
Définir le cycle de maintenance
En nettoyant le système de conduites/l'espace d'aspiration, augmentation du degré de pollution de l'air ambiant.
En cas d'altération de la capacité d'aspiration due à des dépôts dans le système de conduites, remplacer les pièces encrassées
Directives prises en compte
Le système d'aspiration des fumées de brasage Weller Zero Smog correspond à la déclaration de conformité européenne en application des exigences de sécurité fondamentales de la directive 2004/108/CE, 2006/95/CE et 2011/65/EU (RoHS).
Le fabricant décline toute responsabilité quant aux modifications effectuées de façon arbitraire sur l'appareil. Le système de filtrage ne doit être mis en service que dans un état technique parfait.
L'aspiration des fumées de soudage est une unité de filtrage mobile pour séparer les particules et gaz. L'appareil est utilisé pour filtrer l'air d'évacuation lors de processus de soudage, de collage, de nettoyage et de pression etc. et convient pour une utilisation prolongée en milieu industriel.
Avertissement ! risque d'étouffement, risque d'intoxication
Une utilisation incorrecte peut entraîner des difficultés respiratoires, l'intoxication, l'empoisonnement ou un cancer
Des particules et des gaz ne correspondant pas au média filtrant utilisé ne doivent pas être aspirés.
Des liquides ou des gaz combustibles ne doivent pas être aspirés
°Ne jamais utiliser l'appareil sans filtre ou avec un filtre plein.
°Ne jamais utiliser l'appareil sans couvercle du ventilateur
L'appareil a été conçu pour être utilisé comme aspiration de surface et ne convient pas pour les aspirations directes sur le fer à souder.
Cet appareil peut uniquement être utilisé à la température ambiante et dans des pièces fermées. L'appareil ne doit pas être exposé à des températures supérieures à 50°C, à des flammes ou à des solvants condensés.
L'utilisation conforme inclut également le respect
vous respectiez le présent mode d'emploi,
vous respectiez tous les autres documents d'accompagnement,
vous respectiez les directives nationales en matière de prévention des accidents, en vigueur sur le lieu d'utilisation.
Groupes d'utilisateurs
En raison des risques et dangers d'importance différente, seuls des spécialistes formés sont autorisés à exécuter certaines étapes de travail.
| Étape de travail Groupes d’utilisateurs | |
| Installation de systèmes de tuyaux complexes lors du raccordement de différents bras d’aspiration | Spécialiste avec formation technique |
| Remplacement de pièces de rechange électriques | Électricien |
| Définition d’intervalles de maintenance Spécialiste | de la sécurité |
| CommandeRemplacement du filtre | Non-spécialistes |
| Installation de systèmes de tuyaux complexes lors du raccordement de différents bras d’aspirationRemplacement de pièces de rechange électriques | Apprentis techniques sous l’égide et la surveillance d’un spécialiste qualifié |
Caractéristiques techniques
| Aspiration Laser Line LL150 MG140 | ||
| Dimensions L x l x H 340 x 340 x 680 mm | 13.4 x 13.4 x 26.8 inch | 340 x 340 x 680 mm13.4 x 13.4 x 26.8 inch |
| Poids Env. | 18 kg 18 kg | |
| Volume refoulé max. 140 m3/ h (82,3 CFM) | 140 m3/ h (82,3 CFM) | |
| Vide max. 2.300 Pa 2.300 Pa | ||
| Puissance absorbée | 100 W 100 W | |
| Tension de réseau | 110-240 V 50/60 Hz 110-240 V 50/60 Hz | |
| Fusible en tube de verre (5 x 20) | 2 x 6,3 AT, 250 V 2 x 6,3 AT, 250 V | |
| Niveau sonore à une distance d'1 m < 50 dB(A) < 50 dB(A) | ||
| Filtre compact filtre pour matières | suspendues dans l'air de la classe H13 (99,95 % particules jusqu'env. 0,12 μm) combiné à un filtre à gaz à large bande(100 % AKF, 50 % Per-manganate de potassium) | filtre pour matières suspendues dans l'air de la classe H13 (99,95 % particules jusqu'env. 0,12 μm) combiné à un filtre à gaz à large bande(50% AKF, 50 % Perman-ganate de potassium) |
| Interface | L'interface permet de commander et de télésur-veiller la totalité des fonctions de l'installation via un adaptateur d'interface en option. | Pour télécommande |
Remarque
L'appareil peut diffuser de la poussière par le filtre principal après le transport. S'assurer que l'appareil est mis en service dans un endroit approprié.
Attention!
Une concentration élevée de gaz toxiques entraîne un réchauffement des charbons actifs. Pour exclure tout réchauffement non autorisé, l'appareil doit fonctionner quelques minutes sans gaz toxiques avant la mise à l'arrêt.
Mettre l'appareil en service tel que décrit dans le chapitre « Mise en service ».
Veuillez considérer les modes d'emploi respectifs des appareils raccordés.
Vérifiez que la tension secteur est compatible avec les informations consignées sur la plaque du modèle.
Ne relier l'appareil à la prise de courant que lorsqu'il est débranché.
Le meilleur filtrage de gaz possible est atteint comme suit :
• Température de l'air de processus dans le filtre à gaz < 38 °C • Humidité relative < 60 % - Molécules de gaz > 30 g/mol (meilleur filtrage avec de plus grandes molécules) - Température d'ébullition des molécules de gaz > 0 °C
Avertissement !
Toujours extraire la fiche hors de la prise de courant avant d'intervenir sur
l'appareil.
Avertissement !
N'utiliser que des pièces de rechange d'origine.
N'effectuer aucune modification sur l'appareil !
Seules les personnes formées par
Seules les personnes formées sont autorisées à effectuer les réparations.
MIN 1x
La durée de vie normale d'un filtre principal dans l'industrie électronique est de 1500 heures.
Le filtre principal doit être remplacé au moins une fois par an pour garantir la séparation correcte des gaz.
Des filtres colmatés doivent être traités comme déchets spéciaux.
Eliminez les pièces de l'appareil remplacées, les filtres ou les vieux appareils selon les consignes en vigueur dans votre pays.
Portez un équipement de protection approprié.
La durée de vie normale d'un filtre principal dans l'industrie électronique est de 1500 heures.
Le filtre principal doit être remplacé au moins une fois par an pour garantir la séparation correcte des gaz.
Un système de mesure de pression différentielle saisit le niveau de colmatage du filtre. L'affichage de l'état du filtre indique l'état actuel du filtre.
L'alarme retentit et la lampe d'avertissement jaune clignote : La durée de vie recommandée du filtre est dépassée. (voir affichage du filtre durée / affichage du filtre capacité d'aspiration)
L'alarme retentit et la lampe d'avertissement rouge est allumée en permanence : Capacité d'aspiration trop faible. Déconnecter l'unité de filtrage. Vérifier les buses, tuyaux et bras d'aspiration et les nettoyer le cas échéant. Si l'alarme retentit à nouveau lors de la prochaine mise en service, le filtre doit être remplacé.
Si aucune mesure n'est prise, l'unité de filtrage s'arrête après cinq minutes pour empêcher toute surchauffe.
En remplaçant le filtre principal, le temps de filtrage est réinitialisé comme suit :
Maintenir le bouton UP/DOWN enfoncé et activer l'interrupteur en même temps jusqu'à ce qu'un signal retentisse. Relâcher les touches, attendre 5 s et débrancher. Après 5 s, brancher l'appareil, le temps de filtrage est réinitialisé.
Nettoyage
Pour garantir le fonctionnement correct, nettoyer régulièrement la buse, le bras d'aspiration et le flexible de raccordement.
Messages d'erreur et élimination des défauts
| Message / symptôme Cause | possible Remède | |
| °Manque de puissance d'aspiration | °Système de tuyauterie pas étanche | °Etancher le système de de tuyauterie |
| °Filtre encrassé | °Remplacer le filtre | |
| °Régime de la turbine trop faible | °Augmenter le régime de consigne | |
| °Bruits d' aspiration élevés | °Vitesse de l'air trop élevée dans le bras d'aspiration | °Réduire le régime de consigne (volume d'air moins important) |
| °L'outil ne démarre pas | °Mise hors service thermique | °Laisser refroidir l'outil. Le rallumer après env. 3 heures. |
| °L'appareil ne fonctionne pas | °Le fusible est grillé | °Veuillez vous adresser à notre service client : technical-service@weller-tools.com |
| °L'appareil n'est pas raccordé correctement | °Vérifier le branchement |
Garantie
Les réclamations pour vices de fabrication expirent 12 mois après la livraison. Ceci ne s'applique pas aux droits de recours de l'acquéreur d'après les §§ 478, 479 du code civil allemand.
La garantie que nous accordons n'est valable que dans la mesure où la garantie de qualité ou de solidité a fait l'objet d'une confirmation écrite par nos soins et moyennant l'emploi du terme „Garantie“.
Weller est responsable de la garantie.
La garantie perd toute sa validité en cas d'utilisation non conforme et de manipulations quelconques de la part d'un personnel non qualifié.
Sous réserve de modifications techniques !
Pour plus d'informations, consulter www.
WellerFT. com.
Symboles
Attention!
Lire la notice d'utilisation !
Avant de réaliser tous les travaux sur l'appareil, débrancher toujours la prise.
Désign et poste de travail conformes ESD
Signe CE
Marque de conformité britannique
Élimination des déchets
Ne pas jeter les appareils électriques dans les ordures ménagères. Conformément à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.
Des filtres colmatés doivent être traités comme déchets spéciaux.
Eliminez les pièces de l'appareil remplacées, les filtres ou les vieux appareils selon les consignes en vigueur dans votre pays.
Points de collecte sur www.quefairedemesdechets.fr
Nous déclarons que les produits désignés répondent aux conditions des directives suivantes :
Enregistrement produit
