1451000ESDN - Máquina de soldar Weller - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato 1451000ESDN Weller en formato PDF.
| Marca | Weller |
| Modelo | 1451000ESDN |
| Tipo de producto | Máquina de soldadura (aspiración de humos) |
| Dimensiones (L x A x Al) | 340 x 340 x 680 mm |
| Peso | 18 kg |
| Alimentación eléctrica | 110-240 V, 50/60 Hz |
| Potencia absorbida | 100 W |
| Caudal de aire máximo | 140 m³/h |
| Vacío máximo | 2 300 Pa |
| Nivel sonoro a 1 m | < 50 dB(A) |
| Fusible | 2 x 6,3 AT, 250 V (tubo de vidrio 5x20 mm) |
| Tipo de filtro | Filtro compacto clase H13 (99,95 % partículas hasta 0,12 µm) + filtro de gas de banda ancha (50% AKF, 50% permanganato de potasio) |
| Vida útil del filtro principal | 1 500 horas (reemplazo al menos 1 vez al año) |
| Interfaz | Compatible con adaptador para mando a distancia y telesupervisión |
| Funciones principales | Aspiración de humos de soldadura, indicador de estado del filtro (verde/amarillo/rojo), alarma sonora, parada automática tras 5 min si obstrucción |
| Uso previsto | Aspiración de superficie (no apto para aspiración directa sobre el soldador) |
| Condiciones de uso | Temperatura ambiente <50°C, interior únicamente |
| Mantenimiento y limpieza | Limpiar regularmente boquilla, brazo de aspiración y manguera; reemplazar el filtro principal según indicador |
| Seguridad | Desconectar antes de cualquier intervención; utilizar únicamente piezas originales; reparaciones por personal formado |
| Piezas de repuesto y reparabilidad | Filtros, fusibles y otras piezas disponibles a través del servicio técnico de Weller |
| Garantía | 12 meses después de la entrega |
| Normas | CE, RoHS, DEEE |
Preguntas frecuentes - 1451000ESDN Weller
Preguntas de los usuarios sobre 1451000ESDN Weller
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Máquina de soldar en formato PDF gratis! Encuentra tus instrucciones 1451000ESDN - Weller y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 1451000ESDN de la marca Weller.
MANUAL DE USUARIO 1451000ESDN Weller
ES Traducción del manual original
ES Piezas suministradas
FR Fourniture
IT Dotazione
PT Fornecimento
ES Encendido y apagado
ES Indicador del filtro Rojo/Amarillo/Verde
ES Teclas subir/bajar (UP/DOWN)
FR Touches UP/DOWN
IT Tasti UP/DOWN
PT Teclas UP/DOWN
NL UP/DOWN-toetsen
ES Puesta en servicio del aparato
ES Indicador de filtro Duración
ES Resetear el tiempo del filtro
ES Indicador de filtro Potencia
ES Cambiar el filtro principal
FR Remplacer le filtre principal
Antes de poner en funciona-
miento el aparato y de comenzar a trabajar con él leer completamente las presentes instrucciones y las normas de seguridad.
Conservar las presentes instrucciones en un lugar accesible para todos los usuarios.
Le agradecemos la confianza depositada en nosotros con la compra de este aparato.
La fabricación de este aparato está sometida a los más rigurosos controles de calidad para garantizar un perfecto funcionamiento del mismo.
Estas instrucciones contienen información importante para poder poner manejar el aparato de forma adecuada y segura, realizar los trabajos de mantenimiento e incluso realizar pequeñas reparaciones.
Entregar el aparato a terceras personas siempre acompañado del presente manual de uso.
Este aparato ha sido diseñado y fabricado según los últimos avances técnicos y normas de seguridad homologadas.
No obstante, existe riesgo de que se produzcan daños personales o materiales si no se respetan las instrucciones de seguridad que figuran en el folleto de seguridad adjunto, así como las advertencias de este manual de uso.

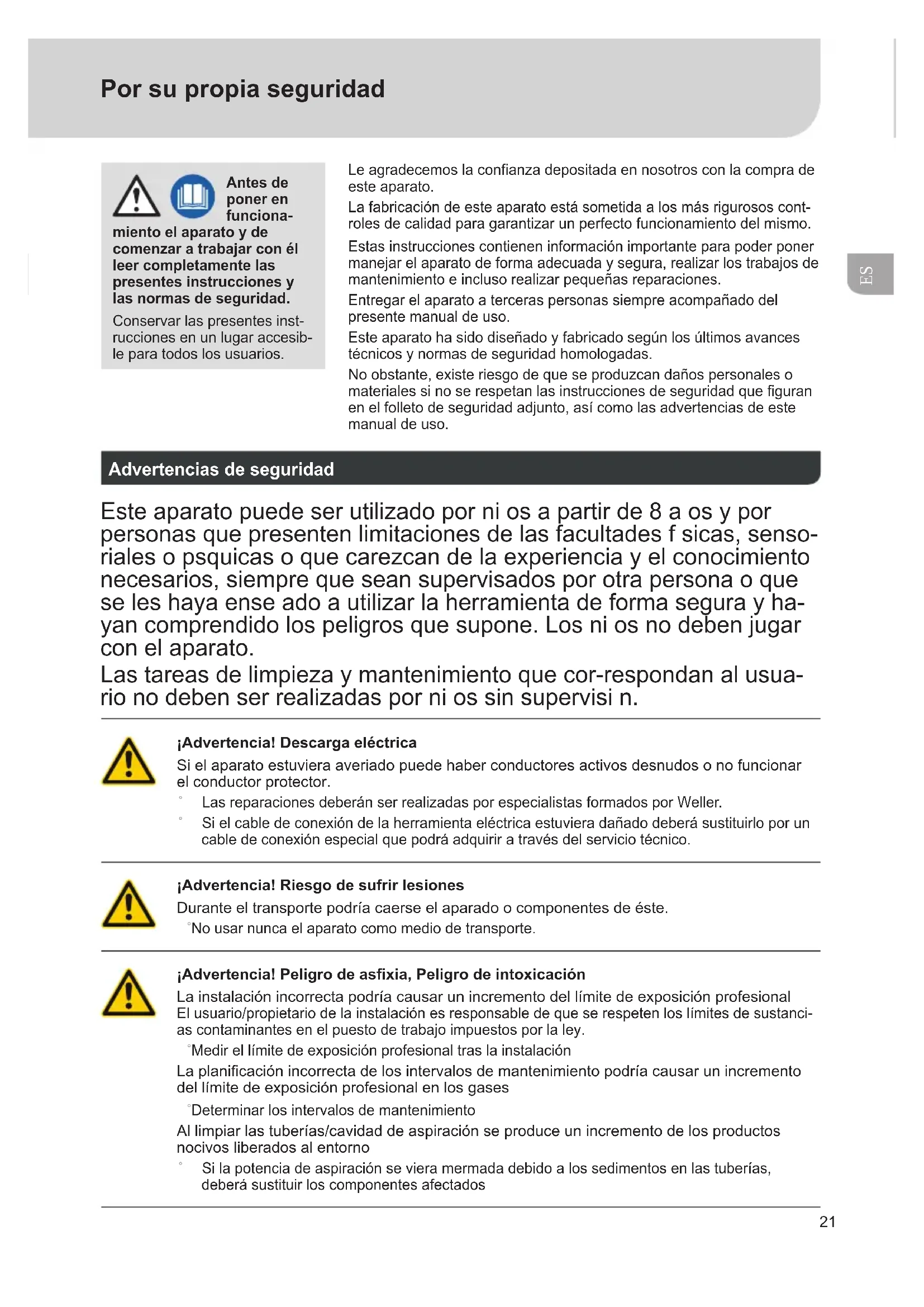

Advertencias de seguridad
Este aparato puede ser utilizado por ni os a partir de 8 a os y por personas que presenten limitaciones de las facultades f sicas, sensoriales o psquicas o que carezcan de la experiencia y el conocimiento necesarios, siempre que sean supervisados por otra persona o que se les haya ense ado a utilizar la herramienta de forma segura y hayan comprendido los peligros que supone. Los ni os no deben jugar con el aparato.
Las tareas de limpieza y mantenimiento que cor-respondan al usuario no deben ser realizadas por ni os sin supervisi n.
¡Advertencia! Descarga eléctrica
Si el aparato estuviera averiado puede haber conductores activos desnudos o no funcionar el conductor protector.
Las reparaciones deberán ser realizadas por especialistas formados por Weller.
Si el cable de conexión de la herramienta eléctrica estuviera dañado deberá sustituirlo por un cable de conexión especial que podrá adquirir a través del servicio técnico.
¡Advertencial! Riesgo de sufrir lesiones
Durante el transporte podría caerse el aparado o componentes de éste.
°No usar nunca el aparato como medio de transporte.
¡Advertencia! Peligro de asfixia, Peligro de intoxicación
La instalación incorrecta podría causar un incremento del límite de exposición profesional El usuario/propietario de la instalación es responsable de que se respeten los límites de sustancias contaminantes en el puesto de trabajo impuestos por la ley.
Medir el límite de exposición profesional tras la instalación
La planificación incorrecta de los intervalos de mantenimiento podría causar un incremento del límite de exposición profesional en los gases
°Determinar los intervalos de mantenimiento
Al limpiar las tuberías/cavidad de aspiración se produce un incremento de los productos nocivos liberados al entorno
Si la potencia de aspiración se viera mermada debido a los sedimentos en las tuberías, deberá sustituir los componentes afectados
Aplicación De Acuerdo A La Finalidad
Directivas aplicables
El aspirador de humos de humos de soldadura Zero Smog de Weller cumple la declaración de conformidad de la CE de acuerdo con los requisitos de seguridad básicos de las Directivas comunitarias 2004/108/CE, 2006/95/CE y 2011/65/EU (RoHS).
El fabricante no asume ninguna responsabilidad en caso de realización de modificaciones por cuenta propia en el aparato. Utilizar el sistema de filtros debe únicamente si está en perfecto estado.
El extractor de gases de soldadura es una unidad de filtrado móvil para filtrar partículas y gases. El aparato es apto para filtrar aire procedente de trabajos de soldaduras, pegado, limpieza, impresión, etc, y también es apto para uso industrial.
¡Advertencia! Peligro de asfixia, Peligro de intoxicación
El uso inapropiado puede provocar molestias respiratorias, asfixia, intoxicación o cáncer
No está permitido aspirar partículas y gases que no sean adecuadas para el filtro utilizado.
°No está permitido aspirar líquidos ni gases inflamables
°No usar nunca el aparato sin filtro o con el filtro lleno.
°No usar nunca el aparato sin la cubierta del ventilador
Este aparato ha sido diseñado para un aplicaciones como extractor de superficie y no es apto para extracción directa junto al soldador.
Sólo está permitido usar este aparato a temperatura ambiente y en interiores. No está permitido exponer el aparato a temperaturas superiores a los 50°C, ni arrojarlo o colocarlo cerca de llamas de fuego o disolventes.
El uso conforme a lo previsto incluye también:
^° siga las instrucciones de este manual,
siga las instrucciones de todos los documentos que acompañan al aparato,
cumpla las normas de prevención de accidentes laborales vigentes en el país de uso.
Grupo de usuarios
Debido a los diferentes tipos de riesgo y el potencial de riesgo algunas operaciones deberán ser realizadas exclusivamente por especialistas.
| Operación Grupo de usuarios | |
| Instalación de sistemas de tuberías complejos para la conexión de varios brazos aspiradores | Especialista con formación técnica |
| Sustitución de piezas de recambio eléctricas Electricista | |
| Determinación de los intervalos de mantenimiento Especialista en seguridad | |
| ManejoCambio de filtro | Usuarios normales |
| Instalación de sistemas de tuberías complejos para la conexión de varios brazos aspiradoresSustitución de piezas de recambio eléctricas | Personas en periodo de formación bajo la supervisión y dirección de una persona experimentada |
Datos Técnicos
| Aspiración Laser Line LL150 MG140 | ||
| Dimensiones L x An x Al 340 x 340 x 680 mm | 13.4 x 13.4 x 26.8 inch | 340 x 340 x 680 mm13.4 x 13.4 x 26.8 inch |
| Peso aproximadamente | 18 kg 18 kg | |
| Caudal máx. 140 m3/ h (82,3 CFM) 140 m3/ h (82,3 CFM) | ||
| Vacío máx. 2.300 Pa 2.300 Pa | ||
| Consumo de potencia | 100 W 100 W | |
| Tensión de red | 110-240 V 50/60 Hz 110-240 V 50/60 Hz | |
| Seguro del tubo de cristal (5 x 20) | 2 x 6,3 AT, 250 V 2 x 6,3 AT, 250 V | |
| Nivel sonoro a 1 m de distancia < 50 dB(A) | < 50 dB(A) | |
| Filtro compacto | Filtro de cuerpos en suspensión clase H13 (99,95 % partículas de hasta aprox. 0,12μm) combinado con un filtro de gas de banda ancha(100 % AKF, 50 % Per-manganato potásico) | Filtro de cuerpos en suspensión clase H13 (99,95 % partículas de hasta aprox. 0,12μm) combinado con un filtro de gas de banda ancha(50% AKF, 50 % Perman-ganato potásico) |
| Interfaz | Gracias a la interfaz se pueden manejar y controlar a distancia todas las funciones del aparato mediante un adaptador opcional. | Para mando a distancia |
Operação
Aviso
El filtro principal del aparato puede presentar algo de polvo tras el transporte. Asegurarse de que se utilice el aparato en una sala apropiada.
¡Atención!
La elevada concentración de gases contaminantes provoca el calentamiento del carbón activo. Antes de apagar el aparato, debería dejarlo funcionar durante varios minutos sin aspirar gases contaminantes para descartar un calentamiento excesivo del mismo.
Poner en funcionamiento el aparato tal y como se describe en el capítulo „Puesta en funcionamiento“.
Siga las instrucciones del manual de uso del aparato conectado.
Compruebe si la tensión de red coincide con la indicada en la placa de características.
Asegurarse que la máquina está desconectada antes de enchufarla.
La mejor forma de filtrar el gas para obtener un buen resultado se logra de la siguiente forma:
• Temperatura del aire en el filtro de gas < 38 °C
• Humedad relativa < 60 %
- Moléculas de gas > 30 g/mol (filtrado mejor con moléculas grandes)
- Temperatura de ebullición de las moléculas de gas > 0 °C
Cambio de filtro
¡Advertencia!
Antes de realizar cualquier trabajo en la máquina, desenchufarla de la ción eléctrica.
¡Advertencia!
Use sólo piezas de recambio originales.
¡No está permitido realizar cambios ni modificaciones en el aparato!
Las reparaciones deberán ser realizadas por especialistas formados por
Weller.
MIN 1x
La vida útil normal de un filtro principal en la industria electrónica es de 1500 horas.
Para filtrar correctamente el gas es recomendable cambiar el filtro principal como mínimo una vez al año.
Desechar los filtros sucios como residuos especiales.
Elimine los componentes y filtros cambiados en el aparato, así como aparatos en desuso, siguiendo la normativa vigente en su país.
Usar un equipamiento de protección adecuado.
La vida útil normal de un filtro principal en la industria electrónica es de 1500 horas.
Para filtrar correctamente el gas es recomendable cambiar el filtro principal como mínimo una vez al año.
El grado de suciedad del filtro se registra mediante la medición de la diferencia de presión. El indicador de filtro muestra el estado actual.
La alarma suena y el testigo luminoso amarillo parpadea: La vida útil recomendada del filtro se ha agotado. (véase Indicador de filtro Duración / Indicador de filtro Potencia)
La alarma suena y el testigo luminoso rojo permanece encendido: Potencia de aspiración demasiado baja. Desconectar el filtro. Comprobar las toberas, tubos y brazos aspiradores, y en caso necesario limpiarlos. Si suena de nuevo la alarma al volver a encender el aparato, deberá cambiar el filtro.
Si no toma medidas, el filtro se desconectará a los cinco minutos para evitar un calentamiento excesivo.
Al cambiar el filtro principal, la unidad se resetea de la siguiente forma:
Mantener pulsado el botón UP/DOWN y conectar la mismo tiempo el interruptor hasta que suene una señal. Soltar las teclas, esperar 5 seg. y desconectarlo. Volverlo a conectar después de 5 minutos más, el tiempo de filtrado estará reseteado.
Limpieza
Para garantizar el correcto funcionamiento del aparato deberá limpiar periódicamente la tobera, el aspirador y la manguera de conexión.
Mensajes de error y su reparación
| Mensaje/Síntoma Causa posible Reparación | ||
| °Falta de potencia de aspiración | °Sistema de tubos inestanco | °Estanqueizar sistema de tubos |
| °Filtro sucio | °Cambiar filtro | |
| °Régimen de turbina insuficiente | °Aumentar régimen nominal | |
| °Mucho ruido de aspiración | °Excesiva velocidad de aire por brazo de aspiración | °Reducir régimen nominal (menor volumen de aire) |
| °El aparato no arranca | °Desconexión térmica | °Dejar que se enfríe el aparato. Conectar de nuevo el aparato después de aprox. 3 horas. |
| °El dispositivo no funciona | °Se ha fundido el fusible | °Por favor, diríjase a nuestro servicio técnico: technical-service@weller-tools.com |
| °El aparato no está conectado correctamente | °Comprobar la conexión | |
Garantía
Los derechos de reclamación por defectos del comprador prescriben un año después de la compra. Sólo válido para los derechos del comprador según el art. §§ 478, 479 BGB (código civil alemán).
Únicamente nos responsabilizamos de los derechos de garantía cuando la garantía de compra y vida útil del aparato haya sido entregada por nosotros por escrito y utilizando el término „Garantía“.
Weller asume la garantía.
La garantía quedará anulada en caso de manipulación inadecuada del aparato o cuando sea utilizado por operarios no cualificados.
¡Reservado el derecho a realizar modificaciones técnicas!
Para más información visite nuestra web: www.WellerFT.com.
Símbolos
¡Atención!
¡Leer el manual de instrucciones!
Antes de realizar cualquier trabajo con el aparado retirar el enchufe de conexión de la toma de corriente eléctrica.
Puesto de trabajo y producto fabricado de conformidad con las normas ESD Design
Marcado CE
Marcado de conformidad británico
Eliminación de residuos
¡No deseche los aparatos eléctricos junto con los residuos domésticos! De conformidad con la Directiva Europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.
Desechar los filtros sucios como residuos especiales.
Elimine los componentes y filtros cambiados en el aparato, así como aparatos en desuso, siguiendo la normativa vigente en su país.
Aviso! Choque eléctrico
Directivas aplicadas
Grupos de utilizadores
Características Técnicas
ES Declaración de conformidad de la UE
Declaramos que los productos mencionados cumplen las disposiciones de las siguientes Directivas:
Autoriza la recopilación de la documentación técnica.
