BRUKSANVISNING 1451000ESDN Weller

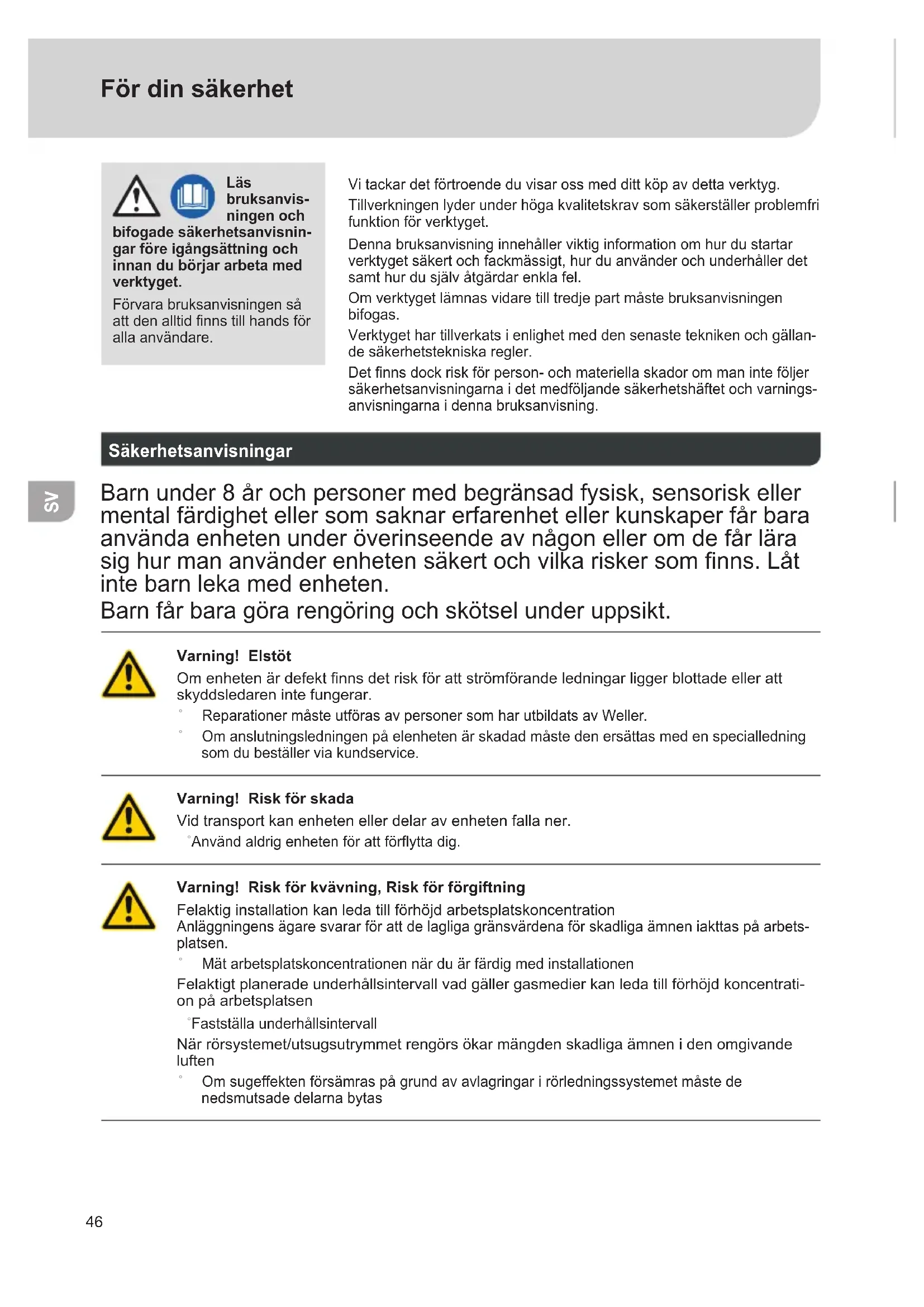

För din säkerhet Läs bruksanvis- ningen och bifogade säkerhetsanvisnin- gar före igångsättning och innan du börjar arbeta med verktyget. Förvara bruksanvisningen så attdenalltidnnstillhandsför alla användare. Vitackardetförtroendeduvisarossmeddittköpavdettaverktyg. Tillverkningenlyderunderhögakvalitetskravsomsäkerställerproblemfri funktionförverktyget. Denna bruksanvisning innehåller viktig information om hur du startar verktygetsäkertochfackmässigt,hurduanvänderochunderhållerdet samt hur du själv åtgärdar enkla fel. Omverktygetlämnasvidaretilltredjepartmåstebruksanvisningen bifogas. Verktygethartillverkatsienlighetmeddensenasteteknikenochgällan- de säkerhetstekniska regler. Detnnsdockriskförperson-ochmateriellaskadorommaninteföljer säkerhetsanvisningarna i det medföljande säkerhetshäftet och varnings- anvisningarna i denna bruksanvisning. Säkerhetsanvisningar Barnunder8årochpersonermedbegränsadfysisk,sensoriskeller mental färdighet eller som saknar erfarenhet eller kunskaper får bara använda enheten under överinseende av någon eller om de får lära sighurmananvänderenhetensäkertochvilkariskersomnns.Låt inte barn leka med enheten. Barn får bara göra rengöring och skötsel under uppsikt. Varning! Elstöt Omenhetenärdefektnnsdetriskförattströmförandeledningarliggerblottadeelleratt skyddsledarenintefungerar. ˚ ReparationermåsteutförasavpersonersomharutbildatsavWeller. ˚ Om anslutningsledningen på elenheten är skadad måste den ersättas med en specialledning som du beställer via kundservice. Varning! Risk för skada Vid transport kan enheten eller delar av enheten falla ner. ˚ Användaldrigenhetenförattföryttadig. Varning! Risk för kvävning, Risk för förgiftning Felaktig installation kan leda till förhöjd arbetsplatskoncentration Anläggningens ägare svarar för att de lagliga gränsvärdena för skadliga ämnen iakttas på arbets- platsen. ˚ Mät arbetsplatskoncentrationen när du är färdig med installationen Felaktigt planerade underhållsintervall vad gäller gasmedier kan leda till förhöjd koncentrati- on på arbetsplatsen ˚ Fastställa underhållsintervall Närrörsystemet/utsugsutrymmetrengörsökarmängdenskadligaämnenidenomgivande luften ˚ Omsugeffektenförsämraspågrundavavlagringarirörledningssystemetmåstede nedsmutsadedelarnabytas47

Använd Maskinen Enligt Anvisningarna Lödröksutsugenärenmobillterenhetförsepareringavpartiklar ochgaser.Verktygetanvändsförltreringavfrånluftvidlödnings-, limnings-,rengörings-,tryckprocesserosv.ochäravsettförindustri- ell kontinuerig drift. Varning! Risk för kvävning, Risk för förgiftning Felaktiganvändningkanmedföraandningsbesvär, kvävning,förgiftningellercancer ˚ Partiklar och gaser som inte kan hanteras av det ltermediumsomanvändsfårintesugasut. ˚ Vätskor och brandfarliga gaser får inte sugas ut ˚ Användaldrigenhetenutanlterellernärltretärfullt. ˚ Användaldrigenhetenutanäktkåpor Enhetenharkonstrueratsföranvändningsomytuppsugningochär inte avsedd för direkt uppsugning på lödkolven. Denna enhet får endast användas inomhus i rumstemperatur. Verktygetfårinteutsättasförtemperatureröver50°C,öppeneldeller kondenserade lösningsmedel. Avsedd användning innebär att ˚ dennabruksanvisningbeaktas, ˚ allamedföljandedokumentbeaktas, ˚ denationellaskyddsföreskriftersomgällerpåanvändningsplatsen följs. Användarkategorier Vissaarbetsmomentinnebärenstörreolycksriskochfårdärförendastutförasavutbildadfackpersonal. Arbetsmoment Användarkategorier Installationavkomplexarörsystemvidanslutning averautsugsarmar Fackpersonal med teknisk utbildning Byteavelektriskareservdelar Elektriker Bestämning av underhållsintervall Säkerhetsexpert Operatör Byteavlter Lekman Installationavkomplexarörsystemvidanslutning averautsugsarmar Byteavelektriskareservdelar Tekniklärlingar under överinseende av utbildad fackman Tillverkaren tar inget ansvar för eventuella förändringar av verktygetsomanvändarenutför på eget bevåg. Filtersystemetfårendasttasidrift i tekniskt problemfritt tillstånd. Att tänka på WELLERlödgasutsugZero Smog motsvarar EG- försä- kran om överensstämmelse enligt de grundläggande säkerhetskraven i direktiv 2004/108/EG,2006/95/EG, 2011/65/EU(RoHS).48

Tekniska Data Utsugsapparat Laser Line LL150 MG140 MåttLxBxH 340x340x680mm 13.4x13.4x26.8inch 340x340x680mm 13.4x13.4x26.8inch Vikt 18 kg 18 kg Maxsugkapacitet 140m3/h(82,3CFM) 140m3/h(82,3CFM) Max.vakuum 2.300 Pa 2.300 Pa Upptageneffekt 100 W 100 W Nätspänning 110-240 V 50/60 Hz 110-240 V 50/60 Hz Glasrörssäkring(5x20) 2x6,3AT,250V 2x6,3AT,250V Ljudnivå på 1 m avstånd <50dB(A) <50dB(A) Kompaktlter dammlterklassH13 (99,95%partiklartillca 0,12μm) kombinerat med ettbredbandsgaslter (100%AKF,50%Kalium- permanganat) dammlterklassH13 (99,95%partiklartillca 0,12μm) kombinerat med ettbredbandsgaslter (50%AKF,50%Kalium- permanganat) Gränssnitt Med hjälp av gränssnittet kan anordningen använ- das resp. fjärrövervakas med alla funktioner via en gränssnittsadapter. Förfjärrstyrning Drift Följanvisningarnaikapitlet”Idrifttagande”närinstrumentetskatas i drift. Följ bruksanvisningarna till de apparater som ska anslutas. Kontrollera om nätspänningen överensstämmer med uppgifterna på typskylten. Maskinen skall vara frånslagen när kontakten anslutes till väggutta- get. Bästamöjligagasltreringuppnåsenligtföljande:

• Temperaturförprocessluftigaslter<38°C

• Gasmolekylernaskoktemperatur>0°C Varning! Hög koncentration av skadliga gaser leder till uppvärmning avaktivtkol.Verktygetska drivasutanskadligagaseriera minuter före avstängning för att undvika otillåten uppvärmning. Varning Verktygetkanavgedamm eftertransportavhuvudl- tret.Kontrolleraattverktyget börjar användas i därför avsettutrymme.49

Byte av lter Varning! Tagutkontaktenurvägguttaget,om maskinen skall åtgärdas. Varning! Använd endast originalreservdelar. Modierainteverktyget! Reparationermåsteutförasavperso- ner som har utbildats av Weller. year MIN 1x Etthuvudltersnormalalivslängd i elektronikbranschen är 1 500 timmar. Huvudltretskabytasutminst en gång per år för att föreskri- ven gasavskiljning ska kunna garanteras. Smutsiga lter måste behandlas som riskavfall. Lämna utbytta apparatdelar, lter och gamla apparater till återvinning enligt gällande regler. Användlämpligskyddsutrustning. Etthuvudltersnormalalivslängdielektronikbran- schen är 1 500 timmar. Huvudltretskabytasutminstengångperårföratt föreskriven gasavskiljning ska kunna garanteras. Medhjälpavtryckskillnadsmätningregistreras ltretsföroreningsnivå.Filterdisplayenvisaraktuell lterstatus. Larmet ljuder och den gula varningslampan blinkar: Rekommenderadlivslängdförltrethar överskridits.(selterdisplaykörtid/lterdisplay utsugseffekt) Larmet ljuder och den röda varningslampan lyser kontinuerligt: Sugeffekten är för låg. Koppla frånlterenheten.Kontrolleramunstycken,röroch utsugsarmar och rengör dem vid behov. Om larmet ljudervidnästainkopplingmåsteltretbytasut. Omingaåtgärdervidtasskalterenhetenkopplas från efter fem minuter för att förhindra överhett- ning. Vidbyteavhuvudlteråterställsltertidenenligt följande: HållUP/DOWNnedtrycktochkopplatillbrytaren tillsensignaltonhörs.Släppknappen,väntai5 sekunderochkopplafrån.Kopplainverktygetef- terytterligare5sekunder.Filtertidenharåterställts.50

Rengöring Rengörmunstycken,utsugsarmochkopplingsslangregelbundetförattgaranteratillfredsställande funktion. Felmeddelanden och åtgärder Meddelande/Symtom Möjlig orsak Åtgärd ˚ Dålig sugkapacitet ˚ Rörsystemetotätt ˚ Tätarörsystemet ˚ Filtret smutsigt ˚ Bytlter ˚ För lågt varvtal på turbinen ˚ Höj börvärdet för varvtalet ˚ Högt sugbuller ˚ Lufthastigheten genom utsugnings armen för hög ˚ Sänk lufthastigheten genom att sänka varvtalet (mindre börvärdet förluftmängd) ˚ Apparaten startar inte ˚ Överhettningsskyddutlöst ˚ Låt apparaten svalna. Slå på den igen efter ca 3 timmar. ˚ Enhet fungerar inte ˚ Säkringen har gått ˚ Kontaktavårkundtjänst: [e-mail] ˚ Verktygetharinteanslutits korrekt ˚ Kontrollera anslutningen Garanti Köparen kan reklamera produkten upp till ett år efter det att den har levererats. Detta gäller inte köparensångerrättenligt§§478,479BGB. Vi tar enbart ansvar för den av oss utfärdade garan- tin om kvalitets- och hållbarhetsgaranti skriftligen har angivitsavossunderbegreppet”garanti”. Garantin utfärdas genom Weller. Omverktygetharanväntsfelaktigtelleromokva- liceradepersonerhargjortingreppidet,upphör garantin att gälla. Med reservation för tekniska ändringar. Mer information hittar du på www.WellerFT. com. Symboler Varning! Läs bruksanvisningen! Dra alltid ut kontakten ur uttaget innanarbeteutförspåverktyget. ESD-korrekt design och ESD-kor- rekt arbetsplats CE-märket Britiskt konformitetsmärke Avfallshantering Elektriskaverktygfårintekastasi hushållssoporna! Enligt direktivet 2012/19/EUsomavseräldreelek- trisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktygsorterasseparatochläm- nas till miljövänlig återvinning. Smutsigaltermåstebehandlas som riskavfall. Lämnautbyttaapparatdelar,lter och gamla apparater till återvin- ning enligt gällande regler.51
