1451000ESDN - Metināšanas mašīna Weller - Bezmaksas lietošanas instrukcija

Zīmols	Weller
Modelis	1451000ESDN
Produkta veids	Metināšanas iekārta (dūmu atsūkšana)
Izmēri (G x P x A)	340 x 340 x 680 mm
Svars	18 kg
Elektroapgāde	110-240 V, 50/60 Hz
Jaudas patēriņš	100 W
Maksimālais izvadītā gaisa tilpums	140 m³/h
Maksimālais vakuums	2 300 Pa
Trokšņa līmenis 1 m attālumā	< 50 dB(A)
Drošinātājs	2 x 6,3 AT, 250 V (stikla caurule 5x20 mm)
Filtra tips	Kompakts H13 klases filtrs (99,95 % daļiņu līdz 0,12 µm) + platjoslas gāzes filtrs (50% AKF, 50% kālija permanganāts)
Galvenā filtra kalpošanas laiks	1 500 stundas (nomaiņa vismaz reizi gadā)
Saskarne	Saderīgs ar adapteri tālvadībai un tāluzraudzībai
Galvenās funkcijas	Metināšanas dūmu atsūkšana, filtra stāvokļa indikators (zaļš/dzeltens/sarkans), skaņas signāls, automātiska izslēgšanās pēc 5 min, ja aizsērējums
Paredzētais lietojums	Virsmas atsūkšana (nav piemērota tiešai atsūkšanai no lodāmura)
Lietošanas nosacījumi	Apkārtējā temperatūra <50°C, tikai iekštelpās
Apkope un tīrīšana	Regulāri tīrīt sprauslu, atsūkšanas roku un šļūteni; nomainīt galveno filtru atbilstoši indikatoram
Drošība	Atvienot pirms jebkādas iejaukšanās; izmantot tikai oriģinālās detaļas; remonts jāveic apmācītam personālam
Rezerves daļas un remontējamība	Filtri, drošinātāji un citas detaļas pieejamas Weller servisa centrā
Garantija	12 mēneši pēc piegādes
Standarti	CE, RoHS, DEEE

Bieži uzdotie jautājumi - 1451000ESDN Weller

Kā iedarbināt ierīci?

Pārliecinieties, ka tīkla spriegums atbilst norādītajam uz datu plāksnītes. Pieslēdziet ierīci pēc izslēgšanas. Lietojiet ierīci saskaņā ar rokasgrāmatas nodaļu 'Ekspluatācijas uzsākšana'.

Kad un kā nomainīt galveno filtru?

Galvenais filtrs jānomaina vismaz reizi gadā vai pēc 1500 stundām lietošanas. Lai atiestatītu skaitītāju, turiet nospiestas pogas UP/DOWN, vienlaikus ieslēdzot ierīci, līdz atskan skaņas signāls, pēc tam nogaidiet 5 sekundes un atvienojiet. Pēc 5 sekundēm atkal pieslēdziet.

Ko nozīmē mirgojošā dzeltenā signalizācija?

Mirgojošā dzeltenā signalizācija norāda, ka filtra ieteicamais kalpošanas laiks ir beidzies. Pārbaudiet filtra stāvokļa indikāciju un, ja nepieciešams, nomainiet filtru.

Ko darīt, ja nepietiek atsūkšanas jaudas?

Pārbaudiet cauruļvadu sistēmas hermētiskumu un notīriet sprauslas, caurules un atsūkšanas rokas. Ja problēma saglabājas, nomainiet filtru vai palieliniet turbīnas apgriezienus.

Ierīce neieslēdzas, ko darīt?

Pārliecinieties, ka ierīce ir pareizi pieslēgta un drošinātājs nav izdedzis. Ja drošinātājs ir bojāts, sazinieties ar Weller klientu apkalpošanas dienestu pa e-pastu [e-mail].

Vai varu lietot ierīci bez filtra?

Nē, nekad neizmantojiet ierīci bez filtra vai ar pilnu filtru. Tas var izraisīt saindēšanās risku un sabojāt ierīci.

Kā tīrīt ierīci?

Regulāri tīriet sprauslu, atsūkšanas roku un savienojuma šļūteni. Pirms tīrīšanas vienmēr atvienojiet ierīci.

Kāds ir filtra kalpošanas laiks?

Galvenā filtra normālais kalpošanas laiks ir 1500 stundas elektronikas rūpniecībā. Tas jānomaina vismaz reizi gadā, lai nodrošinātu pareizu gāzu atdalīšanu.

Kā atiestatīt filtrēšanas laika skaitītāju?

Turiet nospiestas pogas UP/DOWN un vienlaikus ieslēdziet slēdzi, līdz atskan skaņas signāls. Atlaidiet pogas, nogaidiet 5 sekundes, atvienojiet, pēc 5 sekundēm atkal pieslēdziet.

Kā utilizēt ierīci pēc tās kalpošanas laika beigām?

Neizmetiet ierīci kopā ar sadzīves atkritumiem. Saskaņā ar DEEE direktīvu (2012/19/ES), nogādājiet to atbilstošā savākšanas punktā. Aizsērējušie filtri jāuzskata par īpašiem atkritumiem.

LIETOŠANAS INSTRUKCIJA 1451000ESDN Weller

LV Piegādes komplekts

LT Komplektas

LV Leslēgšanas un izslēgšanas slēdzis

LV Akustiskais signāls

LT Garsinis signalas

BG Акустичен сигнал

RO Semnal acustic

HR Akustični signal

LV Sarkans/dzeltens/zaļš filtra rādījums

LT Raudonas / geltonas / žalias filtro indikatorius

LV lekārtas lietošanas sākšana

LV Filtra rādījumu „darbības laiks”

LV Filtra rādījumu „nosūkšanas jauda”

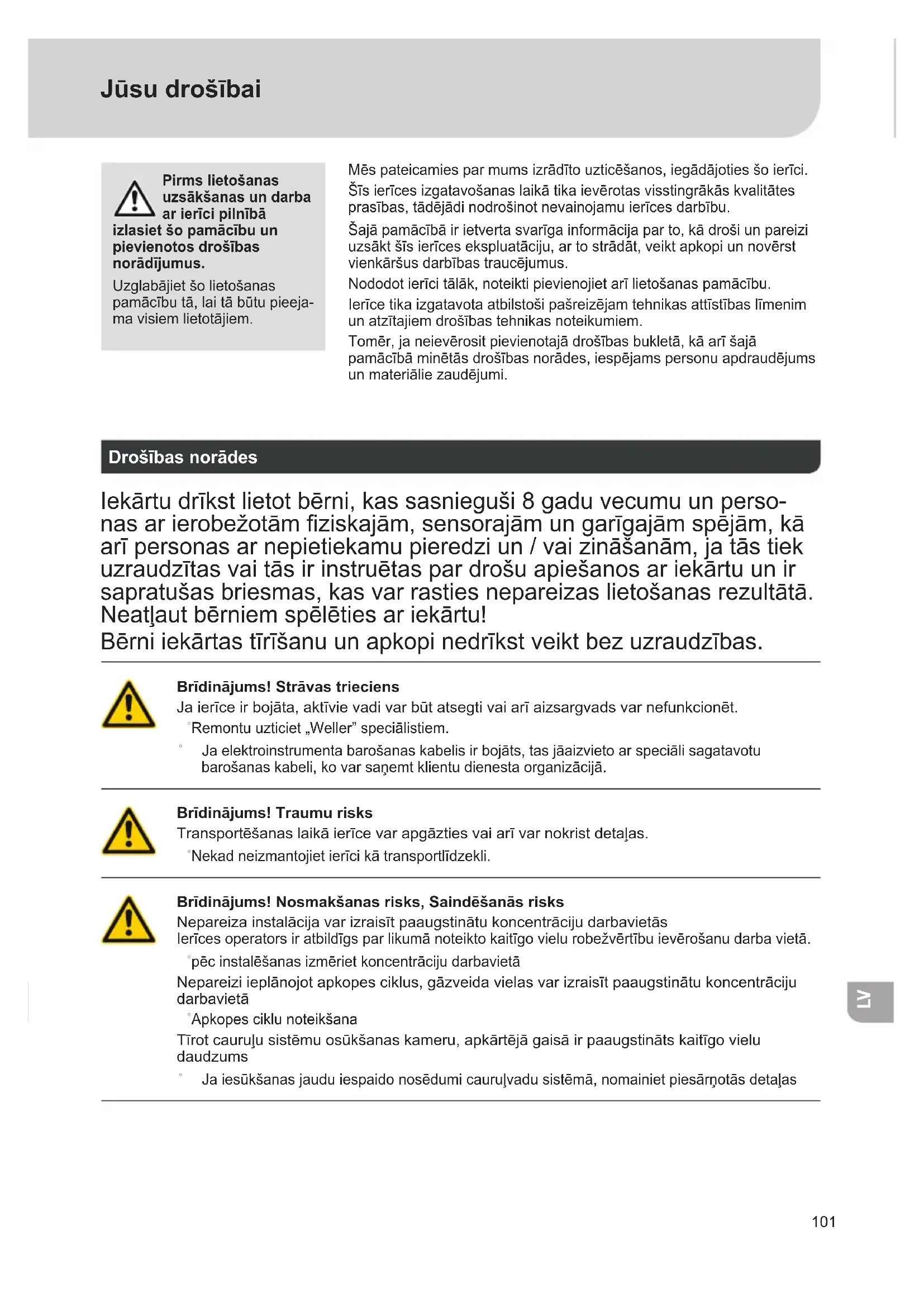

Pirms lietošanas uzsākšanas un darba ar ierīci pilnībā

izlasiet šo pamācību un pievienotos drošības norādījumus.

Uzglabājiet šo lietošanas pamācību tā, lai tā būtu pieeja-ma visiem lietotājiem.

Mēs pateicamies par mums izrādīto uzticēšanos, iegādājoties šo ierīci. Šīs ierīces izgatavošanas laikā tika ievērotas visstingrākās kvalitātes prasības, tādējādi nodrošinot nevainojamu ierīces darbību.

Šajā pamācībā ir ietverta svarīga informācija par to, kā droši un pareizi uzsākt šīs ierīces ekspluatāciju, ar to strādāt, veikt apkopi un novērst vienkāršus darbības traucējumus.

Nododot ierīci tālāk, noteikti pievienojiet arī lietošanas pamācību. Ierīce tika izgatavota atbilstoši pašreizējam tehnikas attīstības līmenim un atzītajiem drošības tehnikas noteikumiem.

Tomēr, ja neievērosit pievienotajā drošības bukletā, kā arī šajā pamācībā minētās drošības norādes, iespējams personu apdraudējums un materiālie zaudējumi.

Drošības norādes

Iekārtu drīkst lietot bērni, kas sasnieguši 8 gadu vecumu un personas ar ierobežotām fiziskajām, sensorajām un garīgajām spējām, kā arī personas ar nepietiekamu pieredzi un / vai zināšanām, ja tās tiek uzraudzītas vai tās ir instruētas par drošu apiešanos ar iekārtu un ir sapratušas briesmas, kas var rasties nepareizas lietošanas rezultātā. Neatļaut bērniem spēlēties ar iekārtu!

Bērni iekārtas tīrīšanu un apkopi nedrīkst veikt bez uzraudzības.

Bridinājums! Strāvas trieciens

Ja ierīce ir bojāta, aktīvie vadi var būt atsegti vai arī aizsargvads var nefunkcionēt. °Remontu uzticiet „Weller” speciālistiem.

Ja elektroinstrumenta barošanas kabelis ir bojāts, tas jāaizvieto ar speciāli sagatavotu barošanas kabeli, ko var saņemt klientu dienesta organizācijā.

Brīdinājums! Traumu risks

Transportēšanas laikā ierīce var apgāzties vai arī var nokrist detaljas. °Nekad neizmantojiet ierīci kā transportlīdzekli.

Brīdinājums! Nosmakšanas risks, Saindēšanās risks

Nepareiza instalācija var izraisīt paaugstinātu koncentrāciju darbavietās lerīces operators ir atbildīgs par likumā noteikto kaitīgo vielu robežvērtību ievērošanu darba vietā. pēc instalēšanas izmēriet koncentrāciju darbavietā

Nepareizi ieplānojot apkopes ciklus, gāzveida vielas var izraisīt paaugstinātu koncentrāciju darbavietā

°Apkopes ciklu noteikšana

Tīrot cauruļu sistēmu osūkšanas kameru, apkārtējā gaisā ir paaugstināts kaitīgo vielu daudzums

Ja iesūkšanas jaudu iespaido nosēdumi cauruļvadu sistēmā, nomainiet piesārņotās detaļas

Atbilstoša lietošana

levērotās direktīvas

„Weller” lodēšanas dūmu atsūkšanas iekārta „Zero Smog” atbilst ES Atbilstības deklarācijas norādēm ar direktīvām 2004/108/EK, 2006/95/EK un 2011/65/EU (RoHS).

Par patvalīgi veiktām iekārtas izmainām ražotājs neuzņemas atbildību.

Filtru sistēmu drīkst lietot tikai tad, ja tā ir tehniski nevainojamā stāvoklī.

Lodēšanas tvaiku nosūcējs ir pārvietojams filtru bloks, ko izman-to cieto dāļinu un gāzu nosūkšanai. Ierīci izmanto lodēšanas, līmēšanas, tīrīšanas, iespiešanas procesā radušos tvaiku filtrēšanai, un tā ir piemērota ilgstošai rūpnieciskai lietošanai.

Brīdinājums! Nosmakšanas risks, Saindēšanās risks

Noteikumiem neatbilstoša izmantošana var izraisīt apgrūtinātu elpošanu, nosmakšanas risku, saindēšanos vai saslimšanu ar vēzi

Nedrikst iesūkt daliņas un gāzes, kas neatbilst izmantotajam filtra materiālam.

Nedrikst iesūkt škīdrumus un deggāzes

°Nekad neizmantojiet ierīci bez filtra vai ar aizsērējušu filtru.

^9 Nekad neizmantojiet ierīci, ja ventilatoram nav uzlikts pārsegs

Ierīce tika konstruēta dūmu atsūknēšanai plaknē, un tā nav piemērota tiešai dūmu atsūkšanai pie lodāmuriem.

Ierīci drīkst izmantot vienīgi iekštelpās un istabas temperatūrā. Uz ierīci nedrīkst iedarboties temperatūra, kas augstāka par 50 °C, atklāta liesma vai kondensējušies šķīdinātāji.

Atbilstošas izmantošanas nosacijumi ietver arī šādus nosacijumus: 'lietošanas pamācības ievērošanu;

°visu turpmāk minēto pavaddokumentos iekļauto norāžu ievērošanu; °negadījumu novēršanu ekspluatācijas vietā atbilstoši valstī pienēmtajām vadlīnijām.

Lietotāju grupas

Tā kā pastāv dažāda līmeņa riski un bīstamības potenciāls, atsevišķus darba etapus drīkst veikt vienīgi apmācīti speciaīlisti.

Darba etaps Lietotāju grupas
Kompleksu cauruļvadu sistēmu instalēšana, pievi-enojot vairākas nosūkšanas caurules	Kvalificēts personāls ar tehnisko izglītību
Elektrisko rezerves daļu nomaiņa Elektrotehnikas speciālists
Apkopes intervālu noteikšana Darba drošības speciālists
LietošanaFiltranomaiņa	Neprofesionāļi
Kompleksu cauruļvadu sistēmu instalēšana, pievi-enojot vairākas nosūkšanas caurulesElektrisko rezerves daļu nomaiņa	Personas, kas apgūst tehnisko izglītību, apmācīta speciālista vadībā un uzraudzībā

Tehniskie dati

Nosūcējs Laser Line LL150 MG140
Izmēri PI x G x A 340 x 340 x 680 mm	13.4 x 13.4 x 26.8 inch	340 x 340 x 680 mm13.4 x 13.4 x 26.8 inch
Svars	18 kg 18 kg
Maksimālais piegādātais daudzums	140 m3/ h (82,3 CFM)	140 m3/ h (82,3 CFM)
Maksimālais vakuums 2.300 Pa 2.300 Pa
Jauda Barošanas patēriņš	100 W 100 W
Tīkla spriegums	110-240 V 50/60 Hz 110-240 V 50/60 Hz
Kūstošie drošinātāji (5 x 20)	2 x 6,3 AT, 250 V 2 x 6,3 AT, 250 V
Trokšņa līmenis 1 m attālumā < 50 dB(A)	< 50 dB(A)
Kompaktais filtrs	H13 klases sīko dalīņu filtrs (99,95 % dalīņu ar diametru līdz apt. 0,12 μm)Apvienojumā ar platjoslas gāzes filtru(100 % AKF, 50 % Kalio permanganatas)	H13 klases sīko dalīņu filtrs (99,95 % dalīņu ar diametru līdz apt. 0,12 μm)Apvienojumā ar platjoslas gāzes filtru(50% AKF, 50 % Kalio permanganatas)
Saskarne	Izmantojot papildaprīkojumā pieeja-mu saskarnes adapteri, saskarne nodrošina ierīces pilnīgu vadību vai attālinātu uzraudzību.	Nuotoliniam valdymui

Darbība

Norāde

Pēc transportēšanas no ierīces galvenā filtra var izdalīties putekļi. Nodrošiniet ierīces lietošanu piemērotā telpā.

Uzmanību!

Augsts kaitīgo gāzu koncentrācijas līmenis uzkarsē aktīvo ogli. Lai novērstu nepielaujamu uzkaršanu, vairākas minūtes pirms izslēgšanas ierīce jādarbina bez kaitīgajām gāzēm.

Sāciet ierīces ekspluatāciju tā, kā aprakstīts nodalā „Ekspluatācijas sākšana”.

lappusē. ŋemiet vērā arī informāciju, kas minēta pieslēgto iekārtu lietošanas pamācībās.

Pārbaudiet, vai tīkla spriegums saskan ar norādēm uz datu plāksnītes.

Pieslēdziet ierīci pie kontaktligzdas tikai tad, kad tā ir izslēgta.

Vislabāko gāzu filtrēšanas rezultātu nodrošina norādītie parametri.

• Gāzes filtrā izmantotā gaisa temperatūra: < 38 °C
• Relatīvais mitrums: < 60 %
- Gāzes molekulu lielums: > 30 g/mol (labāku filtrēšanas rezultātu var panākt, ja molekulas ir lielākas)
• Gāzes molekulu viršanas temperatūra: > 0 °C

Filtra nomaina

Bridinājums!

Pirms jebkāda veida apkopes darbu veikšanas iekārtā izņemiet

Izmantojiet tikai oriğinālās „WellerFT” rezerves daļas.

Nekādā gadījumā nepārveidojiet ierīci!

Remontu uzticiet „Weller” speciālistiem.

MIN 1x

Elektronikas nozarē galvenā filtra darbmūžs parasti ir 1500 stundas.

Lai nodrošinātu tehniski pareizu gāzu atdalīšanu, galvenais filtrs jāmaina vismaz reizi gadā.

Netīri filtri ir jāutilizē kā īpašie atkritumi.

Nomainītas ierīces daļas, filtrus vai nolietotas ierīces utilizējiet saskaņā ar jūsu valstī spēkā esošajiem nosacījumiem.

Izmantojiet piemērotu aizsargaprīkojumu.

Elektronikas nozarē galvenā filtra darbmūžs parasti ir 1500 stundas.

Lai nodrošinātu tehniski pareizu gāzu atdalīšanu, galvenais filtrs jāmaina vismaz reizi gadā.

Ar spiediena starpības mērījumu var noteikt filtra piesārṇojuma pakāpi. Filtra rādījums rāda faktisko filtra stāvokli.

Atskan trauksmes signāls un mirgo dzeltenā brīdināšanas lampa: ir beidzies filtra darbmūža ieteicamais ilgums. (skat. filtra rādījumu „darbības laiks” / filtra rādījumu „nosūkšanas jauda”).

Atskan trauksmes signāls un nepārtraukti deg sarkanā brīdināšanas lampa: pārāk vāja sūkšanas jauda. Izslēdziet filtra bloku. Patikrinkite purkštukus, vamzdžius ir siurbimo rankoves, prireikus išvalykite. Ja nākamajā ieslēgšanas reizē atkal atskan trauksmes signāls, ir jāmaina filtrs.

Ja netiek veikti vajadzīgie pasākumi, pēc piecām minūtēm filtra bloks izslēdzas, lai novērstu pārkaršanu.

Mainot galveno filtru, filtrēšanas laika atiestatīšana jāveic, kā aprakstīts tālāk.

Turiet nospiestu taustiņu AUGŠUP/LEJUP un vienlaikus nospiediet slēdzi, līdz dzirdams skaņas signāls. Atlaidiet taustiņu, 5 sekundes nogai-diet, pēc tam izslēdziet. Pēc 5 sekundēm atkal ieslēdziet ierīci – filtrēšanas laiks ir atiestatīts.

Tirišana

Lai nodrošinātu tehniski pareizu darbību, regulāri tīriet sprauslu, nosūkšanas kanālu un savienotājšlūteni.

Paziņojumi par traucējumiem un traucējumu novēršana

Paziņojums/pazīme lespējamais iemesls Veicamā darbība
°Nepietiekamaatsūknēšanas jauda	°Noplūde cauruļu sistēmā	°Noblīvējiet cauruḻvadu sistēmu
	°Netīrs filtrs	°Filtra nomaiņa
	°Nepietiekams turbīnasapgriezienu skaits	°Palieliniet noteikto apgriezienu skaitu
°Troksnis atsūknēšanas laikā	°Pārāk liels gaisa ātrumsatsūknēšanas kanālā	°Samaziniet noteikto apgriezienu skaitu (mazāks gaisa daudzums)
°Ierīci nevar iedarbināt	°Termiska izslēgšanās	°Atdzesēt ierīci. Vēlreiz iedarbināt pēc apm. 3 stundām.
°Ierīce nedarbojas	°Pārdedzis drošinātājs	°Vērsieties mūsu klientu apkalpošanas centrā: [e-mail]
	°Ierīce nav tehniski pareizi pieslēgta	°Pieslēguma pārbaude

Garantija

Pircēja prasības kompensēt iekārtas nepilnības ir spēkā gadu pēc iekārtas piegādes. Tas neattiecas uz pircēja pretprasībām atbilstoši Vācijas Civilkodeksa 478.— 479. § nosacījumiem.

Saskaņā ar sniegto garantiju mēs esam atbildīgi tikai tad, ja lietošanas vai glabāšanas garantija ir norādīta rakstiski un tekstā lietots jēdziens „Garantija”.

Garantijas saistības pārņem „Weller”.

Garantija zaudē spēku, ja ierīce tiek izmantota neatbilstoši norādījumiem un nekvalificētas personas veic ierīces izmaiņas.

Paturam tiesības veikt tehniskās izmaiņas! Informāciju skatiet vietnē www.WellerFT.com.

Simboli

Uzmanību!

Izlasiet lietošanas rokasgrāmatu!

Pirms jebkādām darbībām ar ierīci vienmēr izvelciet spraudni no kontaktligzdas.

ESD atbilstīga konstrukcija un ESD atbilstīga darba vieta.

CE markējums

Neizmetiet elektroiekārtas sadzīves atkritumos! Saskaņā ar Eiropas Direktīvu 2012/19/EU par lietotajām elektroiekārtām, elektronikas iekārtām un tās iekļaušanu valsts likumdošanā lietotās elektroiekārtas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei videi draudzīgā veidā.

Netīri filtri ir jāutilizē kā īpašie atkritumi.

Nomainītas ierīces daļas, filtrus vai nolietotas ierīces utilizējiet saskaņā ar jūsu valstī spēkā esošajiem nosacījumiem.

LV ES atbilstības deklarācija

Mēs deklarējam, ka norādītie produkti atbilst tālāk uzskaitīto regulu noteikumiem:

LT ES atitikties deklaracija

Pilnvarots izstrādāt tehnisko dokumentāciju.
