使用説明書 1451000ESDN Weller

安全に関する情報 | 指定の使用条件 | ユーザーグループ | 保守及びメンテナンス | 保証規定証 | 仕様諸 元 | シンボル | オリジナルの適合宣言書

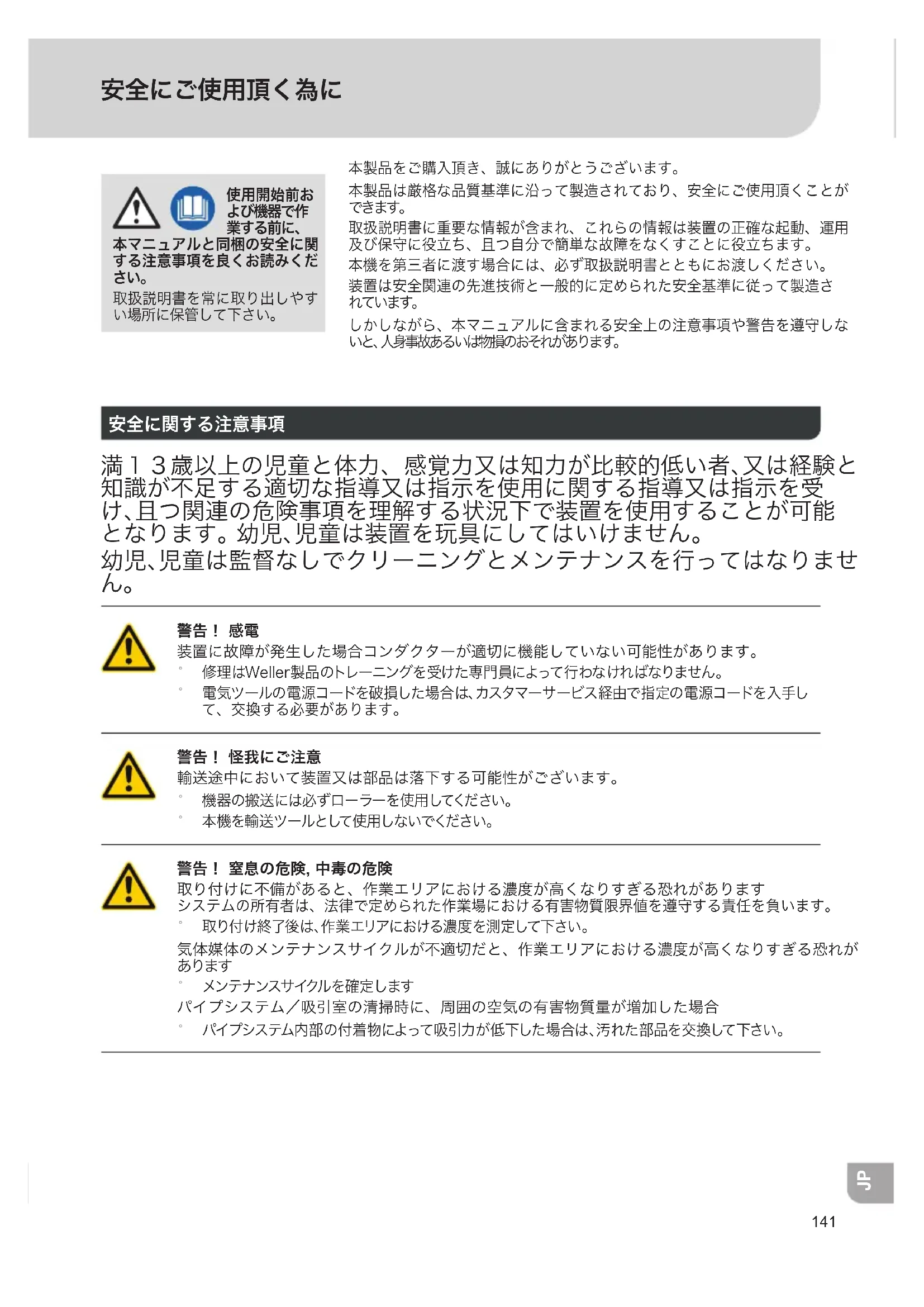

本マニュアルと同梱の安全に関 する注意事項を良くお読みくだ

取扱説明書を常に取り出しやす い場所に保管して下さい。 本製品をご購入頂き、誠にありがとうございます。 本製品は厳格な品質基準に沿って製造されており、安全にご使用頂くことが

取扱説明書に重要な情報が含まれ、これらの情報は装置の正確な起動、運用 及び保守に役立ち、且つ自分で簡単な故障をなくすことに役立ちます。 本機を第三者に渡す場合には、必ず取扱説明書とともにお渡しください。 装置は安全関連の先進技術と一般的に定められた安全基準に従って製造さ

しかしながら、本マニュアルに含まれる安全上の注意事項や警告を遵守しな い と 、人 身 事 故 あ る い は 物 損 の お そ れ が あ り ま す 。

満１３歳以上の児童と体力、感覚力又は知力が比較的低い者、又は経験と 知識が不足する適切な指導又は指示を使用に関する指導又は指示を受 け、且つ関連の危険事項を理解する状況下で装置を使用することが可能 となります。 幼児、児童は装置を玩具にしてはいけません。 幼児、児童は監督なしでクリーニングとメンテナンスを行ってはなりませ

装置に故障が発生した場合コンダクターが適切に機能していない可能性があります。 ˚ 修理はWeller製品のトレーニングを受けた専門員によって行わなければなりません。 ˚ 電気ツールの電源コードを破損した場合は、カスタマーサービス経由で指定の電源コードを入手し て、交換する必要があります。

輸送途中において装置又は部品は落下する可能性がございます。 ˚ 機器の搬送には必ずローラーを使用してください。 ˚ 本機を輸 送ツールとして使用しないでください。 警告！ 窒息の危険, 中毒の危険 取り付けに不備があると、作業エリアにおける濃度が高くなりすぎる恐れがあります システムの所有者は、法律で定められた作業場における有害物質限界値を遵守する責任を負います。 ˚ 取り付け終了後は、作業エリアにおける濃度を測定して下さい。 気体媒体のメンテナンスサイクルが不適切だと、作業エリアにおける濃度が高くなりすぎる恐れが

˚ メンテナンスサイクルを確定します パイプシステム／吸引室の清掃時に、周囲の空気の有害物質量が増加した場合 ˚ パイプシステム内部の付着物によって吸引力が低下した場合は、汚れた部品を交換して下さい。142

ハンダ付け排煙装置は粒子とガスを分離する可動式フィルター装置で す。 この機器はハンダ付け、接着、清掃、印刷などで発生する排気のろ過 に用いられ、工業的な長時間運転に適しています。. 警告！ 窒息の危険, 中毒の危険 不適切な使用は、呼吸困難、窒息、中毒、あるいは癌を引き

˚ 使用されているフィルター媒体に該当しない粒子やガスは 決して吸 引しては なりません 。 ˚ 液体や可燃性ガスは決して吸引してはなりません ˚ フィルター なし、または 飽 和しているフィルター を 装 着した 状態で本機を使用しないでください。 ˚ ベンチレーターのカバーがない状態で本機を使用しないで

本機は広い範囲の吸引機としての使用向けに考案されており、ハンダ付 けするコテのところで直接吸引するのには適しません。 本 機 は 必 ず 室 温 の も と 、屋 内 で 使 用 し て く だ さ い 。 機器は 50°C 以上の温 度、裸火、濃縮した溶剤に近づけないでください。 はんだ付けステーション/はんだ除去ステーションの使 用目的は 取り扱 い説明書に記載条項に基づいています。

˚ 全ての付随書類を遵守する、 ˚ 使用場所における当該国の事故防止規範を準拠・遵守します。

危険と潜在的危険の程度が異なるため、いくつかの作業ステップはトレーニングを受けた専門員によって実施されな

作業手順 ユーザ ーグル ープ 複数の吸引アームが接続されている場合の複合パイ

技術的なトレーニングを受けた者 電気部品の交換 電気技術者 メンテナンス間隔の確定 安全管理専門員

複数の吸引アームが接続されている場合の複合パイ

テクニカルトレーニングを受けた指導員の監督下にある

このフィルターシステムは、技術上 不備のない状態でのみ作動させて

Weller のハンダヒューム吸煙 機 Zero Smog は、ガイドライ ン 24/18/EC, 26/95/EC お よび 211/65/EC（RoHS）の定 める基本的な安全要求に関して EC 適合宣言を受けています。143

110-240 V 50/60 Hz 110-240 V 50/60 Hz ガラス管ヒューズ (5 x 20) 2 x 6,3 AT, 250 V 2 x 6,3 AT, 250 V 1m離れたところでの騒音レベル < 50 dB(A) < 50 dB(A) コンバインフィルター 浮遊物質フィルター、クラス H13 （約 0.12 μm までの 粒子の 99.95%） 広帯域ガ スフィルターとの 組 み 合 わ せ (100 % AKF, 50 % 過マ

浮遊物質フィルター、クラ ス H13 （約 0.12 μm ま での粒子の 99.95%） 広 帯 域 ガ スフィルターとの 組

イン タ ーフェ ース イン タ ーフェ ースを 使 用 し て 、シ ス テ ム は オ プ シ ョ ン の イ ン タ ーフェ ース アダ プ ターを介してフル機能範囲 で操作または遠隔監視さ

「使用開始」の章の記述に従って機器の使用を開始してください。 接続された機器の各取扱説明書を参照してください。 供給電圧が銘板に記載されている値と一致しているか確認してください。 機器のスイッチをオフにしてから、ソケットに接続します。 最適なガスろ過は以下のように達成されます：

• ガスフィルター内の処理空気の温度 < 38 °C

• 気体分子 > 30 g/mol（気体分子が大きければ大きいほど、ろ過がよ

輸送後に機器のメインフィルター からほこりを排出します。 機器が 適切な作業空間で運転を開始で きるようにしてください。

高濃度の有毒ガスはチャコールを 過熱させます。 許容されない過熱 を防止するために、機器をオフに する前に数分間有毒ガスを発生さ せずに機器を作動させてください。144

装置に対して如何なる操作を行う前に、 コンセントから電 源プラグ を 抜 いてくだ

必ず純正 WellerFT 交換部品を使用し

決して機器を改造しないでください！ 修理はWeller製品のトレーニングを受 けた専門員によって行わなければなり

エレクトロニクス産 業における メインフィルターの通常の寿命 は、1,500 時間です。 正常なガス分離を保証するために、 メインフィルターは少なくとも年に 1 回交換してください。 汚れたフィルターは必ず特別廃棄物として処理さ れなければなりません。 交換した機器部品、フィルター、あるいは古い機 器は、各国の規定に従って廃棄してください。 適切な保護服を着用してください。 エレクトロニクス産 業におけるメインフィルターの通 常の 寿命は、1,500 時間です。 正常なガス分離を保証するために、メインフィルターは 少なくとも年に 1 回交換してください。 差圧測定によりフィルターの汚れの程度が検出され ます。 フィルター表示はフィルターの現在の状態を示

アラームが鳴り、黄色の警告灯が点滅します。: フィル ターの推奨された耐用年数が経過しました。 （経過時 間のフィルター表示/吸引力のフィルター表示を参照） アラームが鳴って、赤い警告灯が点灯します：: 吸引 力が低すぎます。 フィルターユニットのスイッチをオ フ に し ま す 。 ノ ズ ル 、チ ュ ー ブ 、吸 引 ア ー ム を 点 検 し 、 必要があれば清掃します。 次に機器をオンにしたと きにアラームが再度鳴る場合は、フィルターを交換し

処置が講じられないと、過熱を防止するために、フィル ターユニットが 5 分後にオフになります。 メインフィルターを交換する場合は、フィルター稼働 時間が以下の通りにリセットされます： UP/DOWN を押したままでスイッチをオンして、信号 音が鳴るのを待ちます。 ボタンを放し、5 秒待ってか らオフにします。さらに 5 秒経過後に機器をオンにす ると、フィルター 時間がリセットされます。

機器の正常な作動を保証するために、ノズル、抽出アームおよび接続ホースを定期的に清掃します。 エラーメッセージとエラー履歴クリア メッセージ/症状 推定原因 修復措置 ˚ 吸 引力が 不 足しています ˚ パイプシステムの漏 れ ˚ パイプシステムのシーリング ˚ フィルター の 汚 れ ˚ フィルター交換 ˚ タービン回転数が低すぎる ˚ 規定回転数を上げます ˚ 吸引音が大きい ˚ 吸引アームを通るエア速度が速

˚ ユニットが 作 動 しま せ ん ˚ 熱 による スイッチ オフ ˚ ユニットを冷却させていください。 お よそ3時間後にまたスイッチオンにし

˚ 機器が作動しません ˚ ヒューズ が 溶 断しました ˚ 弊社のカスタマーサービスにお問い 合わせください：technical- [e-mail] ˚ 機器が正常に接続されていませ

装置が引き渡されてから一年以上となる場合、購入 者はツールの物理的欠陥で損害賠償を請求してはな らない。この規定は購入者の§§ 478, 479 BGB ( ドイツ連邦法律広報)による損害賠償請求に適用し

使用される前に、用語「保証」を使用して書面で品質又は 耐久性保証を提供することを除き、我々は我々が提供し た保証によって引き起こされる損害賠償に対しての一切

Wellerが保証します。 不適切な使用又は許認可ない者の装置改造によって引 き起こされる装置の破損については、一切の保証は全て

記載の技術、仕様情報は予告なく変更になることがご

www.WellerFT.com を参照してください。

取扱説明書をお読みください！ 機器で作業を行う前に、必ずコネク ターをソケットから引き抜いてくだ

ESD に配慮した設計および ESD に

電気工具は一般の家庭ゴミとして廃 棄 しな いでください！使 用 済 み の 電 気 機器は、電気および電子機器に関す る欧州指令 2012/19/EU およびそ れを国内法化した規定に従って分別 して収集し、環境に配慮した再利用 施設に供出する必要があります。 汚れたフィルターは必ず特別廃棄物 として 処 理 されなければなりません 。 交換した機器部品、フィルター、ある いは古い機器は、各国の規定に従っ て廃 棄してください 。146 DE Zubehör EN Accessories ES Accesorios FR Accessoires IT Accessori PT Acessórios NL Toebehoren SV Tillbehör DK Tilbehør FI Tarvikkeet GR Εξαρτήματα TR Aksesuar CZ Příslušenství PL Wyposażenie HU Tartozékok SK Príslušenstvo SL Pribor EE Tarvikud LV Piederumi LT Priedai SR Pribor BG Принадлежности RO Accesorii HR Pribor RU Принадлежности
