GEBRUIKSAANWIJZING 1451000ESDN Weller

In- en uitschakelaar

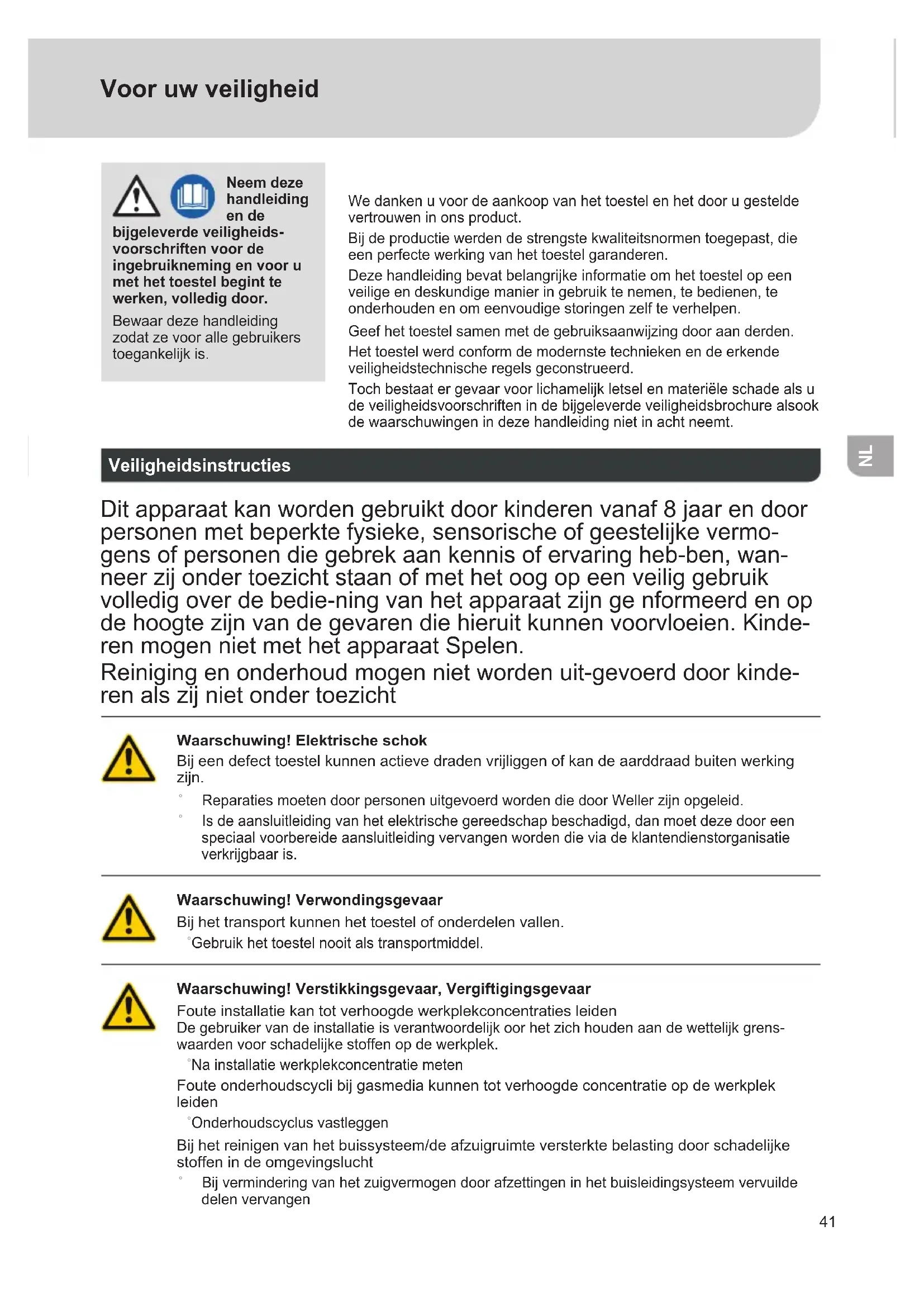

Voor uw veiligheid Neem deze handleiding en de bijgeleverde veiligheids- voorschriften voor de ingebruikneming en voor u met het toestel begint te werken, volledig door. Bewaar deze handleiding zodat ze voor alle gebruikers toegankelijk is. We danken u voor de aankoop van het toestel en het door u gestelde vertrouwen in ons product. Bijdeproductiewerdendestrengstekwaliteitsnormentoegepast,die een perfecte werking van het toestel garanderen. Deze handleiding bevat belangrijke informatie om het toestel op een veiligeendeskundigemanieringebruiktenemen,tebedienen,te onderhouden en om eenvoudige storingen zelf te verhelpen. Geef het toestel samen met de gebruiksaanwijzing door aan derden. Het toestel werd conform de modernste technieken en de erkende veiligheidstechnische regels geconstrueerd. Toch bestaat er gevaar voor lichamelijk letsel en materiële schade als u de veiligheidsvoorschriften in de bijgeleverde veiligheidsbrochure alsook de waarschuwingen in deze handleiding niet in acht neemt. Veiligheidsinstructies Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personenmetbeperktefysieke,sensorischeofgeestelijkevermo- gensofpersonendiegebrekaankennisofervaringheb-ben,wan- neer zij onder toezicht staan of met het oog op een veilig gebruik volledig over de bedie-ning van het apparaat zijn ge nformeerd en op de hoogte zijn van de gevaren die hieruit kunnen voorvloeien. Kinde- ren mogen niet met het apparaat Spelen. Reinigingenonderhoudmogennietwordenuit-gevoerddoorkinde- ren als zij niet onder toezicht Waarschuwing! Elektrische schok Bij een defect toestel kunnen actieve draden vrijliggen of kan de aarddraad buiten werking zijn. ˚ ReparatiesmoetendoorpersonenuitgevoerdwordendiedoorWellerzijnopgeleid. ˚ Isdeaansluitleidingvanhetelektrischegereedschapbeschadigd,danmoetdezedooreen speciaal voorbereide aansluitleiding vervangen worden die via de klantendienstorganisatie verkrijgbaar is. Waarschuwing! Verwondingsgevaar Bij het transport kunnen het toestel of onderdelen vallen. ˚ Gebruik het toestel nooit als transportmiddel. Waarschuwing! Verstikkingsgevaar, Vergiftigingsgevaar Foute installatie kan tot verhoogde werkplekconcentraties leiden De gebruiker van de installatie is verantwoordelijk oor het zich houden aan de wettelijk grens- waarden voor schadelijke stoffen op de werkplek. ˚ Na installatie werkplekconcentratie meten Fouteonderhoudscyclibijgasmediakunnentotverhoogdeconcentratieopdewerkplek leiden ˚ Onderhoudscyclusvastleggen Bijhetreinigenvanhetbuissysteem/deafzuigruimteversterktebelastingdoorschadelijke stoffen in de omgevingslucht ˚ Bijverminderingvanhetzuigvermogendoorafzettingeninhetbuisleidingsysteemvervuilde delen vervangen42

Voorgeschreven Gebruik Van Het Systeem Desoldeerrookafzuigingiseenmobieleltereenheidvoordeaf- scheidingvanpartikelsengassen.Hettoestelwordtvoordeltratie vanafzuigluchtbijsoldeer-,lijm-,reinigings-,drukprocessenenz. gebruikt en is voor het industriële continubedrijf geschikt. Waarschuwing! Verstikkingsgevaar, Vergiftigings- gevaar Ondeskundiggebruikkantotademhalingsproblemen, verstikken,vergiftigingofkankerleiden ˚ Partikels en gassen die niet met het ingezette ltermediumovereenkomen,mogennietafgezogen worden. ˚ Vloeistoffen alsook brandbare gassen mogen niet afgezogen worden ˚ Gebruikhettoestelnooitzonderlterofmetvollelter. ˚ Gebruik het toestel nooit zonder afdekking van de ventilator Het toestel werd voor het gebruik als oppervlakteafzuiging ontwor- pen en is niet geschikt voor directe afzuiging aan de soldeerbout. Dit toestal mag alleen bij kamertemperatuur en in binnenruimtes gebruikt worden. Hettoestelmagnietaantemperaturenboven50°C, open vuur of gecondenseerde oplosmiddelen blootgesteld worden. Het gebruik volgens de bestemming veronderstelt ook dat ˚ udezehandleidinginachtneemt, ˚ ualleanderebegeleidendedocumenteninachtneemt, ˚ u de nationale ongevalspreventievoorschriften op de plaats van gebruik in acht neemt. Gebruikersgroepen Wegensverschillendhogerisico‘sengevarenmogensommigehandelingenalleendoorgeschooldevaklui uitgevoerd worden. Handeling Gebruikersgroepen Installatievancomplexebuissystemenbijaanslui- ting van meerdere afzuigarmen Vakpersoneel met technische opleiding Vervangen van elektrische reserveonderdelen Elektrotechnicus Vastleggen van onderhoudsintervallen Veiligheidskracht Bedienen Wisselvandelter Leek Installatievancomplexebuissystemenbijaanslui- ting van meerdere afzuigarmen Vervangen van elektrische reserveonderdelen Technische leerling onder leiding en toezicht van een opgeleide vakman Voor eigenmachtig uitgevoerde veranderingen aan het toestel kan de fabrikant niet aansprake- lijk gesteld worden. Hetltersysteemmagenkelin een technisch perfecte staat in gebruik genomen worden. Toegepaste richtlijnen De Weller Zero Smog soldeerdamp afzuiging voor soldeerrook is conform de EG-conformiteitsverklaring volgens de fundamentele veiligheidsvereisten van de richtlijnen2004/108/EG, 2006/95/EGen2011/65/EU (RoHS).43

Technische Gegevens Afzuiging Laser Line LL150 MG140 AfmetingenLxbxh 340x340x680mm 13.4x13.4x26.8inch 340x340x680mm 13.4x13.4x26.8inch Gewicht 18 kg 18 kg Max.afvoerhoeveelheid 140m3/h(82,3CFM) 140m3/h(82,3CFM) Max.vacuüm 2.300 Pa 2.300 Pa Opgenomen vermogen 100 W 100 W Netspanning 110-240 V 50/60 Hz 110-240 V 50/60 Hz Glasbuisbeveiliging(5x20) 2x6,3AT,250V 2x6,3AT,250V Geluidsniveau op 1 m afstand <50dB(A) <50dB(A) Compactlter zweefstof-lterklasseH13 (99,95%partikeltotca. 0,12μm) gecombineerd met een breedbandgas- lter (100%AKF,50%Kalium- permanganaat) zweefstof-lterklasseH13 (99,95%partikeltotca. 0,12μm) gecombineerd met een breedbandgas- lter (50%AKF,50%Kalium- permanganaat) Interface Met behulp van de inter- face kan de installatie via een optionele interfa- ceadapter in volledige functieomvang bediend of op afstand bewaakt worden. Voor afstandsbediening Gebruik Neemhettoestelzoalsinhethoofdstuk„Ingebruikneming“beschre- ven in gebruik. Neem de betreffende gebruiksaanwijzingen van de aangesloten toestellen in acht. Controleerofdenetspanningmetdespanningophettypeplaatje overeenkomt. Machine alleen uitgeschakeld aan de stekkerdoos aansluiten. Debestmogelijkegasltratiewordtalsvolgtbereikt:

• Temperatuurvandeprocesluchtindegaslter<38°C

• Relatievevochtigheid<60%

• Gasmoleculen>30g/mol(ltratiebetermetgroteremoleculen)

• Kooktemperatuurvandegasmoleculen>0°C Attentie! Hoge concentratie schadelijke gassen leidt tot opwarming van de actieve kool. Om een niet toegestane opwarming uit te sluiten,moethettoestelvoorhet uitschakelen meerdere minuten zonder schadelijke gassen gebruikt worden. Aanwijzing Het toestel kan na het trans- portaandehoofdlterstof afgeven. Ervoor zorgen dat het toestel in een geschikte ruimte in gebruik genomen wordt.44

Wissel van de lter Waarschuwing! Voor alle werkzaamheden aan het apparaat de stekker uit het stopcon- tact nemen. Waarschuwing! Gebruik alléén origineel toebehoren en originele onderdelen. Geen veranderingen aan het toestel uitvoeren! Reparatiesmoetendoorpersonen uitgevoerd worden die door Weller zijn opgeleid. year MIN 1x De normale levensduur van een hoofdlterindeelektronische industrie bedraagt 1500 uur. Dehoofdltermoetminstenseen keer per jaar vervangen worden om een goede gasafscheiding te garanderen. Vervuilde lters moeten als gevaarlijk afval worden behandeld. Voer vervangen toestelonderdelen, lters of oude toestel conform de voorschriften van uw land af. Draag geschikte veiligheidsuitrusting. Denormalelevensduurvaneenhoofdlterinde elektronische industrie bedraagt 1500 uur. Dehoofdltermoetminstenseenkeerperjaar vervangen worden om een goede gasafscheiding te garanderen. Met een verschildrukmeting wordt de vervuilings- graadvandeltergemeten.Delterindicatiegeeft deactuelelterstandaan. Alarm weerklinkt en gele waarschuwings- lampje knippert: Aanbevolen levensduur van de lterisverstreken.(zielterindicatielooptijd/lter- indicatieafzuigvermogen) Alarm weerklinkt en het rode waarschuwings- lampje brandt continu: Zuigvermogen te laag. Deltereenheiduitschakelen.Mondstukken, buizen en afzuigarmen controleren en indien nodig reinigen. Als het alarm bij het volgende inschake- lenopnieuwweerklinkt,moetdeltervervangen worden. Wordenergeenmaatregelengetroffen,schakelt deltereenheidnavijfminutenuitomeenoverver- hitting te vermijden. Bijhetvervangenvandehoofdlterwordtde ltertijdalsvolgtteruggezet: DeUP/DOWN-toetsingedrukthoudenentegelijk de schakelaar inschakelen tot een signaal weer- klinkt. Toetsen loslaten en 5 s wachten en uitscha- kelen.Nanogeens5shettoestelinschakelen, ltertijdisgereset. Reiniging Omdecorrectewerkingtegaranderen,hetmondstuk,deafzuigarmendeverbindingsslangregelmatig reinigen. Foutmeldingen en verhelpen van fouten Melding/symptoom Mogelijke oorzaak Maatregelen om het probleem te verhelpen ˚ Geen afzuig vermogen ˚ Pijpsysteemondicht ˚ Pijpsysteemafdichten ˚ Filter vervuild ˚ Filter wisselen ˚ Toerental turbinevermogen ˚ Ingesteld toerental verhogen ˚ Hoogafzuiggeluid(lawaai) ˚ Luchtsnelheid via de Afzuigarm te groot ˚ Ingesteld toerental verlagen (minderhoeveelheidlucht) ˚ Toestel start niet op ˚ Thermische uitschakeling ˚ Toestel laten afkoelen. Na ca. 3 uur opnieuw inschakelen. ˚ Apparaat werkt niet ˚ Zekering is doorgebrand ˚ Gelieve met onze klantenservice contactoptenemen:technical- [e-mail] ˚ Toestel niet correct aangeslo- ten ˚ Aansluiting controleren45

Garantie Aanspraak op garantie van de koper verjaart een jaar na levering van het product. Dit geldt niet voor regresrechtvandekopervolgens§§478,479 BGB. Voor een door ons verleende garantie zijn we alleen aansprakelijk als de kwaliteits- of houdbaarheidsga- rantie door ons schriftelijk en met vermelding van het begrip„Garantie“afgegevenwerd. De garantie wordt door Weller gewaarborgd. De garantie vervalt bij ondeskundig gebruik en als doorongekwaliceerdepersoneningrepenuitgevo- erd werden. Technische wijzigingen voorbehouden! Gelieve u te informeren op www.WellerFT.com. Symbolen Attentie! Bedieningshandleiding lezen! Voor het uitvoeren van alle werk- zaamheden aan het toestel altijd de stekker uit het stopcontact trekken. ESD-conform design en ESD-con- forme werkplek CE-teken Britiskt konformitetsmärke Afvoer Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2012/19/ EUinzakeoudeelektrischeen lektronische apparaten en de toepassing daarvan binnen de nationalewetgeving,dientgebruikt elektrisch gereedschap geschei- den te worden ingezameld en te worden afgevoerd naar een recyclebedrijfdatvoldoetaande geldende milieu-eisen. Vervuildeltersmoetenalsgevaar- lijk afval worden behandeld. Voervervangentoestelonderdelen, ltersofoudetoestelconformde voorschriften van uw land af.46
