1451000ESDN - 용접기 Weller - 무료 사용 설명서

사용 설명서 1451000ESDN Weller

안전정보 | 규정된 사용조건 | 사용자 그룹 | 관리 및 유지보수 | 보증 | 기술자료 | 표지 | 표준설명 부품에

안전정보 | 규정된 사용조건 | 사용자 그룹 | 관리 및 유지보수 | 보증 | 기술자료 | 표지 | 표준설명 부품에

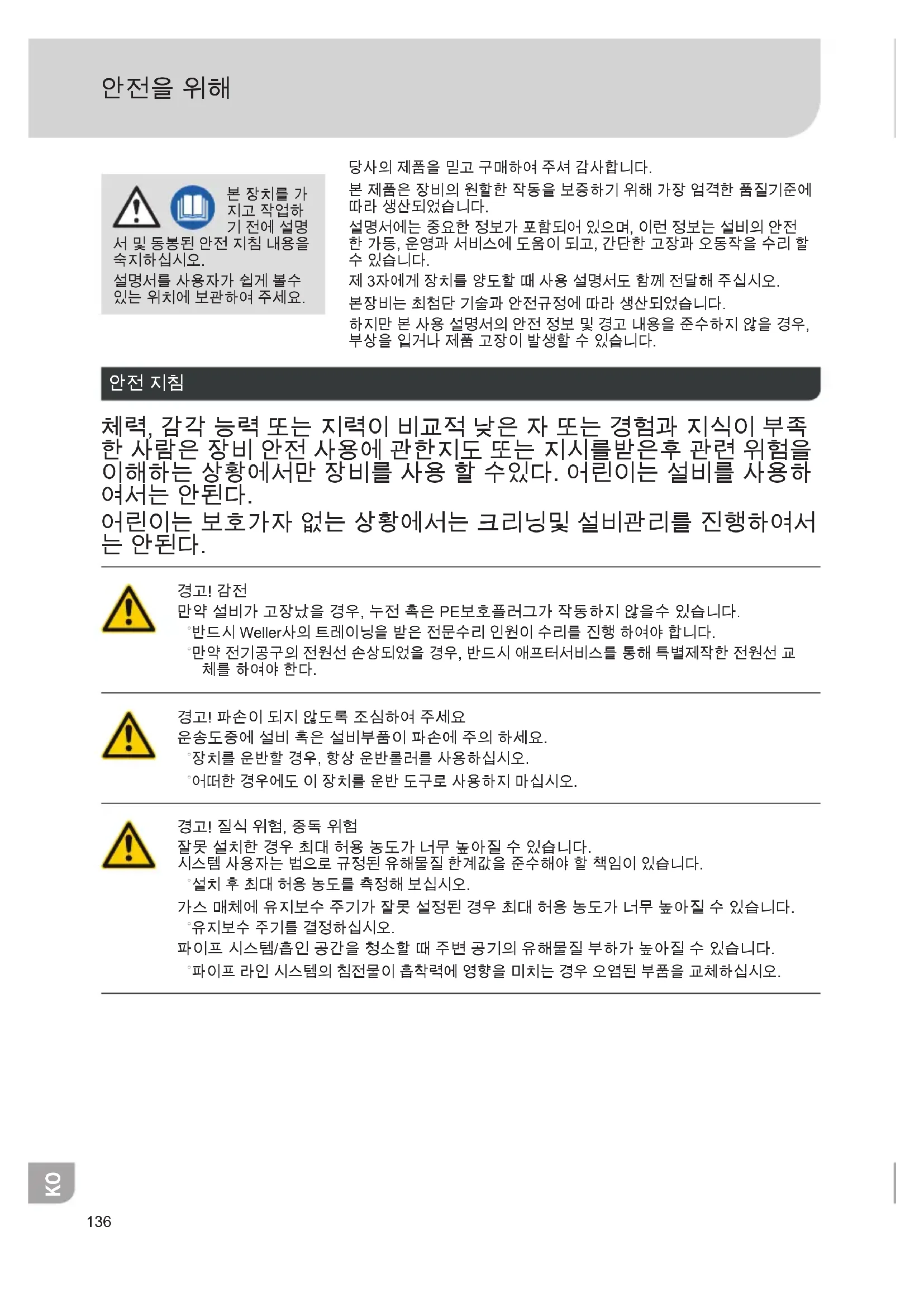

설명서를 사용자가 쉽게 볼수 있는 위치에 보관하여 주세요. 당사의 제품을 믿고 구매하여 주셔 감사합니다. 본 제품은 장비의 원할한 작동을 보증하기 위해 가장 엄격한 품질기준에 따라 생산되었습니다. 설명서에는 중요한 정보가 포함되어 있으며, 이런 정보는 설비의 안전 한 가동, 운영과 서비스에 도움이 되고, 간단한 고장과 오동작을 수리 할

제 3자에게 장치를 양도할 때 사용 설명서도 함께 전달해 주십시오. 본장비는 최첨단 기술과 안전규정에 따라 생산되었습니다. 하지만 본 사용 설명서의 안전 정보 및 경고 내용을 준수하지 않을 경우, 부상을 입거나 제품 고장이 발생할 수 있습니다.

체력, 감각 능력 또는 지력이 비교적 낮은 자 또는 경험과 지식이 부족 한 사람은 장비 안전 사용에 관한지도 또는 지시를받은후 관련 위험을 이해하는 상황에서만 장비를 사용 할 수있다. 어린이는 설비를 사용하

어린이는 보호가자 없는 상황에서는 크리닝및 설비관리를 진행하여서

만약 설비가 고장났을 경우, 누전 혹은 PE보호플러그가 작동하지 않을수 있습니다. ˚ 반드시 Weller사의 트레이닝을 받은 전문수리 인원이 수리를 진행 하여야 합니다. ˚ 만약 전기공구의 전원선 손상되었을 경우, 반드시 애프터서비스를 통해 특별제작한 전원선 교

경고! 파손이 되지 않도록 조심하여 주세요 운송도중에 설비 혹은 설비부품이 파손에 주의 하세요. ˚ 장치를 운반할 경우, 항상 운반롤러를 사용하십시오. ˚ 어떠한 경우에도 이 장치를 운반 도구로 사용하지 마십시오. 경고! 질식 위험, 중독 위험 잘못 설치한 경우 최대 허용 농도가 너무 높아질 수 있습니다. 시스템 사용자는 법으로 규정된 유해물질 한계값을 준수해야 할 책임이 있습니다. ˚ 설치 후 최대 허용 농도를 측정해 보십시오. 가스 매체에 유지보수 주기가 잘못 설정된 경우 최대 허용 농도가 너무 높아질 수 있습니다. ˚ 유지보수 주기를 결정하십시오. 파이프 시스템/흡인 공간을 청소할 때 주변 공기의 유해물질 부하가 높아질 수 있습니다. ˚ 파이프 라인 시스템의 침전물이 흡착력에 영향을 미치는 경우 오염된 부품을 교체하십시오.137

납땜 집진기는 입자와 가스를 분리하는 이동식 필터 장치입니다. 본 장치는 납땜, 접착, 세척, 압축 작업 등을 할 때 배출되는 공기를 여과 하는 데 사용되며, 산업용으로도 사용할 수 있습니다. 경고! 질식 위험, 중독 위험 부적절하게 사용할 경우 호흡 곤란, 질식, 중독 또는 암을 유발할 수 있습니다. ˚ 사용하는 필터 매체에 맞지 않는 미립자 및 가스를 흡인

˚ 액체 및 가연성 가스를 흡인해서는 안됩니다. ˚ 본 장치는 필터 없이 또는 필터가 꽉 찬 상태로 사용하지

˚ 어떠한 경우에도 휀의 커버 없이 장치를 사용하지 마십

본 장치는 표면 흡입 용도로 설계되었으며 납땜인두에서 직접 흡입하 는 것은 적합하지 않습니다. 본 장치는 실내 공간에서 실온에서만 사용할 수 있습니다.

50°C 이상의 온도, 개방된 불꽃 또는 응축된 용해제에 노출되어서는 안

납땜 스테이션 / 납땜 제거 스테이션은 당신이 원하는 작업을 가능하

˚ 모든 첨부파일을 준수 ˚ 사용 장소에 적용 할 수있는 국가 사고 예방 지침을 준수합니다.

위험과 잠재적 위험의 정도가 다르기 때문에 몇 가지 단계는 숙련 된 전문 직원에 의해 이루어져야한다. 작업절차 사용자 그룹 여러 석션 암 연결 시 복잡한 파이프 시스템의 설치 기술교육을 받은 전문인원 전기부품교체 전기기사 유지보수 주기 지정 안전전문가

여러 석션 암 연결 시 복잡한 파이프 시스템의 설치

전문가의 지도와 감독하에 훈련된 기술 연수생 장비 제조 업체는 장치의 무단 변 경에 대해 책임지지 않습니다. 본 필터 시스템은 기술적 결함이 전혀 없는 상태에서만 작동될 수

Weller 납 연기 제거기 Zero Smog는 가이드라인 24/18/EC, 26/95/EC 및 211/65/EU (RoHS)의 기본적인 안전 요건 에 따른 EC 적합성 선언 내용 에 일치합니다.138

흡기 장치 Laser Line LL150 MG140 치수 (길이 x 폭 x 높이) 340 x 340 x 680 mm

18 kg 18 kg 최대 공급량 140 m3/ h (82,3 CFM) 140 m3/ h (82,3 CFM) 최대 진공 2.300 Pa 2.300 Pa

110-240 V 50/60 Hz 110-240 V 50/60 Hz 유리관 퓨즈 (5 x 20) 2 x 6,3 AT, 250 V 2 x 6,3 AT, 250 V 1미터 거리에서 소음 수준 < 50 dB(A) < 50 dB(A) 컴팩트 필터 부유물질 필터 등급 H13 (99.95% 필터링, 입자 크 기: 0.12 μm까지) 와이드 밴드 가스 필터 적용 (100 % AKF, 50 % 과망간

부유물질 필터 등급 H13 (99.95% 필터링, 입자 크 기: 0.12 μm까지) 와이드 밴드 가스 필터 적용 (50% AKF, 50 % 과망간

인터페이스 인터페이스를 통해 옵션으 로 제공되는 인터페이스 어 댑터를 이용하여 시스템 조 작 또는 원격 감시에 모든 기능을 사용할 수 있습니다.

장치를 ‚작동‘ 장에 기술되어 있는 내용에 따라 작동시키십시오. 연결된 장치의 해당 사용 설명서 내용을 준수하십시오. 정격 전압이 라벨에 있는 전압과 일치하는지 확인하십시오. 장치는 전원이 꺼진 상태에서만 소켓에 연결하십시오. 가스를 여과시키는 가장 좋은 방법은 다음과 같습니다.

• 가스 필터에 있는 공기 온도 < 38 °C

• 가스 분자 > 30 g/mol (분자 크기가 클수록 잘 여과됨)필터링

기기 운반 후 메인 필터에서 분진 을 내보낼 수 있습니다. 기기가 적합한 공간에서 작동되고 있는

유해가스 농도가 높으며 활성탄 이 가열될 수 있습니다. 돌발적으 로 가열되는 것을 막으려면 분사 를 차단하기 전에 몇 분간 유해가 스 없이 작동시켜야 합니다.139

장비에 대하여 임의 조작을 진행하기전 에, 플러그를 콘센트에서 뽑아주세요.

WellerFT 교환용 부품은 정품만 사용

반드시 Weller사의 트레이닝을 받은 전 문수리 인원이 수리를 진행 하여야 합

year MIN 1x 전기 산업에서 메인 필터의 일반 수명은 1500시간입니다. 가스 분리가 잘 이루어지게 하려 면 메인 필터는 최소 일년에 한번

오염된 필터는 특수 폐기물로 취급해야 합니다. 교환된 부품, 필터 또는 폐장치는 해당 국가의 규정에 따라 폐기되어야 합니다. 적절한 보호장비를 착용하십시오. 전기 산업에서 메인 필터의 일반 수명은 1500시간입

가스 분리가 잘 이루어지게 하려면 메인 필터는 최소 일년에 한번 교체해야 합니다. 압력 차이를 측정하여 필터의 오염도를 파악합니다. 필터 디스플레이는 현재의 필터 상태를 표시합니다. 알람이 작동하고, 황색 경고등이 깜박이는 경우:: 필 터의 권장 수명이 경과되었습니다. (필터 디스플레 이 작동시간/필터 디스플레이 흡입 출력 확인) 알람이 울리고 지속적으로 적색 경고등 점등됨:: 흡 착력이 너무 약합니다. 필터 유닛을 끄십시오. 노즐, 튜브, 배기 암을 점검하고 필요한 경우 청소하십시 오. 다음 번에 전원을 켰을 때도 알람이 울리면, 필 터를 교체해야 합니다. 아무런 조치가 취해지지 않은 경우, 필터 유닛은 과 열 방지를 위해 5분 후 꺼집니다. 메인필터를 교환하면 필터 시간은 다음과 같이 초

UP/DOWN을 누르고 있는 상태에서 신호음이 울릴 때까지 스위치를 켜십시오. 버튼에서 손을 떼고, 5 초 기다린 후에 스위치를 끄십시오. 5초 후에 스위 치를 켜십시오. 필터 시간이 리셋되어 있습니다.

기능이 올바로 작동할 수 있도록 흡입기 암 및 연결 호스를 주기적으로 청소해 주십시오.

메세지/증상 가능한 원인 구조조치 ˚ 흡인력 부재 ˚ 파이프 시스템 누설 ˚ 파이프 시스템 밀폐 ˚ 필터 오염됨 ˚ 필터 교체 ˚ 터빈 회전속도 너무 낮음 ˚ 규정 속도 높이기 ˚ 흡인 소음 수준 높음 ˚ 배기 암을 통한 공기 속도 너무

˚ 규정 속도 낮추기 (공기량 더 적게) ˚ 기계가 작동되지 않습니

˚ 열 차단 ˚ 기계의 열기를 식혀 주십시오. 약 3 시간 후에 다시 전원을 켜십시오. ˚ 기기가 작동하지 않음 ˚ 퓨즈가 파손되었음 ˚ 아래 고객 서비스 센터로 문의해주 시기 바랍니다. technical-service@ weller-tools.com ˚ 기기가 제대로 연결되지 않음 ˚ 연결부를 점검하십시오.140

장치가 인도 된 후 일년 이상이되는 경우 구매자 는 장비의 물리적 결함으로 손해 배상을 청구 하여 서는 아니된다. . 해당 규정은 구매측에서 §§ 478, 479 BGB （독일연방법률공보）에 따라 제출한 배 상은 적용하지 않습니다. 사용하기 전에 용어 „보증“을 사용하여 서면으로 품질 이나 내구성 보증을 제공하는 것을 제외하고, 우리는 우리가 제공 한 보증으로 인한 손해에 대해 책임을지

제품 보증은 Weller가 책임집니다. 불타당한 사용 혹은 위임권을 부여하지 않은 사람들 이 함부로 설비를 개조하여 초래한 손상에 대하여, 보

기술적 변경 및 수정 홈페이지(www.WellerFT.com)에서 확인하십시오.

사용 설명서를 확인하십시오. 장치에서 작업하기 전에 항상 플러 그를 콘센트에서 뽑으십시오. 정전기 방지 디자인 및 정전기 방지

전동공구는 가정용 쓰레기로 버리 지 마십시오! 폐전기전자장치 관련 유럽연합 지침 2012/19/EU과 국가 법 적용에 따라 전동공구는 별도로 모아서 올바른 방식으로 재활용되

교환된 부품, 필터 또는 폐장치는 해당 국가의 규정에 따라 폐기되어 야 합니다.141
