1451000ESDN - Saldatrice Weller - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo 1451000ESDN Weller in formato PDF.
| Marca | Weller |
| Modello | 1451000ESDN |
| Tipo di prodotto | Saldatrice con aspirazione fumi |
| Dimensioni (L x l x A) | 340 x 340 x 680 mm |
| Peso | 18 kg |
| Alimentazione elettrica | 110-240 V, 50/60 Hz |
| Potenza assorbita | 100 W |
| Volume d'aria espulsa max. | 140 m³/h |
| Vuoto max. | 2 300 Pa |
| Livello sonoro a 1 m | < 50 dB(A) |
| Fusibile | 2 x 6,3 AT, 250 V (tubo di vetro 5x20 mm) |
| Tipo di filtro | Filtro compatto classe H13 (99,95% particelle fino a 0,12 µm) + filtro a gas a banda larga (50% AKF, 50% permanganato di potassio) |
| Durata del filtro principale | 1 500 ore (sostituzione almeno 1 volta all'anno) |
| Interfaccia | Compatibile con adattatore per telecomando e telesorveglianza |
| Funzioni principali | Aspirazione dei fumi di saldatura, indicatore di stato del filtro (verde/giallo/rosso), allarme acustico, arresto automatico dopo 5 min se ostruito |
| Utilizzo previsto | Aspirazione di superficie (non adatta per aspirazione diretta sul saldatore) |
| Condizioni di utilizzo | Temperatura ambiente <50°C, solo interni |
| Manutenzione e pulizia | Pulire regolarmente ugello, braccio di aspirazione e tubo flessibile; sostituire il filtro principale secondo indicatore |
| Sicurezza | Scollegare prima di qualsiasi intervento; utilizzare solo parti originali; riparazioni da personale formato |
| Ricambi e riparabilità | Filtri, fusibili e altri pezzi disponibili tramite il servizio clienti Weller |
| Garanzia | 12 mesi dalla consegna |
| Norme | CE, RoHS, RAEE |
Domande frequenti - 1451000ESDN Weller
Domande degli utenti su 1451000ESDN Weller
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Saldatrice in formato PDF gratuitamente! Trova il tuo manuale 1451000ESDN - Weller e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 1451000ESDN del marchio Weller.
MANUALE UTENTE 1451000ESDN Weller
IT Traduzione delle istruzioni originali
IT Interruttore On/Off
PT Interruptor de ligar e desligar
IT Indicatore del filtro rosso/giallo/verde
IT Messa in funzione dell'apparecchio
IT Indicatore filtro Autonomia
IT Indicatore filtro Potenza di aspirazione
IT Sostituire il prefiltro
PT Trocar o pré-filtro
IT Sostituire il filtro principale
PT Trocar o filtro principal
Prima di mettere in funzione
l'apparecchio e di utilizzarlo, si prega di leggere attentamente le presenti istruzioni per l'uso e le avvertenze sulla sicurezza allegate.
Conservare le presenti istruzioni in modo che siano accessibili a tutti gli utenti.
Vi ringraziamo per la fiducia accordataci con l'acquisto del presente apparecchio.
L'apparecchio è stato realizzato in base a criteri qualitativi molto severi, che ne assicurano il perfetto funzionamento.
Le presenti istruzioni per l'uso contengono importanti informazioni che permettono di mettere in funzione, utilizzare, eseguire la manutenzione in modo sicuro e conforme sull'apparecchio, nonché di eliminare autonomamente semplici anomalie.
Se l'apparecchio viene ceduto a terzi, consegnare sempre insieme allo stesso le relative istruzioni per l'uso.
L'apparecchio è stato prodotto in conformità agli attuali livelli tecnologici e secondo le regole tecniche di sicurezza riconosciute.
Ciononostante, nel caso in cui non vengano rispettate le avvertenze per la sicurezza riportate nella comunicazione sulla sicurezza allegata, nonché i segnali di avvertimento presenti in questo manuale, sussiste il rischio di danni personali e materiali.

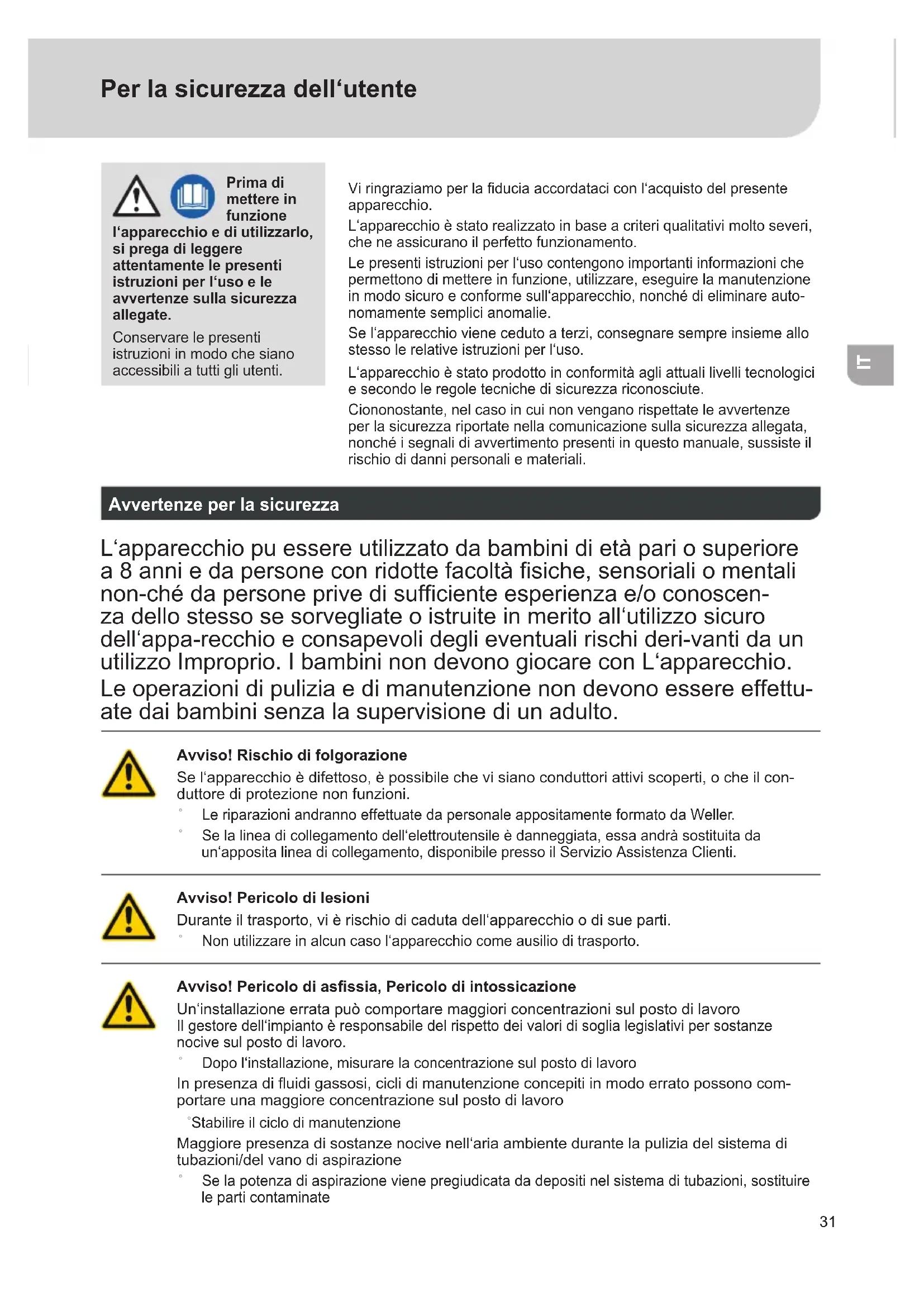

Avvertenze per la sicurezza
L'apparecchio pu essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali non-ché da persone prive di sufficiente esperienza e/o conoscenza dello stesso se sorvegliate o istruite in merito all'utilizzo sicuro dell'appa-recchio e consapevoli degli eventuali rischi deri-vanti da un utilizzo Improprio. I bambini non devono giocare con L'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza la supervisione di un adulto.
Avviso! Rischio di folgorazione
Se l'apparecchio è difettoso, è possibile che vi siano conduttori attivi scoperti, o che il conduttore di protezione non funzioni.
Le riparazioni andranno effettuate da personale appositamente formato da Weller.
Se la linea di collegamento dell'elettroutensile è danneggiata, essa andrà sostituita da un'apposita linea di collegamento, disponibile presso il Servizio Assistenza Clienti.
Avviso! Pericolo di lesioni
Durante il trasporto, vi è rischio di caduta dell'apparecchio o di sue parti.
Non utilizzare in alcun caso l'apparecchio come ausilio di trasporto.
Avviso! Pericolo di asfissia, Pericolo di intossicazione
Un'installazione errata può comportare maggiori concentrazioni sul posto di lavoro Il gestore dell'impianto è responsabile del rispetto dei valori di soglia legislativi per sostanze nocive sul posto di lavoro.
Dopo l'installazione, misurare la concentrazione sul posto di lavoro
In presenza di fluidi gassosi, cicli di manutenzione concepiti in modo errato possono comportare una maggiore concentrazione sul posto di lavoro
°Stabilire il ciclo di manutenzione
Maggiore presenza di sostanze nocive nell'aria ambiente durante la pulizia del sistema di tubazioni/del vano di aspirazione
Se la potenza di aspirazione viene pregiudicata da depositi nel sistema di tubazioni, sostituire le parti contaminate
Utilizzo Conforme
Direttive considerate
L'aspiratore per gas di brasatura Zero Smog corrisponde alla Dichiarazione di conformità CE, ai sensi dei requisiti fondamentali per la sicurezza delle direttive 2004/108/CE, 2006/95/CE e 2011/65/EU (RoHS).
Il produttore non si assume alcuna responsabilità nel caso in cui vengano arbitrariamente apportate eventuali modifiche all'apparecchio.
Il sistema di filtraggio andrà messo in funzione esclusivamente in condizioni tecniche a regola d'arte.
L'aspirazione fumi di saldatura è un'unità di filtraggio mobile destinata alla separazione di particelle e gas. L'apparecchio andrà utilizzato per filtrare aria di scarico in processi di saldatura, incollaggio, pulizia, stampa ecc. ed è idoneo al funzionamento continuo in ambito industriale.
Avviso! Pericolo di asfissia, Pericolo di intossicazione
Un utilizzo improprio può causare problemi respiratori, soffocamento, intossicazione o cancro
Non è consentito aspirare particelle e gas non corrispondenti al mezzo filtrante utilizzato
Non è consentito aspirare liquidi o gas infiammabili
°Non utilizzare in alcun caso l'apparecchio senza filtro, o con il filtro intasato
°Non utilizzare in alcun caso l'apparecchio senza copertura del ventilatore
L'apparecchio è stato concepito per l'impiego come aspiratore di superfici e non è adatto per l'aspirazione diretta sul saldatoio.
Il presente apparecchio andrà utilizzato esclusivamente a temperatura ambiente ed in ambienti interni. L'apparecchio non andrà esposto a temperature superiori ai 50 °C, a fiamme libere o a solventi condensati.
L'utilizzo conforme esclude altresì che:
°vengano osservate le presenti istruzioni,
vengano rispettate tutte le ulteriori documentazioni accompagnatorie,
vengano rispettate le normative antinfortunistiche nazionali sul luogo di impiego.
Gruppi utenti
Dati i diversi livelli di rischi e potenziali pericoli, alcune fasi operative sono riservate a personale specializzato ed appositamente istruito.
| Fase operativa Gruppi utenti | |
| Installazione di sistemi di tubazioni complessi in caso di collegamento di più bracci aspiranti | Personale specializzato in possesso di formazione tecnica |
| Sostituzione di parti elettriche di ricambio Elettricista | |
| Definizione degli intervalli di manutenzione Addetto | alla sicurezza |
| UtilizzoSostituzione del filtro | Non occorre preparazione specifica |
| Installazione di sistemi di tubazioni complessi in caso di collegamento di più bracci aspirantiSostituzione di parti elettriche di ricambio | Tecnici apprendisti, sotto la guida e la supervisione di un tecnico specializzato in possesso di preparazione specifica |
Dati Tecnici
| Aspirazione Laser Line LL150 MG140 | ||
| Dimensioni L x P x H 340 x 340 x 680 mm | 13.4 x 13.4 x 26.8 inch | 340 x 340 x 680 mm13.4 x 13.4 x 26.8 inch |
| Peso | 18 kg 18 kg | |
| Portata max. 140 m3/ h (82,3 CFM) 140 m3/ h (82,3 CFM) | ||
| Vuoto max. 2.300 Pa 2.300 Pa | ||
| Potenza assorbita | 100 W 100 W | |
| Tensione di rete | 110-240 V 50/60 Hz 110-240 V 50/60 Hz | |
| Fusibile a tubo in vetro (5 x 20) | 2 x 6,3 AT, 250 V 2 x 6,3 AT, 250 V | |
| Livello di rumorosità ad 1 m di distanza < 50 dB(A) < 50 dB(A) | ||
| filtro compatto | filtro per sostanze in sospensione classe H13 (99,95 % particelle fino a ca. 0,12 μm) combinato con un filtro per gas a banda larga (100 % AKF, 50 % Per-manganato di potassio) | filtro per sostanze in sospensione classe H13 (99,95 % particelle fino a ca. 0,12 μm) combinato con un filtro per gas a banda larga (50% AKF, 50 % Perman-ganato di potassio) |
| Interfaccia | Mediante l'apposita inter-faccia e previo impiego di un adattatore interfaccia opzionale, l'impianto può essere comandato o sor-vegliato a distanza in tutte le sue funzionalità. | Per telecomando |
Esercizio
Avviso
Durante il trasporto, dal filtro principale dell'apparecchio potrà fuoriuscire polvere. Accertarsi che l'apparecchio venga messo in funzione in un ambiente idoneo.
Attenzione!
Un'elevata concentrazione di gas nocivi comporta il riscaldamento dei carboni attivi. Per escludere un riscaldamento non ammesso, prima dello spegnimento l'apparecchio andrà fatto funzionare per alcuni minuti in assenza di gas nocivi.
Mettere in funzione l'apparecchio come descritto nel capitolo "Messa in funzione".
Attenersi alle istruzioni per l'uso degli apparecchi collegati.
Verificare che la tensione di alimentazione corrisponda alle indicazioni sulla targhetta.
Inserire la spina nella presa di corrente solo ad apparecchio spento Il migliore filtraggio dei gas si otterrà nel seguente modo:
- Temperatura dell'aria di processo nel filtro gas < 38 °C
• Umidità relativa < 60 % - Molecole di gas > 30 g/mol (filtraggio migliore con molecole di maggiori dimensioni)
• Temperatura di ebollizione delle molecole di gas > 0 °C
Sostituzione del filtro
Avviso!
Prima di effettuare qualsiasi lavoro sull'apparecchio, estrarre la spina
dalla presa di corrente
Avviso!
Utilizzare soltanto pezzi di ricambio originali.
Non apportare alcuna modifica all'apparecchio!
Le riparazioni andranno effettuate da personale appositamente formato da
Weller.
MIN 1x
Nell'industria elettronica, la normale durata utile di un filtro principale è pari a 1500 ore.
Il filtro principale andrà sostituito almeno una volta all'anno, al fine di garantire la corretta separazione dei gas.
I filtri sporchi devono essere trattati come rifiuti speciali.
Provvedere allo smaltimento della parti dell'apparecchio sostituite, dei filtri o delle vecchie apparecchiature nel rispetto delle normative vigenti nel proprio Paese.
Indossare equipaggiamento protettivo di tipo adatto.
Nell'industria elettronica, la normale durata utile di un filtro principale è pari a 1500 ore.
Il filtro principale andrà sostituito almeno una volta all'anno, al fine di garantire la corretta separazione dei gas.
Il grado di contaminazione del filtro è rilevato mediante misurazione della pressione differenziale. L'indicatore filtro indica le condizioni attuali del filtro.
Viene emesso il segnale di allarme e la spia di avviso gialla lampeggia: La durata utile consigliata del filtro è terminata. (vedi Indicatore filtro Autonomia / Indicatore filtro Potenza di aspirazione)
Viene emesso il segnale di allarme e la spia di avviso rossa si accende con luce fissa:
Potenza di aspirazione insufficiente. Spegnere l'unità di filtraggio. Controllare ugelli, tubi e bracci di estrazione e all'occorrenza pulirli. Qualora l'allarme venga nuovamente emesso alla prossima accensione, il filtro andrà sostituito.
Qualora non si adottino provvedimenti, l'unità di filtraggio si spegnerà dopo cinque minuti, al fine di impedire surriscaldamenti.
Nel sostituire il filtro principale, il tempo di filtraggio andrà resettato nel seguente modo:
Mantenere premuti i tasti UP/DOWN e contemporaneamente attivare l'interruttore, sino a quando non venga emesso un segnale acustico. Rilasciare i tasti, attendere 5 secondi e spegnere. Dopo altri 5 secondi, accendere l'apparecchio: il tempo di filtraggio sarà ora resettato.
Pulizia
Per garantire un corretto funzionamento, pulire con regolarità l'ugello, il braccio di aspirazione ed il tubo flessibile di raccordo.
Messaggi d'errore e problemi
| Messaggio/Sintomo Possibile causa Misure correttive | ||
| °Manca la capacità d'aspirazione | ° Tubi non a tenuta | ° Chiudere a tenuta i tubi |
| ° Filtro sporco | ° Sostituire il filtro | |
| °Velocità della turbina insufficiente | °Aumentare la velocità nominale | |
| °Elevati rumori d'aspirazione nominale | °La velocità dell'aria attraverso il braccio d'aspirazione è eccessiva | °Ridurre la velocità (meno quantità d'aria) |
| °L'apparecchio non si avvia | ° Disinserimento termico | ° Lasciar raffreddare l'apparecchio. Dopo circa 3 ore, riaccenderlo. |
| °Il dispositivo non funziona | ° Fusibile bruciato | ° Si prega di rivolgersi al nostro Servizio Assistenza Clienti: technical-service@weller-tools.com |
| °Apparecchio collegato non correttamente | ° Controllare il collegamento | |
Garanzia
I diritti di reclamo dell'acquirente per eventuali difetti decadono dopo un anno dalla consegna. Tale condizione non si applica ai diritti di recesso dell'acquirente secondo §§ 478, 479 BGB.
Il produttore risponde della garanzia fornita solo se la garanzia di qualità e di durata è stata fornita dal produttore per iscritto e con l'impiego del termine
„Garanzia“.
La garanzia verrà assunta da Weller.
La garanzia decadrà in caso di utilizzo non conforme o qualora persone non qualificate abbiano effettuato interventi.
Con riserva di modifiche tecniche.
Per ulteriori informazioni: www.WellerFT.com.
Simboli
Attenzione!
Leggere le Istruzioni d'uso.
Prima di effettuare qualsiasi intervento sull'apparecchio, estrarre sempre il connettore dalla presa.
Concezione e postazione di lavoro a norma ESD
Contrassegno CE
Marchio di conformità britannico
Smaltimento
Non gettare le apparecchiature elettriche tra i rifiuti domestici. Secondo la Direttiva Europea 2012/19/EU sui rifiuti di pparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere accolte separatamente, al fine di essere reimpiegate in modo eco-compatibile.
I filtri sporchi devono essere trattati come rifiuti speciali.
Provvedere allo smaltimento della parti dell'apparecchio sostituite, dei filtri o delle vecchie apparecchiature nel rispetto delle normative vigenti nel proprio Paese.
IT Dichiarazione CE di conformità
Dichiariamo che i prodotti dotati di contrassegno adempiano alle seguenti Direttive:
Incaricati di redigere la documentazione tecnica.
