1451000ESDN - 焊接机 Weller - 免费用户手册
免费查找设备手册 1451000ESDN Weller PDF格式.
| 品牌 | Weller |
| 型号 | 1451000ESDN |
| 产品类型 | 焊接机器（烟雾吸收） |
| 尺寸（长 x 宽 x 高） | 340 x 340 x 680 mm |
| 重量 | 18 kg |
| 电源 | 110-240 V, 50/60 Hz |
| 功耗 | 100 W |
| 最大排气量 | 140 m³/h |
| 最大真空度 | 2 300 Pa |
| 1米处噪音水平 | < 50 dB(A) |
| 保险丝 | 2 x 6.3 AT, 250 V (玻璃管 5x20 mm) |
| 过滤器类型 | 紧凑型 H13 级过滤器（99.95% 颗粒物，可达 0.12 µm）+ 宽带气体过滤器（50% AKF，50% 高锰酸钾） |
| 主过滤器寿命 | 1,500 小时（每年至少更换一次） |
| 接口 | 兼容遥控和远程监控适配器 |
| 主要功能 | 焊接烟雾吸收，过滤器状态指示器（绿/黄/红），声音报警，堵塞后 5 分钟自动停机 |
| 预期用途 | 表面抽风（不适用于直接对烙铁抽风） |
| 使用条件 | 环境温度 <50°C，仅限室内 |
| 维护与清洁 | 定期清洁喷嘴、抽风臂和软管；根据指示器更换主过滤器 |
| 安全 | 干预前断开电源；仅使用原装零件；由经过培训的人员进行维修 |
| 备件与可维修性 | 过滤器、保险丝和其他零件可通过 Weller 售后服务获得 |
| 保修 | 自交货起 12 个月 |
| 标准 | CE, RoHS, WEEE |
常见问题 - 1451000ESDN Weller
用户关于以下问题的提问 1451000ESDN Weller
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 焊接机 免费PDF格式！查找您的手册 1451000ESDN - Weller 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 1451000ESDN 品牌 Weller.
用户手册 1451000ESDN Weller
该设备严格按照质量标准生产，从而确保了设备运行顺畅。
说明中包含重要信息，这些信息可帮助您安全正确地启动、运行和维护设备，并帮助您自行排除简单的故障。
将设备转交给第三方时，必须连同使用说明一起。
设备按照有关安全的先进技术和公认规则生产。
尽管如此，如果不遵守本说明书中的安全说明和警告提示，仍然可能导致人身伤害和财产损失。

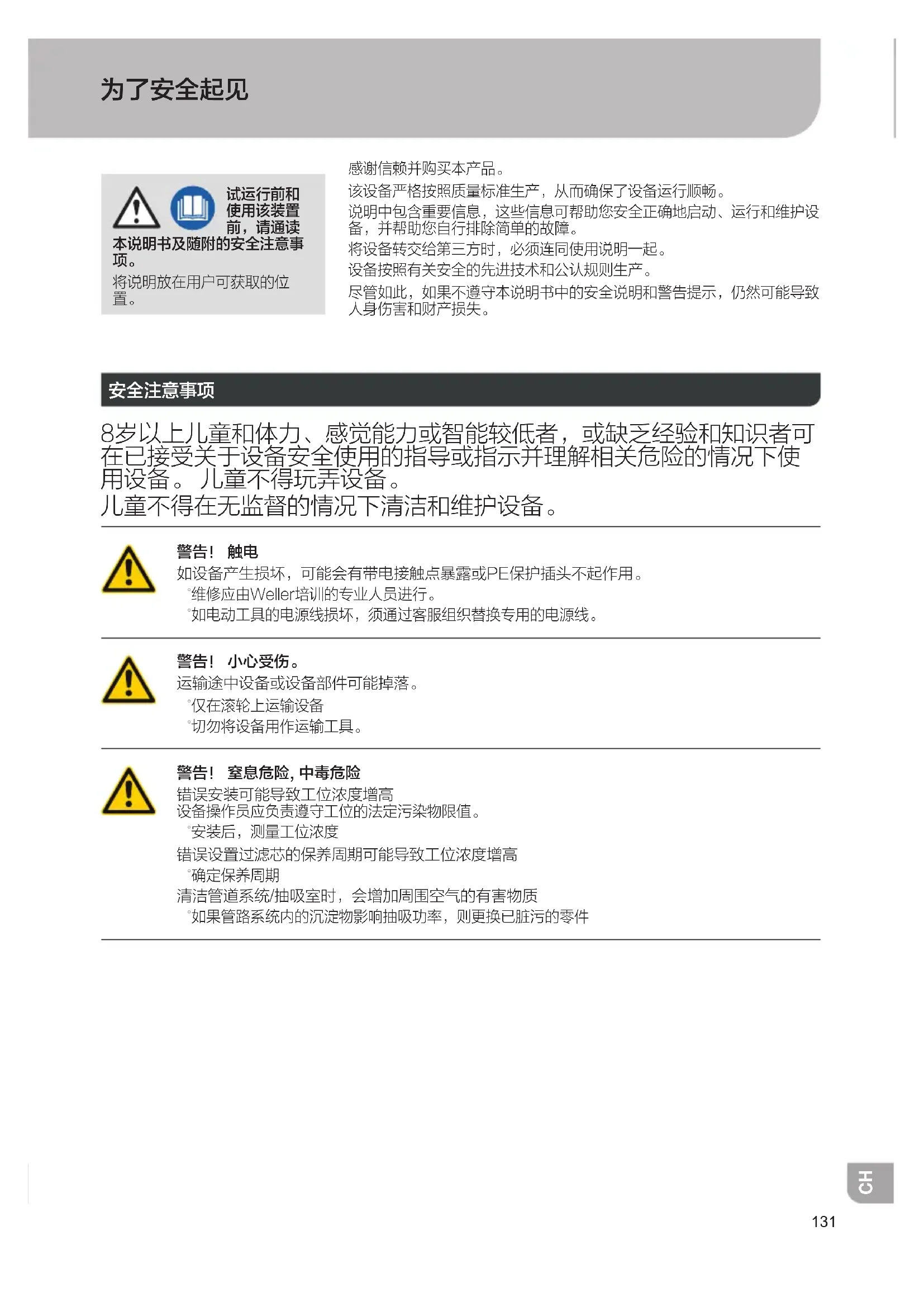

安全注意事项
8岁以上儿童和体力、感觉能力或智能较低者，或缺乏经验和知识者可在已接受关于设备安全使用的指导或指示并理解相关危险的情况下使用设备。儿童不得玩弄设备。
儿童不得在无监督的情况下清洁和维护设备。
警告！触电
如设备产生损坏，可能会有带电接触点暴露或PE保护插头不起作用。
维修应由Weller培训的专业人员进行。
如电动工具的电源线损坏，须通过客服组织替换专用的电源线。
警告！小心受伤。
运输途中设备或设备部件可能掉落。
仅在滚轮上运输设备
切勿将设备用作运输工具。
警告！窒息危险，中毒危险
错误安装可能导致工位浓度增高
设备操作员应负责遵守工位的法定污染物限值。
安装后，测量工位浓度
错误设置过滤芯的保养周期可能导致工位浓度增高
确定保养周期
清洁管道系统/抽吸室时，会增加周围空气的有害物质
如果管路系统内的沉淀物影响抽吸功率，则更换已脏污的零件
规定的使用条件
重视的规定
威乐焊接烟气抽吸装置Zero Smog符合EC一致性声明、24/18/EG、26/95/EG和211/65/EU（RoHS）指令的基本安全要求。
焊接烟气抽排装置是一个移动过滤单元，用来分离颗粒物和气体。在焊接、粘接、清洁、压接等等过程中，设备用于过滤废气，并且适合工业环境下的持久运行。
警告！窒息危险，中毒危险
不符合规定的使用可能导致呼吸不适、窒息、中毒或致癌不允许抽吸与所用过滤器介质不符的颗粒物和气体。
不允许抽吸液体以及可燃气体
切勿在没有过滤器或过滤器已满的情况下使用设备。
切勿在没有风扇盖板的情况下使用设备
对于对设备擅自开展的改装，制造商不会承担任何责任。
过滤系统仅在技术性能完好的条件下才能使用。
设备设计用于表面抽吸，不适用于直接在焊接棒上抽吸。
该设备仅允许室温条件下在室内使用。不允许将装置暴露在温度超过50°C、明火或浓缩溶剂环境中。
焊台和拆焊台的预期使用还包括…要求
°遵照指示，
°遵照所有随付文件，
°在使用地点遵守适用的国家事故预防规范。
用户群体
由于危险和潜在危险程度的不同，几个工作步骤仅可由受过培训的专业人士进行操作。
| 工作步骤 用户群体 | |
| 连接多个抽吸臂时,安装综合性管道系统 具有技术培训的专业人员 | |
| 更换电气备件 电工/电气技师 | |
| 确定保养周期 安全专家 | |
| 操作 更换过滤器 | 非专门人员 |
| 连接多个抽吸臂时,安装综合性管道系统 更换电气备件 | 训练有素的专家指导和监督下的技术培训生 |
技术数据
| 抽吸装置 Laser Line LL150 MG140 | ||
| 尺寸,长×宽×高340×340×680 mm | 13.4×13.4×26.8 inch | 340×340×680 mm13.4×13.4×26.8 inch |
| 重量 | 18 kg 18 kg | |
| 最大输送量140 m3/h (82,3 CFM) 140 m3/h (82,3 CFM) | ||
| 最大真空2.300 Pa 2.300 Pa | ||
| 功率 | 100 W 100 W | |
| 电压 | 110-240 V 50/60 Hz 110-240 V 50/60 Hz | |
| 玻璃管固定装置(5×20) | 2×6,3 AT, 250 V 2×6,3 AT, 250 V | |
| 1米距离的噪声级<50 dB(A)<50 dB(A) | ||
| 紧凑型过滤器颗粒过滤器等级H13 | (99.95%的颗粒物,最大约0.12 μm)配合一个宽带气体过滤器使用(100 % AKF, 50 % 高锰酸钾) | 颗粒过滤器等级H13(99.95%的颗粒物,最大约0.12 μm)配合一个宽带气体过滤器使用(50% AKF, 50 % 高锰酸钾) |
| 接口 | 借助接口,可通过选装的接口适配器操作或远程监控设备的所有功能。 | 用于遥控 |
运行
提示
运输后，装置可能在主滤器上释放灰尘。确保装置在合适的房间内投入运行。
注意!
有毒气体浓度高时会导致活性炭变热。为避免不允许的变热情况出现，在关闭装置前应让其在无有害气体的环境中运行数分钟。
如 “试运行” 一章所述，运行设备。
请注意所连接装置相应的操作说明。
请检查电源电压是否与型号铭牌上的数据一致。
仅在关闭状态下将装置连接到插座上。
最佳的气体过滤效果可通过以下方法实现：
气体过滤器中过程空气的温度 < 38^ C
相对湿度 < 60%
气体分子 >30 ~g / mol (分子较大时, 过滤效果更好)
气体分子的沸腾温度 >0^ C
更换过滤器
警告！
对机器进行任何操作前，请将插头拔出插座。
警告！
必须使用WellerFT原厂备件。
决不允许在装置上进行更改！
维修应由Weller培训的专业人员进行。
MIN 1x
电子行业中主滤器的正常使用寿命为1500小时。
主滤器应至少每年更换一次，以确保正常的气体分离。
脏污的过滤器必须作为特殊废弃物处理。
请根据您所在国家的规定对更换下来的设备部件、过滤器或旧设备进行废弃处理。
请穿戴合适的防护装置。
电子行业中主滤器的正常使用寿命为1500小时。
主滤器应至少每年更换一次，以确保正常的气体分离。
使用压差测量装置探测过滤器污染度。过滤器显示器显示当前过滤器状态。
警报响起，黄色警告灯闪烁：：已超过建议的过滤器使用寿命。（参见过滤器显示运行时间/过滤器显示抽排性能）
警报响起，红色警告灯持续亮起：抽吸功率过
低。关闭过滤器单元。检查喷嘴、管道和抽排臂，必要时进行清洁。如在下一次接通时再次发出警报，则必须更换过滤器。
如未采取措施，过滤器单元五分钟后自动关闭，以避免过热。
更换主过滤器时，按以下方式复位过滤时间：
按住向上/向下，并同时接通开关，直至发出一声信号音。松开按钮，并且等待5秒，然后关闭。再等待5秒后接通设备，过滤时间已复位。
清洁
为了确保功能正常，定期清洁喷嘴、提取臂和连接软管。
错误信息和错误清楚
| 信息/征兆 可能的原因 补救措施 | ||
| 抽吸功率缺失 | 管道系统泄漏 | 密封管道系统 |
| 过滤器脏污 | 更换过滤器 | |
| 涡轮转速过低 | 提高标准转速 | |
| 抽吸噪音大 | 抽吸臂中的空气速度过大 | 降低标准转速(风量小) |
| 设备不启动 | 热关断 | 让设备冷却。约3个小时后再次开启。 |
| 装置失灵 | 保险丝熔断 | 请联系我们的客户服务:technical-service@weller-tools.com |
| 装置未按规定连接 | 检查接口 | |
保修
向买方交付设备一年后，买方无权就设备物理缺陷提出索赔。这条规定不适用买方根据 § § 478, 479 BGB（德国联邦法律公报）提出的索赔。
除非使用前，我方使用术语“保修”书面提供质量或耐用性保修，否则我方不对因我方提供的保修引起的索赔承担责任。
Weller公司承担质量保修。
如因不当使用或未经授权的人士篡改设备导致设备损坏，保修无效。
根据技术更改和修改
请登录www.WellerFT.com了解信息。
图标
注意!
请阅读操作说明！
在设备上执行任何操作前，请务必将插头从插座中拔下。
防静电设计和防静电工位
CE符合性标志
英国合格标记
废弃处置
不要将电动工具作为生活垃圾废弃！根据欧洲指令2012/19/EU关于废弃电气和电子设备的规定以及国家法规，必须将用过的电动工具单独收集起来，以无害环境的方式进行回收利用。
脏污的过滤器必须作为特殊废弃物处理。
请根据您所在国家的规定对更换下来的设备部件、过滤器或旧设备进行废弃处理。
