KÄYTTÖOHJE 1451000ESDN Weller

Tämänyhteydessänäyttöön tulee hetkeksi asetettu ohjearvo.

Punainen/keltainen/vihreäsuo- datinnäyttö

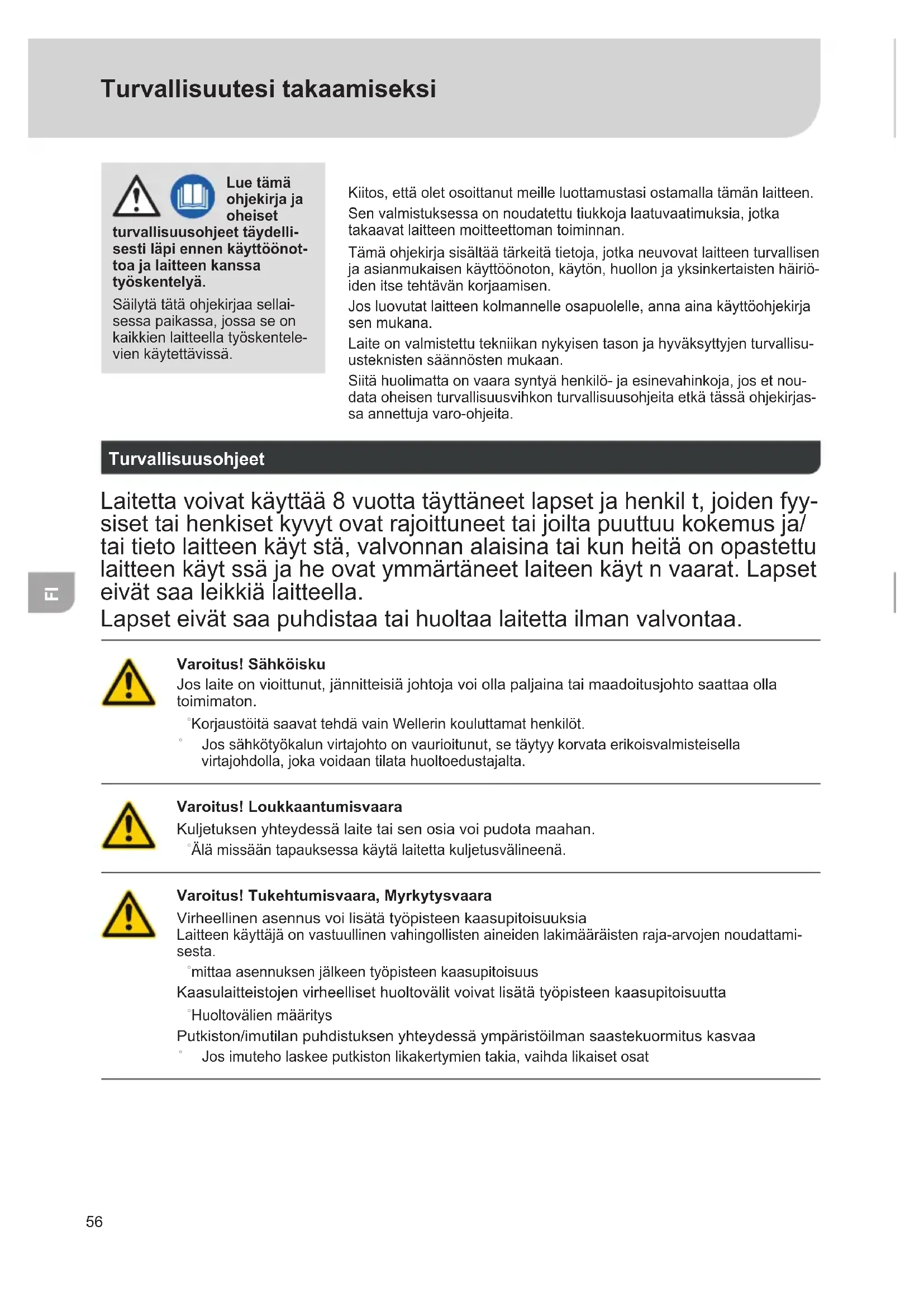

Turvallisuutesi takaamiseksi Lue tämä ohjekirja ja oheiset turvallisuusohjeet täydelli- sesti läpi ennen käyttöönot- toa ja laitteen kanssa työskentelyä. Säilytätätäohjekirjaasellai- sessapaikassa,jossaseon kaikkienlaitteellatyöskentele- vienkäytettävissä. Kiitos,ettäoletosoittanutmeilleluottamustasiostamallatämänlaitteen. Senvalmistuksessaonnoudatettutiukkojalaatuvaatimuksia,jotka takaavat laitteen moitteettoman toiminnan. Tämäohjekirjasisältäätärkeitätietoja,jotkaneuvovatlaitteenturvallisen jaasianmukaisenkäyttöönoton,käytön,huollonjayksinkertaistenhäiriö- iden itse tehtävän korjaamisen. Josluovutatlaitteenkolmannelleosapuolelle,annaainakäyttöohjekirja sen mukana. Laiteonvalmistettutekniikannykyisentasonjahyväksyttyjenturvallisu- usteknisten säännösten mukaan. Siitähuolimattaonvaarasyntyähenkilö-jaesinevahinkoja,josetnou- data oheisen turvallisuusvihkon turvallisuusohjeita etkä tässä ohjekirjas- sa annettuja varo-ohjeita. Turvallisuusohjeet Laitettavoivatkäyttää8vuottatäyttäneetlapsetjahenkilt,joidenfyy- sisettaihenkisetkyvytovatrajoittuneettaijoiltapuuttuukokemusja/ taitietolaitteenkäytstä,valvonnanalaisinataikunheitäonopastettu laitteenkäytssäjaheovatymmärtäneetlaiteenkäytnvaarat.Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa. Varoitus! Sähköisku Joslaiteonvioittunut,jännitteisiäjohtojavoiollapaljainataimaadoitusjohtosaattaaolla toimimaton. ˚ Korjaustöitä saavat tehdä vain Wellerin kouluttamat henkilöt. ˚ Jossähkötyökalunvirtajohtoonvaurioitunut,setäytyykorvataerikoisvalmisteisella virtajohdolla,jokavoidaantilatahuoltoedustajalta. Varoitus! Loukkaantumisvaara Kuljetuksenyhteydessälaitetaisenosiavoipudotamaahan. ˚ Älämissääntapauksessakäytälaitettakuljetusvälineenä. Varoitus! Tukehtumisvaara, Myrkytysvaara Virheellinenasennusvoilisätätyöpisteenkaasupitoisuuksia Laitteenkäyttäjäonvastuullinenvahingollistenaineidenlakimääräistenraja-arvojennoudattami- sesta. ˚ mittaaasennuksenjälkeentyöpisteenkaasupitoisuus Kaasulaitteistojenvirheellisethuoltovälitvoivatlisätätyöpisteenkaasupitoisuutta ˚ Huoltovälienmääritys Putkiston/imutilanpuhdistuksenyhteydessäympäristöilmansaastekuormituskasvaa ˚ Josimuteholaskeeputkistonlikakertymientakia,vaihdalikaisetosat57

Tarkoituksenmukainen Käyttö Juotossavuimurionmukanakuljetettavasuodatinyksikkökaasujen jahiukkastenerotukseen.Laitettakäytetäänpoistoilmansuodatta- miseenjuotos-,liimaus-,puhdistus-,puristusprosesseissayms.jase soveltuujatkuvaanteollisuuskäyttöön. Varoitus! Tukehtumisvaara, Myrkytysvaara Epäasianmukainenkäyttövoiaiheuttaahengitysvaikeu- ksia,tukehtumisvaaran,myrkytysvaarantaisyöpää ˚ Käytettävällesuodatusvälineellesopimattomia hiukkasia ja kaasuja ei saa imuroida. ˚ Nesteitä ja palonarkoja kaasuja ei saa imuroida ˚ Älämissääntapauksessakäytälaitettailman suodatintataitäydensuodattimenkanssa. ˚ Älämissääntapauksessakäytälaitettailman tuulettimen suojusta Laite on suunniteltu pintaimuriksi ja siksi se sopii suoraan juotoskol- vista tehtävään imurointiin. Tätälaitettasaakäyttäävainhuonelämpötilassajasisätiloissa. Laitettaeisaaaltistaayli50°Clämpötiloille,avotulelleeikäkondensoitu- neille liuottimille. Määräystenmukainenkäyttösisältäämyössen,että ˚ noudatattätäohjekirjaa, ˚ noudatatkaikkiamuitamukanaoleviaasiakirjoja, ˚ noudatatmaakohtaisiatapaturmantorjuntamääräyksiäkäyttöpaikal- la. Käyttäjäryhmät Suuremmanonnettomuusvaarantakiajoitakintyövaiheitasaavattehdävainkoulutetutammattihenkilöt. Työvaihe Käyttäjäryhmät Monimutkaistenputkistojenasennuskytkettäessä useampia imuvarsia Teknisen koulutuksen omaava ammattihenkilöstö Sähköisten varaosien vaihto Sähköasentajat Huoltovälienmääritys Turvallisuusammattilaiset Laitteenkäyttö Suodattimen vaihto Työntekijät Monimutkaistenputkistojenasennuskytkettäessä useampia imuvarsia Sähköisten varaosien vaihto Teknisen alan oppisopimuskoulutettavat koulutetun ammattilaisen valvonnassa Valmistaja ei ota mitään vastuuta laitteeseen ominpäin tehdyistämuutoksista. Suodatinjärjestelmän saa ottaa käyttöönvainsilloin,kunse on teknisesti moitteettomassa kunnossa. Noudatetut direktiivit WELLERjuottosavunpoistoi- muriZeroSmogvastaaEU:n vaatimustenmukaisuusvakuu- tus ta turvallisuusdirektiivii 2004/108/EU,2006/95/EUja 2011/65/EU(RoHS)mukaan.58

Tekniset Arvot Imuri Laser Line LL150 MG140 MitatPxLxK 340x340x680mm 13.4x13.4x26.8inch 340x340x680mm 13.4x13.4x26.8inch Paino 18 kg 18 kg Max.syöttöteho 140m3/h(82,3CFM) 140m3/h(82,3CFM) Max.alipaine 2.300 Pa 2.300 Pa Tehonotto 100 W 100 W Verkkojännite 110-240 V 50/60 Hz 110-240 V 50/60 Hz Lasiputkisulake(5x20) 2x6,3AT,250V 2x6,3AT,250V Melutaso1metäisyydellä <50dB(A) <50dB(A) Yhdistelmäsuodatin LuokanH13pölynsuodatin (99,95%hiukkasiaainan. 0,12μmiinasti) yhdistetty laajakaistakaasusuodat- timella (100%AKF,50%Kalium- permanganaattia) LuokanH13pölynsuodatin (99,95%hiukkasiaainan. 0,12μmiinasti) yhdistetty laajakaistakaasusuodat- timella (50%AKF,50%Kalium- permanganaattia) Liitäntä Liittymänavullalaitteis- toa voidaan ohjata tai etävalvoa valinnaisen liittymäadapterinvälityk- sellätäydellätoimintalaa- juudellaan. Kauko-ohjaukseen Käyttö Otalaitekäyttöönkutenluvussa„Käyttöönotto“onkuvattu. Noudatakulloisiakinkytkettyjenlaitteidenkäyttöohjeita. Tarkasta,ettäverkkojännitevastaatyyppikilvessäannettualukemaa. Laitteenkäynnistyskytkinonoltava0-asennossa,kuntulppatyönne- tään pistorasiaan. Parasmahdollinenkaasunsuodatussaavutetaanseuraavasti:

• Prosessi-ilmanlämpötilakaasunsuodattimessa<38°C

• Suhteellinenkosteus<60%

• Kaasumolekyylit>30g/mol(suodatustehokkaampisuuremmilla molekyyleillä)

• Kaasumolekyylienkiehumislämpötila>0°C Huomio! Korkea haitallisten kaasujen pi- toisuus voi aiheuttaa aktiivihiilen lämpenemistä.Kielletynläm- penemisen estämiseksi laitetta tuleekäyttääennentoiminnan katkaisemista useita minuutteja ilman haitallisia kaasuja. HUOMIO Laitteen pääsuodattimesta voitullapölyäuloskul- jetuksenjälkeen.Varmista, ettälaiteotetaankäyttöön sopivassa huonetilassa.59

Suodattimen vaihto Varoitus! Ennen korjaus- ja huoltotöiden aloittamista on pistotulppa irrotettava pistorasiasta. Varoitus! Käyttäkääainoastaanalkuperäisiä varaosia. Älä tee mitään muutoksia laitteeseen! Korjaustöitä saavat tehdä vain Welle- rin kouluttamat henkilöt. year MIN 1x Pääsuodattimen normaali elinikä elektroniikkateollisuudessa on 1500 tuntia. Asianmukaisen kaasunerotuk- sen takaamiseksi pääsuodatin tulisi vaihtaa vähintään kerran vuodessa. Likaantuneet suodattimet on käsiteltävä eriko- isjätteenä. Hävitä vaihdetut laiteosat, suodattimet ja käytöstä poistetut laitteet omassa maassasi voimassa olevien määräysten mukaisesti. Käytäsopivaasuojavaatetusta. Pääsuodattimen normaali elinikä elektroniikkateolli- suudessa on 1500 tuntia. Asianmukaisen kaasunerotuksen takaamiseksi pää- suodatin tulisi vaihtaa vähintään kerran vuodessa. Paine-eromittauksen avulla mitataan suodattimen likaisuusaste.Suodatinnäyttöilmoittaasuodattimen tämänhetkisen kunnon. Hälytysääni kuuluu ja keltainen varoitusvalo vilkkuu: Suodattimen suositeltu elinikä on kulunut loppuun.(katsoKäyttöajansuodatinnäyttö/imute- honsuodatinnäyttö) Hälytysääni kuuluu ja punainen varoitusvalo palaa jatkuvasti: Imuteholiianmatala.Kytkesuo- datinyksikköpoispäältä.Tarkastasuuttimet,putket jaimuvarretjapuhdistatarvittaessa.Joshälyty- säänikuuluuseuraavankäynnistyksenyhteydessä uudelleen,suodatintäytyyvaihtaa. Josmitääntoimenpiteitäeitehdä,suodatinyksik- kökytkeytyyviidenminuutinkuluttuapoispäältä ylikuumenemisenestämiseksi. Pääsuodattimenvaihdonyhteydessäsuodatusaika palautetaanseuraavastialkutilaan: PidäUP/DOWN-painikkeitapainettunajakytke samallakytkinpäälle,kunneskuuletmerkkiää- nen.Vapautapainikkeetjaodota5sjakytkepois päältä.Odotettuasijälleen5skytkelaitepäälle, suodatusaika on palautettu alkutilaan. Puhdistus Puhdistaasianmukaisentoiminnanvarmistamiseksisuutin,imuvarsijayhdysletkusäännöllisesti. Vikailmoitukset ja vikojen korjaaminen Ilmoitus/vika Mahdollinen syy Korjaustoimenpiteet ˚ Puuttuva poisimuteho ˚ Putkijärjestelmä epätiivis ˚ Tiivistä putkijärjestelmä ˚ Suodatin likaantunut ˚ Vaihda suodatin ˚ Turbiinin kierrosluku liian alhainen ˚ Nosta tavoitekierroslukua ˚ Äänekkäät imuäänet ˚ Ilman nopeus imuvarren läpi liian suuri ˚ Laske tavoitekier roslukua (vähemmänilmaa) ˚ Laiteeikäynnisty ˚ Terminenpoiskytkeminen ˚ Annalaitteenjäähtyä.Kytke uudelleen päälle noin 3 tunnin kuluttua. ˚ Laite ei toimi ˚ Sulake on palanut ˚ Käännyasiakaspalvelumme puoleen:technical-service@ weller-tools.com ˚ Laitekytkettyepäasianmukai- sesti ˚ Tarkastakytkentä60

Takuu Ostajan on esitettävä mahdollisia puutteita koske- vat vaatimukset vuoden sisällä laitteen toimitusa- jankohdastalukien.Tämäeipäde§§478,479 BGB(Saksa)mukaisiinostajanregressioikeuksiin. Vastaammeantamastammetakuustavainsilloin, kunolemmeantaneetlaatu-taikestävyystakuun kirjallisestija„takuu“-sanaakäyttämällä. Wellermyöntäätakuun. Takuuraukeaa,joslaitettakäytetäänepäasianmu- kaisestitaiepäpäteväthenkilöttekevätsiihenliittyviä tehtäviä. Oikeus teknisiin muutoksiin pidätetään! Lisätietoja saat osoitteesta www.WellerFT.com. Symbolit Huomio! Luekäyttöopas! Vedäainapistokeirtipistorasiasta, ennen kuin alat tekemään laittee- seenliittyviätöitä. ESD-turvallinen muotoilu ja ESD-turvallinentyöpiste CE-merkki Britisk konformitetsmærke Hävittäminen Älähävitäsähkötyökaluatavallisen kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita kos- kevanEU-direktiivin2012/19/EU ja sen maakohtaisten sovellusten mukaisestikäytetytsähkötyökalut on toimitettava ongelmajätteen keräyspisteeseenjaohjattavaym- päristöystävälliseenkierrätykseen. Likaantuneet suodattimet on käsi- teltävä erikoisjätteenä. Hävitävaihdetutlaiteosat,suodat- timetjakäytöstäpoistetutlaitteet omassa maassasi voimassa olevi- enmääräystenmukaisesti.61
