Caractéristiques	Détails
Type d'appareil	Réfrigérateur portable
Capacité	20 litres
Dimensions	Environ 58 x 36 x 30 cm
Poids	Environ 10 kg
Source d'alimentation	12/24 V DC et 100-240 V AC
Température de fonctionnement	Jusqu'à -18 °C
Type de réfrigération	Compressor
Utilisation	Idéal pour le camping, les voyages en voiture et les activités de plein air
Entretien	Nettoyage régulier avec un chiffon humide, vérifier les joints d'étanchéité
Sécurité	Protection contre les surcharges et les courts-circuits
Accessoires inclus	Câble d'alimentation 12/24 V et adaptateur secteur 100-240 V
Garantie	2 ans

FOIRE AUX QUESTIONS - CFF20 DOMETIC

Comment brancher le DOMETIC CFF20 sur une source d'alimentation ?

Le DOMETIC CFF20 peut être branché sur une prise secteur de 230V ou sur une batterie de voiture de 12V. Assurez-vous d'utiliser le bon câble fourni avec votre frigo.

Quelle est la capacité du DOMETIC CFF20 ?

Le DOMETIC CFF20 a une capacité de 20 litres, ce qui le rend idéal pour les excursions de courte durée ou les voyages en camping.

Comment régler la température du DOMETIC CFF20 ?

La température peut être réglée à l'aide du panneau de commande numérique situé à l'avant du frigo. Il suffit d'appuyer sur les boutons pour ajuster la température souhaitée.

Le DOMETIC CFF20 est-il bruyant ?

Le DOMETIC CFF20 fonctionne silencieusement grâce à son compresseur de haute qualité, vous ne devriez pas être dérangé par des bruits excessifs pendant son fonctionnement.

Puis-je utiliser le DOMETIC CFF20 à l'extérieur ?

Oui, le DOMETIC CFF20 est conçu pour être utilisé à l'extérieur, mais il est conseillé de le protéger des intempéries et de l'exposer à l'ombre pour éviter une surchauffe.

Comment nettoyer le DOMETIC CFF20 ?

Pour nettoyer le DOMETIC CFF20, débranchez-le d'abord, puis utilisez un chiffon humide et un détergent doux pour essuyer l'intérieur et l'extérieur. Évitez d'utiliser des produits abrasifs.

Quelle est la durée de vie de la batterie du DOMETIC CFF20 ?

La durée de vie de la batterie dépend de la capacité de la batterie utilisée et de la température ambiante. En général, une batterie de voiture de 12V peut alimenter le frigo pendant plusieurs heures, mais il est recommandé de vérifier régulièrement l'état de la batterie.

Le DOMETIC CFF20 a-t-il une fonction de protection contre les décharges de batterie ?

Oui, le DOMETIC CFF20 est équipé d'une fonction de protection contre les décharges de batterie qui permet d'éviter que la batterie ne se décharge complètement.

Où puis-je acheter des pièces de rechange pour le DOMETIC CFF20 ?

Les pièces de rechange pour le DOMETIC CFF20 peuvent être achetées auprès de revendeurs agréés Dometic ou sur le site officiel de Dometic.

Que faire si le DOMETIC CFF20 ne refroidit pas correctement ?

Si le frigo ne refroidit pas correctement, vérifiez que le couvercle est bien fermé, que le frigo est correctement branché et que la température est réglée correctement. Si le problème persiste, contactez le service client Dometic.

MODE D'EMPLOI CFF20 DOMETIC

Appareil de réfrigération mobile Manuel d’utilisation............................................

• 58Dometic CFFFR Français 1 Remarques importantes p. 59
• 2 Signification des symboles p. 59
• 3 Description des symboles de l’appareil p. 60
• 4 Consignes de sécurité p. 60
• 5 Contenu de la livraison p. 63
• 6 Usage conforme p. 64
• 7 Description technique p. 64
• 8 Avant la première utilisation p. 68
• 9 Operation p. 73
• 10 Nettoyage et entretien p. 80
• 11 Dépannage p. 80
• 12 Garantie p. 82
• 13 Mise au rebut p. 82
• 14 Caractéristiques techniques 1 Remarques importantes Veuillez lire et suivre attentivement l’ensemble des instructions, directives et avertissements figurant dans ce manuel afin d’installer, d’utiliser et d’entretenir le produit correctement à tout moment. Ces instructions DOIVENT rester avec le produit. En utilisant ce produit, vous confirmez expressément avoir lu attentivement l’ensemble des instructions, directives et avertissements et que vous comprenez et acceptez de respecter les modalités et conditions énoncées dans le présent document. Vous acceptez d’utiliser ce produit uniquement pour l’usage et l’application prévus et conformément aux instructions, directives et avertissements figurant dans le présent manuel, ainsi qu’à toutes les lois et réglementations applicables. En cas de non-respect des instructions et avertissements figurant dans ce manuel, vous risquez de vous blesser ou de blesser d’autres personnes, d’endommager votre produit ou d’endommager d’autres biens à proximité. Le présent manuel produit, y compris les instructions, directives et avertissements, ainsi que la documentation associée peuvent faire l’objet de modifications et de mises à jour. Pour obtenir des informations actualisées sur le produit, consulter le site documents.dometic.com. 2 Signification des symboles Un mot de signalement identifie les messages relatifs à la sécurité et aux dégâts matériels en indiquant le degré ou le niveau de gravité du danger. DANGER ! Indique une situation dangereuse qui, si elle n’est pas évitée, entraînera des blessures graves, voire mortelles. AVERTISSEMENT ! Indique une situation dangereuse qui, si elle n’est pas évitée, est susceptible d’entraîner des blessures graves, voire mortelles. ATTENTION ! Indique une situation dangereuse qui, si elle n’est pas évitée, est susceptible d’entraîner des blessures légères ou de gravité modérée. AVIS ! Indique une situation dangereuse qui, si elle n’est pas évitée, peut entraîner des dommages matériels. 59FRDometic CFF REMARQUE Informations complémentaires sur l’utilisation de ce produit. 3 Description des symboles de l’appareil Attention ! Risque d’incendie. Matériaux inflammables. 4 Consignes de sécurité DANGER ! Risque d’électrocution Sur les bateaux: Si l’appareil est alimenté sur secteur, assurez-vous que l’alimentation dispose d’un dispositif différentiel, d’un disjoncteur différentiel ou d’un disjoncteur de fuite à la terre. L’installation, en particulier dans les zones potentiellement humides, doit être conforme à toutes les réglementations applicables. Ne touchez pas les câbles dénudés à mains nues. Cela est surtout valable en cas de fonctionnement sur secteur. Avant de mettre l’appareil en service, assurez-vous que la ligne d’alimentation électrique et le connecteur sont secs. AVERTISSEMENT ! Risque d’explosion Ne stockez aucune substance explosive comme p.ex. des aérosols contenant un agent propulseur inflammable dans le dispositif de réfrigération. AVERTISSEMENT ! Risque d’électrocution Si le dispositif de réfrigération présente des dégâts visibles, ne le mettez pas en service. Si le câble d’alimentation du dispositif de réfrigération est endommagé, il doit être remplacé par un câble ou un bloc d’alimentation approprié fourni par le fabricant ou un agent de service agréé pour éviter tout danger. Seul un personnel qualifié est habilité à effectuer des réparations sur le dispositif de réfrigération. Des réparations inadéquates peuvent engendrer des risques considérables. Branchez l’appareil sur des prises permettant un raccordement approprié, en particulier lorsque l’appareil doit être relié à la terre. AVERTISSEMENT ! Risque d’incendie Lors de la mise en place du dispositif de réfrigération, prenez garde à ne pas coincer ou endommager le cordon d’alimentation. Ne placez pas de multiprises portables ou de blocs d’alimentation portables à l’arrière de l’appareil. En cas d’endommagement du circuit frigorifique: p. 82

• Tenez le dispositif de réfrigération à l’écart de toute flamme nue ou source d’ignition potentielle.

• Aérez bien la pièce.

• Mettez le dispositif de réfrigération à l’arrêt. Pour les dispositifs de réfrigération utilisant du fluide réfrigérant inflammable: Le circuit frigorifique contient une faible quantité de liquide de réfrigérant écologique, mais inflammable. Il n’affecte pas la couche d’ozone et ne contribue pas à l’effet de serre. Une fuite de liquide réfrigérant peut prendre feu. Dégagez les ouvertures d’aération sur le bâti de l’appareil ou dans les éléments encastrés. 60Dometic CFFFR N’exploitez aucun objet mécanique ou tout autre moyen pour accélérer le processus de dégivrage, sauf si le fabricant le recommande. N’ouvrez ou n’endommagez en aucun cas le circuit frigorifique. N’exploitez pas d’appareils électriques dans le dispositif de réfrigération, sauf s’ils sont recommandés par le fabricant pour cet usage. AVERTISSEMENT ! Risque pour la santé Ce dispositif de réfrigération peut être utilisé par des enfants âgés de 8ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances, s’ils sont sous surveillance ou ont reçu des instructions sur l’utilisation du dispositif de réfrigération en toute sécurité et comprennent les risques impliqués. Les enfants âgés de 3 à 8ans peuvent charger et décharger les appareils de réfrigération. Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil. Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance. ATTENTION ! Risque d’électrocution Avant de mettre le dispositif de réfrigération en service, assurez-vous que la ligne d’alimentation électrique et le connecteur sont secs. Coupez l’alimentation en courant du dispositif de réfrigération

• Avant toute opération de nettoyage et d’entretien

• Après chaque utilisation ATTENTION ! Risque pour la santé Pour éviter la contamination des aliments, respectez les instructions suivantes:

• Vérifiez que la puissance frigorifique du dispositif de réfrigération correspond à la température de conservation recommandée pour les aliments à refroidir.

• Les aliments doivent être conservés dans leur emballage d’origine ou dans des récipients appropriés.

• L’ouverture prolongée du dispositif de réfrigération peut entraîner une augmentation significative de la température dans les compartiments du dispositif.

• Nettoyez régulièrement les surfaces qui entrent en contact avec les aliments, ainsi que les systèmes de drainage accessibles. Si le dispositif de réfrigération est laissé vide pendant une longue période:

• Mettez le dispositif de réfrigération à l’arrêt.

• Dégivrez le dispositif de réfrigération.

• Nettoyez et séchez le dispositif de réfrigération.

• Laissez le couvercle ouvert pour éviter que des moisissures ne se développent dans le dispositif de réfrigération. AVIS ! Risque d’endommagement Vérifiez que la tension indiquée sur la plaque signalétique correspond à l’alimentation électrique dont vous disposez. Raccordez le dispositif de réfrigération uniquement comme indiqué ci-dessous:

• Raccordez le câble de raccordement au courant continu à l’alimentation en courant continu du véhicule

• Avec le câble de raccordement CA à une alimentation CA. Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise. Si le dispositif de réfrigération est raccordé à une prise de courant continu, débranchez le dispositif de réfrigération et les autres dispositifs électriques de la batterie avant de raccorder un chargeur rapide. 61FRDometic CFF Si le dispositif de réfrigération est raccordé à une prise CC, débranchez-le ou éteignez-le lorsque vous éteignez le moteur. Dans le cas contraire, il se peut que la batterie se décharge. Le dispositif de réfrigération n’est pas adapté pour le transport des matières caustiques ou contenant des solvants. L’isolation du dispositif de réfrigération contient des gaz inflammables et nécessite des procédures d’élimination spéciales. À la fin de son cycle de vie, remettez le dispositif de réfrigération à un centre de recyclage approprié. Ne placez pas le dispositif de réfrigération de flammes nues ou d’autres sources de chaleur (radiateurs, lumière du soleil, fours à gaz, etc.). Risque de surchauffe! En toutes circonstances, maintenez une zone de ventilation de 50 mm minimum tout autour du dispositif de réfrigération. Cette zone de ventilation doit rester exempte de tout objet susceptible d’obstruer le flux d’air vers les composants réfrigérants. N’utilisez pas le dispositif de réfrigération et ne le stockez pas dans des zones ou compartiments clos, dans lesquels la circulation de l’air est insuffisante, voire inexistante. Ne remplissez pas le bac intérieur de substances liquides ou de glace. Ne plongez jamais le dispositif de réfrigération dans l’eau. Tenez le dispositif de réfrigération et les câbles à l’abri de la chaleur et de l’humidité. Le dispositif de réfrigération ne doit pas être exposé à la pluie. 62Dometic CFFFR 5 Contenu de la livraison

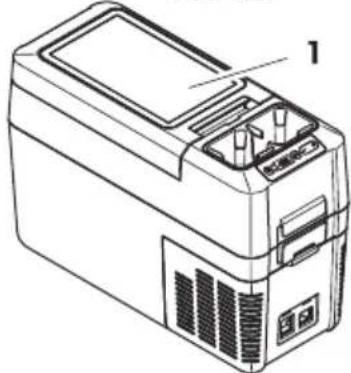

Élément dans fig. à la page63 Quantité Description 1 1 Glacière 63FRDometic CFF Élément dans fig. à la page63 Quantité Description 2 1 Câble de raccordement au courant continu 3 1 Câble de raccordement au courant alternatif 4 2 CFF20, CFF35, CFF45, CFF70DZ uniquement: Jeu de poignées de transport, composé de:

• 1clé Allen 5 1 Modèle CFF12 uniquement: Sangle d’épaule – 1 Manuel d’utilisation 6 Usage conforme Le dispositif de réfrigération est conçu pour la réfrigération d’aliments. Le dispositif de réfrigération peut également être utilisé dans des véhicules. Le dispositif de réfrigération est conçu pour fonctionner sur l’alimentation électrique CC embarquée d’un véhicule ou d’un bateau, sur une batterie auxiliaire CC ou sur une alimentation électrique CA. Le dispositif de réfrigération est conçu pour le camping et autres activités de loisirs similaires. Le dispositif de réfrigération est destiné à être utilisé dans des applications domestiques et similaires, telles que:

• les réfectoires destinés au personnel des magasins, des bureaux et autres environnements de travail

• les hôtels, motels et autres environnements de type résidentiel

• les gîtes et environnements similaires

• la restauration et les applications similaires non liées à la vente au détail Ce produit convient uniquement à l’usage et à l’application prévus, conformément au présent manuel d’instructions. Ce manuel fournit les informations nécessaires à l’installation et/ou à l’utilisation correcte du produit. Une installation, une utilisation ou un entretien inappropriés entraînera des performances insatisfaisantes et une éventuelle défaillance. Le fabricant décline toute responsabilité en cas de blessure ou de dommage résultant:

• d’une installation, d’un montage ou d’un raccordement incorrect, y compris d’une surtension

• d’un entretien inadapté ou de l’utilisation de pièces de rechange autres que les pièces de rechange d’origine fournies par le fabricant

• de modifications apportées au produit sans autorisation explicite du fabricant

• d’usages différents de ceux décrits dans ce manuel Dometic se réserve le droit de modifier l’apparence et les spécifications produit. 7 Description technique La réfrigération est assurée par un circuit de refroidissement à compresseur qui nécessite peu d’entretien. L’isolation forte et le puissant compresseur assurent un refroidissement particulièrement rapide. 64Dometic CFFFR Le dispositif de réfrigération convient pour une utilisation mobile. Le dispositif de réfrigération supporte pendant une courte durée d’être incliné à 30°, parexemple sur les bateaux.

7.1 Étendue des fonctions

• Bloc d’alimentation avec raccordement prioritaire pour raccordement sur une alimentation électrique CA

• Le protecteur de batterie à trois niveaux pour protéger la batterie du véhicule (s’éteint automatiquement si la tension de la batterie est faible)

• Écran avec affichage de la température en °C et °F

• Réglage de la température: Par incréments de 1 °C

• Écran avec fonction de tamisage à 3 niveaux de luminosité

• Porte-gobelet amovible (CFF12 uniquement)

• Séparateur amovible (CFF18 uniquement)

7.2 Éléments de commande et d’affichage

Loquets du couvercle

Élément Description Explication 1 Permet de mettre en marche ou d’arrêter l’appareil de réfrigération en appuyant une à deux secondes sur la touche Indication d’état La LED s’allume en vert: Le compresseur est en marche La LED s’allume en orange: Le compresseur est arrêté

La LED clignote en orange: Affichage éteint automatiquement en raison de la faible tension de la batterie 3 ERROR La LED clignote en rouge: L’appareil est allumé mais n’est pas prêt à fonc- tionner 4 – Écran, affiche les valeurs Deux zones (DZ): un affichage par zone 5 SET Sélection du mode de saisie

• Réglage de la température

• Affichage en degrés Celsius ou Fahrenheit

• Réglage du protecteur de batterie

• Réglage de la luminosité de l’écran 67FRDometic CFF Élément Description Explication 6 – Une pression sur cette touche diminue la valeur de saisie 7 + Une pression sur cette touche augmente la valeur de saisie 8 Deux zones (DZ): Indication d’état: La LED s’allume en bleu lorsque le compartiment est en cours de refroidissement Douilles de raccordement

Élément Description 1 Prise de raccordement de l’alimentation en tension alternative 2 Porte-fusible CA 3 Couvercle de fusible CC 4 Prise de raccordement de l’alimentation en tension continue 8 Avant la première utilisation REMARQUE Pour des raisons d’hygiène, nettoyez l’intérieur et l’extérieur du dispositif de réfrigération à l’aide d’un chiffon humide avant de l’allumer pour la première fois (voir Nettoyage et entretien à la page80). Montage des poignées

1. CFF20: Montez une poignée en assemblant deux supports (1) et une poignée (2). Fixez les supports en vissant

les vis fournies dans les trous prévus.

2. CFF35, CFF45, CFF70DZ : Fixez la poignée en vissant les vis fournies dans 2 des trous ronds.

3. Fixez la poignée en vissant les vis fournies dans 2 des trous oblongs.

69FRDometic CFF Inversion du sens d’ouverture du couvercle (Deux zones uniquement)

Pour inverser l’ouverture du couvercle, procédez comme indiqué ( fig. à la page70). 70Dometic CFFFR Ouverture ou retrait du couvercle

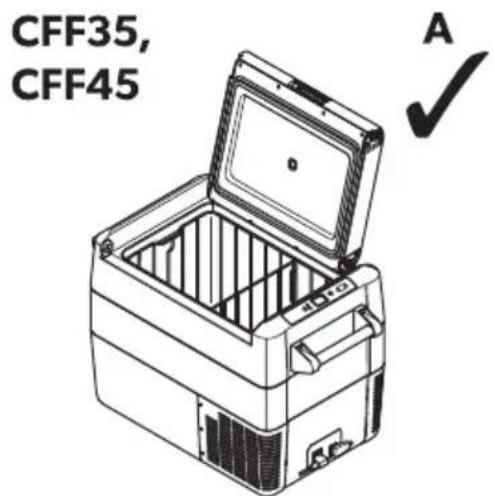

Pour ouvrir le couvercle, déverrouillez (A). CFF35, CFF45: Le couvercle peut être ouvert des deux côtés. CFF35, CFF45: Pour retirer le couvercle, déverrouillez les deux côtés en même temps (B). CFF12, CFF18, CFF20, CFF70DZ: Poussez le couvercle au-delà de sa position d’arrêt (B). 71FRDometic CFF Position d’arrêt du couvercle Le couvercle possède une position d’arrêt intégrée (A). Ne forcez pas sur le couvercle pour l’amener au-delà de cette butée(B).

AVIS ! Risque d’endommagement Si vous avez trop forcé sur le couvercle, suivez les étapes décrites dans Couvercle au-delà de la butée intégrée (CFF35, CFF45) à la page81. Retrait du porte-gobelet (CFF12 uniquement) Soulevez le porte-gobelet pour accéder à un espace de stockage pratique.

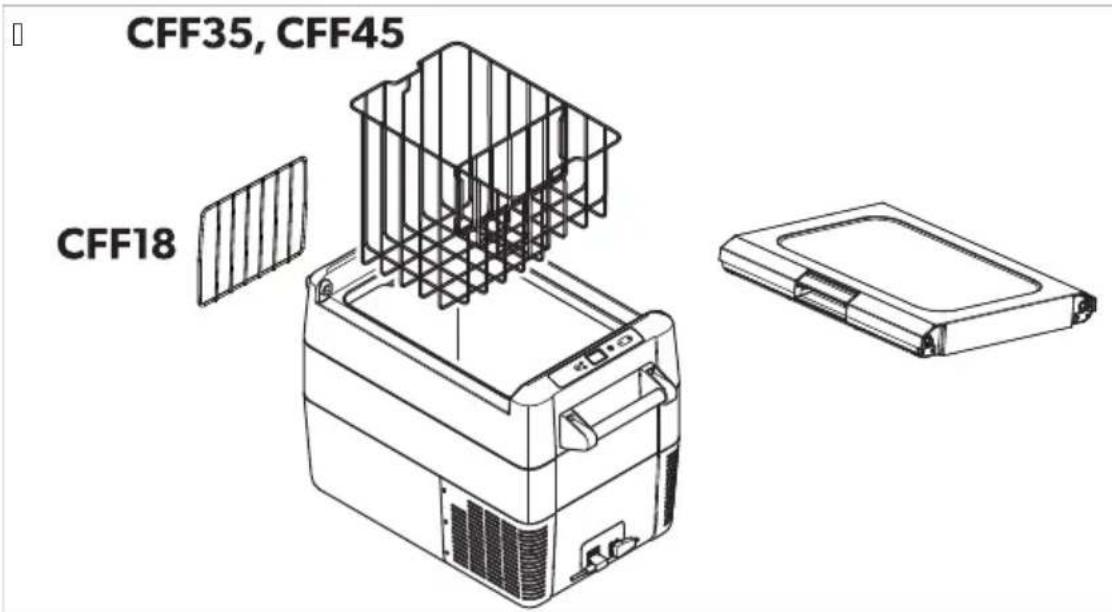

Retrait du panier (CFF35 et CFF45 uniquement) et du séparateur (CFF18 uniquement) AVIS ! Risque d’endommagement En cas de retrait du panier avec le couvercle ouvert, cela peut rayer le couvercle et déformer le panier. Il est recommandé de retirer le couvercle avant d’enlever le panier. 72Dometic CFFFR Procédez comme indiqué ( fig. à la page73).

Sélection des unités de température Les unités de température peuvent être commutées entre Celsius et Fahrenheit de la manière suivante :

1. Mettez en marche l’appareil de réfrigération.

2. Appuyez sur la touche SET:

a) CFF12, CFF18, CFF20, CFF35, CFF45: deux fois. b) CFF70DZ: Trois fois.

3. Sélectionnez Celsius ou Fahrenheit à l’aide des touches + ou –.

L’écran affiche l’unité de température sélectionnée pendant quelques secondes. L’écran clignote plusieurs fois avant de revenir à l’affichage de la température actuelle. 9 Operation

9.1 Éviter le gaspillage d’aliments

Pour éviter de gaspiller des aliments, notez les éléments suivants Évitez autant que possible les variations de température. Ouvrez le dispositif de réfrigération uniquement lorsque c’est nécessaire et le moins longtemps possible. Entreposez les aliments de sorte que l’air puisse circuler librement entre eux. Ajustez la température en fonction de la quantité et de la nature des aliments. Les denrées alimentaires peuvent facilement absorber ou dégager des odeurs. Entreposez toujours les denrées alimentaires dans des conteneurs/bouteilles couverts ou fermés.

9.2 Économie d’énergie

Choisissez un emplacement bien aéré et à l’abri du soleil. Laissez refroidir les aliments chauds avant de les placer dans le dispositif de réfrigération. N’ouvrez pas le dispositif de réfrigération plus souvent que nécessaire. Ne laissez pas le dispositif de réfrigération ouvert plus longtemps que nécessaire. 73FRDometic CFF Si le dispositif de réfrigération est équipé d’un bac: Pour une consommation d’énergie optimale, positionnez le bac conformément à sa position à la livraison. Vérifiez régulièrement que le joint de la porte est correctement positionné. Évitez les basses températures inutiles.

9.3 Raccordement du dispositif de réfrigération

Raccordement à une batterie (véhicule ou bateau) Le dispositif de réfrigération peut être alimenté avec 12 V ou 24 V . Pour des raisons de sécurité, le dispositif de réfrigération est équipé d’un système électronique pour empêcher l’inversion de polarité. Cela protège l’appareil de réfrigération contre un court-circuit lors de la connexion à une batterie. AVIS ! Risque d’endommagement Pour la protection de l’appareil, le câble CC fourni comprend un fusible à l’intérieur de la fiche. Ne retirez pas la fiche CC protégée par fusible. Utilisez uniquement le câble de raccordement fourni à la livraison.

Introduisez le câble pour courant continu ( fig. à la page63 2) dans la prise de tension continue du dispositif de réfrigération ( fig. à la page68 4).

2. Branchez le câble de raccordement à la prise de sortie CC.

Raccordement à un réseau alternatif Le dispositif de réfrigération est équipé d’un bloc d’alimentation intégré à tensions multiples avec raccordement prioritaire pour branchement sur une tension alternative. Le raccordement prioritaire permet de passer directement en fonctionnement sur courant alternatif quand le dispositif de réfrigération est raccordé à un réseau de courant alternatif, même si le câble de raccordement au courant continu est encore branché. Lors de la commutation entre l’alimentation secteur et l’alimentation de la batterie, la LED rouge peut s’allumer brièvement.

Branchez le câble de raccordement au courant alternatif ( fig.1 3) dans la prise CA du dispositif de réfrigération ( fig.4 1).

2. Branchez le câble de raccordement à la prise de sortie CA.

9.4 Utilisation du protecteur de batterie

Le dispositif de réfrigération est équipé d’un protecteur de batterie à plusieurs niveaux qui protège la batterie de votre véhicule, afin d’éviter une décharge profonde lorsqu’il est raccordé au réseau en courant CC. Si le dispositif de réfrigération est mis en marche alors que l’allumage du véhicule est éteint, il s’arrête automatiquement dès que la tension d’alimentation descend en dessous d’une valeur réglable. Le dispositif de réfrigération se remet en marche dès que la batterie est rechargée et que la tension de rallumage est atteinte. AVIS ! Risque d’endommagement En cas d’extinction par le protecteur de batterie, la batterie n’est plus complètement chargée. Évitez les démarrages répétés ou l’utilisation de consommateurs d’énergie sans phases de charge plus longues. Veillez à recharger la batterie. En mode «HIGH», le protecteur de batterie se met en marche plus rapidement qu’en mode «LOW» ou «MED» (voir tableau suivant). 74Dometic CFFFR Mode protecteur de batterie LOW MED HIGH Tension d’arrêt à 12 V 10,1 V 11,2 V 11,8 V Tension de redémarrage à 12 V 11,4 V 12,2 V 12,6 V Tension d’arrêt à 24 V 21,5 V 24,1 V 24,6 V Tension de redémarrage à 24 V 23 V 25,3 V 26,2 V Le protecteur de batterie peut être sélectionné comme suit:

1. Mettez en marche l’appareil de réfrigération.

2. Appuyez trois fois sur la touche SET.

Pour les appareils de réfrigération à deux zones, appuyez quatre fois sur le bouton SET.

3. Sélectionnez le mode du protecteur de batterie à l’aide des touches + ou – .

L’écran affiche le mode défini pendant quelques secondes: Lo (FAIBLE), Nd (MOYEN), Hi (ÉLEVÉ) L’écran clignote plusieurs fois avant de revenir à l’affichage de la température actuelle. REMARQUE Lorsque le dispositif de réfrigération est alimenté par la batterie de démarrage, réglez le protecteur de batterie sur le mode «HIGH». Si le dispositif de réfrigération est raccordé à une batterie d’alimentation, le mode «LOW» suffit.

9.5 Utilisation du dispositif de réfrigération

AVIS ! Risque de surchauffe Garantissez en permanence une ventilation suffisante pour que la chaleur générée pendant le fonctionnement puisse se dissiper. Assurez-vous que les fentes d’aération ne sont pas recouvertes. Veillez à ce que l’appareil se trouve à distance suffisante des murs ou autres objets, de sorte que l’air puisse circuler. AVIS ! Risque d’endommagement dû à une température trop basse Veillez à ne déposer dans le dispositif réfrigération que des objets ou des aliments qui peuvent être réfrigérés à la température sélectionnée. AVIS ! Risque d’endommagement Montez le dispositif de réfrigération comme indiqué sur l’illustration ( fig. à la page63 1). Si le dispositif de réfrigération est utilisé dans une autre orientation, l’appareil risque d’être endommagé. REMARQUE Lorsque l’appareil est fonctionne avec la batterie, l’écran s’éteint automatiquement si la tension de la batterie est faible. La LED clignote en orange. Avant la première utilisation à la page68

1. Placez l’appareil de réfrigération sur une surface stable.

2. Connectez le dispositif de réfrigération, (voir Raccordement du dispositif de réfrigération à la page74).

3. Appuyez pendant une à deux secondes sur la touche .

Le voyant LED s’allume. L’écran ( fig. à la page67 4) s’allume et indique la température actuelle. L’appareil de réfrigération commence par la réfrigération du compartiment intérieur. 75FRDometic CFF Verrouillage du couvercle de l’appareil de réfrigération REMARQUE CFF35, CFF45: Au moment de verrouiller le couvercle, assurez-vous que les deux étriers latéraux sont entièrement enclenchés afin de garantir une bonne étanchéité au niveau du couvercle. Il se peut que l’un des deux loquets s’engage un peu avant l’autre. Si le couvercle n’est pas fermé de manière égale des deux côtés, appuyez dessus jusqu’à entendre un second clic.

1. Fermez le couvercle.

Abaissez le verrouillage ( fig. à la page66) jusqu’à ce qu’il s’enclenche de manière audible.

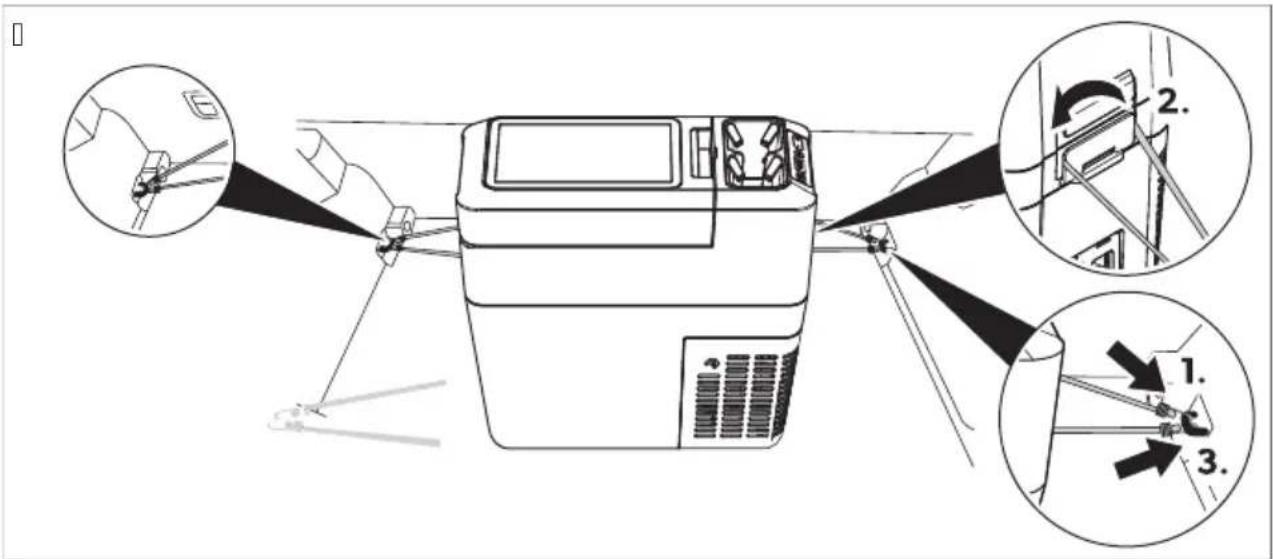

9.6 Fixation du dispositif de réfrigération pendant le transport (CFF12 uniquement)

AVERTISSEMENT ! Risque de blessure Veillez à ce que le dispositif de réfrigération soit bien fixé. Sinon, elle pourrait se déplacer et causer de graves blessures aux passagers en cas de freinage brusque. Pour le transport du dispositif de réfrigération dans un véhicule, vous pouvez fixer l’appareil avec la ceinture de sécurité ou avec des tendeurs pour bagages pour la maintenir en place. Lors de la fixation avec une ceinture de sécurité, procédez comme suit ( fig. à la page76).

76Dometic CFFFR Lors de la fixation avec des tendeurs pour bagages, procédez comme suit ( fig. à la page77).

9.7 Réglage de la température

Appuyez une fois sur la touche SET. Sélectionnez la température de refroidissement à l’aide des touches + et – . L’écran affiche la température de réfrigération pendant quelques secondes. L’affichage clignote plusieurs fois, puis la température actuelle est à nouveau affichée. Appareils de réfrigération à deux zones

1. Appuyez une fois sur le bouton SET pour le grand compartiment ou deux fois pour le petit.

L’affichage du compartiment choisi clignote.

2. Sélectionnez la température de refroidissement à l’aide des touches + et – .

Chaque compartiment peut être réglé pour fonctionner comme un réfrigérateur ou un congélateur. L’affichage du compartiment choisi indique la température de réfrigération pendant quelques secondes. L’affichage clignote plusieurs fois, puis la température actuelle est à nouveau affichée.

9.8 Mise en marche ou arrêt d’un compartiment (appareils de réfrigération à deux

zones) Si un seul compartiment est nécessaire, l’autre peut être arrêté pour économiser de l’énergie. Arrêt d’un compartiment

1. Appuyez une fois sur le bouton SET pour le grand compartiment ou deux fois pour le petit.

L’affichage du compartiment choisi clignote.

2. Appuyez sur la touche .

OFF clignote pendant cinq secondes sur l’affichage du compartiment de refroidissement concerné, puis OFF est affiché. Mise en marche d’un compartiment Si l’affichage du compartiment indique OFF, vous pouvez mettre le compartiment en marche comme suit:

1. Appuyez une fois sur le bouton SET pour le grand compartiment ou deux fois pour le petit.

L’affichage du compartiment choisi clignote. 77FRDometic CFF

2. Appuyez sur la touche .

L’écran affiche la température de réfrigération pendant quelques secondes. L’affichage clignote plusieurs fois, puis la température actuelle est affichée.

9.9 Réglage de la luminosité de l’écran

La luminosité de l’écran peut s’adapter à une luminosité ambiante faible. Pour effectuer le réglage, procédez de la manière suivante:

1. Mettez en marche l’appareil de réfrigération.

2. Appuyez quatre fois sur la touche SET.

Pour les appareils de réfrigération à deux zones, appuyez cinq fois sur le bouton SET.

3. Sélectionnez la luminosité de l’écran à l’aide des touches + et – .

L’écran indiquera: d0 (par défaut), d1 (moyenne), d2 (sombre) L’écran affiche le mode de fonctionnement réglé pendant plusieurs secondes. L’écran clignote deux fois avant de revenir à l’affichage de la température actuelle. REMARQUE Le réglage d’usine de la luminosité de l’écran est d0. En cas de dysfonctionnement, la luminosité bascule automatiquement sur d0. Une fois la panne éliminée, la luminosité réglée est réactivée.

9.10 Mise à l’arrêt de l’appareil de réfrigération

1. Videz l’appareil de réfrigération.

2. Éteignez l’appareil de réfrigération.

3. Débranchez le câble de raccordement.

Lorsque vous ne voulez pas utiliser l’appareil de réfrigération pendant une période prolongée: Laissez le couvercle légèrement ouvert. Vous évitez ainsi la formation d’odeurs.

9.11 Dégivrage du dispositif de réfrigération

L’humidité de l’air peut se condenser sous forme de givre au niveau de l’évaporateur ou à l’intérieur du dispositif de réfrigération. Cela diminue la puissance frigorifique. AVIS ! Risque d’endommagement N’utilisez jamais d’outils durs ou pointus pour enlever la glace ou pour décoincer les objets pris dans la glace. Procédez de la manière suivante pour dégivrer le dispositif de réfrigération:

1. Retirez le contenu du dispositif de réfrigération.

2. Au besoin, rangez le contenu dans un autre dispositif de réfrigération pour le garder au frais.

3. Mettez le dispositif de réfrigération à l’arrêt.

4. Laissez le couvercle ouvert.

5. Essuyez l’eau de dégivrage.

9.12 Remplacement du fusible CA

DANGER ! Risque d’électrocution Débranchez l’alimentation électrique et le câble de raccordement avant de remplacer le fusible de l’appareil.

1. Débranchez l’alimentation électrique de l’appareil.

Retirez le porte-fusible ( fig. à la page67) en faisant levier avec un tournevis.

4. Remplacez le fusible en verre défectueux par un nouveau fusible du même type et de même caractéristique (4 A,

5. Replacez le porte-fusible dans le boîtier, en appuyant dessus.

6. Raccordez de nouveau l’alimentation électrique de l’appareil.

9.13 Remplacement du fusible CC

1. Débranchez l’alimentation électrique du dispositif de réfrigération.

Retirez le couvercle du fusible ( fig. à la page67) en faisant levier avec un tournevis.

3. Retournez le couvercle du fusible et utilisez un crochet pour retirer le fusible enfichable défectueux.

4. Insérez un nouveau fusible du même type et de même caractéristique.

5. Remettez le couvercle du fusible en place.

6. Reconnectez l’alimentation électrique du dispositif de réfrigération.

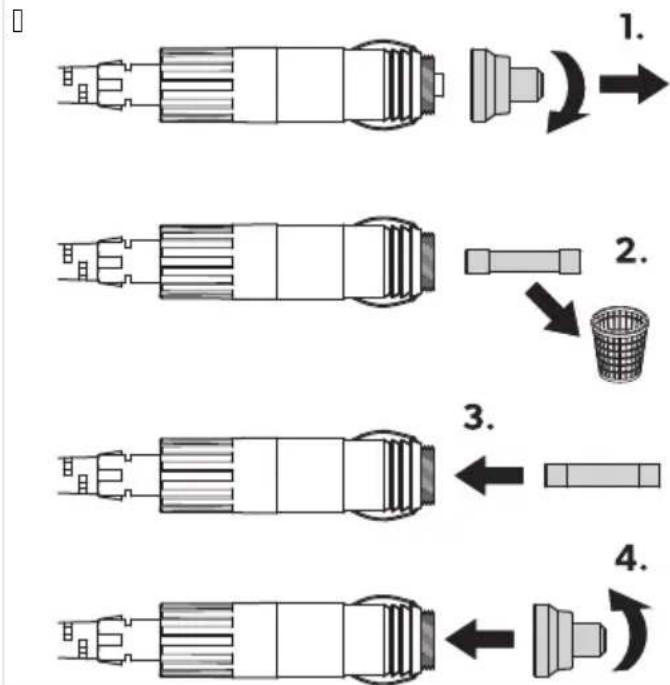

9.14 Remplacement du fusible de la fiche CC

Remplacez le fusible défectueux par un fusible neuf de même type et de même calibre tel qu’illustré ( fig. à la page79).

9.15 Remplacement de la platine de commande lumineuse

AVIS ! Risque d’endommagement La lampe doit uniquement être remplacée par le fabricant, un agent de service ou toute autre personne de qualification similaire afin d’éviter tout danger. 10 Nettoyage et entretien ATTENTION ! Risque d’électrocution Assurez-vous que le dispositif de réfrigération est débranché de l’alimentation électrique avant toute tâche de nettoyage ou de maintenance. AVIS ! Risque d’endommagement Ne nettoyez jamais le dispositif de réfrigération à l’eau courante et ne le plongez pas non plus dans l’eau. N’utilisez pas de produits abrasifs ou d’objets durs pendant le nettoyage. Nettoyez l’appareil à l’intérieur et à l’extérieur de temps en temps avec un chiffon humide. Assurez-vous que les ouvertures d’aération et de ventilation du dispositif de réfrigération ne sont pas obstruées par de la saleté ou de la poussière pour que la chaleur générée par le fonctionnement puisse s’évacuer et éviter d’endommager le dispositif de réfrigération. 11 Dépannage Panne Cause possible Solution proposée La prise de courant connectée n’est pas sous tension.

1. Branchement sur une prise de

courant continu: Dans la plupart des véhicules, l’allumage doit être allumé avant que l’alimentation soit fournie à la prise CC.

2. Branchement sur une prise de

courant alternatif: Essayez une autre prise. L’un des fusibles de l’appareil est dé- fectueux. Remplacez le fusible défectueux, voir Remplacement du fusible CA à la page79 ou Remplacement du fusible CC à la page79. L’appareil ne fonctionne pas, la LED n’est pas allumée. L’adaptateur CA intégré est défec- tueux. La réparation doit être effectuée uni- quement par un service après-vente agréé. L’appareil ne réfrigère pas (le connec- teur est branché, la LED est allu- mée). Compresseur défectueux. La réparation doit être effectuée uni- quement par un service après-vente agréé. Le réglage du protecteur de batterie est trop élevé. Sélectionnez un réglage plus faible.L’appareil ne réfrigère pas (le connec- teur est branché, la LED clignote en orange, l’écran est éteint). La tension de la batterie est insuffi- sante. Contrôlez la batterie et chargez-la si nécessaire. 80Dometic CFFFR Panne Cause possible Solution proposée La prise de courant continu est sale. Ceci entraîne un mauvais contact élec- trique. Si la fiche du dispositif de réfrigéra- tion devient très chaude lorsqu’elle est branchée sur la prise CC, la prise CC doit être nettoyée ou la fiche n’est pas montée correcte- ment. Le fusible de sécurité de la fiche CC a sauté. Remplacez le fusible de la fiche CC, voir Remplacement du fusible de la fiche CC à la page79. Le fusible CC de l’appareil a sauté. Remplacez le fusible de l’appareil, voir Remplacement du fusible CC à la page79. En cas d’utilisation sur la prise de courant continu: L’allumage est en marche, l’appareil ne fonctionne pas et la LED n’est pas allumée. Le fusible du véhicule a grillé. Remplacez le fusible de la prise CC du véhicule. Veuillez vous référer au manuel d’utilisation de votre vé- hicule. Un message d’erreur s’affiche (p. ex. «Err1») et l’appareil ne réfrigère pas. Un dysfonctionnement interne a arrêté l’appareil. La réparation doit être effectuée uni- quement par un service après-vente agréé. Couvercle au-delà de la butée intégrée (CFF35, CFF45) ATTENTION ! Risque de blessure Faites attention de ne pas vous coincer le pouce à la fermeture du couvercle. AVIS ! Risque d’endommagement Le non-respect de ces mises en garde peut provoquer la cassure du couvercle. Si le couvercle a été forcé en dehors de la butée intégrée, procédez comme suit ( fig. à la page81):

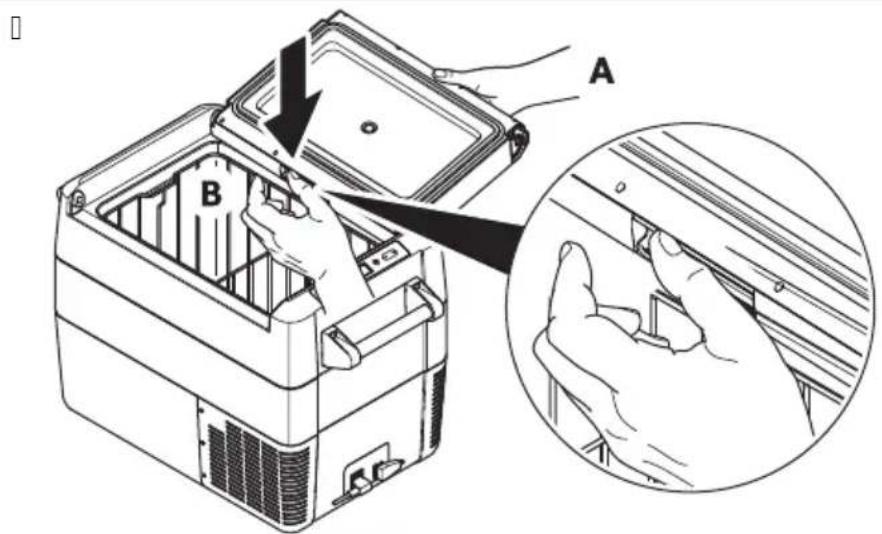

• Soutenez le couvercle d’une main (A).

• Maintenez appuyé le loquet de l’autre main (B). 81FRDometic CFF

• Fermez le couvercle autant que possible sans vous coincer le pouce, tout en maintenant appuyé le loquet pour éviter qu’il ne se casse.

• Le couvercle doit maintenant se trouver approximativement à l’angle indiqué (fig. e, page12).

• Retirez la main du loquet (B), et continuez à fermer le couvercle tout en l’accompagnant. REMARQUE Il se peut que les charnières sortent de leur position correcte durant l’action de fermeture finale. Repositionnez le couvercle de la manière suivante :

• Actionnez les loquets des deux côtés du couvercle simultanément.

• Soulevez et repositionnez le couvercle. 12 Garantie La période de garantie légale s’applique. Si le produit s’avérait défectueux, contactez la succursale du fabricant située dans votre pays (voir dometic.com/dealer) ou votre revendeur. Pour toutes réparations ou autres prestations de garantie, veuillez joindre à l’appareil les documents suivants:

• une copie de la facture avec la date d’achat

• un motif de réclamation ou une description du dysfonctionnement Notez que toute réparation effectuée par une personne non agréée peut présenter un risque de sécurité et annuler la garantie. 13 Mise au rebut Recyclage des emballages: Dans la mesure du possible, veuillez éliminer les emballages dans les conteneurs de déchets recyclables prévus à cet effet. Si vous souhaitez éliminer définitivement le produit, contactez le centre de recyclage le plus proche ou votre revendeur spécialisé pour connaître les réglementations relatives au traitement des déchets. Le produit peut être mis au rebut gratuitement. Si le produit contient des piles non remplaçables, des batteries ou des sources lumineuses rechargeables, vous n’avez pas besoin de les retirer avant de les mettre au rebut. 14 Caractéristiques techniques Le circuit frigorifique contient une faible quantité de liquide de réfrigérant écologique, mais inflammable. Il n’affecte pas la couche d’ozone et ne contribue pas à l’effet de serre. Une fuite de liquide réfrigérant peut prendre feu. CFF12 Volume total 13 L 12 V / 24 VTension de raccordement 100 V … 240 V Courant nominal 12 V (R134a) 6 A Courant nominal 12 V (R600a) 5,6 A Courant nominal 24 V (R134a) 3,3 A Courant nominal 24 V (R600a) 2,5 A 82Dometic CFFFR CFF12 Courant nominal 240 V @ 50 Hz (R134a) 0,35 A Courant nominal 240 V @ 50 Hz (R600a) 0,52 A Réfrigérant R134a ou R600a (voir étiquette de type) Indicateur de puissance frigorifique (R134a) 10 °C… –

18 °C Indicateur de puissance frigorifique (R600a) 20 °C… –

18 °C Classe climatique N, T Température ambiante 16 °C… 43 °C Équivalent CO

0,037 t (R134a) Potentiel de réchauffement global (GWP) 1430 (R134a) Volume de réfrigérant (R134a) 26 g Volume de réfrigérant (R600a) 10 g Dimensions (lxHxP) sans poignée 562 mm× 380 mm× 235 mm Poids 9,7 kg Certificats CFF18 Volume total 19 L 12 V / 24 VTension de raccordement 100 V … 240 V Courant nominal 12 V 4,5 A Courant nominal 24 V 2,1 A Courant nominal 240 V 0,5 A Puissance de refroidissement 20 °C… –

18 °C Classe climatique N, T Température ambiante 16 °C… 43 °C Réfrigérant R134a ou R600a (voir étiquette de type) Volume de réfrigérant (R134a) 20 g Volume de réfrigérant (R600a) 10 g Équivalent CO

18 °C Classe climatique N, T Température ambiante 16 °C… 43 °C Réfrigérant R134a ou R600a (voir étiquette de type) Volume de réfrigérant (R134a) 28 g Volume de réfrigérant (R600a) 10 g Équivalent CO

18 °C Classe climatique N, T Température ambiante 16 °C… 43 °C Réfrigérant R134a ou R600a (voir étiquette de type) Volume de réfrigérant (R134a) 34 g Volume de réfrigérant (R600a) 14 g Équivalent CO

18 °C Classe climatique N, T Température ambiante 16 °C… 43 °C 85FRDometic CFF CFF45 Réfrigérant R600a ou R134a (voir étiquette de type) Volume de réfrigérant (R134a) 43 g Volume de réfrigérant (R600a) 15 g Équivalent CO

18 °C Classe climatique N, T Température ambiante 16 °C… 43 °C Réfrigérant R134a ou R600a (voir étiquette de type) Volume de réfrigérant (R134a) 34 g Volume de réfrigérant (R600a) 14 g Équivalent CO

0,049 t (R134a) Potentiel de réchauffement global (GWP) 1430 (R134a) Dimensions l x H x P (poignées comprises) 903 mm× 500 mm× 443 mm (handle up) l x H x P (sans poignées) 785 mm× 500 mm× 443 mm Poids 23,8 kg 86Dometic CFFFR CFF70DZ Certificats REMARQUE Si la température ambiante est supérieure à 32 °C, la température minimale ne peut être atteinte. Le R134a est un gaz à effet de serre fluoré. L’unité de réfrigération est hermétiquement fermée. Pour plus d’informations sur le produit, scannez le code QR figurant sur l’étiquette énergétique ou rendez-vous sur eprel.ec.europa.eu.

12 V 11,4 V 12,2 V 12,6 V
