BRUGSANVISNING CFF20 DOMETIC

• 203DADometic CFF Dansk 1 Vigtige henvisninger p. 204
• 2 Forklaring af symboler p. 204
• 3 Forklaring af symbolerne på apparatet p. 205
• 4 Sikkerhedshenvisninger p. 205
• 5 Leveringsomfang p. 207
• 6 Korrekt brug p. 208
• 7 Teknisk beskrivelse p. 208
• 8 Før første brug p. 212
• 9 Operation p. 217
• 10 Rengøring og vedligeholdelse p. 223
• 11 Udbedring af fejl p. 223
• 12 Garanti p. 225
• 13 Bortskaffelse p. 225
• 14 Tekniske data 1 Vigtige henvisninger Læs og følg alle disse anvisninger, retningslinjer og advarsler i denne produktvejledning grundigt for at sikre, at du altid installerer, bruger og vedligeholder produktet korrekt. Disse anvisninger SKAL opbevares sammen med dette produkt. Ved at benytte produktet bekræer du hermed, at du har læst alle anvisninger, retningslinjer og advarsler grundigt, og at du forstår og er indforstået med de vilkår og betingelser, der er fastlagt heri. Du er indforstået med kun at bruge dette produkt til det beregnede formål og anvendelse i overensstemmelse med anvisningerne, retningslinjerne og advarslerne i denne produktvejledningen samt i overensstemmelse med alle de gældende love og forskrier. Manglende læsning og ignorering af disse anvisninger og advarsler kan medføre kvæstelser på dig selv og andre, skade på dit produkt eller skade på anden ejendom i nærheden. Der tages forbehold for eventuelle ændringer og opdateringer af denne produktvejledning samt anvisningerne, retningslinjerne og advarslerne samt den tilhørende dokumentation. Se documents.dometic.com for de nyeste produktinformationer. 2 Forklaring af symboler Et signalord vil identificere sikkerhedsmeddelelser og meddelelser om skade på ejendom og vil også angive graden eller niveauet af farens alvor. FARE! Angiver en farlig situation, som medfører dødsfald eller alvorlig kvæstelse, såfremt den ikke undgås. ADVARSEL! Angiver en farlig situation, som kan medføre dødsfald eller alvorlig kvæstelse, såfremt den ikke undgås. FORSIGTIG! Angiver en farlig situation, som kan medføre mindre eller lette kvæstelser, såfremt den ikke undgås. VIGTIGT! Angiver en situation, som kan medføre materielle skader, såfremt den ikke undgås. BEMÆRK Supplerende informationer om betjening af produktet. 204Dometic CFFDA 3 Forklaring af symbolerne på apparatet Advarsel! Risiko for brand. Brændbare materialer. 4 Sikkerhedshenvisninger FARE! Fare for elektrisk stød Ved både: Hvis apparatet forsynes via elnettet, skal du sikre, at strømforsyningen har en FI-afbryder, et fejlstrømsrelæ eller en jordfejlsafbryder (HFI). Installation, især i potentielt fugtige områder, skal udføres i overensstemmelse med alle gældende installationsforskrier. Tag aldrig fat i uisolerede ledninger med bare hænder. Dette gælder frem for alt ved tilslutning til vekselstrømnettet. Kontrollér før ibrugtagning, at tilførselsledningen og stikket er tørre. ADVARSEL! Eksplosionsfare Opbevar ikke eksplosive stoffer som f.eks. spraydåser med en brændbar drivgas i køleapparatet. ADVARSEL! Fare for elektrisk stød Hvis køleapparatet har synlige beskadigelser, må det ikke tages i brug. Hvis køleapparatets strømkabel er beskadiget, skal det udskies med et egnet strømkabel eller modul, der fås fra producenten eller dennes servicerepræsentant med henblik på at undgå en sikkerhedsrisiko. Reparationer på dette køleapparat må kun foretages af kvalificeret personale. Ukorrekte reparationer kan medføre betydelige farer. Sæt apparatet i stikdåser, der sikrer en korrekt forbindelse, især når apparatet skal forbindes med jord. ADVARSEL! Brandfare Når køleapparatet placeres, skal det sikres, at strømledningen ikke sidder i klemme eller beskadiges. Placér ikke flere bærbare stikdåser eller bærbare strømforsyninger i bagved apparatet. Ved en beskadigelse af kølemiddelkredsløbet: p. 226

• Hold åbne flammer og eventuelle antændingskilder væk fra køleapparatet.

• Sørg for at udlue rummet godt.

• Sluk køleapparatet. For køleapparater med brændbart kølemiddel: Kølemiddelkredsløbet indeholder en lille mængde miljøvenligt men brændbart kølemiddel. Det skader ikke ozonlaget og det bidrager ikke til at øge drivhuseffekten. Alle lækkede kølemidler kan antændes. Hold ventilationsåbningerne på apparathuset eller i indbygningskonstruktionerne fri for forhindringer. Anvend ikke mekaniske genstande eller andre midler til at accelerere afrimningen, medmindre producenten anbefaler dem hertil. Kølekredsløbet må ikke åbnes eller beskadiges. Anvend ikke elektriske apparater i køleskabet, undtagen hvis producenten anbefaler disse apparater hertil. ADVARSEL! Sundhedsfare Dette køleapparat kan anvendes af børn over 8år og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i sikker brug af apparatet og forstår de involverede farer. 205DADometic CFF Børn i alderen fra 3 til 8 år må fylde og tømme køleapparater. Børn skal overvåges for at sikre, at de ikke leger med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn. FORSIGTIG! Fare for elektrisk stød Kontrollér, at ledningen og stikket er tørre, før køleapparatet startes. Afbryd køleapparatet fra strømforsyningen

• Før hver rengøring og vedligeholdelse

• Eer hver brug FORSIGTIG! Sundhedsfare Følg disse anvisninger for at undgå, at maden bliver fordærvet:

• Kontrollér, om køleapparatets kølekapacitet svarer til kravene for de fødevarer, der skal køles.

• Madvarer må kun opbevares i original emballage eller egnede beholdere.

• Hvis køleapparatet er åbnet i længere tid ad gangen, kan temperaturen stige betydeligt i apparatets rum.

• Rengør regelmæssigt overflader, som kan komme i kontakt med levnedsmidler og adgang til kloaksystemer. Hvis køleapparatet er tomt i længere tid:

• Afrim køleapparatet.

• Rengør og tør køleapparatet.

• Lad låget være åbent for at forhindre, at der dannes mug inden i køleapparatet. VIGTIGT! Fare for beskadigelse Kontrollér, at spændingsangivelsen på mærkepladen svarer til den fra energiforsyningen. Tilslut kun køleapparatet på følgende måde:

• Med jævnstrømstilslutningskablet til en jævnstrømsforsyning i køretøjet

• Med vekselstrømstilslutningskablet til en vekselstrømsforsyning Træk aldrig stikket ud af stikdåsen med kablet. Hvis køleapparatet er tilsluttet jævnstrøm, skal du koble køleapparatet og andre elektriske apparater fra batteriet, før du tilslutter en hurtigoplader. Hvis køleapparatet er tilsluttet jævnstrøm, skal du frakoble køleapparatet eller slukke det, når du slukker motoren. Ellers kan batteriet blive afladet. Køleapparatet er ikke egnet til transport af ætsende materialer eller materialer, der indeholder opløsningsmidler. Køleapparatets isolering indeholder brændbar cyklopentan og kræver specielle bortskaffelsesprocedurer. Aflevér køleapparatet på genbrugsstationen ved afslutningen af dets levetid. Stil ikke køleapparatet i nærheden af åben ild eller andre varmekilder (varmeapparater, stærk sol, gasovne osv.). Risiko for overophedning! Sørg for, at der altid er mindst 50 mm ventilation på alle sider af køleapparatet. Hold ventilationsområdet frit for genstande, som kan hindre lustrømmen til kølekomponenterne. Placér og brug ikke køleapparatet i lukkede rum eller områder uden eller med minimal lustrøm. Fyld ikke is eller væsker i den indvendige beholder. Dyp aldrig køleapparatet i vand. Beskyt køleapparatet og kablerne mod varme og fugtighed. Køleapparatet må ikke udsættes for regn. 206Dometic CFFDA 5 Leveringsomfang

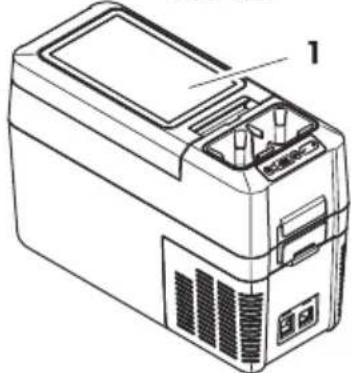

• 8 fastgørelsesskruer

• 1 unbrakonøgle 5 1 Kun CFF12: Skulderrem – 1 Betjeningsvejledning 6 Korrekt brug Køleapparatet er egnet til at køle fødevarer. Køleapparatet er også egnet til brug i køretøjer. Køleapparatet er beregnet til at blive tilsluttet til en jævnstrømsforsyningsstikdåse i et køretøj eller på en båd, til et eksternt jævnstrømsbatteri eller til en vekselstrømsforsyning. Køleapparatet er egnet til camping eller andre lignende rekreative formål. Køleapparatet er beregnet til at blive anvendt i husholdningen og til lignende anvendelser såsom:

• Personalekøkkener i butikker, kontorer og andre arbejdsomgivelser

• Catering og lignende anvendelse inden for non-retail Dette produkt er kun egnet til dets beregnede formål og anvendelse i overensstemmelse med disse anvisninger. Denne vejledning giver dig oplysninger om, hvad der er nødvendigt med henblik på en korrekt montering og/eller dri af produktet. Dårlig montering og/eller ukorrekt dri eller vedligeholdelse medfører utilstrækkelig ydeevne og mulige fejl. Producenten påtager sig intet ansvar for kvæstelser eller skader i forbindelse med produktet, der skyldes:

• ukorrekt montering eller forbindelse inklusive for høj spænding

• ukorrekt vedligeholdelse eller brug af uoriginale reservedele, der ikke stammer fra producenten

• ændringer på produktet uden udtrykkelig tilladelse fra producenten

• brug til andre formål end dem, der er beskrevet i vejledningen. Dometic forbeholder sig ret til at ændre produktets udseende og produktspecifikationer. 7 Teknisk beskrivelse Kølingen sker med et kølekredsløb og en kompressor med lav vedligeholdelse. Den omfattende isolering og den kraige kompressor sørger for en effektiv og hurtig køling. Køleapparatet er egnet til mobil anvendelse. 208Dometic CFFDA Køleapparatet kan modstå en kortvarig hældning på op til 30°, for eksempel på både.

7.1 Funktionernes omfang

• Netdel med prioritetskobling til tilslutning til vekselspændingsforsyning

• Batteriovervågning med tre niveauer for at beskytte køretøjsbatteriet (slukker automatisk ved lav batterispænding)

• Funktion til nedblænding af display med 3 lysstyrkeniveauer

• Udtagelig trådkurv (kun CFF35, CFF45, CFF70DZ)

Artikel Beskrivelse Forklaring 1 Tænder eller slukker køleapparatet, når der trykkes på tasten i et til to sekunder Driftsvisning LED’en lyser grønt: Kompressoren er tændt LED’en lyser orange: Kompressoren er slukket

LED’en blinker orange: Display slukker automatisk ved lav batterispæn- ding 3 ERROR LED’en blinker rødt: Det tændte apparat er ikke driftsklart 4 – Display, viser værdierne To zoner (DZ): Der er et display pr. zone 5 SET Vælger indtastningsmodusen

• Temperaturindstilling

• Celsius- eller fahrenheit-visning

• Indstilling af batteriovervågning

• Indstilling af lysstyrke for displayet 6 – Et tryk reducerer indtastningsværdien 211DADometic CFF Artikel Beskrivelse Forklaring 7 + Et tryk forøger indtastningsværdien 8 To zoner (DZ): Statusindikation: LED’en lyser blåt, når rummet køler Tilslutningsbøsninger

Artikel Beskrivelse 1 Tilslutningsbøsning vekselspændingsforsyning 2 Vekselspændingssikringsholder 3 Jævnspændingssikringsafdækning 4 Tilslutningsbøsning jævnspændingsforsyning 8 Før første brug BEMÆRK Før du tager køleapparatet i brug første gang, bør du af hygiejniske årsager rengøre det indvendigt og udvendigt med en fugtig klud (se Rengøring og vedligeholdelse på side 223). Montering af grebene

1. CFF20: Montér et greb ved at sætte to holdere (1) og et greb (2) sammen. Fastgør holderne med de

medfølgende skruer i de tilhørende huller.

2. CFF35, CFF45, CFF70DZ : Fastgør grebet med de medfølgende skruer i 2 af de runde huller.

3. Fastgør grebet med de medfølgende skruer i 2 af de taljeformede huller.

213DADometic CFF Vending af lågets åbning (kun ved to zoner (DZ))

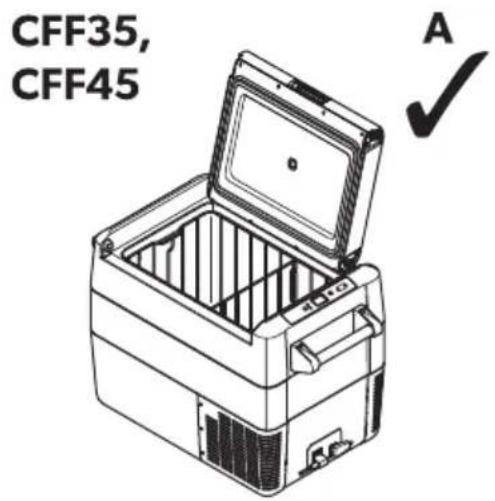

Lås (A) op for at åbne låget. CFF35, CFF45: Låget kan åbnes fra begge sider. CFF35, CFF45: For at erne låget skal du trække det ud af låsene på begge sider samtidigt (B). CFF12, CFF18, CFF20, CFF70DZ: Tryk låget videre end lågets stopposition (B). 215DADometic CFF Stopposition for låg Låget har en indbygget stopposition (A). Du må ikke forcere låget forbi dette indbyggede stop (B).

VIGTIGT! Fare for beskadigelse Hvis låget er blevet skubbet for langt, så følg de anvisninger, der er beskrevet i Låget forbi det indbyggede stop (CFF35, CFF45) på side 224. Fjernelse af kopholderen (kun CFF12) Lø kopholderen ud for at få adgang til et praktisk opbevaringsområde.

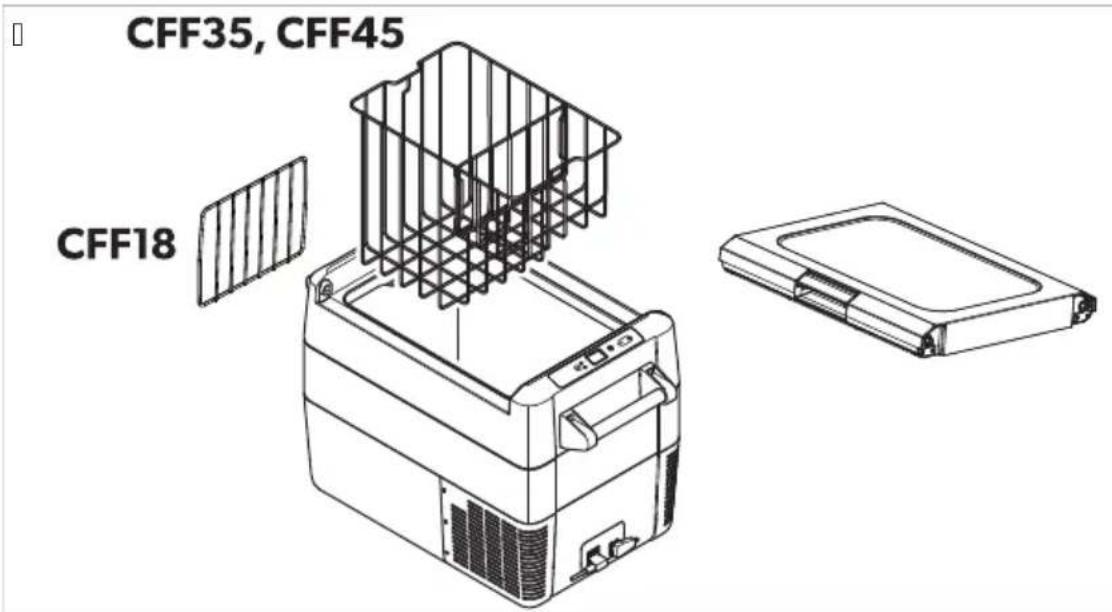

Fjernelse af kurven (kun CFF35 og CFF45) og opdeleren (kun CFF18) VIGTIGT! Fare for beskadigelse Når kurven tages ud mens låget er åbnet, kan låget blive ridset og kurven blive deformeret. Det anbefales at erne låget, før kurven tages ud. 216Dometic CFFDA Fortsæt som vist ( fig. på side 217).

Valg af temperaturenhederne Temperaturvisningsenheden skal skies mellem celsius og fahrenheit på følgende måde:

1. Tænd køleapparatet.

3. Brug knapperne + eller – til at vælge celsius eller fahrenheit.

Displayet viser den valgte temperaturenhed i et par sekunder. Displayet blinker et par gange, før det skier tilbage til visning af den aktuelle temperatur. 9 Operation

Vær opmærksom på følgende for at undgå madspild Hold temperaturudsving så lave som muligt. Åbn kun køleapparatet, så tit og så længe det er nødvendigt. Opbevar fødevarer, så luen stadig kan cirkulere godt. Justér temperaturen til fødevarernes mængde og type. Fødevarer kan nemt absorbere eller afgive lugt eller smag. Opbevar altid fødevarer tildækket eller i lukkede beholdere/flasker.

9.2 Energibesparelse

Vælg et opstillingssted, der er godt ventileret og beskyttet mod sol. Lad først varm mad afkøle, før du anbringer den i køleapparatet for at køle det ned. Åbn ikke køleapparatet hyppigere end nødvendigt. Lad ikke køleapparatet være åbent i længere tid end nødvendigt. Hvis køleapparatet har en kurv: Placér kurven i overensstemmelse med dens position ved leveringen for at opnå optimalt energiforbrug. 217DADometic CFF Kontrollér regelmæssigt, at lågets tætning stadig passer rigtigt. Undgå unødigt lave temperaturer.

9.3 Tilslutning af køleapparatet

Tilslutning til et batteri (køretøj eller båd) Køleapparatet kan anvendes med 12 V eller 24 V . Af sikkerhedsmæssige årsager er køleapparatet udstyret med et elektronisk system, så man undgår at vende polerne forkert. Det beskytter køleapparatet mod kortslutning, når den tilsluttes til et batteri. VIGTIGT! Fare for beskadigelse For at beskytte apparatet sidder der en sikring i stikket på det medfølgende jævnstrømskabel. Fjern ikke jævnstrømsstikket med sikring. Anvend kun det medfølgende jævnstrømskabel.

Sæt jævnstrømstilslutningskablet ( fig. på side 207 2) i jævnspændingsstikket på køleapparatet ( fig. på side 212 4).

2. Tilslut tilslutningskablet til en jævnstrømsudgang.

Tilslutning til et vekselstrømnet Køleapparatet har en integreret strømforsyning med flere spændinger med prioritetskobling til tilslutning til en vekselspændingskilde. Prioritetskoblingen skier automatisk køleapparatet til vekselstrømsdri, hvis apparatet er tilsluttet til en vekselstrømsforsyning, selv om jævnstrømstilslutningskablet stadig er tilsluttet. Når der skies mellem vekselstrømnet og batteriforsyning kan den røde LED lyse kortvarigt.

Sæt vekselstrømstilslutningskablet ( fig. 1 3) i jævnspændingsstikket på køleapparatet ( fig. 4 1).

2. Tilslut tilslutningskablet til en vekselstrømsudgang.

9.4 Anvendelse af batteriovervågningen

Køleapparatet er udstyret med en flertrins batteriovervågning, der beskytter køretøjets batteri mod for kraig afladning, når køleapparatet er tilsluttet til køretøjets jævnstrømsnet. Hvis køleapparatet anvendes, når køretøjets tænding er slået fra, frakobles køleapparatet automatisk, så snart forsyningsspændingen falder under et indstillet niveau. Køleapparatet tilkobles igen, når batteriet er opladet og gentilkoblingsspændingen nået. VIGTIGT! Fare for beskadigelse Når det er frakoblet af batteriovervågningen, oplades batteriet ikke længere fuldstændigt. Undgå at starte flere gange eller at forsyne strømforbrugere uden længere opladningsfaser. Sørg for, at batteriet oplades igen. I modusen “HIGH” reagerer batteriovervågningen hurtigere end i “LOW” og “MED” (se følgende tabel). Batteriovervågningsmodus LOW MED HIGH Frakoblingsspænding ved 12 V 10,1 V 11,2 V 11,8 V Genstartsspænding ved 12 V 11,4 V 12,2 V 12,6 V Frakoblingsspænding ved 24 V 21,5 V 24,1 V 24,6 V Genstartsspænding ved 24 V 23 V 25,3 V 26,2 V 218Dometic CFFDA Batteriovervågningsmodus kan vælges på følgende måde:

1. Tænd køleapparatet.

2. Tryk på knappen SET tre gange.

For køleenheder med to zoner skal du trykke på knappen SET fire gange.

3. Brug knapperne + eller – til at vælge batteriovervågningstilstand.

Displayet viser den indstillede modus i nogle sekunder: Lo (LOW), Nd (MEDIUM), Hi (HIGH) Displayet blinker et par gange, før det skier tilbage til visning af den aktuelle temperatur. BEMÆRK Hvis køleapparatet forsynes fra startbatteriet, skal batteriovervågningsmodusen "HIGH" vælges. Hvis køleapparatet er tilsluttet til et forsyningsbatteri, er batteriovervågningsmodusen “LOW” tilstrækkelig.

9.5 Anvendelse af køleapparatet

VIGTIGT! Risiko for overophedning Sørg for, at der altid er tilstrækkelig ventilation, så varmen, der opstår under drien, kan slippe bort. Ventilationsåbningerne må ikke tildækkes. Sørg for, at apparatet har tilstrækkelig afstand til vægge og genstande, så luen kan cirkulere. VIGTIGT! Fare for skade på grund af meget lav temperatur Sørg for, at der kun er genstande eller varer i køleapparatet, der må afkøles til den valgte temperatur. VIGTIGT! Fare for beskadigelse Anbring køleapparatet som vist ( fig. på side 207 1). Hvis køleapparatet anvendes vendt på en anden måde, kan det tage skade. BEMÆRK Når den forsynes med et batteri, slukker displayet automatisk, hvis batterispændingen er lav. LED’en blinker orange. Før første brug på side 212

1. Stil køleapparatet på et fast underlag.

2. Tilslut køleapparatet (se Tilslutning af køleapparatet på side 218).

3. Tryk på knappen i et til to sekunder.

-LED’en lyser op. Displayet ( fig. på side 211 4) tænder og viser den aktuelle temperatur. Køleapparatet starter med at køle det indvendige rum. Låsning af køleapparatets låg BEMÆRK CFF35, CFF45: Når låget låses, skal du sikre, at begge låsestier i siden er sat helt i, så låget lukker tæt. En lås kan gå i indgreb lidt før den anden. Hvis låget ikke låses ensartet i begge sider, skal du trykke, indtil du hører et andet klik. 219DADometic CFF

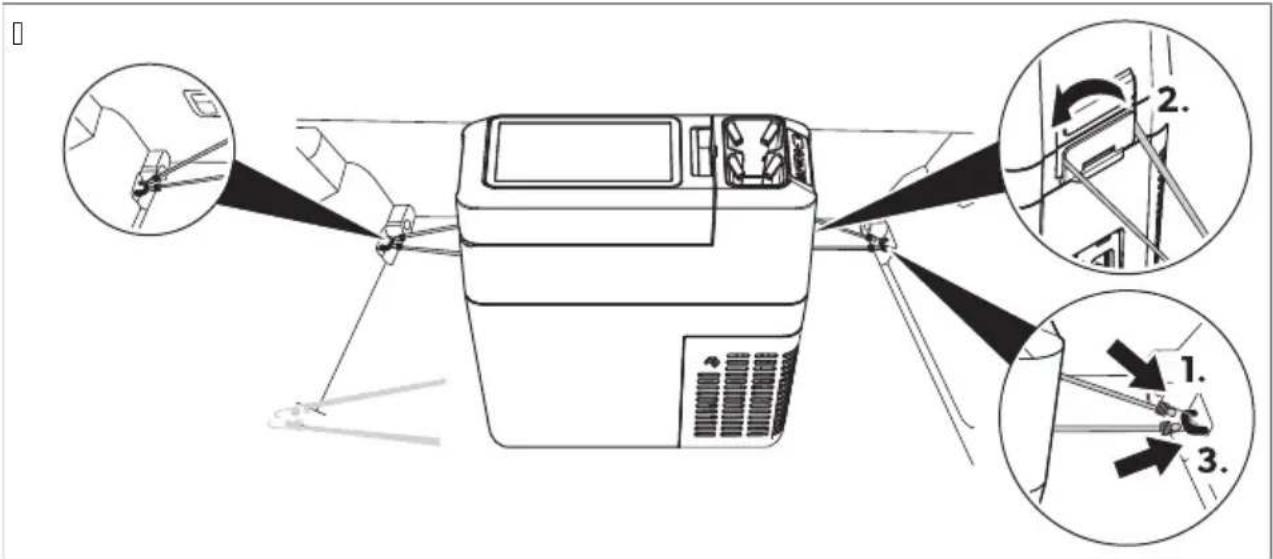

9.6 Fastgørelse af køleapparatet under transport (kun CFF12)

ADVARSEL! Fare for kvæstelser Sørg for, at køleapparatet er fastgjort korrekt. Ellers kan den løsne sig og medføre alvorlige kvæstelser på passagerer i tilfælde af en hård opbremsning. Når du transporterer køleapparatet i et køretøjet, kan du fastgøre apparatet med sikkerhedsselen eller med bagagefastgørelsesanordninger, så den bliver fast på sin position. Ved fastgørelse med en sikkerhedssele skal du fortsætte som vist ( fig. på side 220).

Ved fastgørelse med bagagefastgørelsesanordninger skal du fortsætte som vist ( fig. på side 220).

Tryk på knappen SET én gang. 220Dometic CFFDA Brug knapperne + og – til at vælge køletemperaturen. Køletemperaturen vises på displayet i et par sekunder. Displayet blinker flere gange, og dereer vises den aktuelle temperatur igen. Køleenheder med to zoner

1. Tryk på knappen SET én gang for det store rum eller to gange for det lille rum.

Det valgte rums display blinker.

2. Brug knapperne + og – til at vælge køletemperaturen.

Hvert rum kan indstilles, så de fungerer som et køleskab eller et fryserum. Køletemperaturen i det valgte rum vises på displayet i et par sekunder. Displayet blinker flere gange, og dereer vises den aktuelle temperatur igen.

9.8 Slukning eller tænding af et rum (køleenheder med to zoner)

Hvis det kun er nødvendigt med et rum, kan der slukkes for det andet for at spare på energien. Slukning af et rum

1. Tryk på knappen SET én gang for det store rum eller to gange for det lille rum.

Det valgte rums display blinker.

2. Tryk på knappen .

OFF blinker i fem sekunder på displayet til de pågældende kølerum, dereer vises der OFF. Tænding af et rum Hvis displayet til rummet viser OFF, kan du tænde for rummet på følgende måde:

1. Tryk på knappen SET én gang for det store rum eller to gange for det lille rum.

Det valgte rums display blinker.

2. Tryk på knappen .

Køletemperaturen vises på displayet i et par sekunder. Displayet blinker flere gange, og dereer vises den aktuelle temperatur.

9.9 Indstilling af displayets lysstyrke

Displayets lysstyrke kan dæmpes ved lave lysforhold i omgivelserne. Gør følgende for at dæmpe displayets lysstyrke:

1. Tænd køleapparatet.

2. Tryk på knappen SET fire gange.

For køleenheder med to zoner skal du trykke på knappen SET fem gange.

3. Brug knapperne + og – til at indstille displayets lysstyrke.

Displayet viser følgende: d0 (standard), d1 (mellem), d2 (mørk). Displayet viser den indstillede modus i et par sekunder. Displayet blinker to gang, før det skier tilbage til visning af den aktuelle temperatur. BEMÆRK Fabriksindstillingen for displayets lysstyrke er d0. Hvis der optræder en fejl, går lysstyrken automatisk tilbage på d0. Eer fejlen er udbedret, kan man igen indstille lysstyrken. 221DADometic CFF

9.10 Frakobling af køleapparatet

1. Tøm køleapparatet.

2. Sluk køleapparatet.

3. Træk tilslutningskablet ud.

Hvis du ikke vil anvende køleapparatet i længere tid: Lad låget stå lidt åbent. Det forhindrer, at der dannes lugt.

9.11 Afrimning af køleapparatet

Lufugtighed kan sætte sig som rim inde i apparatet eller på fordamperen. Derved reduceres kølekapaciteten. VIGTIGT! Fare for beskadigelse Anvend aldrig hårdt eller spidst værktøj til at erne is eller til at løsne genstande, som er frosset fast. Fortsæt på følgende måde for at afrime køleapparatet:

1. Tag indholdet ud af køleapparatet.

2. Læg evt. indholdet i et andet køleapparat for at holde det koldt.

3. Sluk køleapparatet.

4. Lad låget stå åbent.

5. Tør vandet fra afrimningen af.

9.12 Udskiftning af vekselstrømsikringen

FARE! Fare for elektrisk stød Afbryd strømforsyningen og tilslutningskablet, før du udskier apparatets sikring.

1. Afbryd strømforsyningen til apparatet.

2. Fjern tilslutningskablet.

Vip sikringsindsatsen ( fig. på side 211) ud med en skruetrækker.

4. Udski den defekte glassikring med en ny af samme type og med samme værdi (4 A, 250 V).

5. Tryk sikringsindsatsen ind i kabinettet igen.

6. Tilslut strømforsyningen til apparatet igen.

9.13 Udskiftning af jævnstrømssikringen

1. Afbryd strømforsyningen til køleapparatet.

Vip sikringsafdækningen ( fig. på side 211) ud med en skruetrækker.

3. Vend sikringsafdækningen om, og brug hagen til at erne den defekte fladstiksikring.

4. Skub en ny sikring af samme type og klassifikation ind.

5. Sæt sikringsafdækningen på igen.

6. Tilslut strømforsyningen til køleapparatet igen.

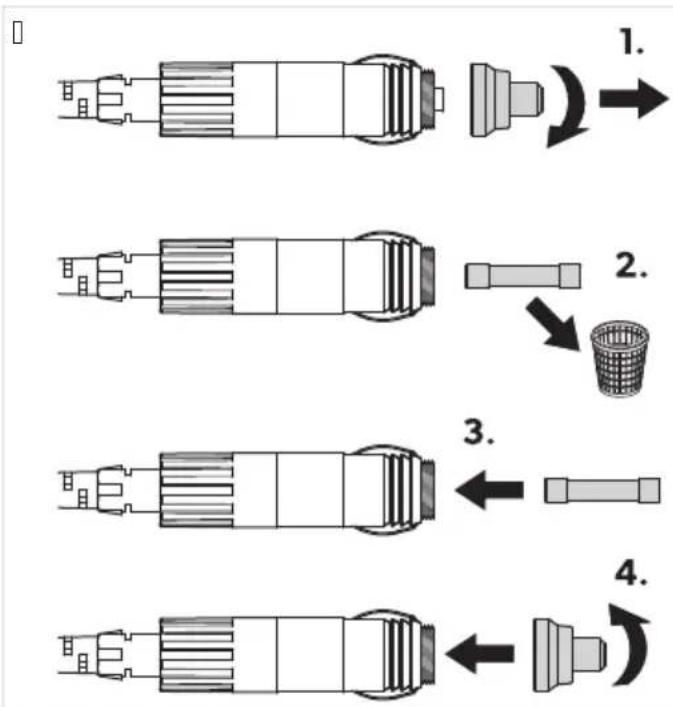

9.14 Udskiftning af jævnstrømsstiksikringen

Udski den defekte sikring med en ny sikring af samme type og klassifikation som vist ( fig. på side 223).

9.15 Udskiftning af printpladen

VIGTIGT! Fare for beskadigelse Lampen kan kun udskies af producenten, en servicerepræsentant eller en tilsvarende kvalificeret person for at undgå farer. 10 Rengøring og vedligeholdelse FORSIGTIG! Fare for elektrisk stød Sørg for, at køleenheden er koblet fra strømforsyningen, før der udføres rengørings- eller vedligeholdelsesarbejde. VIGTIGT! Fare for beskadigelse Rengør aldrig køleapparatet under rindende vand eller i opvaskevand. Brug ikke slibende rengøringsmidler eller hårde genstande under rengøringen. Rengør af og til apparatet indvendigt og udvendigt med en fugtig klud. Kontrollér, at køleapparatets ventilations- og udluningsåbninger er fri for støv og urenheder, så varmen, der opstår under drien, kan ledes bort, og køleapparatet ikke tager skade. 11 Udbedring af fejl Fejl Mulig årsag Løsningsforslag Apparatet fungerer ikke, lysdioden ly- ser ikke. Strømudgangen har ingen spænding.

1. Tilsluttet jævnstrømsudgang: I de

fleste køretøjer skal tændingen 223DADometic CFF Fejl Mulig årsag Løsningsforslag slås til, før jævnstrømsudgangen forsynes med strøm.

2. Tilsluttet vekselstrømsudgang:

Prøv at benytte en anden stikud- gang. En af apparatets sikringer er defekt. Udskift den defekte apparatsikring, se Udskiftning af vekselstrømsik- ringen på side 222 eller Udskift- ning af jævnstrømssikringen på side

Den integrerede vekselstrømsadapter er defekt. Reparationen kan kun foretages af en tilladt kundeservice. Apparatet køler ikke (stikket er sat i, LED’en lyser). Kompressor defekt. Reparationen kan kun foretages af en tilladt kundeservice. Batteriovervågningen er indstillet for højt. Vælg en lavere indstilling for batte- riovervågningen. Apparatet køler ikke (stikket er sat i, LED’en blinker orange, displayet er slukket). Batterispænding ikke tilstrækkelig. Kontrollér batteriet, og oplad det i givet fald. Jævnstrømsstikket er snavset. Konse- kvensen er en dårlig elektrisk forbin- delse. Hvis køleapparatets stik bliver me- get varmt i jævnstrømsstikket, skal jævnstrømsstikket enten rengøres, eller stikket er muligvis ikke samlet rigtigt. Jævnstrømsstikkets sikring er brændt over. Udskift sikringen i jævnstrømsstik- ket, se Udskiftning af jævnstrøms- stiksikringen på side 223. Apparatets jævnstrømssikring er sprunget. Udskift den defekte sikring, se Ud- skiftning af jævnstrømssikringen på side 222. Ved tilslutning til jævnstrømsstikket: Tændingen er slået til, apparatet fun- gerer ikke, og lysdioden lyser ikke. Køretøjets sikring er brændt over. Udskift sikringen til køretøjets jævn- strømsstik. Se dit køretøjs betje- ningsvejledning. Displayet viser en fejlmelding (f.eks. „Err1“), og apparatet køler ikke. En intern driftsfejl har frakoblet appara- tet. Reparationen kan kun foretages af en tilladt kundeservice. Låget forbi det indbyggede stop (CFF35, CFF45) FORSIGTIG! Fare for kvæstelser Pas på, at din tommelfinger ikke kommer i klemme, når du lukker låget. VIGTIGT! Fare for beskadigelse Hvis disse anvisninger ignoreres, kan låget knække af. Hvis låget er blevet forceret forbi det indbyggede stop, skal du gøre følgende ( fig. på side 225): 224Dometic CFFDA

• Luk låget så meget som muligt uden at klemme din tommelfinger, mens du fortsat holder låsen nede, så den ikke går i stykker.

• Låget burde nu være næsten i den viste vinkel (fig. e, side 12).

• Fjern hånden fra låsen (B), og fortsæt med at lukke låget helt i. BEMÆRK Hængslerne kan løsne sig fra den korrekte position, når den sidste lukkehandling udføres. Genpositionér låget på følgende måde:

• Betjen låsene på begge sider af låget samtidigt.

• Lø og genpositionér låget. 12 Garanti Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (se dometic.com/dealer) eller din forhandler. Ved reparation eller krav om garanti skal du medsende følgende bilag:

• en kopi af regningen med købsdato

• en reklamationsgrund eller en fejlbeskrivelse. Vær opmærksom på, at egne eller uprofessionelle reparationer kan få sikkerhedsmæssige konsekvenser og kan gøre garantien ugyldig. 13 Bortskaffelse Genbrug af emballagemateriale: Bortskaf så vidt muligt emballagen i affaldscontainerne til den pågældende type genbrugsaffald. Hvis du vil bortskaffe produktet endegyldigt, skal du kontakte den nærmeste genbrugsstation eller din faghandel for at få de pågældende forskrier om bortskaffelse. Produktet kan bortskaffes uden gebyr. 225DADometic CFF Hvis produktet indeholder batterier, genopladelige batterier eller lyskilder, der ikke kan udskies, skal du ikke erne dem før bortskaffelse. 14 Tekniske data Kølemiddelkredsløbet indeholder en lille mængde miljøvenligt men brændbart kølemiddel. Det skader ikke ozonlaget og det bidrager ikke til at øge drivhuseffekten. Alle lækkede kølemidler kan antændes. CFF12 Samlet volumen 13 L 12 V / 24 VTilslutningsspænding 100 V … 240 V Mærkestrøm 12 V (R134a) 6 A Mærkestrøm 12 V (R600a) 5,6 A Mærkestrøm 24 V (R134a) 3,3 A Mærkestrøm 24 V (R600a) 2,5 A Mærkestrøm 240 V @ 50 Hz (R134a) 0,35 A Mærkestrøm 240 V @ 50 Hz (R600a) 0,52 A Kølemiddel R134a eller R600a (se typemærkat) Kølekapacitet (R134a) 10 °C… –

-ækvivalent 0,037 t (R134a) Globalt opvarmningspotentiale (GWP) 1430 (R134a) Kølemiddelvolumen (R134a) 26 g Kølemiddelvolumen (R600a) 10 g Mål (B x H x D) uden greb 562 mm× 380 mm× 235 mm Vægt 9,7 kg Certifikater CFF18 Samlet volumen 19 L 12 V / 24 VTilslutningsspænding 100 V … 240 V Mærkestrøm 12 V 4,5 A Mærkestrøm 24 V 2,1 A Mærkestrøm 240 V 0,5 A Kølekapacitet 20 °C… –

-ækvivalent 0,029 t (R134a) Globalt opvarmningspotentiale (GWP) 1430 (R134a) Mål BxHxD) (inkl. greb) 508 mm× 525 mm× 300 mm (greb oppe) BxHxD (ekskl. greb) 508 mm× 422 mm× 316 mm Vægt 10,4 kg Certifikater CFF20 Samlet volumen 21 L 12 V / 24 VTilslutningsspænding 100 V … 240 V Mærkestrøm 12 V (R134a) 6,5 A Mærkestrøm 12 V (R600a) 5,6 A Mærkestrøm 24 V (R134a) 3,4 A Mærkestrøm 24 V (R600a) 2,5 A Mærkestrøm 240 V @ 50 Hz (R134a) 0,38 A Mærkestrøm 240 V @ 50 Hz (R600a) 0,52 A Kølekapacitet 20 °C… –

-ækvivalent 0,061 t (R134a) Globalt opvarmningspotentiale (GWP) 1430 (R134a) Mål BxHxD) (inkl. greb) 704 mm× 475 mm× 398 mm (handle up) BxHxD (ekskl. greb) 590 mm× 475 mm× 398 mm Vægt 16,7 kg Certifikater CFF70DZ Samlet volumen 70 L (30 L/40 L) 12 V / 24 VTilslutningsspænding 100 V … 240 V Mærkestrøm 12 V (R134a) 9 A Mærkestrøm 12 V (R600a) 7 A Mærkestrøm 24 V (R134a) 4 A Mærkestrøm 24 V (R600a) 3,2 A Mærkestrøm 240 V @ 50 Hz (R134a) 0,44 A Mærkestrøm 240 V @ 50 Hz (R600a) 0,6 A Kølekapacitet 20 °C… –
