| Type de produit | Module de ponçage de radius |
| Marque | Fein |
| Modèle | GRIT GIR |
| Utilisation prévue | Ponçage d'extrémités de tuyaux d'un diamètre de 20 à 150 mm |
| Diamètre de tuyau minimum | 20 mm |
| Diamètre de tuyau maximum | 150 mm |
| Longueur de bande abrasive | 150 × 2250 mm |
| Vitesse de rotation | 3000 tr/min |
| Niveau de pression acoustique (LpA) | 90,5 dB |
| Niveau de puissance acoustique (LwA) | 101-108 dB |
| Incertitude mesure bruit (KpA) | 4 dB |
| Alimentation | Via la ponceuse à bande GI150/GI1502H (secteur) |
| Poids (selon EPTA) | Non précisé (env. 15-20 kg avec socle) |
| Matériau de la pièce | Acier, acier inoxydable |
| Réglage hauteur centrale | Oui, via levier de serrage et levier |
| Réglage profondeur de ponçage | Oui, butée de profondeur |
| Réglage angle | Oui, levier de serrage d'angle |
| Rouleau de contact interchangeable | Oui, plusieurs diamètres disponibles |
| Dispositif de serrage rapide | Oui, pour pièce à travailler |
| Récipient collecteur d'eau | Oui, pour refroidissement et collecte des poussières |
| Protections de sécurité | Capot, écran anti-étincelles, capot latéral, protection oculaire et acoustique requise |
| Entretien quotidien | Vider le récipient, nettoyer la poussière métallique, nettoyer l'extérieur à l'air comprimé |
| Pièces remplaçables par l'utilisateur | Bande de ponçage, rouleau de contact, écran protecteur |
| Garantie | Conformément à la réglementation légale et déclaration de garantie fabricant |
| Normes de conformité | CE, UKCA |
FOIRE AUX QUESTIONS - GRIT GIR Fein
Questions des utilisateurs sur GRIT GIR Fein
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ponceuse au format PDF gratuitement ! Retrouvez votre notice GRIT GIR - Fein et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GRIT GIR de la marque Fein.
MODE D'EMPLOI GRIT GIR Fein

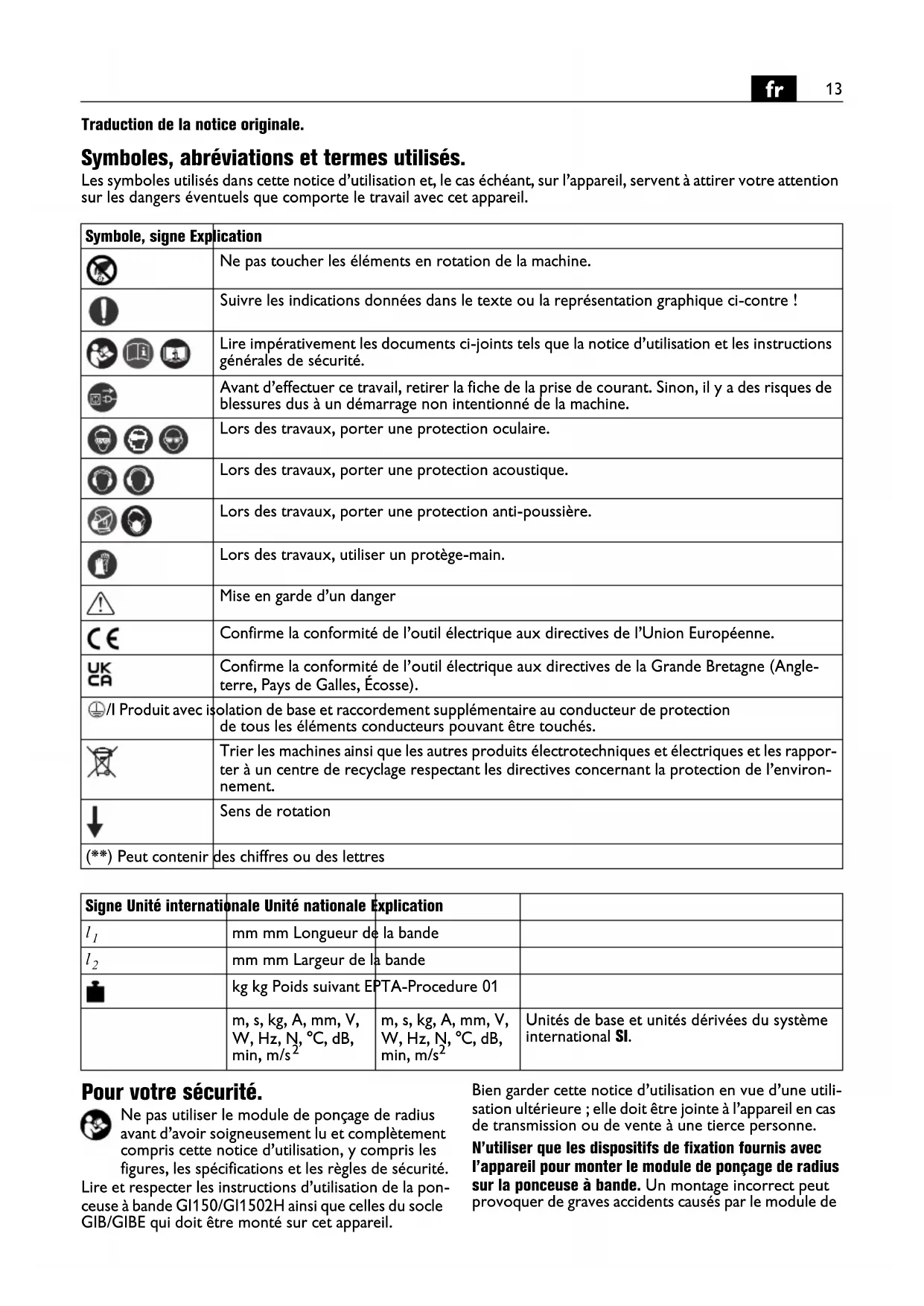

Symboles, abréviations et termes utilisés.
Les symboles utilisés dans cette notice d'utilisation et, le cas échéant, sur l'appareil, seront attirer votre attention sur les dangers éventuels que comporte le travail avec cet appareil.
| Symbole, signe Explication | |
| Ne pas toucher les éléments en rotation de la machine. | |
| Suire les indications données dans le texte ou la représentation graphique ci-contre! | |
| Lire impératifement les documents ci-joints tels que la notice d'utilisation et les instructions générales de sécurité. | |
| Avant d'effectuer ce travail,steroler la fiche de la prise de courant. Sinon,il y a des risques de blessures dus à un démarriage non intentionné de la machine. | |
| Lors des travaux,porter une protection oculaire. | |
| Lors des travaux,porter une protection acoustique. | |
| Lors des travaux,porter une protection anti-poussière. | |
| Lors des travaux,utiliser un protège-main. | |
| Mise en garde d'un danger | |
| € | Confirme la conformité de l'outil électrique aux directives de l'Union Européenne. |
| UKCA | Confirme la conformité de l'outil électrique aux directives de la Grande Bretagne (Angle-terre,Pays de Galles,Ecosse). |
| I/Produit avec isolation de base et raccordement supplémentaire au conducteur de protection de tous les éléments conducteurs pouvant être touchés. | |
| Trier les machines ainsi que les autres produits electrotechniques et électriques et les rapporter à un centre de recyclage respectant les directives concernant la protection de l'environ- nement. | |
| ↓ | Sens de rotation |
| (**)PeutContaining des chiffres ou des lettres | |
| Signe Unité internationale | Unité nationale | Explication | |
| l1 | mm mm Longueur de la bande | ||
| l2 | mm mm Largeur de la bande | ||
| kg kg Poids suivant EPTA-Procedure 01 | |||
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | Unités de base et unités dérivées du système international SI. | |
Pour votre sécurité.
Ne pas utiliser le module de ponçage de radius avant d'avoir soigneusement lu et complètement compris cette notice d'utilisation, y compris les
figures, les spécifications et les règles de sécurité.
Lire et respecter les instructions d'utilisation de la ponceuse à bande GI150/GI1502H ainsi que celles du socle GIB/GIBE qui doit être monté sur cet appareil.
Bien garder cette notice d'utilisation en vue d'une utilisation ultérieure; elle doit être jointe à l'appareil en cas de transmission ou de vente à une tierce personne.
N'utiliser que les dispositifs de fixation fournis avec l'appareil pour monter le module de ponçage de radius sur la ponceuse à bande. Un montage incorrect peut provoquer de graves accidents causés par le module de
ponçage de radius qui s'est détaché de la ponceuse à bande pendant l'opération de travail.
Utilisation de la machine.
Le module de ponçage de radius GIR, en combinaison avec la ponceuse à bande GI150/GI1502H, estçu exclusivement pour le ponçage d'extrémités de tuyaux d'un diamètre de 20-150 mm à l'abri des intempéries avec les outils de travail et les accessoires autorisés par FEIN.
Les pièces d'un diamètre inférieur à 35 mm ne doivent pas être travaillées avec la ponceuse à bande GI 150.
Instructions particulières de sécurité.
Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables d’arrêter les petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable d’arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le masque respiratoire doit être capable de filtrer les particules générées par vos travaux. L’exposition prolongée aux bruits de forte intensité peut provoquer une perte de l’audition.
Avant de mettre l'appareil en service, s'assurer que tous les leviers de serrage et tous les dispositifs de serrage sont bien serrés. Si l'appareil s'abaisse soudainement ou si la pièce à travailler se détache pendant l'opération, ceci peut provoquer de graves accidents.
Vue générale.
1 Capot/butée (GI 150/GI 150 2H) 2 Protection anti-étincelles (GI 150/GI 150 2H) 3 Support de ponçage (GI 150/GI 150 2H) 4 Boîte à copeaux (GI 150/GI 150 2H) 5 Protection latérale (GI 150/GI 150 2H) 6 Levier pour dispositif de basculement (GIB/GIBE) 7 Dispositif de serrage bande de ponçage (G1150/G11502H) 8 Réglage « Hauteur centrale » (milieu du tuyau) 9 Levier de serrage, réglage « Hauteur centrale » 10 Réglage « Profondeur de ponçage »/butée de profondeur 11 Manivelle, réglage de la largeur de la pièce 12 Récipient collecteur 13 Levier à serrage rapide, serrage de la pièce à travailler 14 Mâchoires de serrage, rigides 15 Fixation/magasin pour rouleaux de contact 16 Vis étoiles, réglage de la hauteur 17 Dispositifs de protection/capot latéral 18 Rouleau de contact 19 Enlever les vis de sécurité, rouleau de contact 20 Levier de serrage, réglage de l'angle 21 Douilles de fixation 22 Vis pour manchon de fixation 23 Trous fermeture rapide 24 Fixation rapide 25 Levier pour fermeture rapide 26 Écrous pour entraînement par courroie
27 Vis pour entraînement par courroie 28 Réglement de table 29 Levier pour l'avance 30 Vis de fixation
Avant d'effectuer toute intervention sur la machine, stériliser la fiche de la prise de courant.
Démonter le couvercle supérieur (1) avec l'écran protecteur (2).
Démonter le support de ponçage (3) et la boîte à copeaux (4).
Ouvrir le capot latéral (5).
Desserrer le dispositif de serrage (7) et retirer la bande de ponçage.
Fermer le capot latéral.
Socle gib/gibe.
Desserrer le levier du dispositif de basculement (6) et régler la GI150/GI1502H plus ou moins horizontalement.
Sortir l'appareil de l'emballage et monter les accessoires conformément aux descriptions se trouvant sur la feuille annexe.
À l'avant et l'arrière du socle de la partie supérieure, desserrer les quatre vis de fixation (30).
Monter les 4 douilles de fixation (21) à l'aide des 4 vis (22).
Aligner les 4 perçages (23) à l'aide des 4 douilles de fixation (21).
Pousser le GIR contre la ponceuse à bande GI150/GI1502H.
Pousser les 2 fixations rapides (24) vers la gauche et serrer les 2 leviers (25). Desserrer à nouveau le dispositif de basculement du socle si les perçages ne se trouvent pas l'un au-dessus de l'autre.
Socle GIB.
Bien serrer le levier du dispositif de basculement (6).
Resserrez les vis (30) préalablement desserrees à l'avant et l'arête du socle.
À l'aide des vis étoiles (16) abaisser les quatre pieds jusqu'à ce que ceux-ci touchent le sol. Ensuite, continuer à tourner les pieds de 2 tours environ.
Remplir le récipient collecteur (12) à moins d'eau. Placer le récipient collecteur entre les supports du module de ponçage de radius.
Avant d'effectuer toute intervention sur la machine, retirer la fiche de la prise de courant.
Ouvrir le capot (17) et tirer la table de travail vers l'arrière.
Desserrer les deux vis (19) se trouvant dans la fourche de coulisse et enlever le rouleau de contact (18).
Monter un rouleau de contact (18) du diamètre souhaité dans la fourche de coulisse et le bloquer avec les deux vis (19).
Pour les rouleaux de contact d'un diamètre important, modifier éventuellement la position du dispositif de serrage de la bande sur la ponceuse à bande.
Après chaque remplacement du rouleau de contact, ajuster la bande.
Il est préférible de garder les rouleaux de contact non utilisés dans la fixation (15) pour les protégérer de dommages.
Avant d'effectuer toute intervention sur la machine, stériliser la fiche de la prise de courant.
Seulement lors de la première mise en service de la ponceuse à bande GI150/GI1502H : Contrôler le sens de rotation.
Desserrer le dispositif de serrage (7) et introduire une bande de ponçage d'une longueur de 150 × 2250 mm.
Le marquage du sens de rotation de la bande de ponçage doit coïncider avec le sens de rotation.
Serrer la bande de ponçage à l'aide du dispositif de serrage (7).
Déplacer la bande de ponçage à la main et observer si elle se déplace vers la gauche ou vers la droite du rouleau de contact.
Sur la ponceuse à bande, régler le guidage de la roue d'entraînement de façon à bien centrer la bande de ponçage. L'ajustage précis s'effectue quand l'appareil est mis en marche.
Adjustage de la bande de poncage.
GI150/GI1502H Mise en marche : Déverrouiller la touche d'arrêt d'urgence (15) et la relever. Appuyer sur la touche « I » (19). Arrêt : Déverrouiller la touche d'arrêt d'urgence (15). Appuyer sur la touche « 0 » (19). Une fois éteint, la machine continue à tourner pendant 50 secondes environ. * Voir la notice d'utilisation de l'appareil. Dans des situations dangereuses, appuyez sur la touche d'arrêt d'urgence rouge afin d'arrêter l'appareil. Ne mettez en marche la ponceuse à bande que brièvement. Observer dans quelle direction la bande de ponçage se déplace. Ajuster la bande sur la ponceuse à bande jusqu'à ce que la bande de ponçage se trouve au centre du rouleau de contact (18).
S'il est impossible de centrer la bande, réajuster impérativement le parallélisme de GIR (Figure 4):
Desserer les deux vis (26).
Ajuster les vis (27) à l'aide d'une clé pour vis à six pans creux, taille 4 mm.
Resserrez les deux vis (26).
Contrôler le parallélisme de la bande. Si le résultat n'est pas satisfaisant, répéter les opérations décrites ci-dessus.
NOTE: Le dispositif de guidage du rouleau de contact de la GIR est réglé en usine de façon parallèle. Un ajustage n'est nécessaire que lorsqu'il est impossible de centrer la bande lors de la mise en service de la roue d'entraînement.
Réglage de la hauteur centrale (figure 3).
La hauteur du rouleau de contact est normalement réglée sur le milieu du tuyau. Le réglage peut cependant être modifié.
Desserrer le levier de serrage (9).
À l'aide du levier (8), régler le rouleau de contact sur la hauteur désirée.
Resserrez le levier de serrage.
Contrôler le réglage en effectuant un essai de ponçage.
Indications pour le travail.
Ajuster la bande.
Régler la hauteur centrale.
Se placer à côté de l'appareil et tirer le levier d'avance (29) de la main gauche.
Tourner la manivelle (28) de la main droite pour déplacer la table de travail latéralement et pour user la bande de ponçage uniformément. La pierre ne doit cependant pas dépasser les bords de la bande de ponçage.
Travailler toujours en exerçant une pression régulière.
Marché à vide ponçage
Mesure réelle (A) du
niveau de pression
acoustique sur le lieu de
travail L_pA (réf 20~Pa
en décibel 90,5 99
Incertitude K_pA
en decibel 4 4
Mesure réelle (A) du
niveau d'intensité
acoustique pondéré L_wA
(re 1 pW), en décibel 101-108
Incertitude KwA,
en décibel 2,5 2,5
Conditions de mise en service
Rotation (1/min) 3000 3000
| Matériau | Acier - inoxydable |
| Dimension | Tube, diamètre - 42,4 mm |
| Bande abrasive | GRIT by Fein - 36R |
REMARQUE: La somme de la valeur d'émission mesurée et de l'incertitude constitue la limite supérieure des valeurs qui peuvent apparaître pendant des mesurages.
Porter une protection acoustique!
Valeurs de mesure mesurées conformément à la norme correspondante du produit (voir la dernière page de la présente notice d'utilisation).
Réparation des pannes
| Perturbation Cause/solution | |
| Bruits de travail impor-tants | La hauteur centrale n'est pas uniforme, ajuster la hauteur centrale |
| Le tuyau change de couleur | pression tropiekée, rédui-re la pression |
| Formation forte de Bavures | Bande de ponçage usée, replacer la bande |
Avant d'effectuer toute intervention sur la machine, retirer la fiche de la prise de courant.
Ne faire effectuer des réparations que par un spécialiste travaillant conformément aux réglementations en vigueur.
Pour des travaux de réparation, nous vous recommandons le service après-vente FEIN, l'atelier agréé FEIN ainsi que les représentants FEIN.
Vous trouverez la liste actuelle des pièces de rechange de cette machine sur le site Internet www.fein.com.
Effectuer régulièrement les travaux d'entretien suivants :
Travaux d'entretien quotidiens
Vider le récipient collecteur. Séparez et éliminez l'eau et la poussière métallique.
Ouvrir le couvercle (17) et le capot latéral (5) et retirer la poussière métallique.
La poussière métallique doit être suffisamment refroidie et ne doit être éliminée que dans des conteneurs appropriés.
Remonter le couvercle (17) et le capot latéral (5).
Nettoyer l'extérieur de l'appareil avec de l'air comprimé.
Si nécessaire, vous pouvez remplacer vous-même les éléments suivants : Bande de ponçage, rouleau de contact (18), écran protecteur (2)
Garantie.
La garantie du produit est valide conformément à la réglementation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant.
Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d'utilisation soit fournie avec la machine.
Déclaration de conformité.
La Déclaration CE est uniquement valable pour les pays de l'Union européenne et de l'AELE (Association Européenne de Libre-Echange) et uniquement pour les produits destinés au marché de l'UE ou de l'AELE. Une fois que le produit a été mis sur le marché de l'UE, la marque UKCA cesse d'être valable.
La Déclaration UKCA est uniquement valable pour le marché Britannique (Angleterre, Pays de Galles et Écosse) et uniquement pour les produits destinés au marché Britannique. Une fois que le produit a été mis sur le marché Britannique, le marquage CE cesse d'être valable.
L'entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementations en vigueur indiquées à la première page de la présente notice d'utilisation.
Dossier technique auprès de :
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwabisch Gmund-Bargau, Germany
Protection de l'environnement, recyclage.
Rapporter les emballages, usagées et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l'environnement.
