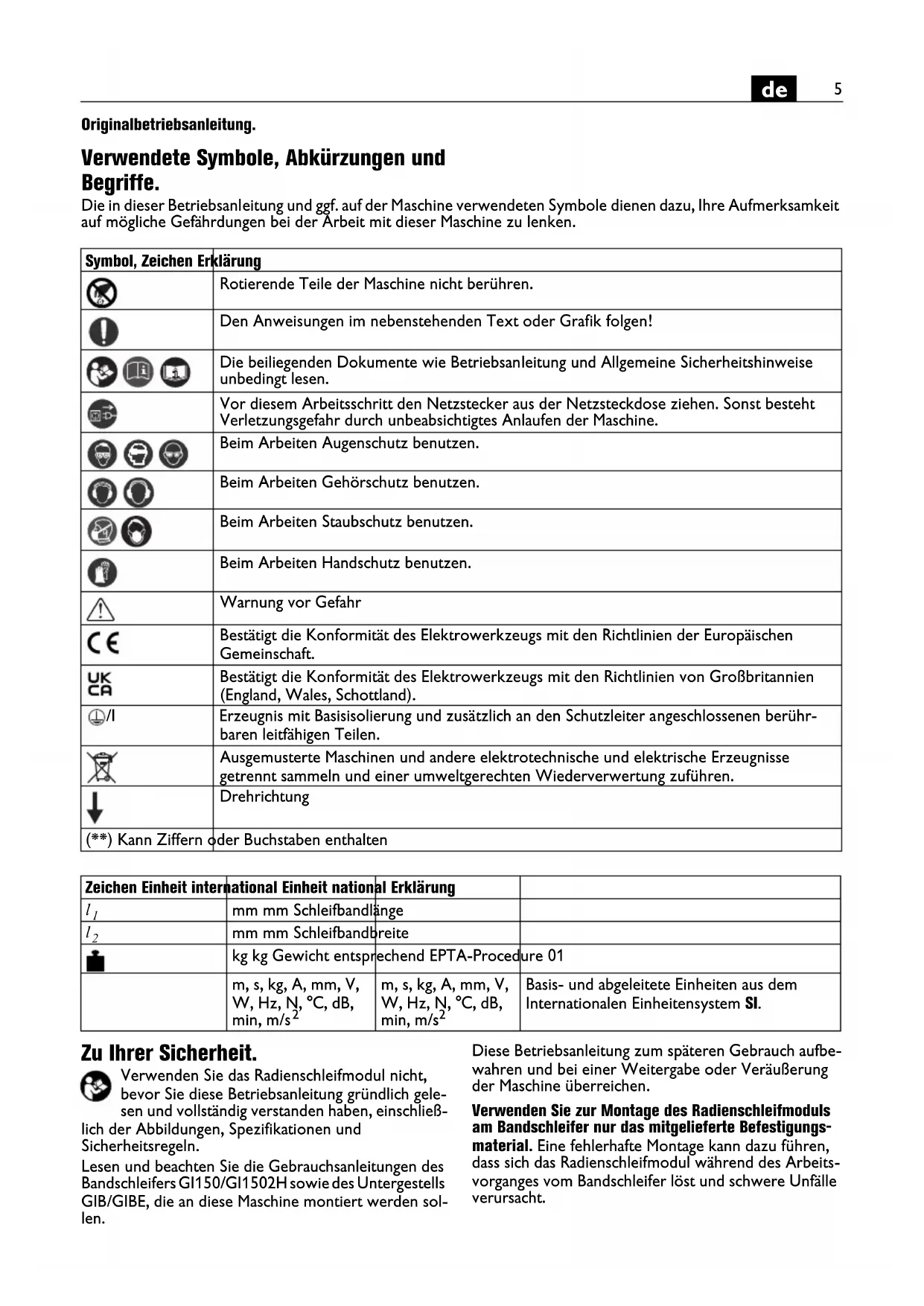

Verwendete Symbole, Abkürzungen und Begriffe.

Die in dieser Betriebsanleitung und ggf. auf der Maschine verwendeten Symbole dieren dazu, ihre Aufmerksamkeit auf mögliche Gefährdungen bei der Arbeit mit dieser Maschine zu lenken.

Symbol, Zeichen Erklärung
	Rotierende Teile der Maschine nicht berühren.
	Den Anweisungen im nebenstehenden Text oder Grafik folgen!
	Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingtlesen.
	Vor diesen Arbeitsschritt den Netzstecker aus der Netzsteckdoseziehen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen der Maschine.
	Beim Arbeiten Augenschutz benutzen.
	Beim Arbeiten Gehörschutz benutzen.
	Beim Arbeiten Staubschutz benutzen.
	Beim Arbeiten Handschutz benutzen.
	Warnung vor Gefahr
€	Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.
UKCA	Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien von Großbritannien (England, Wales, Schottland).
I/I	Erzeugnis mit Basisolierung und zusätzlich an den Schutzleiter angeschlossenen berühr-baren leitfähigen Teilen.
	Ausgemusterte Maschinen und andere elektrotechnische und elektrische Erzeugnisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführren.
↓	Drehrichtung
(**) Kann Ziffern oder Buchstaben enthalten

Zeichen Einheit international Einheit national Erklärung
l1	mm mm Schleifbandlänge
l2	mm mm Schleifbandbreite
	kg kg Gewicht entsprachend EPTA-Procedure 01
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Basis- und abgeleitete Einheiten aus dem Internationalen Einheitsystem SI.

Zu Ihrer Sicherheit.

Verwenden Sie das Radienschleifmodul nicht, bevor Sie diese Betriebsanleitung gründlich gesen und vollständig verstanden haben, einschlie

lich der Abbildungen, Spezifikationen und Sicherheitsregeln.

Lesen und beachten Sie die Gebrauchsanleitungen des Bandschleifers GI150/GI1502H sowie des Untergestells GIB/GIBE, die an diese Maschine montiert werden sollen.

These Betriebsanleitung zum späteren Gebrauch aufbewahren und bei einer Weitergabe oder Veräußerung der Maschine überreichen.

Verwenden Sie zur Montage des Radienschleifmoduls am Bandschleifer nur das mitgelieferte Befestigungsmaterial. Eine fehlerhafte Montage kann dazu führen, dass sich das Radienschleifmodul während des Arbeitsvorganges vom Bandschleifer lost und schwere Unfälle verursacht.

Bestimmung der Maschine.

Das Radienschleifmodul GIR ist in Verbindung mit dem Bandschleifer GI150/GI1502H und ausschließlich für das Ausschleifen von Rohrenden mit Durchmesser von 20-150 mm zu verwenden mit dem von Fein zugelassenen Einsatzwerkzeugen und Zubehor in wettergeschützter Umgebung.

Werkstücke mit einem Durchmesser kleiner als 35mm dürfen mit dem Bandschleifer Gl 150 nicht bearerbeitet werden!

Spezielle Sicherheitshinweise.

Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen,/TRagen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von Ihnen fernhalt. Die Augen sollen vor herumflie-genden Fremdkörporn geschützt werden, die bei verschieden Anwendungen entstehen. Staub- oder Atemschutzmaske mussen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Larm ausgesetzt sind, konnen Sie einen Hörverlust erleiden.

Stellen Sie vor dem Einschalten sicher, dass alle Spannhebel und Spannvorrichtungen gut festgezogen sind.

Senkt sich die Maschine plottlich ab oder lost sich das Werkstück während des Arbeitsvorganges, kann dies zu schweren Unfallen führen.

Auf einen Blick.

1 Abdeckung/Anschlag (GI 150/GI 150 2H)
2 Funkenschutz (GI 150/GI 150 2H)
3 Schleifauflage (GI 150/GI 150 2H)
4 Spänekasten (GI 150/GI 150 2H)
5 Seitendeckel (GI 150/GI 150 2H)
6 Hebel für Kippvorrichtung (GIB/GIBE)
7 Schleifband-Spannvorrichtung (GI 150/GI 150 2H)
8 Einstellung „Centerhöhe" (Rohrmitte)
9 Spannhebel, Einstellung „Centerhöhe“
10 Einstellung „Schleiftie“/Tiefenanschlag
11 Kurbel, Werkstückbreite einstellen
12 Aufgangbehälter
13 Schnellspannhebel, Werkstück festspannen
14 Spannbacken, starr
15 Halterung/Magazin für Kontaktrolien
16 Sterndrehschrauben, Hoheneinstellung
17 Schutzvorrichtungen/Seitendeckel
18 Kontaktrolle
19 Sicherungsschrauben, Kontaktrolle
20 Spannhebel, Winkeleinstellung
21 Befestigungshulsen
22 Schrauben fur die Befestigungsbuchse
23 Locher Schnellverschluss
24 Schnellverschluss
25 Hebel für Schnellverschluss
26 Mattern für Riementrieb
27 Schraube für Riementrieb
28 Tischeinstellung
29 Vorschubhebel
30 Befestigungsschrauben

Montageanweisungen (Bilder 1+2).

Bandschleifer GI 150 2H.

Ziehen Sie vor allen Arbeiten an der Maschine den Netzstecker aus der Steckdose.

Demontieren Sie die obere Abdeckung (1) zusammen mit dem Funkenschutz (2).

Demontieren Sie die Schleifauflage (3) und den Spänekasten (4).

Öffnen Sie den Seitendeckel (5).

Lösen Sie die Spannvorrichtung (7) und entfernen Sie das Schleifband.

SchlieBen Sie den Seitendeckel.

Untergestell GIB/GIBE.

Lösen Sie den Hebel für die Kippeinrichtung (6) und stellen Sie die GI150/GI1502H ungebär waagrecht.

GIR.

Nehmen Sie das Gerät aus der Verpackung und montieren Sie das Zubehör, wie im Beilageblatt beschrieben.

Lösen Sie vorne und halten am Fußgestell die vier Befestigungsschrauben (30) des Oberteils.

Montieren Sie die 4 Befestigungshulsen (21) mit den 4 Schrauben (22).

Richten Sie die 4 Bohrungen (23) mit den 4 Befestigungshulsen (21) aus.

Schieben Sie die GIR gegen den Bandschleifer GI150/GI1502H.

Schieben Sie die 2 Schnellverschlüsse (24) nach links und spannen Sie die 2 Hebel (25). Lösen Sie nochmals die Kippeinrichtung des Untergestells, falls die Bohrungen nicht übereinander stehen.

Untergestell GIB.

Ziehen Sie den Hebel für die Kippvorrichtung (6) fest.

GIR.

Ziehen Sie vorne und hinten am Fußgestell die zuvor gelösten Schrauben (30) wieder fest.

Drehen Sie die vier Füsse mit den Sterngriffschrauben (16) herunter, bis diese den Boden berühren. Drehen Sie die Füsse anschließend noch ca. zwei Umdrehungen weiter.

Füllen Sie den Auffangbehälter (12) bis zur Hälfte mit Wasser. Stellen Sie den Auffangbehälter zwischen die Stützen des Radienschleifmoduls.

Bei Betrieb des Gerätes ohne Wasserbefüllten Auffangbehälter besteht Brandgefahr!

Kontaktrolle montieren. (Bild 3)

Ziehen Sie vor allen Arbeiten an der Maschine den Netzstecker aus der Steckdose.

Öffnen Sie den Deckel (17) undziehen Sie den Arbeits-tisch zurück.

Lösen Sie die beiden Schrauben (19) in der Führungs-gabel und nehmen Sie die Kontaktrolle (18) Heraus.

Setzen Sie eine Kontaktrolle (18) mit dem gewünschem Durchmesser in die Führungsgabel ein und sichern Sie diese mit den beiden Schrauben (19).

Bei Kontaktrollen mit groBem Durchmesser muss ggf. die Position der Bandspannvorrichtung am Bandschleifer verändert werden.

Justieren Sie nach jedem Wechsel der Kontaktrolle den Bandlauf.

Nicht benutzte Kontaktrollen sollen den Schutz vor Beschädigung immer in der Halterung (15) aufbewahrt werden.

Schleifband montieren/wechseln

Ziehen Sie vor allen Arbeiten an der Maschine den Netzstecker aus der Steckdose.

Nur bei erster Inbetriebnahme des Bandschleifers

GI150/GI1502H: Überprüfen Sie die Drehrichtung. Lösen Sie die Spannvorrichtung (7) und legen Sie ein Schleifband mit der Länge 150 × 2250 mm ein.

Die Laufrichtungskennzeichnung des Schleifbandes muss mit der Drehrichtigung übereinstimmen.

Spannen Sie das Schleifband mit der Spannvorrichtung (7).

Bewegen Sie das Schleifband mit der Hand und beobachten Sie, ob es nach links oder rechts von der Kontaktrolle auswandert.

Stellen Sie am Bandschleifer die Führung des Antriebsrades so ein, dass das Schleifband mittig lauft. Die exakte Justierung erfolgt bei eingeschalteter Maschine.

Betriebsanweisungen.

Schlieben Sie die Seitedeckel (17)/(5). Das Schleifband kann bei nicht montierten Schutzvorrichtungen die Kleidung erfassen und Sie schwer verletzen.

GI150/GI1502H*

Einschalten:

Sicherheits-Aus-Taste (15) entriegeln und aufklappen. Taste „I" (19) drücken.

Ausschalten:

Sicherheits-Aus-Taste (15) aufklappen. Taste „0" (19) drücken.

Die Maschine lauft nach dem Ausschalten ca. 50 sek. nach.

(* in der Betriebsanleiung der Maschine zu finden)

Sicherheits-Aus-Taste:

Drücken Sie in Gefahrensituationen die rote Sicherheits-Aus-Taste um die Maschine auszuschalten.

Schleifband justieren.

Schalten Sie den Bandschleifer nur kurz ein.

Beobachten Sie, in welcher Richtung das Schleifband auswandert.

Justieren Sie am Bandschleifer den Bandlauf, bis das Schleifband mittig auf der Kontaktrolle (18) lauft.

Wenn sich der Bandlauf nicht mittig justieren lasst, muss die Parallelität der GIR nachgestellt werden (Bild 4):

Lösen Sie die zwei Schrauben (26).

Justieren Sie die Schrauben (27) mit einem Innensechskantschluss, Groß 4 mm.

Ziehen Sie die beiden Schrauben (26) fest.

Prüfen Sie die Parallelität des Bandlaufes. Wiederholen Sie die vorhergehenden Schritte bei nicht zufriedenstellendem Ergebnis.

HINWEIS: Die Führungseinrichtung für die Kontaktrolle der GIR ist ab Werk parallel eingestellt. Eine Justierung ist nur erforderlich, wenn bei der Einrichtung des Antriebsrades kein zentrischer Bandlauf erreicht wird.

Centerhöhe einstellen (Bild 3).

Die Höhe der Kontaktrolle wird normalerweise auf Rohrmitte eingestellt. Die Einstellung kann jedoch verändert werden:

Lösen Sie den Spannhebel (9).

Stellen Sie mit dem Hebel (8) die Kontaktrolle auf die gewünschte Höhe ein.

Ziehen Sie den Spannhebel wieder fest.

Überprüfen Sie die Einstellung durch einen Probeschllf.

Arbeitshinweise.

Justieren Sie den Bandlauf.

Stellen Sie die Centerhöhe ein.

Stellen Sie sichiben die Maschine undziehen mit der linken Hand am Vorschubhebel (29).

Drehen Sie mit der rechten Hand an der Kurbel (28), um den Arbeitsstisch seitlich zu bewegen und das Schleifband gleichmäßig abzunutzen. Das Werkstückarfthere nicht über die Kanten des Schleifbandes geraten.

Arbeiten Sie immer mit gleichmäßigem Anpressdruck.

Gerausch-Emissionswerte.

Leerlauf Schleifen

Gemessener A-bewerteter

Emissions-Schalldruckpegel

amArbeitsplatz L_DA

(re 20~ Pa) , in Dezibel 90,5 99

Unsicherheit K_pA , in Dezibel 4 4

Gemessener A-bewerteter

Schalleistungspegel L_wA

(re 1 pW), in Dezibel 101 108

Unsicherheit K_wA , in Dezibel 2,5 2,5

Betriebsbedingungen

Drehzahl (/min) 3000 3000

Material - rostfreier Stahl

Abmessung

Rohr, Durchmesser

42,4mm

Schleifband

GRIT by Fein

• 36R

ANMERKUNG: Die Summe aus gemessenem Emissionswert und zugehöriger Unsicherheit stellt die obere Grenze der Werte dar, die bei Messungen auftreten können.

Gehorschutz benutzen!

Messwerte ermittelt nach zutreffender Produktnorm (siehe die letzte Seite dieser Betriebsanleitung).

Störungsbeseitigung

Störung Ursache/Beseitigung
Starke Laufgeräusche	Centerhöhe ist nicht gleich- mäßig, Centerhöhe einstel- len
Rohr verfürt bis zu starker Anpressdruck, Anpressdruck reduzieren
Starke Gratisbung Schleifband abgenutzt, Schleifband ersetzen

Instandhaltung und Kundendienst.

Ziehen Sie vor allen Arbeiten an der Maschine den Netzstecker aus der Steckdose.

Eine Instandsetzungarf nur durch eine Fachkraft nach den gultigen Vorschriften durchgefuhrt werden.

Zur Instandsetzung empfehlen wir den FEIN-Kundendienst, die FEIN-Vertragswerkstücke und die FEIN-Verwertungen.

Die aktuelle Ersatzteilliste dieser Maschine finden Sie im Internet unter www.fein.com.

Führer Sie die folgenden Wartungsarbeiten regelmäßig durch:

Täglich Wartungsarbeiten

Leeren Sie den Aufgangbehälter. Trennen und entsorgen Sie Wasser und Metallstaub.

Öffnen Sie die Abdeckung (17) und den Seitendeckel (5) und entfern den Sie den Metallstaub.

Der Metallstaub muß ausreichend abgekühlt sein und scarf nur über geeignete Behälter entsorgt werden.

Bringen Sie die Abdeckung (17) und den Seitendeckel (5) wieder an.

Reinigen Sie die Maschine außen mit Druckluft.

Folgende Teile können Sie bei Bedarf selbst austauschen: Schleifband, Kontaktrolle (18), Funkenschutz (2)

Gewährleistung und Garantie.

Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbrin-gens. Darüber hinaus leistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantieyerklarung.

Im Lieferumfang ihrer Maschine kann auch nur ein Teil des in dieser Betriebsanleitung beschrieben oder abgebildeten Zubehörs enthalten sein.

Konformitätserklung.

Die CE-Erklärung gilt nur für Länder der Europäischen Union und der EFTA (European Free Trade Association) und nur für Produkte, die für den EU- oder EFTA-Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem EU-Markt, verliert das UKCA-Zeichen seine Gültigkeit.

Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produkte, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem britischen Markt verliert das CE-Zeichen seine Gültigkeit.

Die Firma FEIN erklärt in alleiniger Verantwortung, dass these Produkt den auf der letzten Seite dieser Betriebsanleitung angegebenen einschlagigen Bestimmungen entspricht.

Technische Unterlagen bei:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwabisch Gmund-Bargau, Germany

Umweltschutz, Entsorgung.

Verpackungen, ausgemusterte Maschinen und Zubehör einer umweltgerechten Wiederverwertung zuführen.

(* hittas i driftinstruktionen)

Nödstopp-knapp:

Die CE-Erklärung gilt nur für Länder der Europäischen Union und der EFTA (European Free Trade Association) und nur für Produkte, die für den EU- oder EFTA-Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem EU-Markt, verliert das UKCA-Zeichen seine Gültigkeit.

Schwabisch Gmund-Bargau, 18.03.2022

C. & E. Fein GmbH

Hans-Fein-StraBe 81

73529 Schwabisch Gmund-Bargau, Germany

www.fein.com

Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produkte, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem britischen Markt verliert das CE-Zeichen seine Gültigkeit.

Schwabisch Gmund-Bargau, 18.03.2022
