KÄYTTÖOHJE GRIT GIR Fein

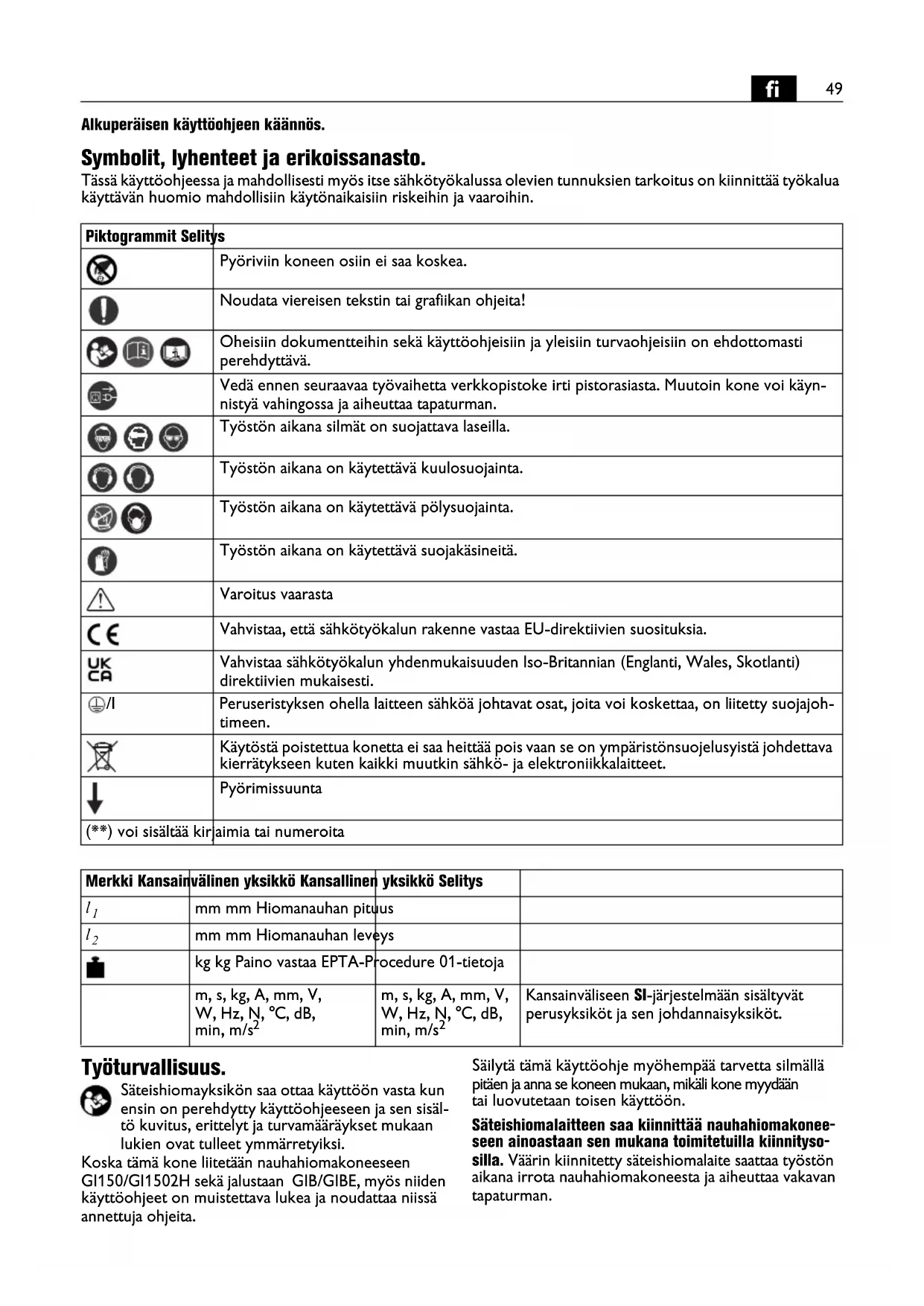

Alkuperäisen käyttoohjeen kännös.

Symbolit, lyhenteet ja erikoissanasto.

Tässä käyttoohjeessa ja mahdollisesti myös itse sähkötyökalussa olevien tunnuksien tarkoitus on kiinnittä työkalua käytävän huomio mahdollisiin käytönaikaisin riskeihin ja vaaroihin.

Piktogrammit Selitys
	Pyöriviin koneen osiin ei saa koskea.
	Noudata viereisen tekstin tai grafiikan ohjeita!
	Oheisiin dokumentteihin sekä käytöohjeisinn ja yleisiin turvaohjeisinn on ehdottomasti perehdyttävä.
	Vedä ennen seuraavaa työvaihetta verkkopistoke irti pistorasiasta. Muutoin kone voi käyn-nistyä vahingossa ja aiheuttaa tapaturman.
	Työstön aikana silmät on suojattava laseilla.
	Työstön aikana on käytettävä kuulosuojainta.
	Työstön aikana on käytettävä pölysuojainta.
	Työstön aikana on käytettävä suojakäsineitä.
	Varoitus vaarasta
€	Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia.
UKCA	Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti.
/1	Peruseristyksen ohella laitteen sähköä johtavat osat, joita voi koskettaa, on liitetty suojajoh-timeen.
	Käytöstä poistettua konetta ei saa heittää pois vaan se on ympäristönsuojelusyistä johdettava kierräkykseen kuten kaikki muutkin sähkö- ja elektroniikkalaitteet.
↓	Pyörimissunta
(**) voi sisälää kär	aimia tai numeroita

Merkki Kansain	välinen yksikkö Kansallinen	yksikkö Selitys
l1	mm mm Hiomanauhan pituus
l2	mm mm Hiomanauhan leveys
	kg kg Paino vastaa EPTA-Procedure 01-tietoja
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Kansainväiseen S1-järvestelmään sisältyvät perusyksiköt ja sen johannaisyksiköt.

Työturvallisuus.

Sateishiomayksikon saa ottaa kayttöön vasta kun ensin on perehdytty kayttöohjeeseen ja sen sisälto kuvitus, erittelyt ja turvamaaraykset mukaan lukien ovat tulleet ymmärretyiksi.

Koska tämä kone liitetäan nauhaiomakoneeseen GI150/GI1502H sekä jalustaan GIB/GIBE, myös niiden kayttöohjeet on muistettava lukea ja noudattaa niissä annettuja ohjeita.

Sälytä tämä käyttoohje myöhempää tarvetta silmälä pitäen ja anna se koneen mukaan, mikäi kone myydaan tai luovutetaan toisen käyttoön.

Sateishiomalaiteen saa kiinnittaa nauhaiomakonee seen ainoastaan sen mukana toimitetuilla kiinnityso-silla. Värin kiinnitetty sateishiomalaite saattaa työstön aikana irrota nauhaiomakoneesta ja aiheuttaavakavan tapaturman.

Koneen käyttokohde.

Sateishiomalaite GIR on suunnitelu kaytettavaksi yhdistettna nauhaiomakoneeseen GI150/GI1502H ja tarkoitettu vain putkenpäden hiontaan, putkihalkaisijan knot 20-150 mm. Tyosto vain saälta suojatuissa tiloissa; ainoastaan Feinin hyväksymia vaihtotyokaluja ja lisatarvikkeita saa kayttä.

Työkappaleita, joiden halkaisija on alle 35mm , ei saa työstä nauhahiomakoneella GI 150!

Erityiset varotoimenpiteet.

Muista henkilökohtaiset suojavarusteet. Käytä työstötilanteesta riippuen kasvosuojainta, silmäsuojainta tai suojalaseja. Jos mahdollsta, käytä polysoujainta, kuulosuojainta, suojakäsiniteitä tai erikoisvaatetusta, joka antaa suojan ilmaan sinkoilevilta hioma- ja materiaalihiukkasila. Varsinkin silmat on suojattava eri työstotavoilla ilmaan sinkoilevilta hiukkasilta. Poly- ja hengityssuojainen tätyyy pystyä suodattamaan työstössä syntyvä poly. Pitkäikainen altistuminen melulle saattaa heikentää kuuloa.

Ennen kuin kone käynnistetään, on katsottava, etta kaikki kiristinvivut ja -laitteet on kiinnitetty pitävästi.

Jos kone painuu työston aikana äkkia alas tai jos työkappale irtoaa koneesta, se voi johtaavakavaan työtapaturmaan.

Laitteen osat.

1 Suojus/rajoitin (GI 150/GI 150 2H)
2 Kipinasuojus (GI 150/GI 150 2H)
3 Hioma-alusta (GI 150/GI 150 2H)
4 Kipinalaatikko (GI 150/GI 150 2H)
5 Sivusuojus (GI 150/GI 150 2H)
6 Kallistuslaitteen vipu (GIB/GIBE)
7 Hiomanauhan kiristin (GI 150/GI 150 2H)
8 Kohdistin "Center-korkeus" (putken keskipistekohdistin)
9 Kiristinvipu, "Center-korkeus"-kohdistin
10 Saadin "hiomasyvyys"/syvyysrajoitin
11 Kampi, tyokappaleen leveyden saatö
12 Polysaillio
13 Pikakiristinvipu tyokappaleen kiinnykseen
14 Kristinleuat, kiinteat
15 Pidike/kontaktirullien säilytyslipas
16 Lukkoruuvit korkeussaatöön
17 Suojalaitteet/sivusuojus
18 Kontaktirulla
19 Kontaktirullien varmistusruuvit
20 Kristinvipu kulmasaatoo
21 Kiinnitysholkit
22 Ruuvit kiinntysholkkiin
23 Pikaliittimen reiät
24 Pikaliitin
25 Pikaliittimen vipu
26 Hihnakayton mutterit
27 Hihnakayton ruuvi
28 Tyotason saatö
29 Syöttövipu
30 Kiinnitysruuvit

Asennusohjeet (kuvat 1+2).

Nauhahiomakone GI 150 2H.

Ennen koneeseen kohdistuvia toitä on verkkopistoke vedettävi irti pistorasiasta.

Irrota ensin ylempi suojus (1) ja yhdessa sen kanssa myos kipinasuojus (2).

Irrota sitten hioma-alusta (3) ja kipinalaatikko (4).

Avaa moduulin sivusuojus (5).

Löysä kiristin (7) ja ota hiomanauha.POIs.

Sulje moduulin sivusuojus.

Jalusta GIB/GIBE.

Löysä kallistuslaitteen (6) vipua ja suuntaa

GI150/GI1502H sunnilleen vaakasuoraan.

GIR.

Ota laite pakkauksesta ja kiinnitta lisavarusteet, katso ohjeet toimitukseen kuuluvasta opasteesta.

Irrota jalustan etu- ja takaosasta neljkiinnitysruuvia

(30), jotka pitavat ylausan paikallaan.

Asenna 4 kiinntysholkkia (21) 4:llruuvilla (22).

Suuntaa 4 porausta (23) ja 4 kiinnitysholkkia (21) kohdakkain.

Työnnä GIR hiomakonetta GI150/GI1502H vasten.

Työnnä 2 pikaliitintä (24) vasemmalle ja kirista 2 vipua (25). Löysää viel kerran jalustusmekanismia, mikäli porausaukot eivat heti tule kohdakkain.

Jalusta GIB.

Vedä kallistuslaitteen (6) vipu kireälle.

GIR.

Kiristä jalustan etu- ja takaosasta aiemmin irrotetut ruuvit (30) taas kiinni.

Kierrä laitejalkojen lukkoruuveja (16) niin, etta laitejalat laskeutuvat lattian varaan. Kierrä sitten jalkoja viel n. kahden kierteen verran alaspain.

Täytä sailiö (12) vedell puoleksi täyteen. Aseta sailiö sateishiomamoduulin tukien vällin.

Jos laitetta käytetaän ilman vedellä täytettyä sai-liötä, on olemassa tulipalon vaara!

Kontaktirullan kiinnitys. (Kuva 3)

Ennen koneeseen kohdistuvia toita on verkkopistoke vedettaviriptorasiasta.

Avaa kansi (17) ja veda tyotaso syrjaan.

Löysä molemmat ruuvit (19) ohjaimesta ja ota kontaktirulla (18) irti.

Aseta halkaisijaltaan oikeankokoinen kontaktirulla (18) ohjaimeen ja varmista sen asento molemmilla ruuveilla (19).

Jos kátetäan halkaisijaltaan suurikokoisia kontaktirullia, on biomakoneen ja sen kiristinlaitteen keskinäista asentoa korjattava tarpeen mukaan.

Säddä hiomanauhan asento aina kontaktirullan vaihdon jälkeen.

Kontaktirullat eivat päase vioittumaan, kun ne sälyte-taän niille tarkoitetussa pidikkeessä (15).

Hiomanauhan kiinnitsvaihto

Ennen koneeseen kohdistuvia toitä on verkkopistoke vedettävär iti pistorasiasta.

Vain uuden hiomakoneen käytöönottovaiheessa

GI150/GI1502H: Tarkasta pyörimissunta.

Löysä kiristintä (7) ja aseta koneeseen hiomanauha, Jonka pituus on 150 × 2250 ~mm .

Katso, etta hiomanauhan pyörimissuunnan

merkki tulee samaan suuntaan kuin koneen pyörimissunta.

Kiristä hiomanauha kirstimellä (7).

Liikuta hiomanauhaa käsin ja tarkkaile, pyöriiko se viistoon jommalle kummalle sivulle pän.

Sädä nauhaiomakoneen käytöpyörän ohjain niin,

että hiomanauha pyörii keskellä. Tarkka saatö on tehtävä koneen kaydessä.

Käytövinkkejä.

Sulje sivusuojus (17)/(5). Jos suojalaitteita ei ole asennettu paikoilleen, hiomanauha voi pyöries

sään tartua vaatteisiin ja aiheuttaa tapaturman.

GI150/GI1502H*

Kännistys:

Vapauta hata-seis-painikkeen (15*) lukitus ja kännä painike ylos. Paina painiketta "I" (19*).

Pysäytys:

Kännä hätt- seis-painike (15*) ylös. Paina painiketta "0" (19').

Virran katkaisemisen jälkeen kone jalkikäy viëla

n. 50 sekunnin ajan.

(* lóytyy koneen käyttoohjeesta)

Hata-seis-painike:

Vaaratilanteessa kone pysaytetaan punaisella hata-seispainikkeella.

Hiomanauhan saatö.

Kytke nauhaiomakone vain hetkeksi pälle.

Tarkkaile, viistäök hiomanauha jompaan kumpaan puoleen.

Säddā hiomanauhan asentoa biomakoneesta, kunnes hiomanauha pyöri keskellä kontaktirullaa (18).

Jos hiomanauhaa ei saada säädettyä keskelle, on GIR -suuntaissäökarjattava (Kuva 4):

Löysä molempia ruuveja (26).

Säddä ruuveja (27) kuusiokoloavaimella, avainkoko 4 mm.

Kiristä molemmat ruuvit (26) kiinni.

Tarkasta hiomanauhan suuntaissäö. Jos saäö ei pidä paikkaansa, toista edelliset saatovaiheet.

HUOMIO: Kontaktirullien ohjain GIR -moduulissa on saadetty tehtaalla samansuuntaiseksi. Hienosaatö on tarpeen vain silloin, jos hiomanauha ei pyori keskellä kayttopyorän saadostā huolimatta.

Putken keskipistekohdistus (Kuva 3).

Kontaktirulla sādetaayn yleensä putken keskipisteen korkeudelle. Sātöa voidaan tarvittaessa kuitenkin muuttaa:

Löysä kirstinvipua (9).

Sädā vivulla (8) kontaktirulla halutulle korkeudelle.

Vedä sitten kirstinvipu taas kireälle.

Tarkasta saatö tekemällä koehionta.

Toimintaohjeita.

Säddā hiomanauhan asento.

Sädäkorkeus (putken keskipistekohdistus).

Asetu seisomaan koneen vierelle ja veda vasemmalla kadellä syottovivusta (29).

Kierrä oikealla kädellä kammesta (28), niin työtaso liikkuu sivuttain, jolloin hiomanauha kuluu tasaisesti. Työkappale ei silloin saa joutua hiomanauhan reunojen ulkopuolelle.

Työskentele aina tasaisella puristuspaineella.

Melupäastöarvot.

Tyhäkänty Hionta

Mitatto A-painotettu

aänenpainetaso työpistees

sà LpA (re 20 μPa) desibe-

leina 90,5 99

Epātarkkuus K_pA desibeilei
nä 4 4

Mitattu A-painotetu ainitehon taso L_WA(re1pW)

desibeleina 101 108

Epätarkkuus K_WA

desibelein2,52,5

Käyttoedellytykset

Kierrosluku (/min) 3000 3000

Materiali

ruostumaton

• teras

Mitat

putki, halkaisija

42,4mm

Hiomanauha

GRIT by Fein

• 36R

HUOMAUTUS: Mitatun päastöarvon ja sihen liittyvän epätarkkuusarvon summe on niiden arvojen ylaraja, jotka voidaan havaita mittauksissa.

Käytä kuulosuojainta!

Mitta-arvot on laskettu vaadittua tuotestandardia noudattaen (ks. kaytöhjeiden viimeinen sivu).

Vian korjaus

Toimintahäiriö Syy/vian	poisto
Voimakkaat käntyä- net	Korkeussätö ei ole tasai- nen, korjaa sitä
Putki ∀rjäytyy	liian voimakas puristuspaine, vähennä sitä
Voimaks jäysteen muodostus	Hiomanauha on kulunut, vaihda hiomanauha uuteen

Kunnossapito, huolto.

Ennen koneeseen kohdistuvia toitä on verkkopistoke vedettävä irti pistorasiasta.

Kunnostustyöt saa suorittaa ainoastaan ammattaitoinen asentaja voimassa olevia märäyksiä noudattaen.

Suositamme tilaamaan kunnostuksen FEIN-palvelusta, lahimmastä FEIN-sopimuskorjaamosta tai FEIN-jalleen-myyjälta.

Tahan koneeseen kuuluvan paivitelyn varaosaluettelon voi hakea internet-osoittesta www.fein.com.

Seuraavat huoltotyöt on tehtävä säännöllisesti:

Päivittäiset huoltotoimet

Tyhjennä polyvesisäiliö. Vesji ja metallipoly on havitettäva erikseen.

Avaa suojus (17) ja sivukansi (5) ja puhdista metallipoly pois.

Metallipolyn on annettava jaahtya kunnolla ja se on saiytettavja havitettav erillisissa sailiioissa.

Kiinnitā suojus (17) ja sivukansi (5) takaisin paikalleen.

Puhdista koneen ulkopinta paineilmalla.

Seuraavat osat voi tarvittaessa vaihtaa itse:

Hiomanauha, kontaktirulla (18), kipinäsuojus (2)

Takuu.

Tuotteeseen patee takuu, joka vaaditaan sen tuontimaaassa. Sen ohella patee FEINin takuuehdoissa määrittämvalmistajakohtainen takuu.

Kaikki tassa kayttoohjeessa mainut tai kuissa esitetyt lisatarvikkeet eivat valttamatta kuulu koneen toimitussa saltoon.

EU-vastaavus.

CE-tiedonanto koskee vain Europan unionin ja EFTAAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCAmerkinä menettä voimassaolonsa.

UKCA-tiedonanto koskee vain brittimarkkinoita (Englanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitetuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettä voimassaolonsa.

Tmi. FEIN vakuuttaa ja vastaa yksin siitä, etta tämä tuote on käyttoohjeen viimeisellä sivulla mainittujen märäysen ja standardien mukainen.

Teknisen dokumentaion laatinut:

C. & E. Fein GmbH

Hans-Fein-StraBe 81

73529 Schwabisch Gmund-Bargau, Germany

Ympäristönsuojelu, jatehuolto.

Huolehdi siitta, etta pakkausmaterialiaali, käytösta poistetttu kone ja sen lisatarvikkeet johdetaan kierratykseen.
