NÁVOD NA OBSLUHU GRIT GIR Fein

Vždy pracujte s rovnémným prítlakem.

Kovovy prach musi byt dostatečné vychladnutý a smí se zlikvidovat pouze pomoci vchodných námob.

Technické podklady u:

C. & E. Fein GmbH

Hans-Fein-StraBe 81

73529 Schwabisch Gmund-Bargau, Germany

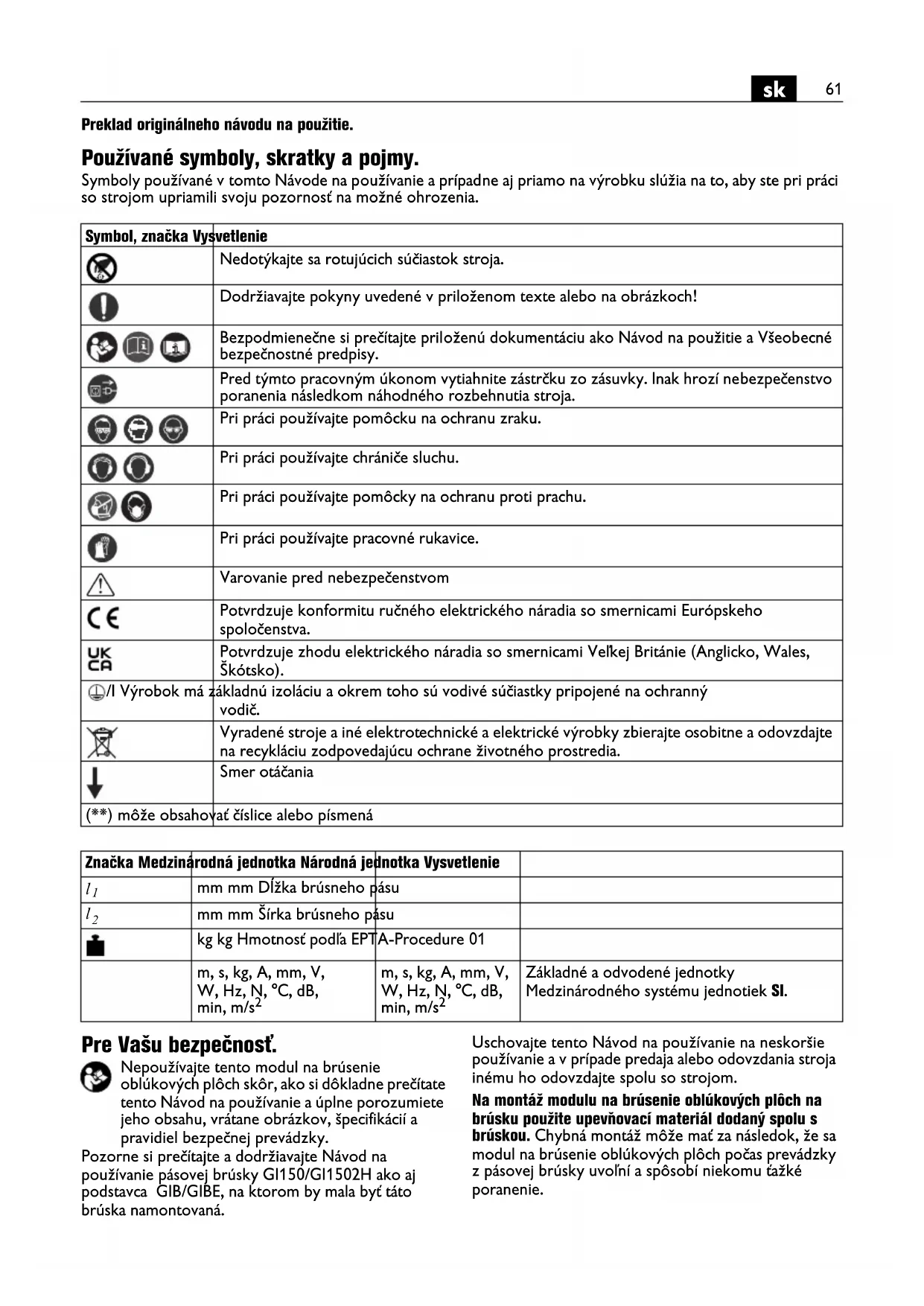

Symbol, značka Vysvetlenie
	Nedotýkajte sa rotujúcich sučiastok stroja.
	Dodržiavajte poujné v priloženom texte alebo na obrázkoch!
	Bezpodmienečne si prečitajte priloženú Dokumentáciu ako Námod na použitie a Všeobecné bezpečnostné predpisy.
	Pred týmto pracovnám úkonom vytihnite zástrčku zo zásuvky. Inak hrozí nebezpečenstvo poranenia následkom náhodného rozbehnutia stroja.
	Pri práci používajte pomôcko na ochranu zraku.
	Pri práci používajte chraniće sluchu.
	Pri práci používajte pomôcky na ochranu proti prachu.
	Pri práci používajte pracovné rukavice.
	Varovanie pred nebezpečenstvom
CE	Potvrdrzuje konformitu ručného elektrického náradia so smernicami Európskeho spolocrasnstva.
UKCA	Potvrdrzuje zhodu elektrického náradia so smernicami Velkiej Britanie (Anglicko, Wales, Škótsko).
I/II Vyrobok má základnú izoláciu a okrem toho su vodivé sučiastky pripojené na ochranný vodič.	Vyradené stroje a iné elektrotechnické a elektrické výrobky zbierajte osobotne a odovzdajte na recykláciu zodpovedajúcu ochraneživotného prostrendia.
↓	Smer otáčania
(**)@mõze obsahováć Číslice alebo písmená

Značka Medzinárodná jegnotka Národná jegnotka Vysvetlenie
l1	mm mm Dížka brúsneho pásu
l2	mm mm Šírka brúsneho pásu
	kg kg Hmotnost podla EPT A-Procedure 01
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2

Nepoužívajte tento modul na brusenie oblukovych ploch skôr, ako si dokladne prečitate tento Návod na používanie a uplné porozumiete jeho obsahu, vrátane obrázkov, špecifikaci a pravidiel bezpečnej prevadzky.

Pozorne si preciţaje a dodržiavajte Návod na použivanie pásovej brúsky GI150/GI1502H ako aj podstavca GIB/GIBE, na ktorom by mala byt táto brúska namontovaná.

Uschovajte tento Navod na použivanie na neskorsie použivanie a v pripad preda alebo odovzdania stroja inému ho odovzdajte spolu so strojom.

Na montáž modulu na brusenie oblukovych ploch na brúsku použite upevnovaci material dodany spolu s bruskou. Chybná montáž moze mat za nasledok, ze sa modul na brusenie oblukovych ploch počas prevadzky z pásovej brúsky uvolné a spôsobili niedkomu tázke poranenie.

Urcenie stroja.

Modul na brusenie oblukovych ploch GIR je v spojeni s pásovou bruskou GI150/GI1502H určený vylučne na vybrusesie koncov rur s priemerom 20-150 mm, a to v prostredi chränenom pred vplyvmi vonkajšieho prostredia a počasia a pomocou pracovných nastrojov a prisluşenstva schvalenych firmou Fein.

Také obrobyk, ktorych priemer je mensí ako 35 mm, sa s pásovou bruskou GI 150 nesmú obrábat!

SPECIALBEZPECNOsTePokyny.

Použivajte osobné ochrannes prostriedky. Podla druhu použitia náradia použivajte ochranny stit na kelu tvár, stit na oci alebo ochrannes okuliare. Pokial'je to primerané, použivajte ochrannú dychaciu masku, chraniče sluchu, pracovné rukavice alebo špecialnu zasteru, ktorá Vás uchrani pred odletujucimi drobnymi ciastockami brusiva a obrabaného materialu.

Predovsetkym oci treba chraniţ pred odletujucimi budzimi telieskami, ktoré vznikaju pri roznom spôsobe použivania náradia. Ochrana proti prachu alebo ochranná dychacia maska musia predovsetkym odfiltrovat konkrétny druh prachu, ktorý vzníká pri danom druhu použitia náradia. Ked' je chlovec dlhsiu dobu vystavený hlasnému hluku, moze utripiet stratu sluchu.

Pred zapnutim sa presvedcte, ci su vsetky upinacie paky a ostatne upinace privky dobre utiahnute. Ak by stroj pochas prevadzky odrazu klesol, alebo ak by sa pochas obrabania uvolnil obrobok, mohlo by to mat za nasledok vaznne urazy.

Na jeder pohlad.

1 Kryt/doraz (GI 150/GI 150 2H)
2 Chranič proti odletujucim iskrám
(G1150/G11502H)
3 Brusna podložka (GI 150/GI 150 2H)
4 Nádobka na triesy (GI 150/GI 150 2H)
5 Bočný kryt (GI 150/GI 150 2H)
6 Páka sklapacieho mechanizmu (GIB/GIBE)
7 Upinacmechanizmus brusneho pasu
(G1150/G11502H)
8 Nastavenie „Centrovacia yśka" (Stred rúry)
9 Upinacia páčka, nastavenie „Centrovacia výška“
10 Nastavenie „Brúnsa hlbka“/hlbkový doraz
11 Kluka, nastavenie sirky obrobku
12 Zachytávacia nádoba
13 Rychloupinacia paka, upnutie obrobku
14 Upinacia celust, tuha
15 Drziak/zasobnik dotykovych valcekov
16 Skrutka s hviezdicovou hlavou, nastavenie vyšky
17 Ochranné prvky/bočný kryt
18 Dotykovy valcek
19 Poistné skrutky, dotykový valček
20 Upinacia páka, nastavenie'uhla
21 Upevnovacie objimky
22 Skrutky pre upevnovaciu objimku
23 Diery Rychloupinacmechanizmus
24 Rychlouzáver
25 Páka pre rychlouzáver
26 Matic pre remeynovy pohon
27 Skrutka pre remenovy pohon

28 Nastavenie stola

29 Páka posuvu

30 Upevnovacie skrutky

Otvorte bočný kryt (5).

Uvolnite upinaci mechanizmus (7) a demontujte brusny pás.

Uzavrite bočný kryt.

Podstavec GIB/GIBE.

Uvoñite páku sklapacieho mechanizmu (6) a nthavte pásov brúsku GI150/GI1502H do prbližne vodorovnej polohy.

GIR.

Vyberte vyrobok z obalu a namontujte prisluşenstvo podla popisu v prilozhenom letaku.

Uvolhite vpredu a vzadu na podstavci styri upevnovace skrutky (30) hornej casti.

Namontujte 4 upevnovacie objimky (21) pomocou 4 skrutiek (22).

Vyrovnajte 4 otvory (23) so 4 upevnovacimi objimkami (21).

Posute GIR proti pásovej brúske GI150/GI1502H.

Posunte 2 rychlouzávery (24) smerom doláva a napnite 2 páky (25). Znova uvolnite sklapaci mechanizmus podstavca, ak sa otvory nenachádzajó proti sebe.

Podstavec GIB.

Utiahnite znova vpredu a vzadu na podstavci skrutky (30), ktoré ste predtym uvolnili.

Vyskrutkujte styri nozicky (patky) so skrutkami shvieddicovou hlavou (16) smerom dole tak, aby sa dotykali podlahy. Potom vyskrutkujte nozicky este o cca dve otackydalej.

Naplnte zachytavaciu nadobu (12) až do polovice vodou. Postavte zachytavaciu nadobu medzi opierky modulu na brusenie oblukovych ploch.

V priptide prevadzky zariadenia bez zachytavacej nádoby naplnenej vodou hrozi nebezpečenstvo požiaru!

Montáž dotykového valca. (Obrázok 3)

Pred kaczdu pracou na stroji vytiahnite zástrčku sietovej snúry zo zásuvky.

Otvorte kryt (17) a potiahnite pracovny stol smerom dozadu.

Uvolnite obsekrutky (19) vo vodiacej vidlici a demontujte dotykovy valec (18).

Vlozte do vodiacej vidlice dotykovy valec (18) s požadovaným priemerom a zaistite ho pomocou oboch skrutiek (19).

Pri dotykovych valcoch s velkym priemerom treba v priade potreby zmenit polohu napinacieho mechanizmu brusneho pasu pasovej brsky.

Po kazdej yvmene dotykového valca nastavte chod brusneho pásu.

Len pri pvom uvedeni do prevadzky pásovej brúsky GI150/GI1502H: Skontrolujte smer otáčania.

Uvolnite upinacmechanizmus brusneho pasu (7) a zalozte brusny pas sdzkou 150× 2250mm

Smer otacania sa musi zhodovat so znackou smeru chodu brusneho pasu.

Unpite brusny pás do upinacieho mechanizmu (7).

Pohybjte brusnym pásom rukou a zistite, Či na l'avej alebo na pravej strane dotykového valca nevybieha von.

Na pásovej brúske nastavte vedenie hnacieho kolesa tak, aby brúsny pás bežal v stredovej polohe. Exaktné nastavenie sa robi pri zapnutom stroji.

Pokyny na použivanie.

Uzavrite bočný kryt (17)/(5). Ked'nie su namontované ochranné prky, moze Vám brúsny páss zachytíť niedtoru Čast odevu a spősobit Vám vázne poranenie.

GI150/GI1502H*

Zapnutie:

V nebezpečnej situácii stlačte Červé tlacidlo bezpečnostného vypínača, aby ste stroj zastavili.

Nastavenie brúsneho pásu (justovanie).

Zapnite brúsny páš len nakrátko.

Vśimajte si, do ktoreho smeru brúsny pás vybieha.

Chod pásu nastavujte na pásovej brúske dovtedy, až kým bude brúsny pá bežat na dotykovom valci (18) v stredovej polohe.

Ak sa brúsny pás nedá nastavit (justovat) v stredovej polohe, treba nastavit paralelnost GIR (Obrázok 4): Uvoñite dve skrutky (26).

UPOZORNENIE: Vodiace zariadenie pre dotykovy valec GIR je z vyrobného závodu nastavené paralelne. Nové nastavenie je potrebné vykonat len vtedy, ked' sa pri nastavovani hnacieho kolesa nedá dosiahnut chod brusneho pásu v stredovej polohe.

Nastavenie centrovacej vysky (Obrazok 3).

Vyska dotykoveho valca sa za normalnych okolnosti.
nastavujne na stred rury. Toto nastavenie sa vská dazmenit:

Uvolnite upinaciu paku (9).

Pomocou skúšobného brúsenia prekontrolujte nastavenie.

Pokyny k przyci.

Nastavte chod brusneho pásu.

Nastavte centrovaci vysku.

Postavte sa vedla stroja a favou rukou potiahnite paku posuvu (29).

Pravou rukou otacajte kluku (28),aby ste posunuli pracovny stol boce a aby nastavalo rovnomernen opotrebovanie brusneho pasu.Obrobok sa pritom nesmie dostat cz hrany brusneho pasu.

Prevádkové podmienky

Pocet obratak (/min) 3000 3000

Materiál nehrdzavejúca ocel'

Rózmery Rúra, priemer 42,4 mm

UPOZORNENIE: Suetz nameranej emisnej hodnoty a prislušnej nepresnosti merania predstavuje hornú hranicu hodnot, ktoré sa možu pri meraniach vyskytnut.

Používajte chránice sluchu!

Namerané hodnoty zistovane podla prislušnej vyrobnej normy (pozri zadné stranu tohto Návodu na použitie).

Porucha Prćicina/odstrănenie
Vydávanie silného hluku	Centrovacia vyška nie je rovnomerná, nastavte centrovaciu vyšku
Rúra sa sfarbuje privělký pritlak, zmenšite pritlak
Intenzívna tvorba ostrapkov	Brúsny pás je opotrebovaný, brúsny pás vymenit za nový

Pred kăzdou prácou na stroji vytiahnite zăstrčku sietovej snúry zo zăsuvky.

Opravu smie vykonat iba odbornik podla platnych predpisov.

V pripe opravy odporucame obrati' sa na Autorizované servisne stredisko FEIN, na zmluvné opravovne firmy FEIN alebo na zastupenia firmy FEIN. Aktualny zoznam nahradnych suciastok najdete na internetovej stranke www.fein.com.

V rámci udrzby vykonávajte pravidelne nasledujúce práce:

Ukony dennej udrzby

Otvorte kryt (17) a bočný kryt (5) a odstránte kovovy prac.

Kryt (17) a bočné kryt (5) namontujte na pôvodné miesto.

Vycistite stroj zvonku tlakovym vzduchom.

V pripe potreby vymene nasledujuce suciastky:

Brusny pás, dotykový valec (18), chranic proti odletujúcim iskrám (2)

Zákonna záruka na produkt platí podlá zákonnych predpisov v krajine uvedenia do prevádžky. Firma FEIN okrem toho poskytuje záruku pod'la vyhlásenia vyrobu cu FEIN o záruke.

Vyhlasenie CE platí iba pre krajiny Európskej unie a EFTA (European Free Trade Association) a iba pre produkty, ktoré su určene pre trh EU alebo EFTA. Po po uvedeni produktu na trh EU, stráca značka UKCA svoju platnost.

Vyhlasenie UKCA platí iba pre britský trh (Anglicko, Wales a Škótsko) a iba pre produkty, ktoré su určné pre britský trh. Po uvedeni produktu na britský trh stráca značka CE svoju platnost.

Firma FEIN vyhlasuje na svoju vylucnú zodpovednost,
že tento produkt sa zhoduje s prislušnými
normativnymi dokumentmi uvedenými na poslednej
strane tohto Návodu na použivanie.

Technické podklady sa nachadzaju na adrese:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwabisch Gmund-Bargau, Germany

Ochrana Životného prostredia, likvidácia.

Obaly, vyradené stroje a prislušenstvo treba dat na likvidáciu zodpovedajúcu ochraneživotného prostredia.
