GIR (^**) 9 90 01
GIR [ ]
9 90 01
| kg 109 | |
| 1 | mm 2 250 |
| 2 | mm 150 |
3
4

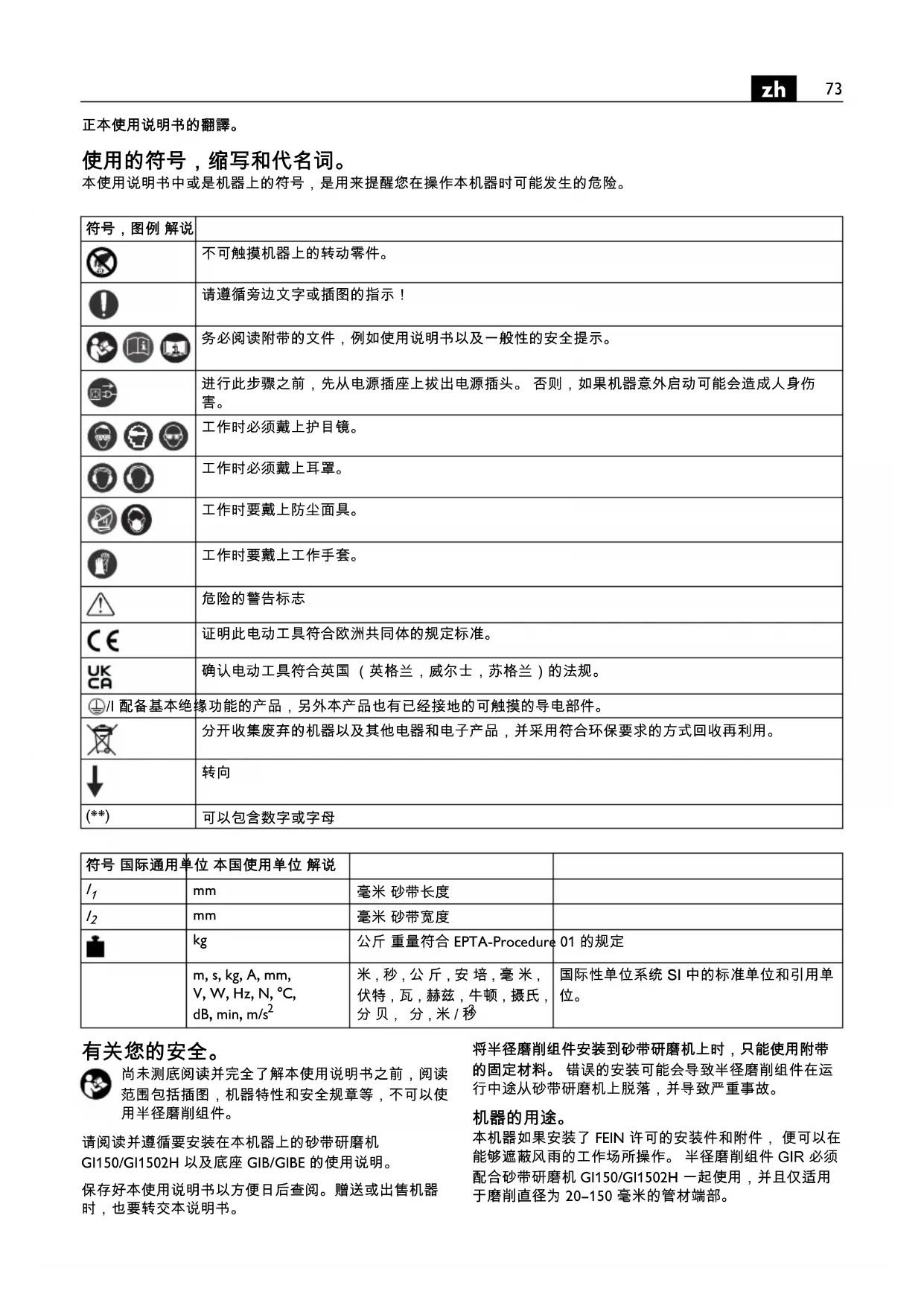

本使用说明书中或是机器上的符号，是用来提醒您在操作本机器时可能发生的危险。
| 符号,图例解说 | |
| 不可触摸机器上的转动零件。 | |
| 请遵循旁边文字或插图的指示! | |
| 务必阅读附带的文件,例如使用说明书以及一般性的安全提示。 | |
| 进行此步骤之前,先从电源插座上拔出电源插头。否则,如果机器意外启动可能会造成人身伤害。 | |
| 工作时必须戴上护目镜。 | |
| 工作时必须戴上耳罩。 | |
| 工作时要戴上防尘面具。 | |
| 工作时要戴上工作手套。 | |
| 危险的警告标志 | |
| CE | 证明此电动工具符合欧洲共同体的规定标准。 |
| UKCA | 确认电动工具符合英国(英格兰,威尔士,苏格兰)的法规。 |
| II配备基本绝缘功能的产品,另外本产品也有已经接地的可触摸的导电部件。 | |
| 分开收集废弃的机器以及其他电器和电子产品,并采用符合环保要求的方式回收再利用。 | |
| 转向 | |
| (**) | 可以包含数字或字母 |
| 符号 国际通用单位 本国使用单位 解说 | |||
| \( I_1 \) | mm | 毫米 砂带长度 | |
| \( I_2 \) | mm | 毫米 砂带宽度 | |
| kg | 公斤 重量符合 EPTA-Procedure 01 的规定 | ||
| m,s, kg,A, mm,V,W,Hz,N, °C,dB,min,m/s2 | 米,秒,公斤,安培,毫米,伏特,瓦,赫兹,牛顿,摄氏,分贝,分,米/秒 | 国际性单位系统 SI 中的标准单位和引用单位。 | |
有关您的安全。
尚未测底阅读并完全了解本使用说明书之前，阅读范围包括插图，机器特性和安全规章等，不可以使用半径磨削组件。
请阅读并遵循要安装在本机器上的砂带研磨机
GI150/GI1502H以及底座GIB/GIBE的使用说明。
保存好本使用说明书以方便日后查阅。赠送或出售机器时，也要转交本说明书。
将半径磨削组件安装到砂带研磨机上时，只能使用附带的固定材料。错误的安装可能会导致半径磨削组件在运行中途从砂带研磨机上脱落，并导致严重事故。
机器的用途。
本机器如果安装了FEIN许可的安装件和附件，便可以在能够遮蔽风雨的工作场所操作。半径磨削组件GIR必须配合砂带研磨机GI150/GI1502H一起使用，并且仅适用于磨削直径为20-150毫米的管材端部。
不得使用砂带研磨机GI150加工直径小于35毫米的工件！
特殊的安全指示。
戴上防护用品。根据适用情况，使用面罩，安全护目镜或安全眼镜。适用时，戴上防尘面具，听力保护器，手套和能挡小磨料或工件碎片的工作围裙。眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能够过滤操作产生的颗粒。长期暴露在高强度噪音中会引起失聪。
开机前，要确认是否已经拧紧所有的收紧杆和固定装置。如果机器在工作过程中突然下降或工件意外松动，都可能导致严重事故。

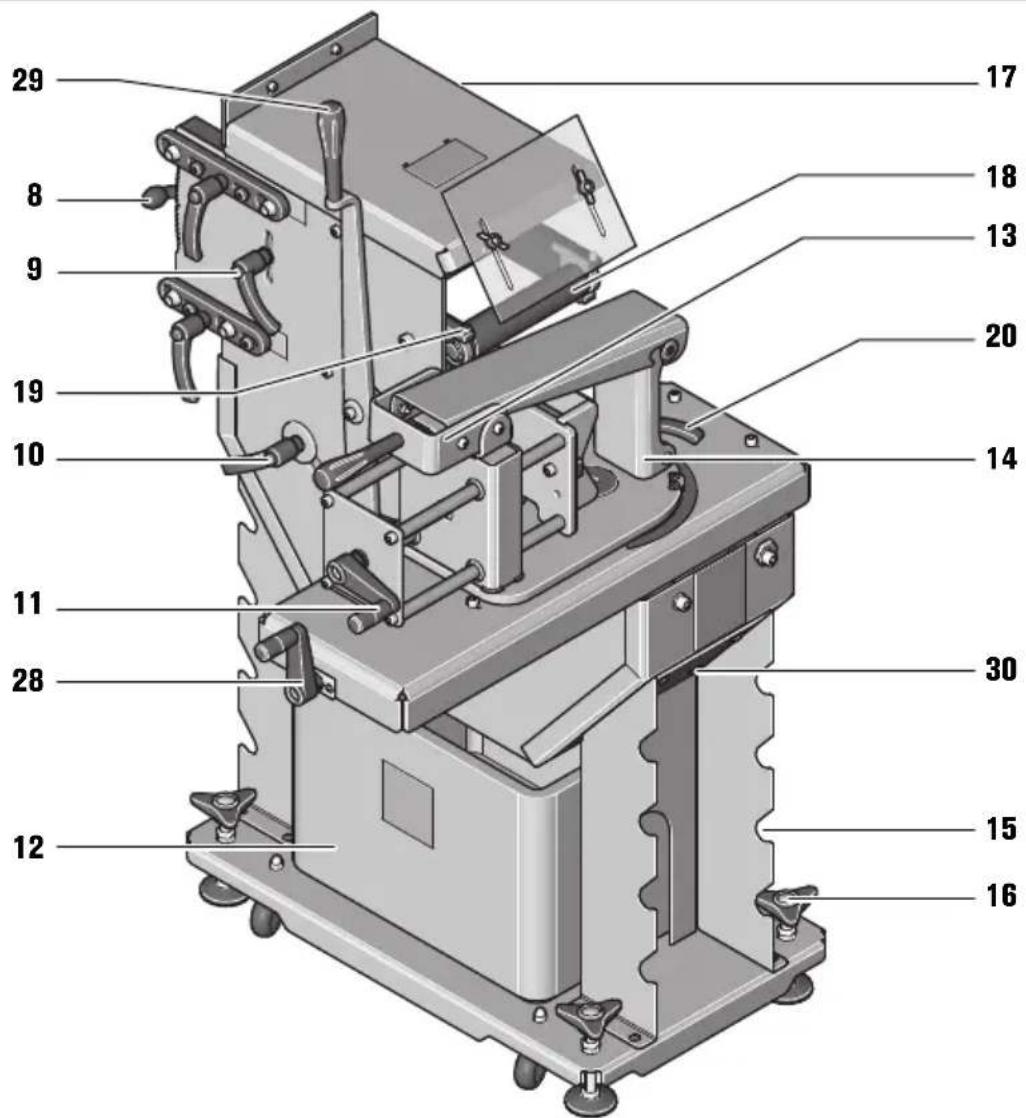

一览。
1 盖/挡板 (GI 150/GI 150 2H)
2 火花挡块（GI150/GI1502H）
3研磨台（GI150/GI1502H）
4 废屑收集盒（GI150/GI1502H）
5侧面盖（GI150/GI1502H）
6针对倾斜装置的提杆(GIB/GIBE)
7砂带-固定装置（GI150/GI1502H）
8 设定“中心高度”（管中心）
9收紧杆，设定"设定中心高度"
10设定"研磨深度"/深度尺
11曲柄，调整工件宽度
12接收容器
13快速收紧杆，固定工件
14夹钳，硬式
15支架/针对接触轮
16星状螺丝，设定高度
17防护装备/侧盖
18接触轮
19固定螺丝，接触轮
20收紧杆，角度调节
21固定套筒
22螺丝，针对固定套筒
23孔，针对快速锁
24快速开闭
25杆，针对快速锁
26螺母，针对皮带传动
27螺丝，针对皮带传动
28调整工作台
29推进杆
30固定螺丝

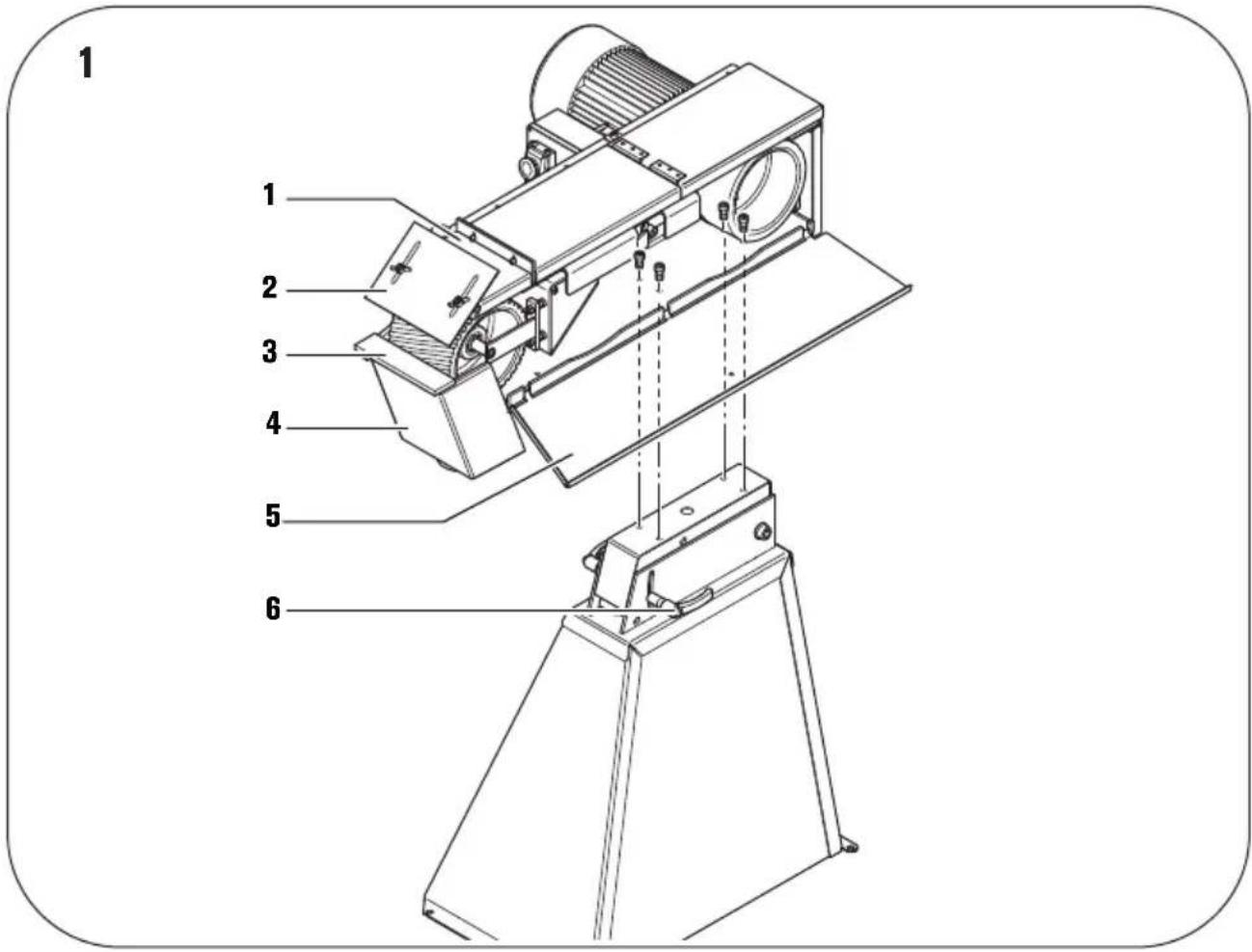

安装指示（图1+2）
砂带研磨机GI1502H.
在机器上进行任何维修工作之前，一定要先拔出电源插头。
拆下盖(1)和火花挡板(2)。
卸除研磨台(3)和废屑收集盒(4)。
打开侧盖(5)。
松开固定装置 (7) 并拿出砂带。
关闭侧盖。
底架 GIB/GIBE.
放松倾斜装置的杆(6)并把GI150/GI1502H调整在水平位置。

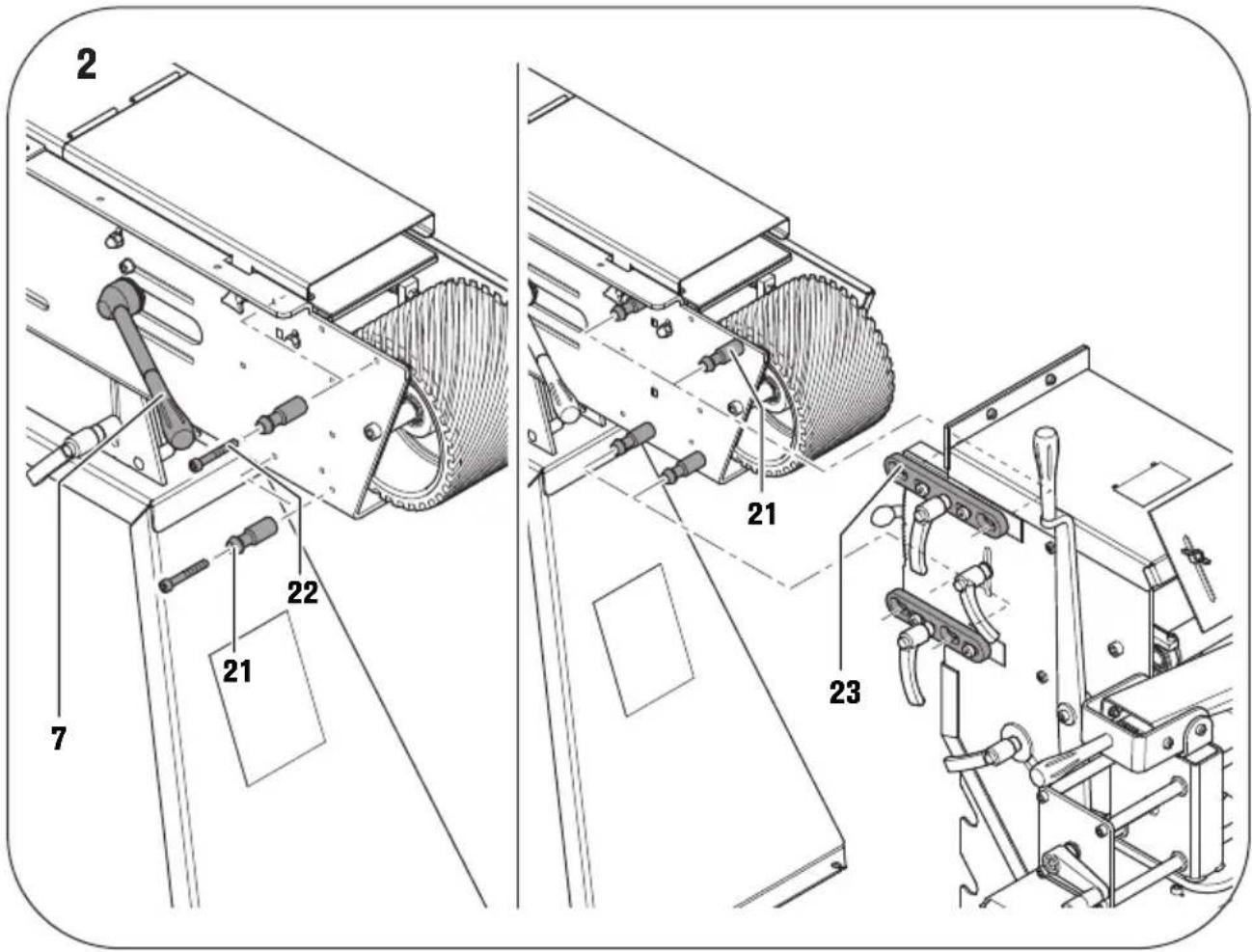

GIR.
从包装中取出设备并按照说明书的指示组装附件。
拧松前，后脚架上的四个上部固定螺丝 (30)。
安装四个固定套筒(21)，得借助四个螺丝(22)将其拧紧。
将4个孔(23)与4个固定套筒对齐(21)。
把GIR顶在砂带研磨机GI150/GI1502H上。
向左推移2个快速锁(24)并收紧2个杆(25)。如果孔没有彼此对齐，则要再度松开底架的倾斜装置。
底架GIB.
拧紧倾斜装置的杆(6)。
GIR.
再度拧紧，之前拧松的前，后脚架上的固定螺丝 (30)。
借助星状握柄螺丝(16)放下四只脚，让脚接触地面。在脚接触地面后，得再继续拧转约两圈。
为接收容器(12)加水至半满。将接收容器放置在半径磨削组件的支架之间。
操作机器时，如果没有预备充水的容器有引发火灾的危险！
安装接触轮。（图3）
在机器上进行任何维修工作之前，一定要先拔出电源插头。
打开盖(17)并收回工作台。
松开导引叉中的两个螺丝(19)并拆下接触轮(18)。
把符合您需要的直径的接触轮(18)放入导引叉中，并用两个螺丝(19)固定。
使用大直径的接触轮时，可能需要更改砂带研磨机上砂带固定装置的位置。
每次更换接触轮后，都要校正砂带的运行轨道。
不使用的接触轮，必须存放在支架(15)中以防止损坏。
砂带安装/更换
在机器上进行任何维修工作之前，一定要先拔出电源插头。
只在首次使用砂带研磨机GI150/GI1502H时：检查旋转方向。
松开固定装置(7)并装入尺寸 150 × 2250 毫米的砂带。
砂带的转向标记必须与旋转方向一致。
用固定装置夹紧砂带(7)。
用手移动砂带并观察它是否朝接触轮的左侧或右侧偏移。
调整砂带研磨机上传动轮的导向，让砂带在中间运行。
在机器运行中校准才能获得精确的结果。
操作说明。
关闭侧盖[17]/[5]。如果未安装防护装置，砂带可能会钩住衣服并严重伤害您。
GI150/GI1502H*
开动：
解锁安全关闭按钮 (15^) 并将其掀开。按下按键"I"（19）。
关闭：
掀开安全关闭按钮 (15^) 。按下按键"0"(19*）。
关机后，机器还会继续转动约50秒。
(*可在机器的使用说明书中找到)
安全关闭按钮：
发生危险情况时，可以按下红色安全关闭按钮来关闭机器。
校正砂带.
短暂开动砂带研磨机。
观察砂带朝哪个方向偏移。
在砂带研磨机上调整砂带运行轨道，直到砂带在接触轮(18)的中间运行为止。

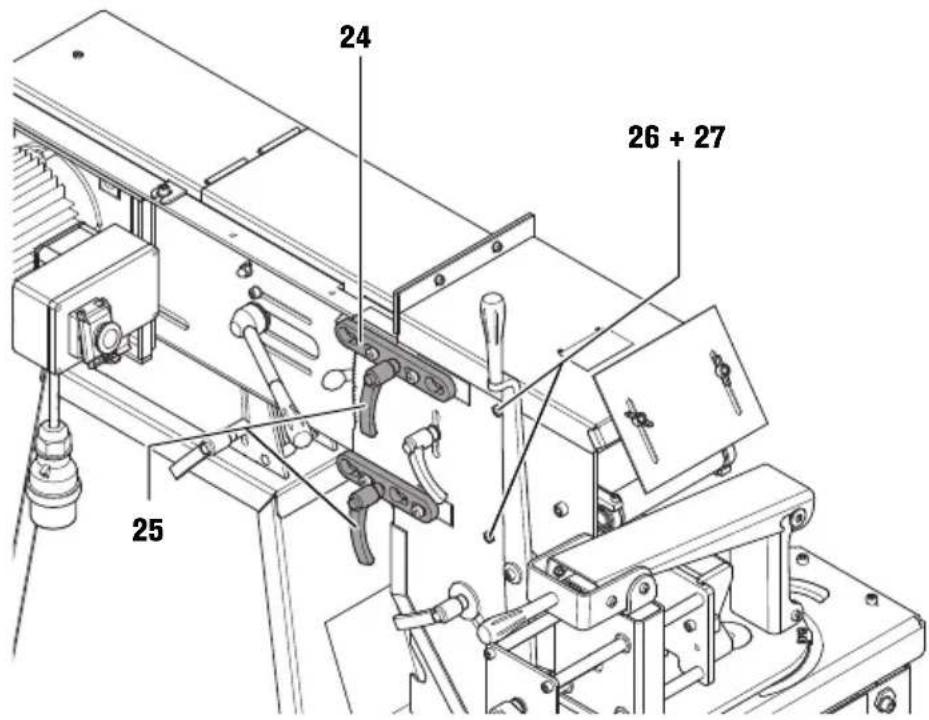

如果无法将砂带运行轨道调整到中央，必须调整GIR的平行性（图4）：
拧松两个螺丝 (26)。
调整螺丝 (27)，此时要使用 4 毫米的内六角扳手。
再度拧紧两个螺丝 (26)。
检查砂带运行时的平行度。如果结果不理想，则要重复前面的步骤。
指示：s接触轮的导引装备，在出厂时已经调整好平行性。但是如果在调整传动轮时无法让砂带转轨对中，才必须校正平行性。
调整中心高度（图3）
接触轮的高度通常设定在管的中心。这个设定是可以改变的：
拧松收紧杆(9)。
使用杆 (8) 把接触轮调整到需要的高度。
再度拧紧收紧杆。
透过尝试研磨来检查设定的正确性。
工作指示。
调整砂带转轨。
设定中心高度。
站在机器旁，用左手拉动推进杆(29)。
用右手转动曲柄(28)以便侧移工作台并均匀地磨损砂带。此时工件不得突出于砂带的边缘。
始终以均匀的下压力工作。
噪音-排放值。
无负载旋转研磨
| 在工作场所测得的A-加权声压排放水平LpA(re 20 μPa),单位分贝 | 90.5 99 | |
| 不确定系数KpA,单位分贝 | 4 | 4 |
| 测得的A-加权声功率水平LwA(re 1 pW),单位分贝 | 101 108 | |
| 不确定系数KwA,单位分贝 | 2.5 2.5 | |
| 操作状况 | ||
| 转速(/分) | 3 000 3 000 | |
| 物料-不锈钢尺寸 | 管,直径42.4毫米 | |
请注意：测量所得的辐射值总和以及它们的不确定系数，都是在测量过程中的测量值上限。
戴上护耳罩！
测量值是根据相关的产品标准所测得（请参阅本使用说明的最后一页）。
排除故障
| 故障原因/排除 | |
| 强大的运行噪音中心高 | 度不均,调整中心高度 |
| 管变色 | 下压力太强,降低下压力 |
| 毛边情况严重 | 砂带已经磨损,更换砂带 |
维修和顾客服务。
在机器上进行任何维修工作之前，一定要先拔出电源插头。
修理机器的工作只能交给专业电工执行，修理时务必遵循相关的法规。
本公司建议您把机器交给FEIN客户服务中心，FEIN特约维修厂或FEIN的代理商维修。
在以下网址：www.fein.com，可以找到这款机器目前的备件列表。
定期执行以下的维修工作：
日常维护
清空收集容器。分离并处理水和金属粉尘。
打开盖子(17)和侧盖(5)并去除金属粉尘。
必须让金属粉尘充分冷却，并且只能使用合适的容器进行处理。
再度装回盖子(17)和侧盖(5)。
用压缩空气清洁机器的外部。
以下零件您可以根据需要自行更换：砂带，接触轮（18），火花挡板（2）
保修。
有关本产品的保修条件，请参考购买国的相关法律规定。此外FEIN还提供制造厂商的保修服务。有关保修的细节，请向您的专业经销商，FEIN在贵国的代理或您的FEIN顾客服务中心询问。
您机器的供货范围，可能只涵盖本使用说明书中描述或说明的部分附件。
合格说明。
CE声明仅对欧盟和EFTA（欧洲自由贸易联盟）的国家，及针对欧盟或EFTA市场的产品有效。当产品在欧盟市场流通后，UKCA（英国合格评定标志）商标即失效。
UKCA声明仅适用于英国市场（英格兰，威尔士和苏格兰），及适用于针对英国市场的产品。一旦产品进入英国市场，CE标志便失效。
FEIN公司单独保证，本产品符合说明书末页上所列出的各有关规定的标准。
技术性文件存放在：
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwabisch Gmund-Bargau, Germany
环境保护和废物处理。
以符合环保要求的方式回收包装，废旧机器和配件。
- 根据《中国电子信息产品污染控制管理办法》要求
| 有害物质Hazardous substance | ||||||
| 部件名称Component name | 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) |
| 电子配件Electronics (PCB,switch, wiring etc.) | x | o | x | o | o | o |
| 发动机Motor | x | o | o | o | o | o |
| 电源线Power cord | x | o | o | o | o | o |
| 基础零件Fastener elements | x | o | o | o | o | o |
| 金属零件Metal parts | x | o | o | o | o | o |
| 电源Power supplies | x | o | o | o | o | o |
| 铜管件Brass parts | x | o | o | o | o | o |
| 铝件Aluminium parts | x | o | o | o | o | o |
| 本表格依据SJ/T 11364的规定编制。O:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。X:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。This table was developed according to the provisions of SJ/T 11364.O:The content of such hazardous substance in all homogeneous materials of such component is below the limit required by GB/T 26572:X:the content of such hazardous substance in a certain homogeneous material of such com- ponent is beyond the limit required by GB/T 26572 | ||||||
