BRUKSANVISNING GRIT GIR Fein

Montering av kontaktrullen. (Bilde 3)

Slå bändslipemaskinen bare kort pa.

Observer i hvilken retning slidebandet flyttes.

Juster bandlopet pa bandslipemaskinen til slepebandet gar i midten pa (18) kontaktrullen.

Hvis bandlopet sekskan justeres i midten, ma parallelliteten til GIR etterjusteres (bilde 4):

Losne de to skruene (26).

Juster skruene (27) med en unbrakonokkel, storrelse 4 mm.

Trekk de to skruene (26) fast.

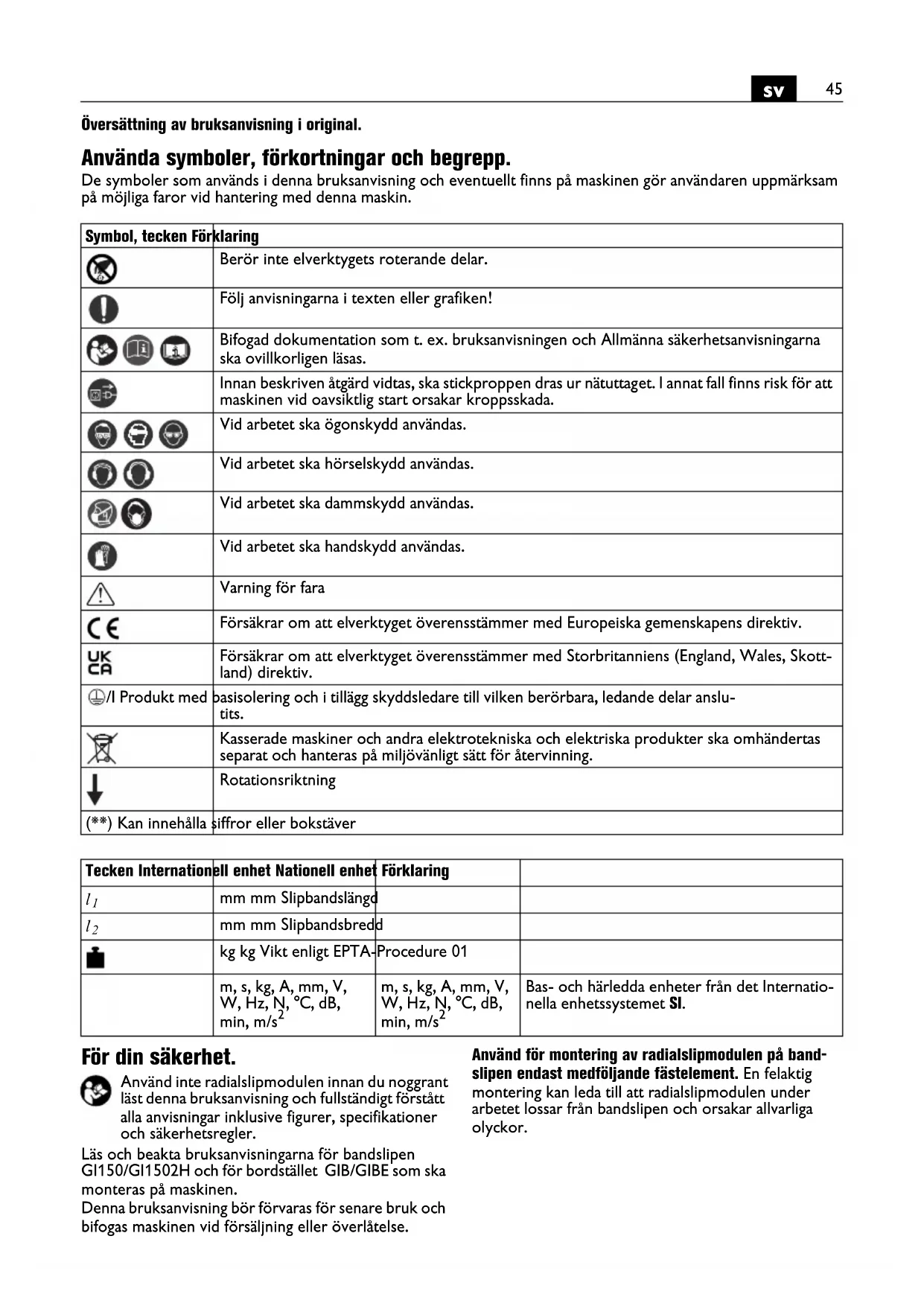

Oversätting av bruksanvisning i original.

Anvanda symboler, forkortningar och begrupp.

De symboler som används ienna braksanvising och eventuellt finns pa maskinen gör användaren uppmärksam pa mojliga faror vid hantering medenna maskin.

Symbol, tecken Förklaring
	Berör inte elverktygets roterande delar.
	Följ anvisningarna i texten eller grafiken!
	Bifogad Dokumentation som t. ex. braupsanvisningen och Allmänner säkerhetsanvisiningarna sca ovillkorligen läsas.
	Innan beskriven Åtgård vidtas, skä stickproppen dras ur nätuttaget. I annat fall finns risk För att maskinen vid oavsiktlig start orsakar kroppsskada.
	Vid arbetet skä ögonskydd användas.
	Vid arbetet skä hörskelnydd användas.
	Vid arbetet skä dammskydd användas.
	Vid arbetet skä handskydd användas.
	Varning För fara
	Försakrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv.
UKCA	Försakrar om att elverktyget överensstämmer med Storbritanniens (England, Wales, Skott-land) direktiv.
I/II Produkt med	basisolering och i tillagg skyddsdledare till vilken berörbara, ledande delar anslu-tits.
	Kasserade maskiner och andra elektrrotekniska och elektriskaprodukter ska omhändertas分开 och hanteras på miljövänligt sätt für ätervinning.
	Rotationsriktning
(**) Kan innehälla	iffr OR der bokstäver

Tecken Internationell enchabet Nationell enchet Fördklaring
l1	mm mm Slipbandsländ
l2	mm mm Slipbandsbrend
	kg kg Vikt enligt EPTA-Procedure 01
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Bas- och härledda encheter från det Internatio-nella enchetssystemet S1.

För din sakerhet.

Använd inte radialslipmodulen innan du noggrant Lastenna bruksanvisning och fullständigt forstatt alla anvisninger inklusive figurer, specifikationer och sakerhetsregler.

Läs och beakta bruksanvisingarna for bandslipen GI150/GI1502H och für bordstället GIB/GIBE som ska monteras på maskinen.

Denna bruksanvisning bör Förvaras ffor senare bruk och bifogas maskinen vid forsaljning ell eroverlalse.

Använd für montering av radixslipmodulen på bandslipen endast medfoljande festelement. En felaktig montering kan leda till att radixslipmodulen under arbetet lossar från bandslipen och orsakar allvarliga olyckor.

Maskinens användning

Radieslipmodulen GIR i kombination med bandslipen GI150/GI1502H fär uteslutande användas for finslipning av rörändor vars diameter ar 20-150 mm med av Fein godkända insatsverktyg och tillbehör i väderskyddad omgivning.

Arbetsstycken med en diameter under 35mm fár inte bearetas med bandslipen GI 150!

Speciella sakerhetsanvisningar.

Använd personlig skyddsutrustning. Använd allteffer avsett arbete ansiktsskärm, ögonskydd aller skyddsglasogon. Om sö behövs, använd dammffiltermask, hörskelskydd, skyddshandskarller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ská skyddas mot utslungade främande partiklar som kan uppstä under arbetet. Damm- och andningskydd maste kunna filtrera bort det damm som eventuellt uppstár under arbetet. Risk finns for hörskelskada under en langre tids kraftigt buller.

Kontrolera fore pakoppling att alla spannspakar och spannanordninger ar ordentligt atdragna. Om maskinen under arbetet plotsigt sjunker ner erler om arbetsstycket lossar kan allvarlga olyckor uppsta.

Översikt.

1 Skydd/anslag (GI 150/GI 150 2H)
2 Gnistskydd (GI 150/GI 150 2H)
3 Slipstod (GI 150/GI 150 2H)
4 Spanlada (GI 150/GI 150 2H)
5 Sidolock (GI 150/GI 150 2H)
6 Spak for tippanordning (GIB/GIBE)
7 Slipbandets spannanordning (GI 150/GI 150 2H)
8 Inställning av "Centrerhöjd" (rörcentrum)
9 Spannspak,installing"Centrerhöjd"
10 Installling av "Slipdjup"/djupanslag
11 Vev, installng av arbetsstyckets bredd
12 Uppsamlingsbehällare
13 Snabspännspak, fastspanning av arbetsstycket
14 Chuckbackar, fasta
15 Hållare/magasin for kontaktrullar
16 Stjärnskruvar, hójinställning
17 Skyddsanordninger/sidolock
18 Kontaktrulle
19 Lasskruvar for kontaktrulle
20 Spannspak for vinkelinställning
21 Infastningshylson
22 Skruvar for infastningsbussningen
23 Snablåsets hal
24 Snabblas
25 Snablåsets spak
26 Muttrar for remdrift
27 Skruv for remdrift
28 Inställning av bord
29 Frammatningsspak
30 Fästskruvar

Monteringsanvisningar (Figurer 1+2).

Bandslip GI 150 2H.

Dra stickproppen ur vagguttaget innan arbeten utfors på maskinen.

Ta bort övre skyddet (1) tillsammans med gnistskyddet (2).

Ta bort slipstodet (3) och spanladan (4).

Oppna sidolocket (5).

Lossa spannanordningen (7) och ta bort slipbandet.

Stang sidolocket.

Bordsställ GIB/GIBE.

Lossa spaken for tippanordningen (6) och stall upp GI150/GI1502H ungefär vagratt.

GIR.

Ta verktyget ur forpackningen och montera tillbehoret enligt beskrivning i bilagan.

Lossa überdelens fästskruvar (30) framtill och baktill pa fotstället.

Montera de 4 infastningshylsorna (21) med de 4 skruvarna (22).

Rikta upp de 4 borrhalen (23) med de 4 infastningshylsorna (21).

Skjut GIR mot bandslipen GI150/GI1502H.

Skjut de 2 snablåsen (24) àt vänster och spänn fast de 2 spakarna (25). Lossa bordställets tippanordning pa nytt om borrhålen inte stär mot varandra.

Bordsställ GIB.

Dra fast spaken for tippanordningen (6).

GIR.

Dra Åter fast de lossade skruvarna (30) framtil och bak-till på fotstället.

Vrid ned de fyra stödfötterna med stjärngreppsskruvarna (16) tills stöden berör golvet. Vrid sedan stödfötterna ytterligare ca två varv.

Fyll upssamlingsbehallaren (12) till halften med vatten.

Stall upp uppsamlingsbehällaren mellan radialslipmodulens stöd.

Brandrisk finns om uppsamlingsbehällaren vid användning av verktyget inte ár fylld med vatten!

Oppna locket (17) och dra arbetsbordet tillbaka.

Lossa日正式 skruvarna (19) i gejdgaffeln och ta bort kontaktrullen (18).

Satt in en kontaktrulle (18) med onskad diameter i gejd-gaffeln och las med de bada skruvarna (19).

När kontaktrullar med stor diameter används maste eventuellt bandets spännanordning på bandslipen justeras.

Justera slipbandets inriktning after varje byte av kontaktrulle.

Icke anvanda kontaktrullar bör skyddas mot skada och dārfor forvaras i hällaren (15).

Montering/byte av slipband

Dra stickproppen ur vagguttaget innan arbeten utfors pa maskinen.

Endast nar bandslipen GI150/GI1502H forsta gangen tas

i bruk: Kontrollera rotationsriktningen.

Lossa spannanordningen (7) och lagg upp ett slipband med matten 150 × 2250 ~mm .

Slipbandets utmärkta lopriktning maste stämme overens med rotationsriktningen.

Spann slipbandet med spannanordningen (7).

Rotera slipbandet for hand och kontrollera att det pa kontaktrullen varken loper at vänster eller höger.

Ställ in drivhjulets styrning på bandslipen sö att slipbandet löper centriskt. Exakt justering skä ske på inkopplad maskin.

Bruksanvisningar.

Stang sidolocket (17)/(5). Om skyddsanordning-arna inte monterats finns risk for att slipbandet drar in kladesplagg, varvid anvandaren kan komma till allvarlig skada.

GI150/GI1502H*

Inkoppling:

Las upp nodstopp- knappen (15* ) och fall upp den.

Tryck pa knappen "I" (19*).

Frankoppling:

Fäll upp nödstopp-knappen (15'). Tryck på knapp "0" (19').

After frankoppling fortsätter maskinen att ga ca 50 s.

Tryck vid en farlig situation den röda nödstopp-knappen für att stänga av maskinen.

Observera i vilken riktning slipbandet loper.

Justera bandets lopriktning pa bandslipen tills slipbandet loper centriskt pa kontaktrullen (18).

Om bandets lopriktning inte gär att justera centriskt maste parallelliteten pa GIR justeras (Figur 4):

Lossa日正式 skruvarna (26).

Justera skruvarna (27) med en 4 mm sexkantnyckel.

Dra ater fast bada skruvarna (26).

Kontrollera parallelliteten for bandets inriktning. Upp-repa ovan beskrivna steg nar resultatet inte ar tillfreds-stallande.

ANVISNING: Gejden for kontaktrullen på GIR är vid fabriken parallellt installd. En justering kravs endast om vid drivhjulets anordning att centriskt bandforlopp inte uppnås.

Ställ in centrerhöjden (Figur 3).

Kontaktrullens hojd ar normalt installd mot rorets centrum. Inställningen kan dock andras:

Lossa spännspaken (9).

Ställ med spaken (8) in kontaktrullen på önskad Höjd.

Dra ater fast spannspaken.

Kontrollera inställingen genom provslipning.

Arbetsanvisningar

Justera bandets lopriktning.

Stall in centrerhöjden.

Ställ dig bredvid maskinen och dra i matarspaken (29) med vänstra handen.

Vrid veven (28) med högra handen for Förflyttning av arbetsbordet i sidled for jämnt slitage av slipbandet. Arbetsstychket fär inte gå ut over slipbandets kanter. Slipa alltid med konstant anliggningstryck.

Bulleremissionsvärden

Tomgang Slipning

Uppmatt A-vagd emissions-ljudtrycksniva vid arbetsplat- sen L_pA (re 20 Pa) i decibel 90,5 99

Onoggrannhet K_pA , i decibel 4 4

Uppmatt A-vagd Ijudtrycksnivá L_wA (re 1 pW) i decibel 101 108

Onoggrannhet K_pA , i decibel 2,5 2,5

Driftsvillkor

Varvcal (/min) 3000 3000

Material - rostfritt stål

Dimension

Ror, diameter 42,4 mm

Slipband

GRIT by Fein

• 36R

ANMÄRKNING: Summan av uppmatt emissionsvärde och tillhörande onoggrannhet bildar övre gränsen for de varden som kan uppsta vid matningar.

Använd hörselskydd!

Mätvärdena har tagits fram enligt tillamplig Produktnorm (se bruksanvisingens sista sida).

Atgård

Störning	Ørsak/åtgård
Kraftigt löpljud	Centrerhöjden är inte konstant, ställ in centrerhöjden.
Röret missfãrgas	for kraftigt anliggningstryck, reducera anliggningstrycket
Kraftig grad bildas	Slipbandet nedslitet, byt ut slipbandet

Underhäll och kundservice.

Dra stickproppen ur vagguttaget innan arbeten utofs pa maskinen.

En reparation fár endast utforas av en yrkesarbetare enligt tillampliga foreskrifter.

For reparation rekommenderar vi FEIN-kundservice, FEIN-märkesverkstad och FEIN-representationer.

Den aktuella reservdelslistan for denna produkt hittar du i Internet på adress www.fein.com.

Utforregelbundetfoljande servicearbeten:

Dagliga underhalsatsgärder

Töm uppsamlingsbehällaren. Skilj Åt vatten och metall-damm for avfallshantering.

Öppna skyddet (17) och sidolocket (5) och avlågsna metalldammet.

Metalldammet maste vara avkylt och fär avfallshanteras endast i lampliga behällare.

Montera skyddet (17) och sidolocket (5) pa nytt.

Rengör maskinen utvändigt med tryckluft.

Följande delar kan du vid behov själv byta ut:

Slipband, kontaktrulle (18), gnistskydd (2)

Garanti och tillaggsgaranti.

Garanti lämnas på produiten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tillaggsgaranti enligt FEIN-tillverkargaranti-förklaring.

Vid leverans av maskinen kan vissa delar saknas av det tillbehör som beskrivs aller visas ienna bruksanvis- ning.

Försakran om överensstammelse.

CE-forsakran galler endast for Europeiska unionens lander och EFTA (European Free Trade Association) och endast forprodukter som ar avsedda for EU-ller EFTA-marknaden. Efter marknadsintroduktionen avprodukten pa EU-marknaden forlorar UKCA tecknet sin giltigheit.

UKCA-forsakran galler endast for den brittiska marknaden (England, Wales och Skottland) och endast forprodukter som ar avsedda for den brittiska marknaden. Efter marknadsintroduktionen av Produkten pa brittiska marknaden forlorar CE - tecknet sin giltet. FEIN forsakrar under exklusivt ansvar attenna produit overensstammer med de normativa dokument som anges pa instruktionsbokens sista sida.

Tekniska publikationer finns hos:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwabisch Gmund-Bargau, Germany

Miljöskydd, avfallschantering.

Förpackning, skrotade maskiner och tillbehör ske hanteras på miljövänligt satt.
