Produkttype	Radius-slipemodul
Merke	Fein
Modell	GRIT GIR
Beregnet bruk	Sliping av rørender med diameter 20 til 150 mm
Minste rørdiameter	20 mm
Største rørdiameter	150 mm
Slipbåndlengde	150 × 2250 mm
Rotasjonshastighet	3000 o/min
Lydtrykknivå (LpA)	90,5 dB
Lydeffektnivå (LwA)	101-108 dB
Måleusikkerhet støy (KpA)	4 dB
Strømforsyning	Via båndsliperen GI150/GI1502H (nett)
Vekt (iht. EPTA)	Ikke spesifisert (ca. 15-20 kg med sokkel)
Arbeidsstykkemateriale	Stål, rustfritt stål
Justering av senterhøyde	Ja, via spak og spak
Justering av slipedybde	Ja, dybdeanslag
Vinkeljustering	Ja, vinkelspak
Utbyttbart kontaktrulle	Ja, flere diametere tilgjengelig
Hurtigspenningsenhet	Ja, for arbeidsstykket
Vannoppsamlingsbeholder	Ja, for kjøling og oppsamling av støv
Sikkerhetsbeskyttelse	Dekk, gnistbeskyttelsesskjerm, sidepanel, øye- og hørselsvern påkrevd
Daglig vedlikehold	Tøm beholderen, rengjør metallstøv, rengjør utsiden med trykkluft
Brukerutskiftbare deler	Slipbånd, kontaktrulle, beskyttelsesskjerm
Garanti	I henhold til lovbestemmelser og produsentens garantierklæring
Samsvarsstandarder	CE, UKCA

Ofte stilte spørsmål - GRIT GIR Fein

Hva er maks rørdiameter som GRIT GIR kan slipe?

GRIT GIR kan slipe rørender med diameter fra 20 til 150 mm.

Hvordan justere senterhøyden på kontaktrullen?

Løsne spaken (9), bruk spaken (8) for å justere rullen til ønsket høyde, og stram deretter spaken.

Hvilket slipbånd skal brukes med GRIT GIR?

Bruk et slipbånd med dimensjoner 150 × 2250 mm. Kontroller at båndets rotasjonsretning samsvarer med maskinens.

Hvordan sentrere slipbåndet på kontaktrullen?

Start maskinen kort og observer båndets bevegelse. Juster styringen av drivhjulet på båndsliperen til båndet holder seg sentrert. Juster om nødvendig parallelliteten til GIR-modulen via skruene (26) og (27).

Hvilket sikkerhetsutstyr må jeg bruke under bruk?

Bruk øyevern, hørselsvern, støvmaske og håndbeskytter. Bruk også de medfølgende beskyttelsesdekslene.

Hvordan vedlikeholde oppsamlingsbeholderen?

Tøm oppsamlingsbeholderen daglig. Skill vann og metallstøv, og avhend i henhold til miljøforskriftene.

Kan jeg bytte kontaktrullen selv?

Ja. Åpne sidepanelet, fjern skruene (19) i sleidegaffelen, ta ut den gamle rullen og monter den nye, fest den med de samme skruene.

Hva gjør jeg hvis slipbåndet beveger seg til en side?

Kontroller først sentreringen via drift hjulstyringen. Hvis problemet vedvarer, juster parallelliteten til GIR ved å løsne skruene (26) og justere skruene (27) (unbrakonøkkel 4 mm).

Hva er rotasjonshastigheten til kontaktrullen?

Rotasjonshastigheten er 3000 o/min (i henhold til måledata).

Er GRIT GIR kompatibel med alle Fein båndslipere?

Nei, den er spesielt designet for modellene GI150 og GI1502H montert på sokkel GIB/GIBE.

BRUKSANVISNING GRIT GIR Fein

Løsn armen til vippeanordningen (6) og stil GI150/GI1502H ca. vandret.

GIR.

Vedligeholdelse og kundeservice.

Abn afdekningen (17) og sidelaget (5) og fjern metalstøvet.

Overensstemmelseserklæring.

Miljøbeskyttelse, bortskaffelse.

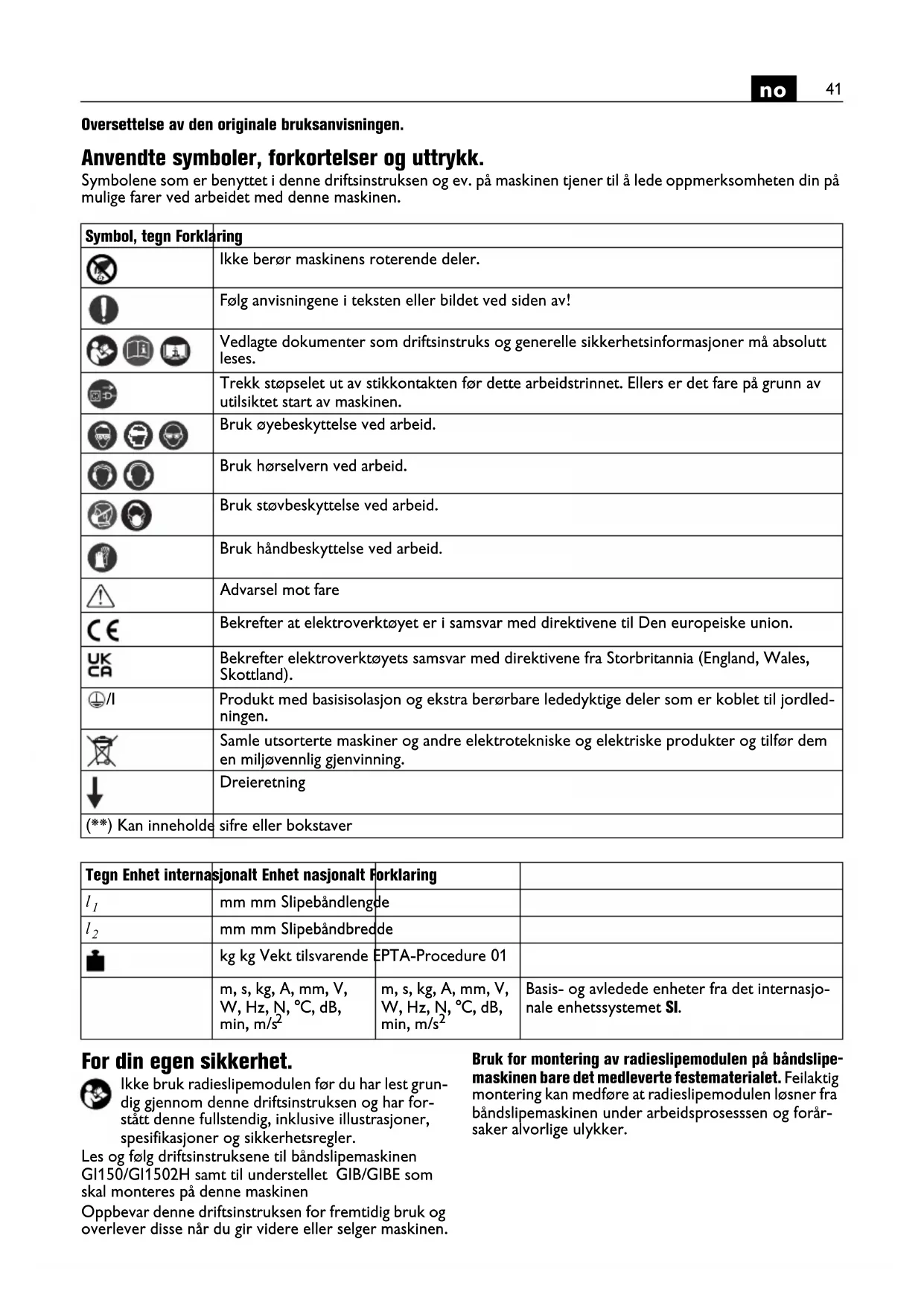

Oversettelse av den originale bruksanvisingen.

Anvendte symboler, forkortelser og uttrykk.

Symbolene som er benyttet i donne driftsinstruksen og ev. pa maskinen tjener til a lede oppmerksomheten din pa mulige farer ved arbeitet med delle maskinen.

Symbol, tegn Forklaring
	Ikke berør maskinens roterende deler.
	Følg anvisingene i teksten eller bildet ved sider av!
	Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner på absolutt leses.
	Trekk stopselet ut av stikkontakten før dette arbeidstrinnet. Ellers er det fare på grunn av utilsiktet start av maskinen.
	Bruk øyebeskyttelse ved arbeid.
	Bruk hørselvern ved arbeid.
	Bruk støvbeskyttelse ved arbeid.
	Bruk handbeskyttelse ved arbeid.
	Advarsel mot fare
€	Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union.
UKCR	Bekrefter elektroverktøyet samsvar med direktivene fra Storbritannia (England, Wales, Skottland).
#/I	Produkt med basisisolasjon og ekstra berørbare lededyktige deler som er koblet til jordled-ningen.
	Samle utsorterte maskiner og andre elektrotekniske og elektriskeprodukter og tilfør dem en miljøvennlig gjenvinning.
↓	Dreieretning
(**) Kan inneholde	sifre eller bokstaver

Tecn Enhet internasjonalts Enhet nasjonalt Forsklaring
l1	mm mm Slopebändlengde
l2	mm mm Slopebänd brede
	kg kg Vekt tilsvarende EPTA-Procedure 01
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 Basis- og avledede enheter fra det internasjionale enchetssystemet SL.

For din egen sikkerhet.

Ikke bruk radioslipemodulen for du har lest grundig gjennom donne driftsinstruksen og har forstatt denne fullstendig, inklusive illustrasjoner, spesifikasjoner og sikkerhetsregler.

Bruk for montering av radioslipemodulen pa bandslipemaskinen bare det medleverte festematerialet. Feilaktig montering kan medfore at radioslipemodulen losner fra bandslipemaskinen under arbeidsprossessen og forarsaker alvorlige ulykker.

Maskinen er bestemt for

Radieslipemodulen GIR skal i forbindelse med bandslipemaskinen GI150/GI1502H og utelukkende benyttes for sliping av rørender med en diameter pa 20-150 mm med innsatsverktøy og tilbehør godkjent av FEIN i omgivelse berskyttet mot vær.

Arbeidsstykker med en diameter mindre enn 35 mm maiorkke bearbeides med bmandslipemaskinen GI 150!

Spesielle sikkerhetsinformasjoner.

Bruk personlig beskyttelsesutstyr. Avhengig av type bruk ma du bruke visir, ayebeskytelse erer vernebriller. Om nadvendig ma du bruke stovmaske, horselvern, vernehansker erer spezialforkle som holder sma slepeog materialpartikler unna kroppen din. Oynene bor beskytres mot fremmedlegemer som kan slynges rundt ved visse typ erbruk. Stov-ller pustevernmasker ma filtrere den typen stov som oppstar ved den aktuelle bruken. Hvis du er utsatt for sterk stoy over lengre tid, kan det medfore skader pa horselen.

Sikre ffor innkoblingen at alle spennarmer og spenninnretninger er trukket godt fast. Hvis maskinen senker seg plutselig ned aller arbeidsstykket Iosner under arbeidsprossessen, kan dette fore til alvorlige ulykker.

Med et oyekast.

1 Deksel/anslag (GI 150/GI 150 2H)
2 Gnistvern (GI 150/GI 150 2H)
3 Slipeunderlag (GI 150/GI 150 2H)
4 Sponkasse (GI 150/GI 150 2H)
5 Sidedeksel (GI 150/GI 150 2H)
6 Spak for tippinnretning (GIB/GIBE)
7 Slopeband-spenninnretning (GI 150/GI 150 2H)
8 Innstilling «senterhoyde» (rørmidte)
9 Spennarm, innstilling «senterhoyde»
10 Innstilling «slipedybde»/dybdeanlegg
11 Veiv, innstilling av arbeidsstykkets bredde
12 Samlebeholder
13 Hurtigspennarm, fastspenning av arbeidsstykket
14 Spennbakker, stive
15 Holder/magasin for kontaktruller
16 Stjerneskruer, hoydeinnstilling
17 Verneskjermer/sidedeksel
18 Kontaktrulle
19 Sikringsskruer, kontaktrulle
20 Spennarm, vinkelinnstilling
21 Festehylser
22 Skruer for festehylsen
23 Hull hurtiglas
24 Hurtiglas
25 Spak for hurtiglas
26 Mutre for remdrift
27 Skrue for remdrift
28Bordinnstilling
29 Fremf.orgingsppak
30 Festeskruer

Monteringsanvisninger (Bilder 1+2).

Bandslipemaskin GI 150 2H.

Trekk fãr alle arbeider pã maskinen nettstøpselet ut av stikkontakten.

Demonter det øvredekselet (1) sammen med gnistvernet (2).

Demoner slideunderlaget (3) og sponkassen (4).

Apne sidedekselet (5).

Losne spenninnretningen (7) og fjern slimebandet.

Lukk sidedekselet.

Understell GIB/GIBE.

Lösne spaken for tippinnretningen (6) og still GI150/GI1502H omtrent vannrett.

GIR.

Ta maskinen ut av emballasjen og monter tilbehoret som beskrevet i vedlagt ark.

Lösne de fire festeskruene (30) foran og bak pa fotstativets øvre del.

Monter de 4 festehylsene (21) med de 4 skruene (22).

Rett inn de 4 boringene (23) med de 4 festehylsene (21).

Skyv GIR mot bandslipemaskinen GI150/GI1502H.

Skyv de 2 hurtiglasene (24) mot venstre og stram de 2 hendlene (25). Losne en gang til tippinnretningen til understellet, hvis boringene icke star over hverandre.

Understell GIB.

Trekk spaken for tippinnretningen (6) fast.

GIR.

Trekk foran og bak pa fotstativet de pa forhand Iosnede skruene (30) fast igjen.

Drei de fire fottene med stjernerattene (16) ned, til disse berorer gulvet. Drei fottene deretter enda ca. to omdreininger videre.

Fyll samlebeholderen (12) opptil halvparten med vann. Still samlebeholderen mellom stottene til radioslipemodulen.

Ved drift av redskapet uten vannfyt samlebeholder er det brannfare!

Trekk før alle arbeider på maskinen nettstøpselet ut av stikkontakten.

Apnedekselet (17) og trekk arbeidsbordet tilbake.

Losne de to skruene (19) i styregaffelen og ta ut kontaktrullen (18).

Sett en kontaktrulle (18) med onsket diameter inn i styregaffelen og sikre donne med de to skruene (19).

Ved kontaktruller med stor diameter ma eventuelt posisjonen til beltestrammeren pa bandslipemaskinen forandes.

Juster bandlpet etter hvert skifte av kontaktrullen.

Kontaktruller som/DDKE benyttes bOR for beskyttes mot skader alltid oppbevares i holderen (15).

Montering/utskifting av slepebandet

Trekk før alle arbeider på maskinen nettstøpselet ut av stikkontakten.

Bare ved feste igangsetting av bandslipemaskinen

GI150/GI1502H: Kontroller dreieretningen.

Lösne spenninnretningen (7) og legg inn et spliceband med lengden 150 × 2250 ~mm .

Merkingen av slepebandets dreieretning må stemme overens med dreieretningen.

Stram slidebandet med spenninnretningen (7).

Beveg slepebandet med handen og observer om det flyttes mot venstre eller mot hoyre fra kontaktrullen.

Still på bändslipemaskinen foringen till drivhjulet inn slick at slepebandet gär i midten. Den eksakte justeringens skjer ved innkoblet maskin.

Driftsinstrukser.

Lukk sidedekselet (17)/(5). Slopebandet kan ved化进程 montere verneskjemer gripe fatt i klærne og skade deg alvorlig.

GI150/GI1502H*

Innkobling:

Løsne ndostopp tast (15) og slå den opp. Trykk på «» (19) tast.

Utkobling:

Fold opp nødstopp-tast (15*). Trykk pa «O» (19*) tast.

Maskinen roterer fortsett inntil ca. 50 sekunder.

(^* Finnes i maskinens driftsinstruks)

Nodstopp-tast:

Trykk i farlige situasjoner den rode nodstopp-tasten for a sla av maskinen.

Justering av slepebandet.

Kontroller bandløpets parallellitet. Gjenta arbeidstrinnene ovenfor hvis resultatet ikke er tilfredsstellende.

MERKNAD: Forigingsinnretningen for kontaktrullen til GIR er stilt inn parallelt fra fabrikkens side. Justering er bare nodvendig hvis et sentrisk bandlop ikke kan oppnås nar drivhjulet rettes inn.

Innstilling av senterhoyden (Bilde 3).

Kontaktrullens hóyde stilles vanligvis inn pá rormidte.
Innstillingen kan imidlertid forandes:

Losne spennarmen (9).

Still med spaken (8) kontaktrullen inn pa onsket hoyde.

Trekk spennarmen fast igjen.

Kontroller innstillingen med en provesliping.

Drei med den hýre händen på veiven (28) for à bevege arbeidsbordet mot sider og slite slimebandet jevnt.

Arbeid alltid med et jevnt kontakttrykk.

Stoy-emisjonsverdier.

Tomgang Sliping

Malt A-bedomt emisjons-lyd

trykknivå pa arbeidsplassen

Lpa(re 20 Pa )i desibel 90,5 99

Usikkerhet K_pA i desibel 4 4

Malt A-bedomt lydeffektniva

L_WA (re 1 Pa ), i desibel 101 108

Usikkerhet K_wA i desibel 2,5 2,5

Driftsvilkar

Turtall (/min) 3000 3000

Materiale - rustfritt stål

Mäl

Rør, diameter

42,4mm

Slipeband

GRIT by Fein

• 36R

MERKNAD: Summen av den malte emisjonsverdien og den tilhorende usikkerheten er den ovre grensen til verdiene som kan oppsta ved malinger.

Bruk hørselvern!

Måleverdier beregnet iht. passende Produktstandard (se siste side i driftsinstruksen).

Feiljerning

Feil Årsak/feilfjerning
Sterk kjørestøy	Senterhøyde er ikke jevn, still inn senterhøyde
Rør blir mistarget	For sterkt kontakttrykk, reduser kontakttrykk
Sterk graddannelse	Slipeband slitt, skift ut slipe-bænd

Vedlikehold og kundeservice.

Trekk fãr alle arbeider pa maskinen nettstøpselet ut av stikkontakten.

Daglige vedlikeholdsarbeider

Tøm samlebeholderen. Skill og deponer vann og metallstøv.

Apne dekselet (17) og sidedekselet (5) og fjern metallstøvet.

Metallstøvet ma vare tilstrekkelig avkjolt og mA kun deponeres via egnede beholdere.

Plasserdekselet (17) og sidedekselet (5) paigjen.

Rengjør maskinen utenfra med trykkuft.

Folgende deler kan du skiffe ut selv etter behov:

Slipeband, kontaktrulle (18), gnistvern (2)

Reklamasjonsrett og garanti.

Reklamasjonsretten for Produktet gjelder fj. de lovmessige bestemmelsene i det landet Produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produsentens garantierklæring.

Leveranseprogrammet til din maskin kan ogsa bare innbefatte en del av det tilbehoret som er beskrevet i donne driftsinstruksen eller på bildene.

Samsvarserklæring.

CE-erkläringen gjelder kun for land i Den europeiske unionen og i EFTA [EØS] (European Free Trade Association) og kun forprodukter som er bestemt for marketed i EU eller EFTA. Etter atprodukter er introduserpå EU-marketed, mister UKCA-merket sin gyldighet.

UKCA-erklaringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun forprodukter som er bestemt for det britiske markedet. Etter at produit er introdusjert pa det britiske markedet, mister CE-merket sin gyldighet.

Firmaet FEIN erklærer som eneansvarlg at dette produktet stemmer overens med de vanlige bestemmelse som er oppførpå siste side i,this driftsinstruksen.

Tekniske dokumenter hos:

C. & E. Fein GmbH

Hans-Fein-StraBe 81

73529 Schwabisch Gmund-Bargau, Germany

Miljøvern, avfallshandtering.

Emballasjer, utsorterte maskiner og tilbehør mA leveres inn til miljøvennlig gjenvinning.
