Type de produit	Système de vidéoconférence pour salles de réunion
Marque	Logitech
Modèle	Rally Plus
Dimensions de la caméra	190 x 152 x 187 mm
Dimensions du haut-parleur	186 x 186 x 90 mm
Poids de la caméra	1,74 kg
Poids du haut-parleur	1,2 kg
Alimentation	100-240 V AC, 50/60 Hz (via adaptateur secteur)
Consommation électrique	30 W max
Résolution vidéo	4K Ultra HD (3840x2160) à 30 fps
Champ de vision	90° (diagonale)
Microphone intégré	Oui, capteurs à champ lointain
Portée du microphone	Jusqu'à 6 m
Connectivité	USB-C, HDMI, Bluetooth 5.0
Télécommande	Oui, avec contrôle du zoom, volume, sourdine, préréglages
Fonctions de la caméra	Pan/Tilt/Zoom motorisés, préréglages, suivi automatique
Fonctions audio	Annulation d'écho, réduction de bruit, filtrage spatial
Accessoires inclus	Hub pour écran, hub pour table, câbles, télécommande
Options d'extension	Modules audio supplémentaires (jusqu'à 7), kit de fixation murale, support TV, hub pour module audio
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou liquides.
Sécurité	Emplacement de sécurité Kensington (caméra, hub pour écran, hub pour table)
Pièces détachées et réparabilité	Contactez le support Logitech pour les pièces de rechange.
Informations générales	Garantie 2 ans, compatible avec Zoom, Teams, etc. Notice téléchargeable sur logitech.com/support/Rally

FOIRE AUX QUESTIONS - Rally Plus LOGITECH

Comment installer le système Logitech Rally Plus ?

Branchez le hub pour écran et le hub pour table via les câbles fournis, reliez la caméra au hub pour écran et les haut-parleurs au hub pour table. Connectez le hub pour écran à votre ordinateur via USB. Suivez les instructions de la notice pour configurer les périphériques dans votre application de visioconférence.

Comment coupler la télécommande à la caméra ?

Appuyez sur le bouton de couplage de la caméra jusqu'à ce que le témoin clignote, puis sur celui du hub pour écran, puis sur le bouton Bluetooth de la télécommande. Les témoins s'éteignent lorsque le couplage est réussi.

Comment coupler un appareil Bluetooth à la caméra ?

Maintenez enfoncé le bouton Bluetooth de la télécommande jusqu'à ce que le témoin de la caméra clignote en bleu. Sur votre appareil mobile, activez le Bluetooth et sélectionnez "Logitech Rally". La caméra peut alors être utilisée pour des appels audio.

Comment configurer Rally Plus comme périphérique par défaut ?

Ouvrez les paramètres audio/vidéo de votre application de visioconférence et sélectionnez la caméra Rally Plus, le haut-parleur et le microphone correspondants. Consultez la documentation de l'application pour plus de détails.

Comment optimiser le système pour les grandes salles ?

Utilisez des modules audio supplémentaires (jusqu'à 7) connectés via un hub pour module audio pour étendre la portée du microphone. Le kit de fixation murale et le support TV permettent une installation flexible.

Comment utiliser l'application Camera Settings ?

Téléchargez le logiciel depuis www.logitech.com/support/Rally. Il permet de contrôler le panoramique, l'inclinaison, le zoom, la mise au point, la luminosité et le contraste de la caméra depuis votre ordinateur.

Que faire si la caméra ne répond pas ?

Vérifiez les connexions USB et HDMI, redémarrez l'ordinateur et la caméra. Assurez-vous que le témoin d'alimentation du hub est allumé. Utilisez l'application de diagnostic disponible sur le site de support Logitech.

Comment nettoyer la caméra et les haut-parleurs ?

Utilisez un chiffon doux et sec pour essuyer délicatement les surfaces. N'utilisez pas de produits chimiques, d'abrasifs ou de liquides. Évitez de toucher l'objectif de la caméra.

Quels accessoires en option sont disponibles ?

Kit de fixation murale, modules audio supplémentaires, hub pour module audio, support de télévision. Ces accessoires facilitent l'installation dans des salles de taille et configuration variées.

Où télécharger la notice complète du Rally Plus ?

La notice est disponible en téléchargement gratuit sur le site www.logitech.com/support/Rally. Vous pouvez également la trouver sur des sites comme notice-facile.com.

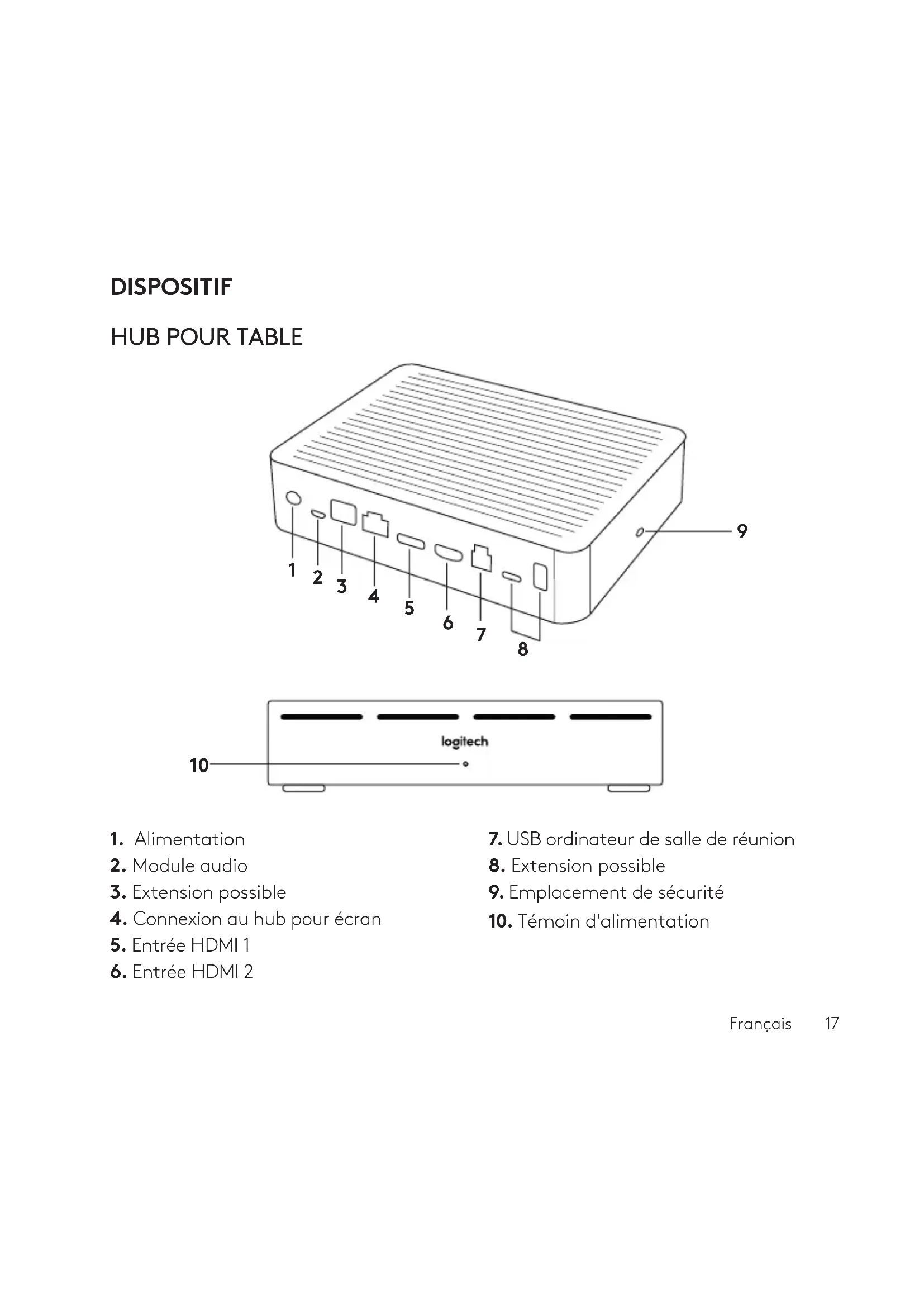

MODE D'EMPLOI Rally Plus LOGITECH

1. Alimentation
2. Module audio
3. Extension possible
4. Connexion au hub pour écran
5. Entrée HDMI 1

6. Entrée HDMI 2

7. USB ordinateur de salle de réunion

8. Extension possible
9. Emplacement de sécurité
10. Témoin d'alimentation

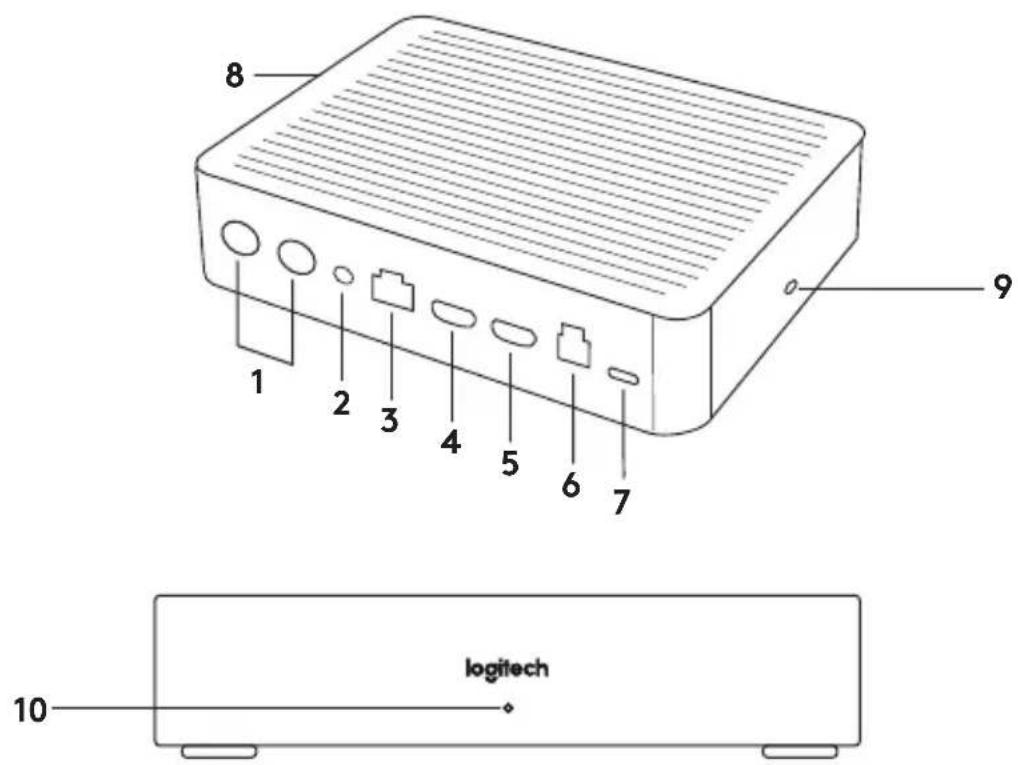

HUB POUR ÉCRAN

1. Haut-parleur
2. Alimentation
3. Connexion au hub pour table
4. Sortie HDMI 1
5. Sortie HDMI 2

6. USB ordinateur de salle de réunion

7. Caméra

8. Emplacement de sécurité
9. Couplage par télécommande
10. Témoin d'alimentation

CAMÉRA

1. Bouton de couplage par télécommande
2. USB

3. Témoin d'état

4. Emplacement de sécurité

5. MIPI
6. Filetage du trépied
7. Fente d'extension

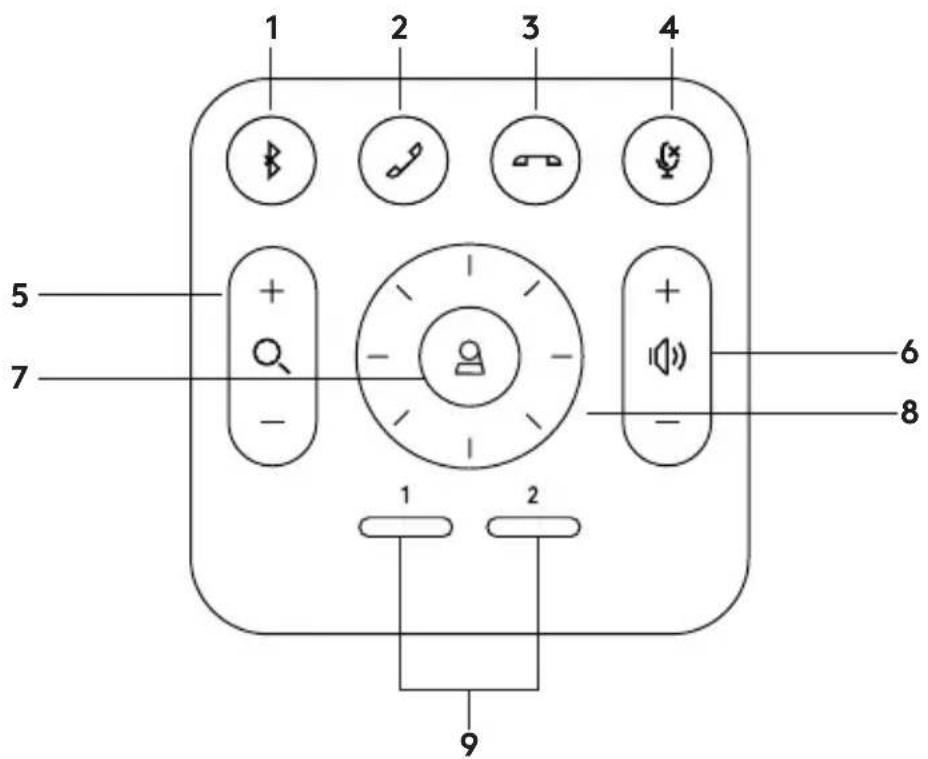

TÉLÉCOMMANDE

1. Couplage Bluetooth
2. Prise d'appel
3. Fin d'appel
4. Sourdine du microphone

5. Zoom avant/arrière

6. Volume +/-

7. Accueil
8. Mouvement panoramique/inclinaison de la caméra
9. Préréglages de la caméra

Une fois l'installation terminée, le système peut être vérifié par le biais de l'application de diagnostic disponible sur Logitech.com/support/Rally.

DÉFINIR LE SYSTÈME RALLY PLUS COMME LE DISPOSITIF PAR DÉFAUT

Vérifiez que le système RALLY PLUS est sélectionné en tant que caméra, haut-parleur et microphone dans vos applications de visioconférence. Veuillez consulter la documentation fournie avec vos applications pour savoir comment procéder.

DÉMARRER UN APPEL VIDÉO

Après avoir installé la caméra RALLY PLUS et l'avoir configurée comme dispositif par défaut dans votre application de visioconférence, démarrez l'application normalement et profitez d'une qualité audio et vidéo optimale.

COUPLER LA CAMÉRA RALLY PLUS À UN DISPOSITIF BLUETOOTH

Vous pouvez utiliser la caméra RALLY PLUS pour des appels audio lorsqu'elle est couplée à un dispositif Bluetooth. Pour coupler votre dispositif Bluetooth à la caméra RALLY PLUS, procédez comme suit:

1. Maintenez appuyé le bouton Bluetooth de la télécommande jusqu'à ce que le témoin de la caméra et des microphones clignote en bleu.
2. Activez le couplage Bluetooth de votre dispositif mobile et sélectionnez «Logitech Rally».
3. Vous pouvez maintenant utiliser la caméra RALLY PLUS pour vos appels audio.

COUPLER UNE TÉLÉCOMMANDE À LA CAMÉRA RALLY PLUS

La caméra RALLY PLUS et la télécommande sont couplées en usine. Vous pouvez coupler jusqu'à 5 télécommandes à la caméra RALLY PLUS pour faciliter le contrôle du système dans les grandes pièces. Sinon, si vous souhaitez coupler une autre télécommande à la caméra (lorsque vous avez égaré la télécommande d'origine, par exemple), procédez comme suit:

1. Appuyez sur le bouton de la caméra et maintenez-le enfoncé jusqu'à ce que le témoin lumineux clignote.
2. Appuyez sur le bouton du hub d'écran et maintenez-le enfoncé jusqu'à ce que le témoin lumineux clignote.
3. Appuyez sur le bouton Bluetooth de la télécommande et maintenez-le enfoncé jusqu'à ce que les témoins lumineux de la caméra et du hub d'écran cessent de clignoter.
4. Si le couplage échoue, répétez les opérations depuis l'étape 1.

APPLICATION CAMERA SETTINGS

Utilisez ce programme pour contrôler les fonctions de panoramique et d'inclinaison, le zoom, la mise au point et la qualité d'image de la caméra (comme la luminosité et le contraste) depuis votre ordinateur. Le logiciel est téléchargeable sur www.logitech.com/support/Rally.

OPTIMISER LE SYSTÈME RALLY

Plusieurs accessoires en option facilitent l'installation et permettent d'utiliser RALLY PLUS dans des pièces plus grandes:

1. Kit de fixation murale: fixations pour le hub pour table, le hub pour écran, la caméra et les haut-parleurs.
2. Modules audio supplémentaires: RALLY PLUS peut prendre en charge jusqu'à 7 modules audio permettant une grande flexibilité au niveau de la taille et de la configuration de la pièce.
3. Hub pour module audio: utilisé pour connecter les microphones et placer la plupart des câblages du module sous la table. Le hub pour module audio dispose de 3 prises pouvant être connectées à plusieurs modules audio ou à d'autres hubs pour module audio.
4. Support de télévision: compatible avec l'une des fixations de la caméra ou du haut-parleur. Le support de télévision peut être utilisé par paires pour fixer la caméra et le haut-parleur au-dessus et en dessous de la télévision.

POUR PLUS D'INFORMATIONS

Des informations supplémentaires sur la caméra Rally Plus sont disponibles, notamment:

-Questionsfréquentes
- Logiciels permettant d'activer des fonctions dans différentes applications
- Modalités de commande de pièces de rechange et plus sur

www.logitech.com/support/Rally
