Rally Plus - System wideokonferencji LOGITECH - Bezpłatna instrukcja obsługi

Rodzaj produktu	System wideokonferencyjny do sal konferencyjnych
Marka	Logitech
Model	Rally Plus
Wymiary kamery	190 x 152 x 187 mm
Wymiary głośnika	186 x 186 x 90 mm
Waga kamery	1,74 kg
Waga głośnika	1,2 kg
Zasilanie	100-240 V AC, 50/60 Hz (przez zasilacz)
Pobór mocy	30 W max
Rozdzielczość wideo	4K Ultra HD (3840x2160) przy 30 fps
Pole widzenia	90° (przekątna)
Wbudowany mikrofon	Tak, czujniki dalekiego zasięgu
Zasięg mikrofonu	Do 6 m
Łączność	USB-C, HDMI, Bluetooth 5.0
Pilot	Tak, z kontrolą zoomu, głośności, wyciszenia, ustawień wstępnych
Funkcje kamery	Motorowany panoramowanie/pochylenie/zoom, ustawienia wstępne, automatyczne śledzenie
Funkcje audio	Eliminacja echa, redukcja szumów, filtrowanie przestrzenne
Dołączone akcesoria	Koncentrator do ekranu, koncentrator stołowy, kable, pilot
Opcje rozszerzenia	Dodatkowe moduły audio (do 7), zestaw montażowy do ściany, wspornik TV, koncentrator dla modułu audio
Konserwacja i czyszczenie	Przetrzeć miękką, suchą szmatką. Nie używać środków ściernych ani płynów.
Bezpieczeństwo	Gniazdo zabezpieczające Kensington (kamera, koncentrator do ekranu, koncentrator stołowy)
Części zamienne i naprawialność	Skontaktuj się z pomocą techniczną Logitech w celu uzyskania części zamiennych.
Informacje ogólne	Gwarancja 2 lata, kompatybilny z Zoom, Teams itp. Instrukcja do pobrania na stronie logitech.com/support/Rally

Często zadawane pytania - Rally Plus LOGITECH

Jak zainstalować system Logitech Rally Plus?

Podłącz koncentrator do ekranu i koncentrator stołowy za pomocą dołączonych kabli, podłącz kamerę do koncentratora ekranu, a głośniki do koncentratora stołowego. Podłącz koncentrator ekranu do komputera przez USB. Postępuj zgodnie z instrukcjami w podręczniku, aby skonfigurować urządzenia w aplikacji do wideokonferencji.

Jak sparować pilota z kamerą?

Naciśnij przycisk parowania kamery, aż wskaźnik zacznie migać, następnie przycisk na koncentratorze ekranu, a następnie przycisk Bluetooth na pilocie. Wskaźniki zgasną, gdy parowanie się powiedzie.

Jak sparować urządzenie Bluetooth z kamerą?

Przytrzymaj przycisk Bluetooth na pilocie, aż wskaźnik kamery zacznie migać na niebiesko. Na urządzeniu mobilnym włącz Bluetooth i wybierz „Logitech Rally”. Kamera może być używana do połączeń audio.

Jak ustawić Rally Plus jako domyślne urządzenie?

Otwórz ustawienia audio/wideo w aplikacji do wideokonferencji i wybierz kamerę Rally Plus oraz odpowiedni głośnik i mikrofon. Szczegółowe informacje znajdziesz w dokumentacji aplikacji.

Jak zoptymalizować system dla dużych sal?

Użyj dodatkowych modułów audio (do 7) podłączonych przez koncentrator modułu audio, aby zwiększyć zasięg mikrofonu. Zestaw montażowy do ściany i wspornik TV umożliwiają elastyczny montaż.

Jak korzystać z aplikacji Camera Settings?

Pobierz oprogramowanie ze strony www.logitech.com/support/Rally. Umożliwia ono sterowanie panoramowaniem, pochyleniem, zoomem, ostrością, jasnością i kontrastem kamery z komputera.

Co zrobić, jeśli kamera nie reaguje?

Sprawdź połączenia USB i HDMI, uruchom ponownie komputer i kamerę. Upewnij się, że wskaźnik zasilania koncentratora jest włączony. Skorzystaj z aplikacji diagnostycznej dostępnej na stronie pomocy technicznej Logitech.

Jak czyścić kamerę i głośniki?

Użyj miękkiej, suchej szmatki do delikatnego wycierania powierzchni. Nie używaj środków chemicznych, ściernych ani płynów. Unikaj dotykania obiektywu kamery.

Jakie akcesoria opcjonalne są dostępne?

Zestaw montażowy do ściany, dodatkowe moduły audio, koncentrator modułu audio, wspornik TV. Te akcesoria ułatwiają instalację w salach o różnej wielkości i konfiguracji.

Gdzie pobrać pełną instrukcję Rally Plus?

Instrukcja jest dostępna do bezpłatnego pobrania na stronie www.logitech.com/support/Rally. Można ją również znaleźć na stronach takich jak notice-facile.com.

INSTRUKCJA OBSŁUGI Rally Plus LOGITECH

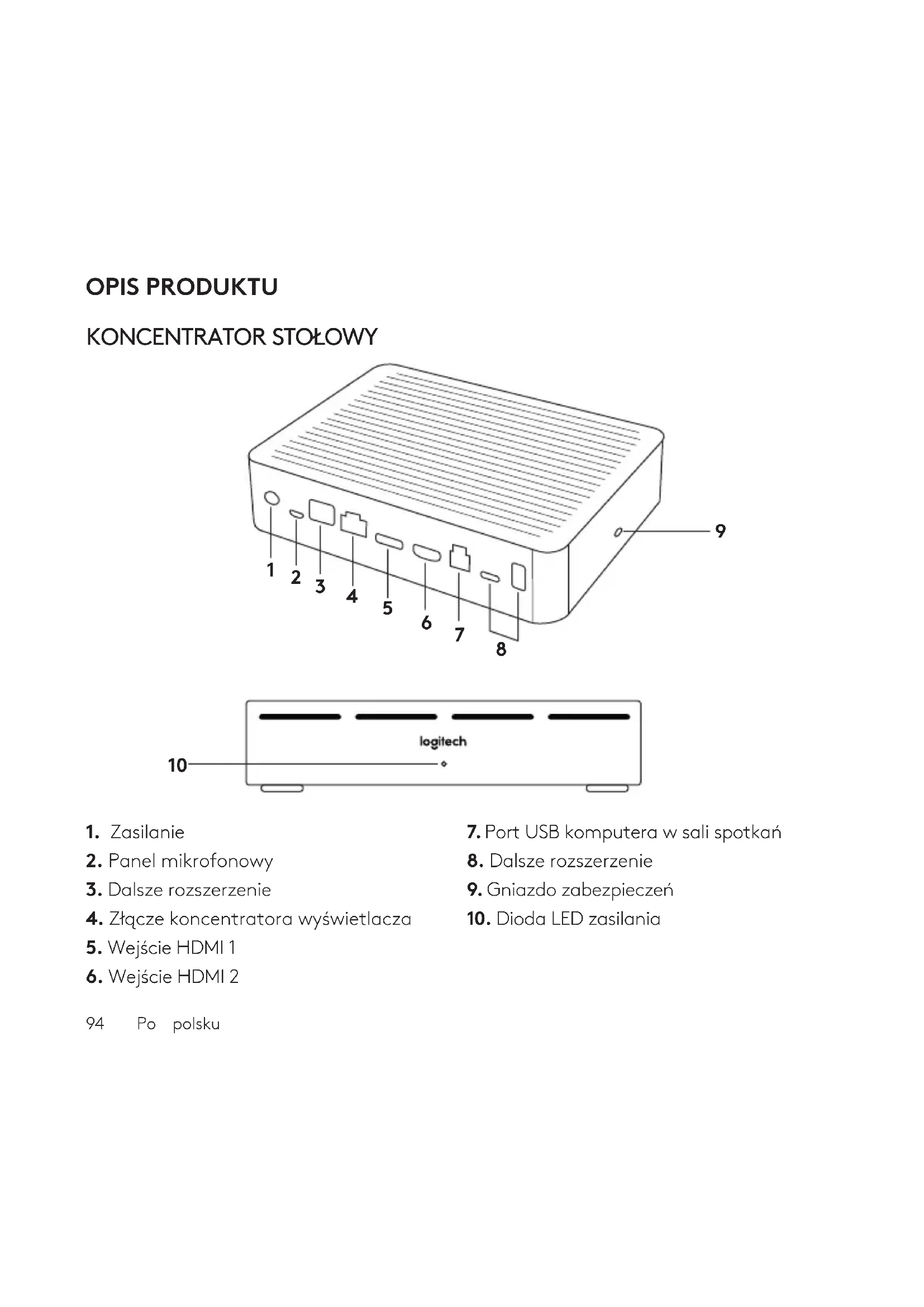

1. Zasilanie
2. Panel mikrofonowy
3. Dalsze rozszerzenie
4. Złącze koncentratora wyświetlacza
5. Wejście HDMI 1

6. Wejście HDMI 2

7. Port USB komputera w sali spotkań

8. Dalsze rozszerzenie
9. Gniazdo zabezpieczeń
10. Dioda LED zasilania

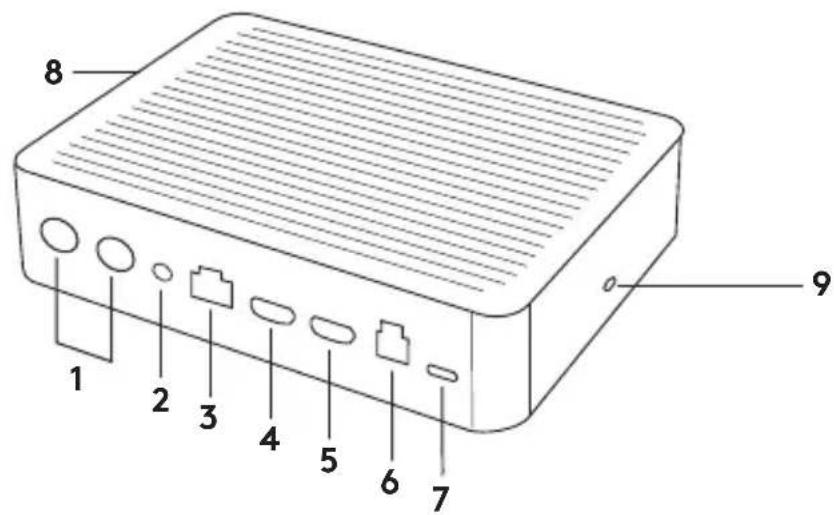

KONCENTRATOR WYŚWIETLACZA

1. Głośnik
2. Zasilanie
3. Połączenie z koncentratorem stołowym
4. Wyjście HDMI 1

5. Wyjście HDMI 2

6. Port USB komputera w sali spotkań

7. Kamera
8. Gniazdo zabezpieczeń
9. Parowanie pilota
10. Dioda LED zasilania

KAMERA

1. Przycisk parowania pilota
2. USB

3. Dioda LED stanu

4. Gniazdo zabezpieczeń

5. MIPI
6. Gwint do montażu na statywie
7. Gniazdo rozszerzeń

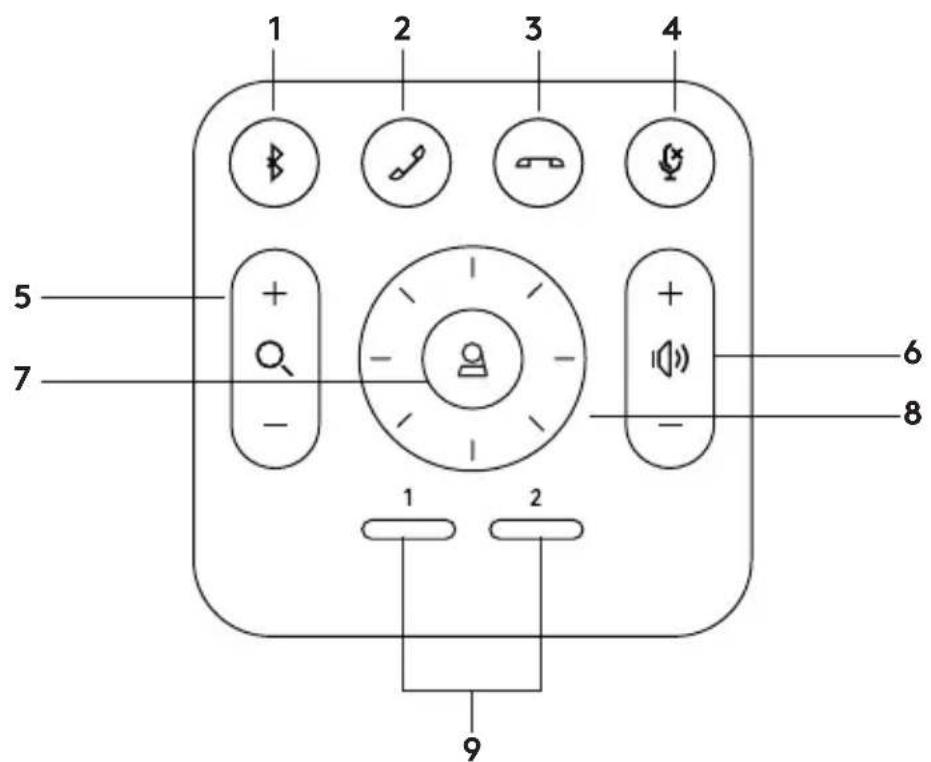

PILOT

1. Parowanie Bluetooth
2. Odbieranie potączenia
3. Kończenie potączenia
4. Wyciszanie mikrofonu

5. Powiększanie/pomniejszanie

6. Zwiększanie/zmniejszanie głośności

7. Pozycja początkowa
8. Przesuwanie/przechylanie kamery
9. Ustawienia wstępne kamery

Po zakończeniu instalacji można sprawdzić system za pomocą aplikacji diagnostycznej, dostępnej w witrynie Logitech.com/support/Rally.

USTAWIANIE RALLY PLUS JAKO URZĄDZENIA DOMYŚLNEGO

Upewnij się, że urządzenie RALLY PLUS wybrano jako kamerę, głośnik i mikrofon w aplikacjach do obsługi wideokonferencji. Odpowiednie instrukcje można znaleźć w dokumentacji aplikacji.

ROZPOCZYNANIE POŁĄCZENIA WIDEO

Po zainstalowaniu urządzenia RALLY PLUS i ustawieniu go jako domyślnego urządzenia w aplikacji do obsługi wideokonferencji wystarczy uruchomić aplikację w normalny sposób, aby korzystać z ulepszonego obrazu i dźwięku.

PAROWANIE RALLY PLUS Z URZĄDZENIEM BLUETOOTH

Po sparowaniu z urządzeniem Bluetooth urządzenia RALLY PLUS można używać do połączeń głosowych. Aby sparować urządzenie Bluetooth z urządzeniem RALLY PLUS, wykonaj te proste czynności:

1. Naciśnij przycisk Bluetooth na pilocie i przytrzymaj go do chwili, gdy na kamerze i mikrofonach zacznie migać niebieski wskaźnik.
2. Wprowadź urządzenie mobilne w tryb parowania Bluetooth i wybierz urządzenie „Logitech Rally”.
3. Teraz można używać urządzenia RALLY PLUS do obsługi połączeń głosowych.

PAROWANIE PILOTA Z URZĄDZENIEM RALLY PLUS

Urządzenie RALLY PLUS i pilot są fabrycznie sparowane. Z urządzeniem RALLY PLUS można sparować maksymalnie 5 pilotów, aby sterowanie systemem w większych pomieszczeniach było łatwiejsze. Jeśli konieczne będzie sparowanie pilota z kamerą, na przykład przy zastępowaniu zgubionego pilota, wykonaj następujące czynności:

1. Naciśnij i przytrzymaj przycisk na kamerze, aż dioda LED zacznie migać.
2. Naciśnij i przytrzymaj przycisk na koncentratorze wyświetlacza, aż dioda LED zacznie migać na biało.
3. Naciśnij przycisk Bluetooth na pilocie i przytrzymaj go do chwili, gdy diody LED na kamerze i koncentratorze wyświetlacza przestaną migać.
4. Jeśli parowanie nie powiedzie się, powtórzyć od kroku 1.

APLIKACJA USTAWIEN KAMERY

Ten program służy do sterowania przesuwaniem, pochylaniem, powiększaniem, ostrością oraz jakością obrazu (na przykład jasnością i kontrastem) kamery przy użyciu komputera. Oprogramowanie można pobrać ze strony www.logitech.com/support/Rally.

UDOSKONALANIE URZĄDZENIA RALLY

Dostępnych jest wiele opcjonalnych akcesoriów, które ułatwiają montaż i pozwalają korzystać z urządzenia RALLY PLUS w większych pomieszczeniach:

1. Zestaw montażowy Rally: wsporniki do montażu koncentratora stołowego, koncentratora wyświetlacza, kamery i głośników.
2. Dodatkowe panele mikrofonowe: RALLY PLUS obsługuje do 7 paneli mikrofonowych, dzięki czemu nadaje się do pomieszczeń o zróżnicowanej wielkości i konfiguracji.

3. Koncentrator paneli mikrofonowych: służy do rozwidlenia okablowania mikrofonów i poprowadzenia większości kabli paneli mikrofonowych pod stołem. Koncentrator paneli mikrofonowych jest wyposażony w 3 złącza, które można podłączyć z panelami mikrofonowymi lub innymi koncentratorami paneli mikrofonowych.

4. Uchwyt do montażu na telewizorze: można go użyć ze wspornikami do montażu kamery lub głośników. Uchwytów do montażu na telewizorze można używać w parach, aby zamontować kamerę i głośnik nad i pod telewizorem.

WIĘCEJ INFORMACJI

Dodatkowe informacje dotyczące kamery Rally Plus, w tym:

• często zadawane pytania,
  -oprogramowanieumożliwiające włączanie funkcji w różnych aplikacjach,
• sposób zamawiania części zamiennych i nie tylko można znaleźć pod adresem
  www.logitech.com/support/Rally
