Rally Plus - Videoneuvottelujärjestelmä LOGITECH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Videoneuvottelujärjestelmä kokoustiloihin
Merkki	Logitech
Malli	Rally Plus
Kameran mitat	190 x 152 x 187 mm
Kaiuttimen mitat	186 x 186 x 90 mm
Kameran paino	1,74 kg
Kaiuttimen paino	1,2 kg
Virransyöttö	100–240 V AC, 50/60 Hz (verkkolaitteen kautta)
Virrankulutus	30 W max
Videotarkkuus	4K Ultra HD (3840x2160) @ 30 fps
Näkökenttä	90° (diagonaali)
Sisäänrakennettu mikrofoni	Kyllä, kaukokenttäanturit
Mikrofonin kantama	Jopa 6 m
Liitettävyys	USB-C, HDMI, Bluetooth 5.0
Kauko-ohjain	Kyllä, zoomin, äänenvoimakkuuden, äänenmykistyksen ja esiasetusten ohjaus
Kameran toiminnot	Moottoroidut panorointi/kallistus/zoomaus, esiasetukset, automaattinen seuranta
Äänitoiminnot	Kaikunpoisto, kohinanvaimennus, tilallinen suodatus
Mukana tulevat lisävarusteet	Näytön keskus, pöytäkeskus, kaapelit, kauko-ohjain
Laajennusvaihtoehdot	Lisäaudiomodulit (enintään 7), seinäkiinnityssarja, TV-tuki, audiomoduilikeskus
Huolto ja puhdistus	Pyyhi pehmeällä, kuivalla liinalla. Älä käytä hankaavia tai nestemäisiä tuotteita.
Turvallisuus	Kensington-turvapaikka (kamera, näytön keskus, pöytäkeskus)
Varaosat ja korjattavuus	Ota yhteyttä Logitechin tukeen varaosien saamiseksi.
Yleiset tiedot	2 vuoden takuu, yhteensopiva Zoom, Teams jne. kanssa. Käyttöohje ladattavissa osoitteesta logitech.com/support/Rally

Usein kysytyt kysymykset - Rally Plus LOGITECH

Kuinka Logitech Rally Plus -järjestelmä asennetaan?

Kytke näytön keskus ja pöytäkeskus mukana tulevilla kaapeleilla, yhdistä kamera näytön keskukseen ja kaiuttimet pöytäkeskukseen. Liitä näytön keskus tietokoneeseen USB-kaapelilla. Noudata käyttöohjeen ohjeita määrittääksesi laitteet videoneuvottelusovelluksessasi.

Kuinka kauko-ohjain yhdistetään kameraan?

Paina kameran yhdistyspainiketta, kunnes merkkivalo vilkkuu, paina sitten näytön keskuksen painiketta ja sen jälkeen kauko-ohjaimen Bluetooth-painiketta. Merkkivalot sammuvat, kun yhdistys on onnistunut.

Kuinka Bluetooth-laite yhdistetään kameraan?

Pidä kauko-ohjaimen Bluetooth-painiketta painettuna, kunnes kameran merkkivalo vilkkuu sinisenä. Ota mobiililaitteessasi Bluetooth käyttöön ja valitse "Logitech Rally". Kameraa voidaan sitten käyttää äänipuheluihin.

Kuinka Rally Plus määritetään oletuslaitteeksi?

Avaa videoneuvottelusovelluksesi ääni-/videoasetukset ja valitse Rally Plus -kamera, vastaava kaiutin ja mikrofoni. Katso sovelluksen dokumentaatiosta lisätietoja.

Kuinka järjestelmä optimoidaan suuriin tiloihin?

Käytä lisäaudiomoduleja (enintään 7) kytkettynä audiomoduilikeskuksen kautta mikrofonin kantaman laajentamiseksi. Seinäkiinnityssarja ja TV-tuki mahdollistavat joustavan asennuksen.

Kuinka Camera Settings -sovellusta käytetään?

Lataa ohjelmisto osoitteesta www.logitech.com/support/Rally. Sen avulla voit ohjata kameran panorointia, kallistusta, zoomausta, tarkennusta, kirkkautta ja kontrastia tietokoneeltasi.

Mitä tehdä, jos kamera ei vastaa?

Tarkista USB- ja HDMI-liitännät, käynnistä tietokone ja kamera uudelleen. Varmista, että keskuksen virtamerkkivalo palaa. Käytä Logitechin tukisivustolla saatavilla olevaa diagnostiikkasovellusta.

Kuinka kamera ja kaiuttimet puhdistetaan?

Käytä pehmeää, kuivaa liinaa pintojen varovaiseen pyyhkimiseen. Älä käytä kemikaaleja, hankaavia aineita tai nesteitä. Vältä kameran linssin koskettamista.

Mitä lisävarusteita on saatavilla?

Seinäkiinnityssarja, lisäaudiomodulit, audiomoduilikeskus, TV-tuki. Nämä lisävarusteet helpottavat asennusta erikokoisiin ja -muotoisiin tiloihin.

Mistä Rally Plus -laitteen täydellinen käyttöohje ladataan?

Käyttöohje on ladattavissa ilmaiseksi osoitteesta www.logitech.com/support/Rally. Löydät sen myös sivustoilta kuten notice-facile.com.

KÄYTTÖOHJE Rally Plus LOGITECH

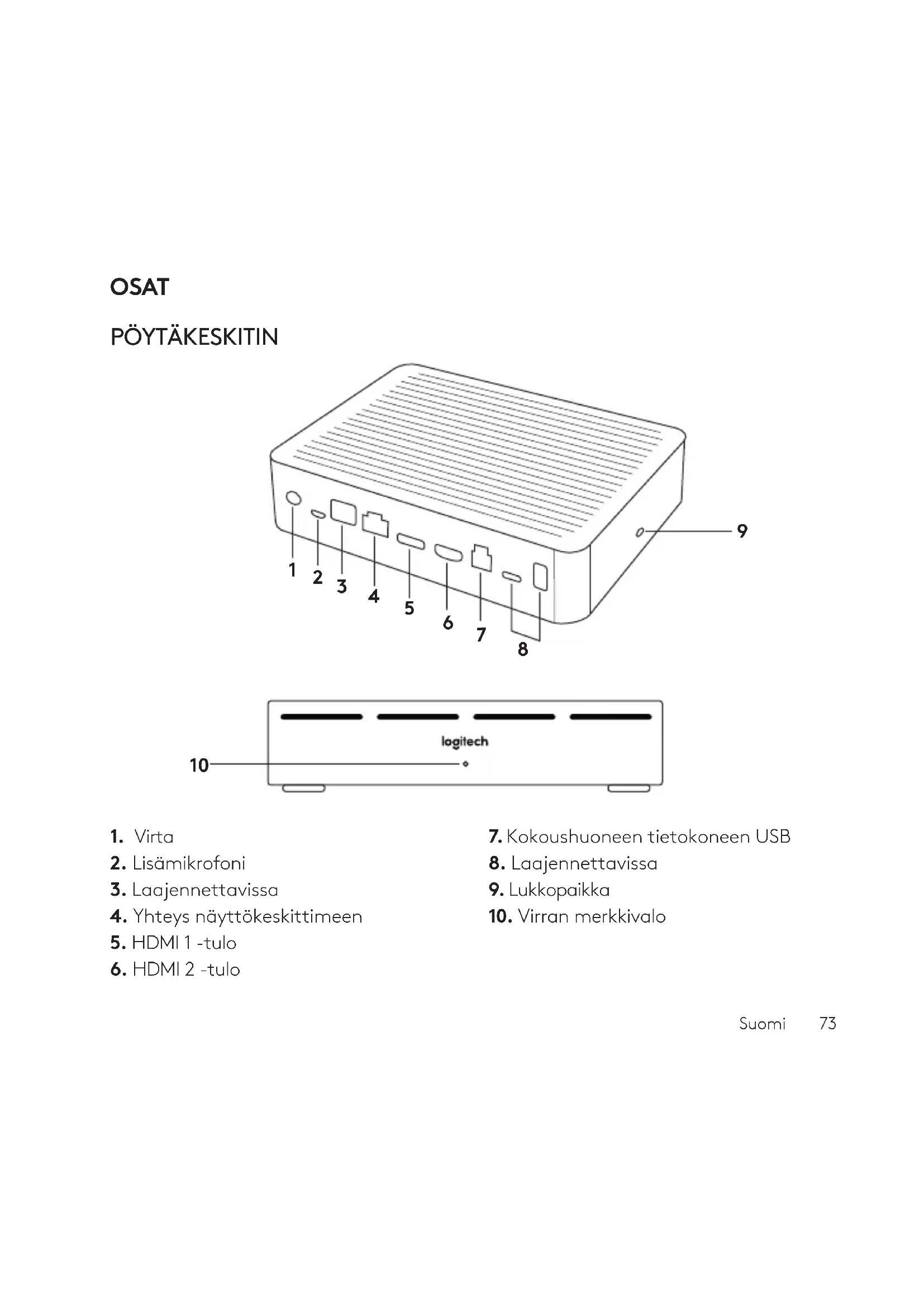

1. Virta
2. Lisämikrofoni
3. Laajennettavissa
4. Yhteys näyttökeskittimeen
5. HDMI 1 -tulo

6. HDMI 2 -tulo

7. Kokoushuoneen tietokoneen USB

8. Laajennettavissa
9. Lukkopaikka
10. Virran merkkivalo

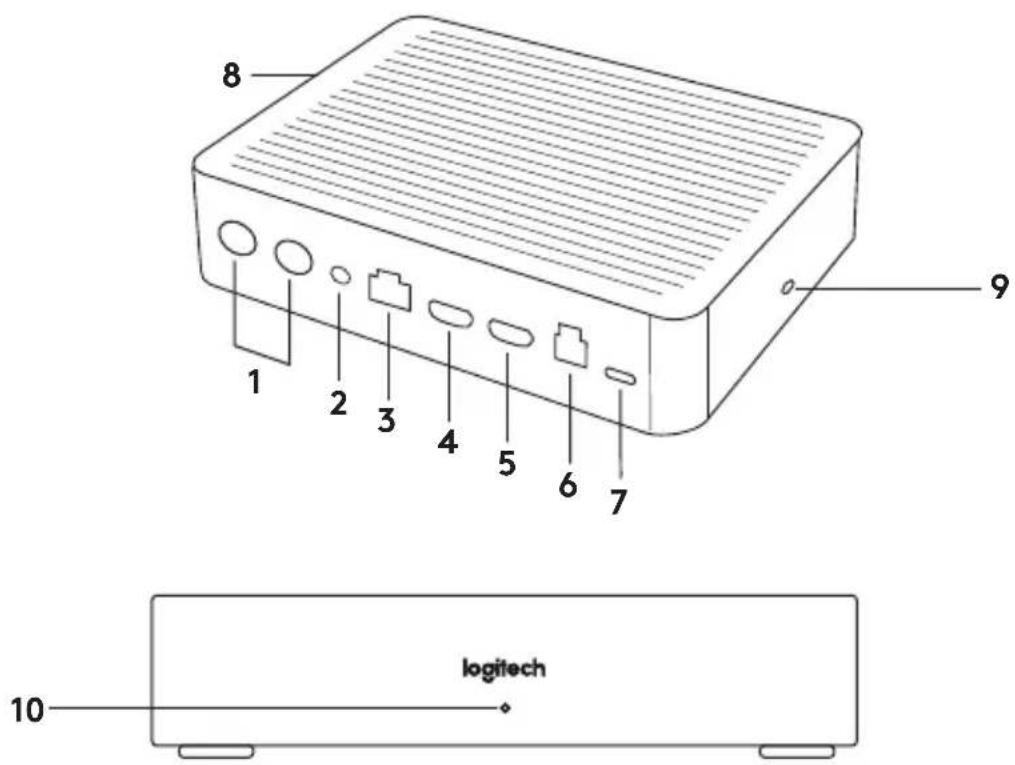

NÄYTTÖKESKITIN

1. Kaiutin
2. Virta
3. Yhteys pöytäkeskittimeen
4. HDMI 1 -lähtö
5. HDMI 2 -lähtö

6. Kokoushuoneen tietokoneen USB

7. Kamera

8. Lukkopaikka
9. Kaukosäätimen yhteys
10. Virran merkkivalo

KAMERA

1. Kaukosäätimen pariliitospainike
2. USB-portti

3. Tilan merkkivalo

4. Lukkopaikka

5. MIPI
6. Kolmijalkakierre
7. Laajennuspaikka

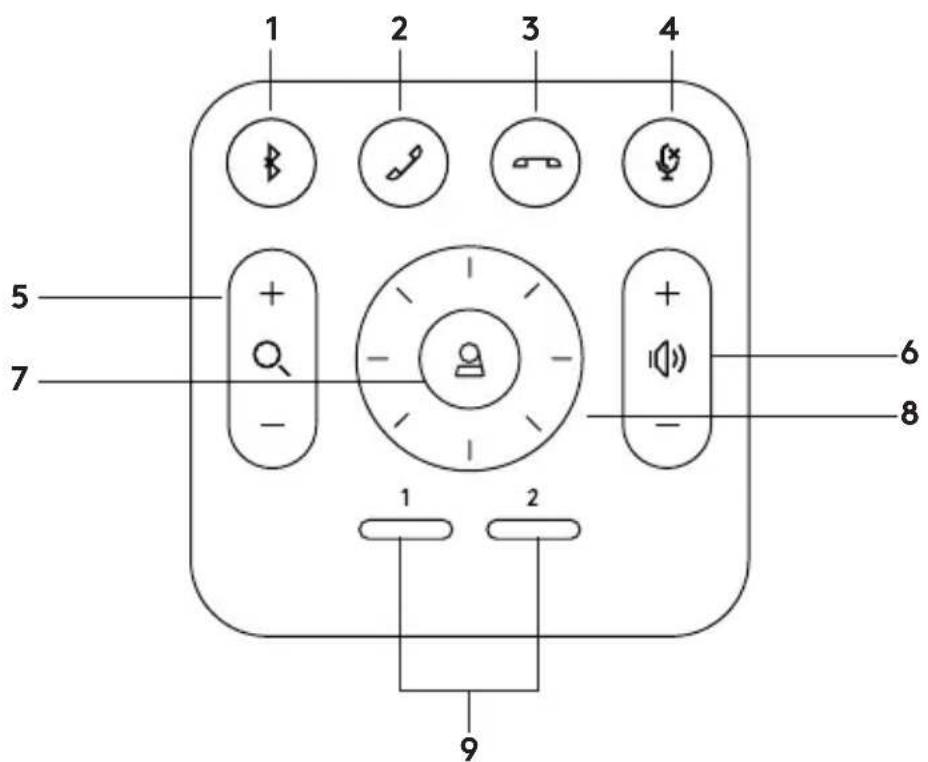

KAUKOSÄÄDIN

1. Bluetooth-yhteys
2. Puheluun vastaaminen
3. Puhelun lopetus
4. Mikrofonin mykistys

5. Lähentäminen ja loitontaminen

6. Äänenvoimakkuuden säätö

7. Alkuun
8. Kameran panorointi/kallistus
9. Kameran esimääritykset

Asennuksen jälkeen järjestelmän tilan voi tarkistaa diagnostiikkasovelluksella, jonka voi ladata osoitteesta Logitech.com/support/Rally.

RALLY PLUS:N MÄÄRITTÄMINEN OLETUSLAITTEEKSI

Varmista, että R ALLY PLUS on valittu kameraksi, kaiuttimeksi ja mikrofoniksi videoneuvottelusovelluksissasi. Saat lisätietoja sovelluksen käyttöohjeista.

VIDEOPUHELUN KÄYNNISTÄMINEN

Kun RALLY PLUS on asennettu, ja olet varmistanut, että se on videoneuvottelusovelluksesi oletuslaite, käynnistä sovellus normaalisti ja nauti paremmasta äänen- ja kuvanlaadusta.

PARILIITOKSEN MUODOSTAMINEN RALLY PLUS- JA BLUETOOTH- LAITTEEN VÄLILLE

Voit soittaa RALLY PLUS -äänipuheluita, kun laite on yhdistetty Bluetooth-laitteeseen. Yhdistä Bluetooth-laitteesi ja RALLY PLUS seuraavasti:

1. Pidä kaukosäätimen Bluetooth-painiketta painettuna, kunnes näet vilkkuvan sinisen valon kamerassa ja mikrofoneissa.
2. Aseta mobiililaitteesi Bluetooth-pariliitostilaan ja valitse Logitech Rally.
3. RALLY PLUS on nyt valmiina puheluihin.

PARILIITOKSEN MUODOSTAMINEN KAUKOSÄÄTIMEN JA RALLY PLUSSAN VÄLILLE

RALLY PLUS ja kaukosäädin pariliitetään tehtaalla. Voit pariliittää jopa viisi kaukosäädintä RALLY PLUSsan kanssa, jotta järjestelmää on helpompi käyttää isoissa kokoushuoneissa. Jos sinun pitää yhdistää kaukosäädin kameraan esimerkiksi vaihtaessasi kadonneen kaukosäätimen, toimi seuraavasti:

1. Pidä kameran painiketta painettuna, kunnes LED-valo vilkkuu.
2. Pidä näyttökeskittimen painiketta painettuna, kunnes LED-valo vilkkuu.
3. Pidä kaukosäätimen Bluetooth-painiketta painettuna, kunnes sekä kameran että näyttökeskittimen valot lakkaavat vilkkumasta.
4. Jos pariliitos epäonnistuu, toista vaiheet alusta alkaen.

Tämän ohjelman avulla voit hallita kameran panorointia, kallistusta, zoomausta, tarkennusta ja kuvanlaatua (kuten kirkkautta ja kontrastia) tietokoneella. Ohjelmiston voi ladata osoitteesta www.logitech.com/support/Rally.

RALLYN PARANTAMINEN

Saatavilla on lisäosia, joiden avulla RALLY PLUS on helpompi asentaa ja jotka mahdollistavat sen käytön isommissa huoneissa:

1. Rallyn kiinnityssarja: Kiinnittimet pöytäkeskittimelle, näyttökeskittimelle, kameralle ja kaiuttimille.
2. Lisämikrofonit: RALLY PLUS tukee jopa seitsemää lisämikrofonia, joiden avulla käyttö on joustavampaa erilaisissa ja eri kokoisissa kokoushuoneissa.
3. Lisämikrofonikeskitin: Käytetään mikrofonijohdon haaroittamiseen ja lisämikrofonien johtojen vetämiseen pöydän ali. Lisämikrofonikeskittimessä on kolme pistoketta, joihin voidaan yhdistää lisämikrofoneja tai toisia lisämikrofonikeskittimiä.
4. TV-kiinnitin: Toimii yhdessä yhden kamera- ja kaiutinkiinnittimen kanssa. TV-kiinnittimiä voidaan käyttää pareina, jolloin kamera ja kaiuttimet voidaan asentaa sekä TV:n ylä- että alapuolelle.

LISÄTIETOJA

Rally Plusiin liittyviä muita tietoja:

• usein kysytyt kysymykset
• ohjelmisto toimintojen käyttöönottoon eri sovelluksissa
• varaosien tilaaminen ja muuta osoitteessa

www.logitech.com/support/Rally
