ПОСІБНИК КОРИСТУВАЧА Rally Plus LOGITECH

Українська ..... 122

Eesti 129

Latviski. 136

Lietuvių. 143

Български. 150

Hrvatski ..... 157

Srpski. 164

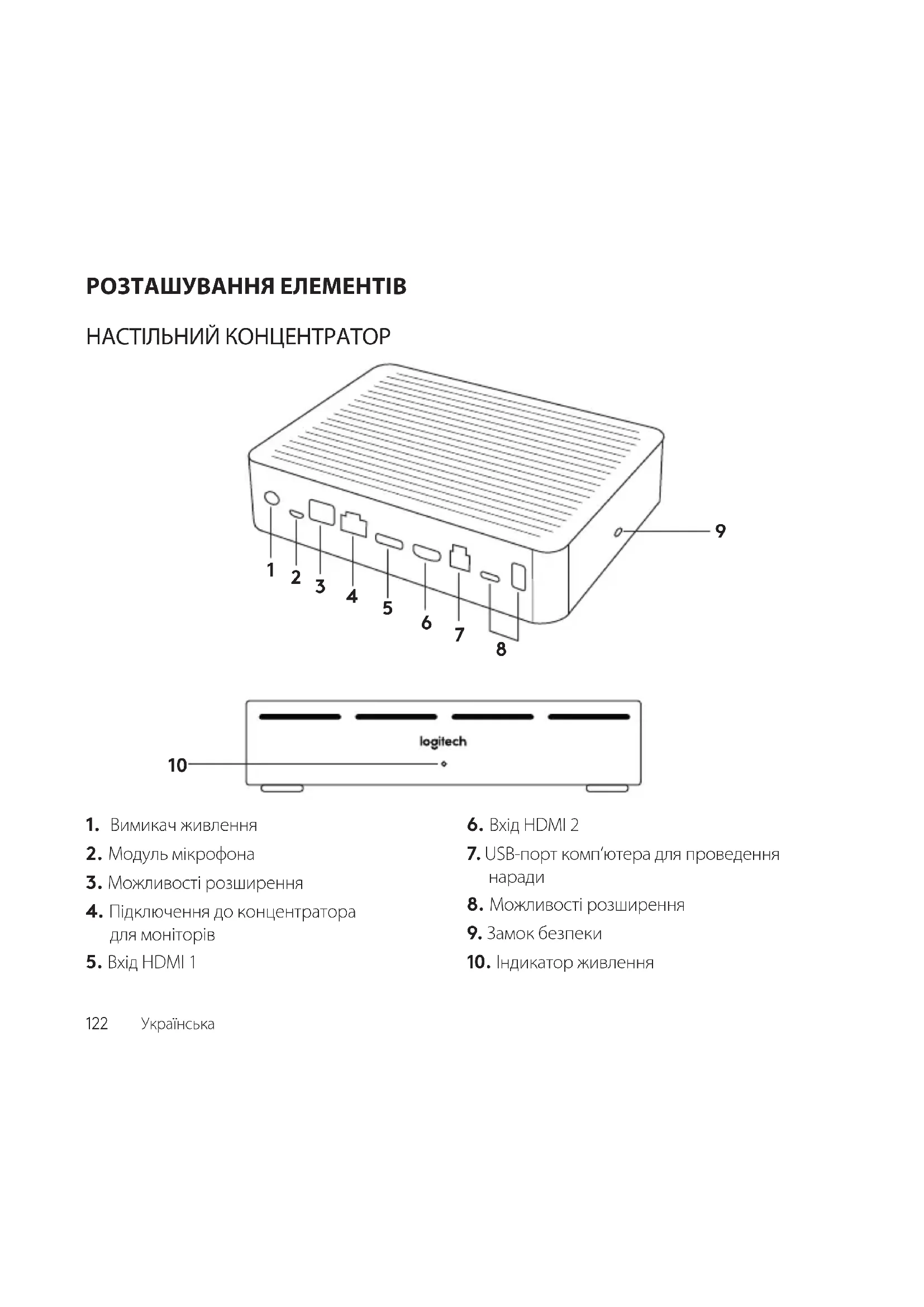

РОЗТАШУВАННЯ ЕЛЕМЕНТІВ

1. Вимикач живлення
2. Модуль мікрофона
3. Можливості розширення
4. Підключення до концентратора для моніторів

5. Вхід HDMI 1

6. Вхід HDMI 2

7. USB-порт комп'ютера для проведення наради
8. Можливості розширення
9. Замок безпеки
10. Індикатор живлення

1. Динамік
2. Вимикач живлення
3. Підключення до настільного концентратора
4. Вихід HDMI 1

5. Вихід HDMI 2

6. USB-порт комп'ютера для проведення наради

7. Камера
8. Замок безпеки
9. Сполучення пульта дистанційного керування
10. Індикатор живлення

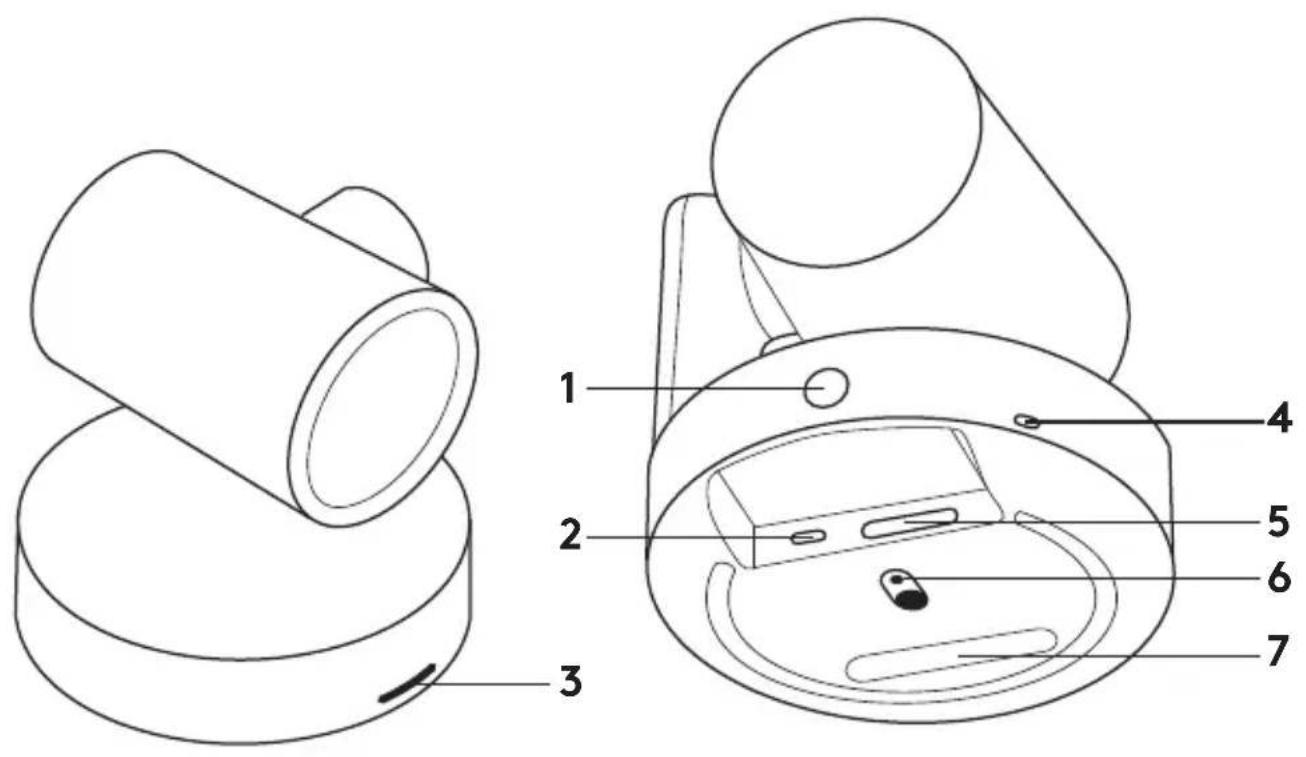

KAMEPA

1. Кнопка сполучення з пультом дистанційного керування
2. USB-порт

3. Індикатор стану

4. Замок безпеки

5. Роз'єм МІРІ
6. Роз'єм для штатива
7. Гніздо розширення

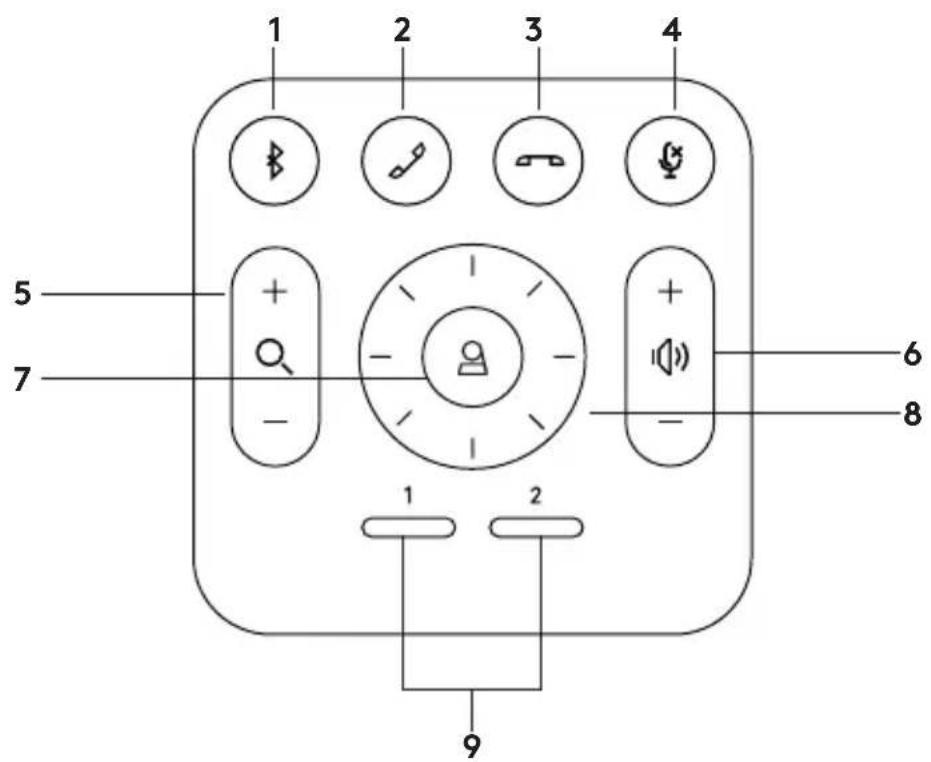

ПУЛЬТ ДИСТАНЦІЙНОГО КЕРУВАННЯ

1 2 3 4 5 + - 7 - + - 6 8 1 2 9

1. Сполучення через Bluetooth
2. Відповідь на виклик
3. Завершення виклику
4. Вимкнення звуку мікрофона

5. Збільшення/зменшення масштабу

6. Збільшення/зменшення гучності

7. Головний екран
8. Панорамування та нахил камери
9. Попередні налаштування камери

Коли систему буде встановлено, її можна буде перевірити за допомогою програми для діагностики (доступна на сторінці Logitech.com/support/Rally).

ПРИЗНАЧЕННЯ RALLY PLUS ПРИСТРОЄМ ЗА ЗАМОВЧУВАННЯМ

Переконайтеся, що в програмах для конференц-зв'язку RALLY PLUS вибрано як камеру, динамік і мікрофон. Подальші інструкції щодо того, як це зробити, містяться в документації до відповідних програм.

ЗАПУСК ВІДЕОВИКЛИКУ

Після того, як ви встановили RALLY PLUS і переконалися, що її вибрано як пристрій за замовчуванням у програмі для відеозв'язку, просто запустіть програму і насолоджуйтеся високою якістю зображення та звуку.

СПОЛУЧЕННЯ RALLY PLUS ІЗ ПРИСТРОЄМ BLUETOOTH

Камеру RALLY PLUS можна використовувати для викликів, якщо підключити її до пристрою з підтримкою Bluetooth. Щоб сполучити пристрій Bluetooth i RALLY PLUS, виконайте зазначені нижче прості дії.

1. Натисніть і утримуйте кнопку сполучення через Bluetooth на пульті керування, поки індикатори на камері та мікрофонах не почнуть мигтіти синім.
2. Увімкніть на мобільному пристрої режим сполучення через Bluetooth і виберіть Logitech RALLY PLUS.
3. Теперь камеру RALLY PLUS можна використовувати для викликів.

СПОЛУЧЕННЯ ПУЛЬТА ДИСТАНЦІЙНОГО КЕРУВАННЯ З КАМЕРОЮ RALLY PLUS

Сполучення камери RALLY PLUS із пультом ДК здійснюється на заводі. Щоб спростити керування системою у великих приміщеннях, до RALLY PLUS можна підключити п'ять пультів дистанційного керування. Якщо вам знадобиться виконати таке сполучення (наприклад, у разі заміни втраченого пульта ДК), дотримуйтесь інструкцій, які наведено нижче.

1. Натисніть і утримуйте кнопку на камері, поки світлодіодний індикатор не почне мигтіти.
2. Натисніть і утримуйте кнопку на концентраторі для моніторів, поки світлодіодний індикатор не почне мигтіти.
3. Натисніть і утримуйте кнопку сполучення за технологією Bluetooth на пульті ДК, поки індикатори на камері та концентраторі для моніторів не припинять мигтіти.
4. Якщо виконати сполучення не вдалося, повторіть процедуру, починаючи з кроку 1.

ПРОГРАМА CAMERA SETTINGS

За допомогою цієї програми можна керувати такими параметрами камери, як панорамування, нахил, масштабування та фокусування, а також змінювати характеристики зображення (наприклад, яскравість і контраст). Програмне забезпечення можна завантажити на сторінці www.logitech.com/support/Rally.

РОЗШИРЕННЯ МОЖЛИВОСТЕЙ RALLY PLUS

Доступні кілька додаткових аксесуарів, які полегшують встановлення та використання RALLY PLUS у більш просторих приміщеннях.

1. Монтажний комплект RALLY PLUS: кронштейни для настільного концентратора, концентратора для моніторів, камери та динаміків.
2. Додаткові мікрофони: RALLY PLUS підтримує до 7 модулів мікрофона, що забезпечує свободу у виборі приміщення та конфігурації обладнання для проведення нарад.
3. Концентратор для модулів мікрофона: застосовується для маршрутизації кабелів мікрофонів і розташування більшості з них під столом. Концентратор для модулів мікрофона оснащено трьома штекерами, які можна підключати до модулів мікрофона або інших концентраторів для модулів мікрофона.
4. Кріплення до телевізора: застосовується разом із кронштейнами для камери або динаміків. Кріплення до телевізора можна використовувати попарно для монтажу камери та динаміків вище та нижче телевізора.

ДОДАТКОВА ІНФОРМАЦІЯ

Додаткові відомості стосовно камери Rally Plus, зокрема:

– запитання й відповіді;
– програмне забезпечення для активації функцій у різних програмах;
– відомості щодо замовлення запасних частин і багато іншого можна знайти за адресою:

www.logitech.com/support/Rally

MIS ON MIS

LAUAJAOTUR

1 2 3 4 5 6 7 8 9

logitech 10

1. Toide
2. Mikrofon
3. Tulevikulaiendus
4. Ühendamine kuvajaoturiga
5. HDMI 1 sisse

6. HDMI 2 sisse

7. Koosolekuruumi arvuti USB

8. Tulevikulaiendus
9. Turvapesa
10. LED-toitetuli

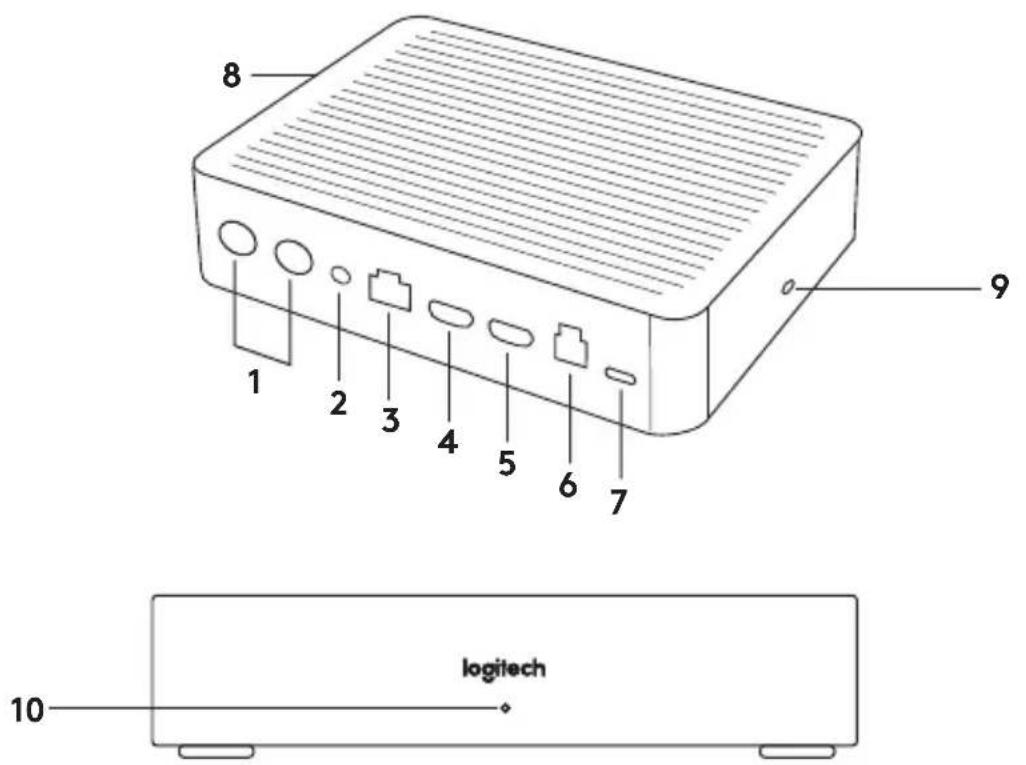

KUVAJAOTUR
