MANUAL DE UTILIZADOR Rally Plus LOGITECH

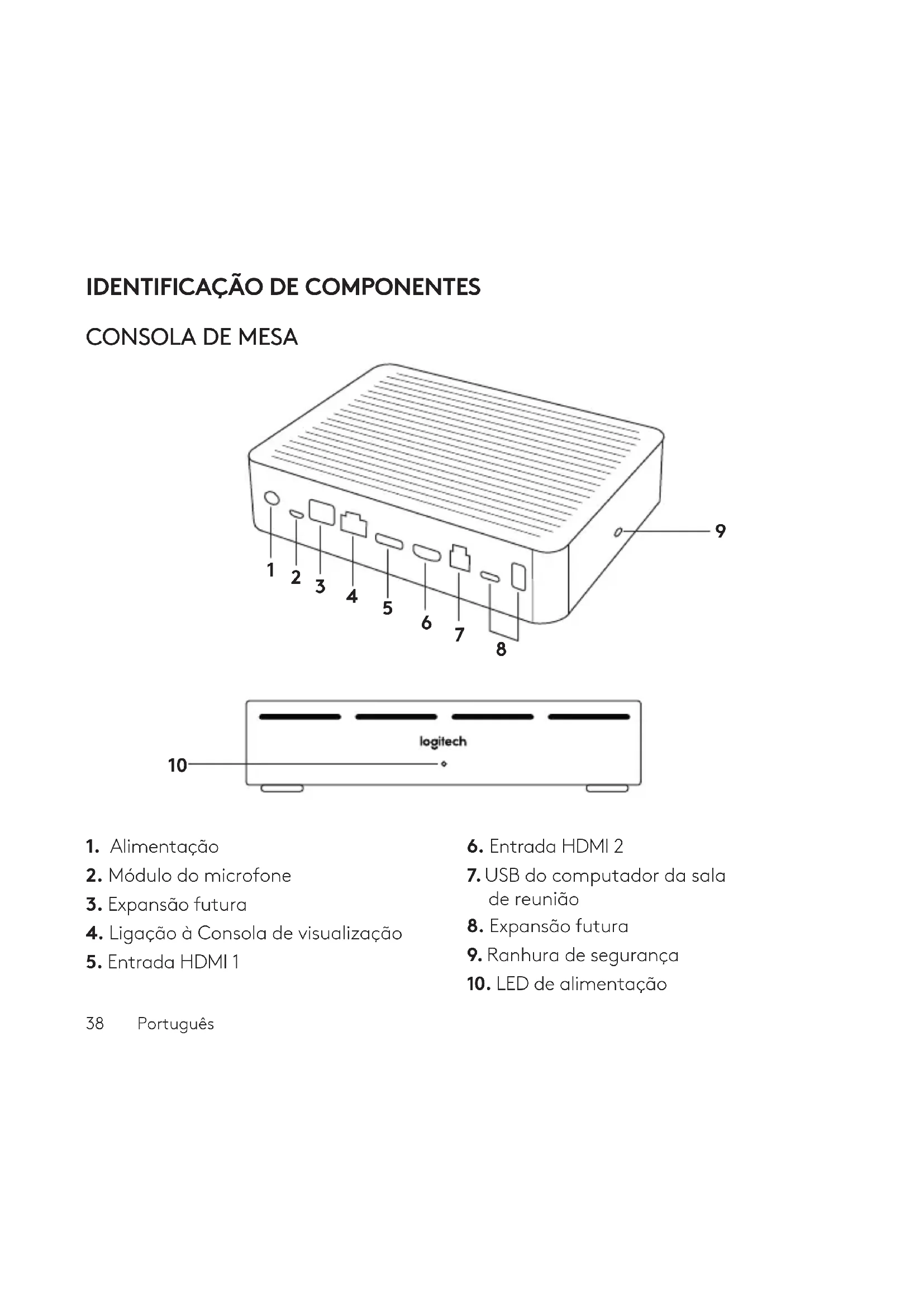

IDENTIFICAÇÃO DE COMPONENTES

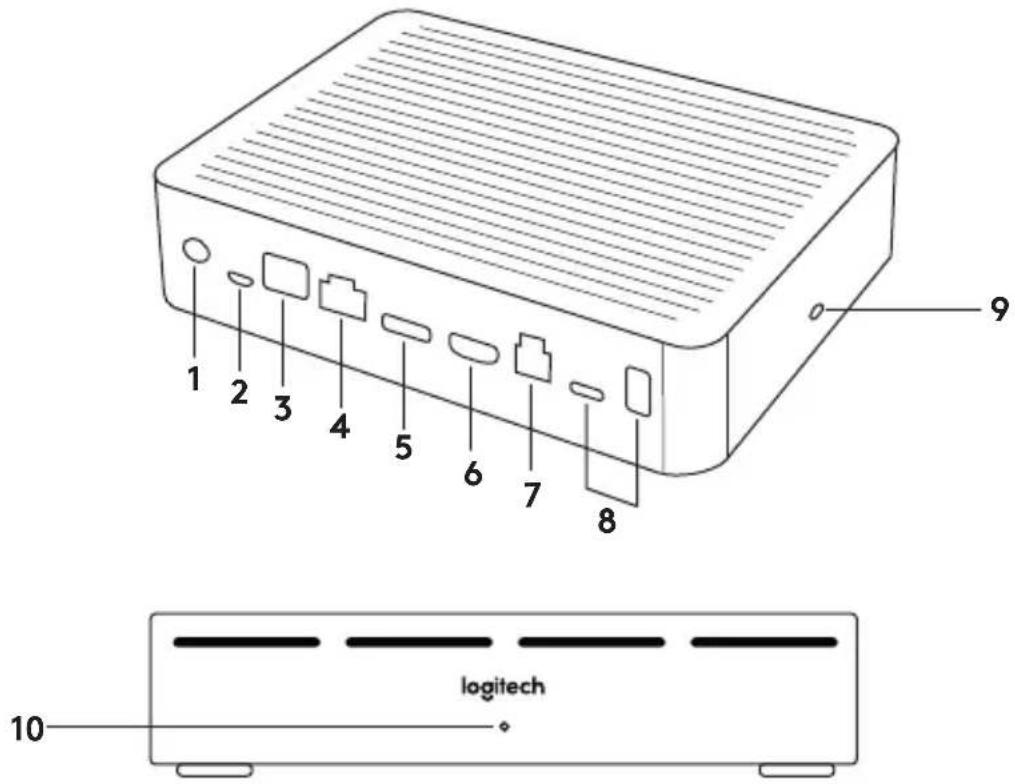

CONSOLA DE MESA

1 2 3 4 5 6 7 8 9 logitech 10

1. Alimentação
2. Módulo do microfone
3. Expansão futura
4. Ligação à Consola de visualização

5. Entrada HDMI 1

6. Entrada HDMI 2

7. USB do computador da sala de reunião
8. Expansão futura
9. Ranhura de segurança
10. LED de alimentação

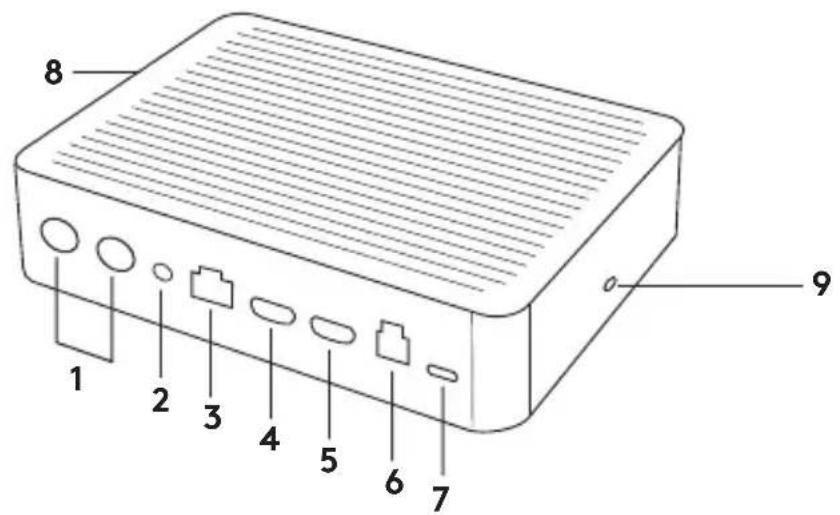

CONSOLA DE VISUALIZAÇÃO

8 1 2 3 4 5 6 7 9

logitech 10

1. Altifalante
2. Alimentação
3. Ligação à Consola de mesa
4. Saída HDMI 1

5. Saída HDMI 2

6. USB do computador da sala de reunião

7. Câmara
8. Ranhura de segurança
9. Emparelhamento do controlo remoto
10. LED de alimentação

CÂMARA

1. Botão de emparelhamento do controlo remoto
2. USB

3. Estado do LED

4. Ranhura de segurança

5. MIPI
6. Rosca do tripé
7. Ranhura de expansão

CONTROLO REMOTO

1 2 3 4 5 + - 7 - + - 6 8 1 2 9

1. Emparelhar Bluetooth
2. Atender chamada
3. Terminar chamada
4. Silenciar microfone

5. Ampliar/reduzir

6. Aumentar/diminuir o volume

7. Início
8. Rodar/inclinar câmara
9. Predefinições da câmara

Após terminar a instalação, pode verificar o sistema executando a aplicação de diagnóstico disponível em Logitech.com/support/Rally.

CONFIGURAR O RALLY PLUS COMO DISPOSITIVO PREDEFINIDO

Certifique-se de que o RALLY PLUS está seleccionado como câmara, altifalante e microfone nas aplicações de conferência de vídeo. Consulte a documentação da aplicação para obter instruções adicionais acerca de como efectuar esta acção.

INICIAR UMA CHAMADA DE VÍDEO

Após instalar o R ALLY PLUS e certificar-se de que é o dispositivo predefinido na aplicação de conferência de vídeo, inicie simplesmente a aplicação normalmente e desfrute das vantagens de áudio e vídeo melhorados.

EMPARELHAR O RALLY PLUS COM UM DISPOSITIVO BLUETOOTH

Pode utilizar o RALLY PLUS para chamadas de áudio quando estiver emparelhado com um dispositivo Bluetooth. Para emparelhar o dispositivo Bluetooth com o RALLY PLUS, siga este simples passo:

1. Mantenha premido o botão Bluetooth no controlo remoto até ver uma luz intermitente azul junto da lente da câmara e dos microfones.
2. Coloque o dispositivo móvel em modo de emparelhamento Bluetooth e seleccione "Logitech Rally".
3. Está agora pronto para utilizar o RALLY PLUS para chamadas de áudio.

EMPARELHAR UM CONTROLO REMOTO COM O RALLY PLUS

O RALLY PLUS e o controlo remoto estão emparelhados de fabrico.

Pode emparelhar até 5 controlos remotos como RALLY PLUS para tornar mais fácil controlar o sistema em salas grandes.

Se for necessário emparelhar um controlo remoto coma câmara, ao substituir um controlo remoto perdido, por exemplo, efectue o seguinte:

1. Mantenha premido o botão na câmara até que o LED comece a piscar.
2. Mantenha premido o botão na Consola de visualização até que o LED comece a piscar.
3. Mantenha premido o botão Bluetooth no controlo remoto até que os LEDs da câmara e da Consola de visualização parem de piscar.
4. Se o emparelhamento falhar, repita desde o passo 1.

APLICAÇÃO DE DEFINIÇÕES DA CÂMARA

Utilize este programa para controlar a rotação, inclinação, zoom, focagem e qualidade de imagem (como o brilho e o contraste) a partir do computador. Pode transferir o software em www.logitech.com/support/Rally.

OPTIMIZAR O RALLY

Existem vários acessórios opcionais que facilitam a instalação e permitem utilizar o RALLY PLUS em salas grandes:

1. Kit de montagem do Rally: Suportes de montagem para a Consola de mesa, Consola de visualização, Câmara e Altifalantes.
2. Módulos de microfone adicionais: O RALLY PLUS suporta até 7 Módulos de microfone permitindo uma enorme flexibilidade na utilização de salas de diversos tamanhos e configurações.
3. Consola do módulo do microfone: Utilizada para distribuir microfones e encaminhar os cabos do Módulo do microfone por baixo da mesa. A Consola do módulo do microfone dispõe de 3 tomadas onde pode ligar uma combinação de Módulos do microfone ou outras Consolas de módulo do microfone.
4. Suporte para TV: Compatível com um dos suportes de montagem de câmara ou altifalante. Pode utilizar o suporte para TV em pares para montar a câmara e o altifalante acima ou abaixo da TV.

PARA OBTER MAIS INFORMAÇÕES

Pode encontrar informações adicionais sobre o Rally Plus, incluindo:

-FAQs
- Software para activar funções em várias aplicações
- Como encomendar peças de substituição e muito mais em

www.logitech.com/support/Rally

WAT IS WAT?

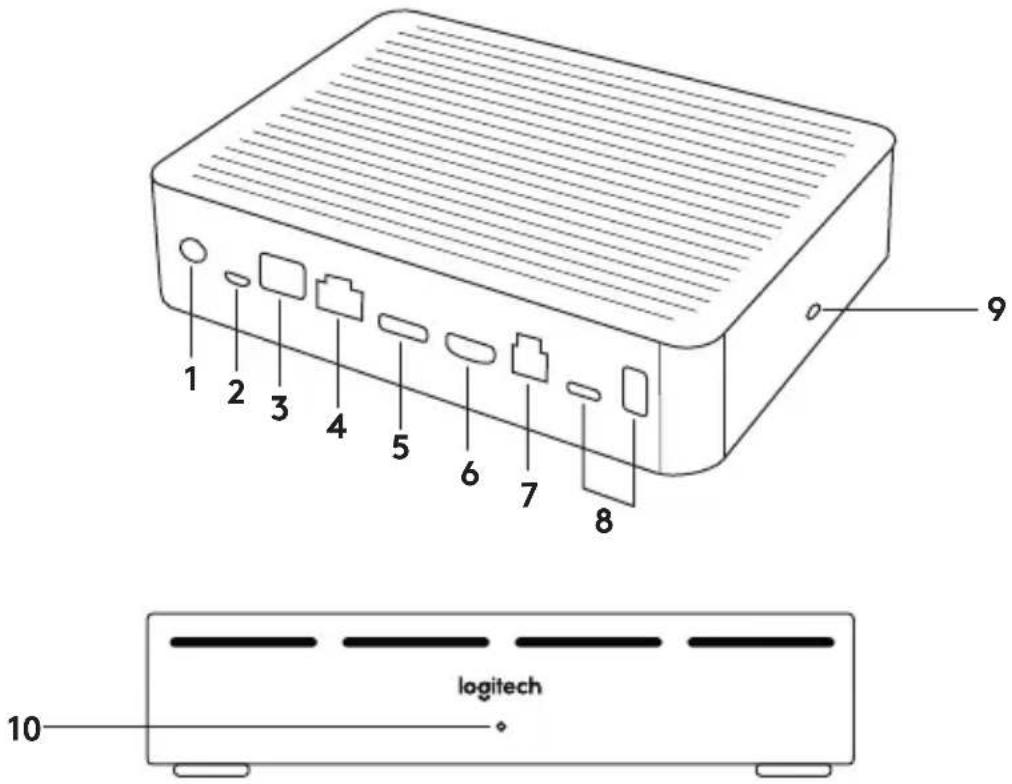

TAFELHUB
