РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Rally Plus LOGITECH

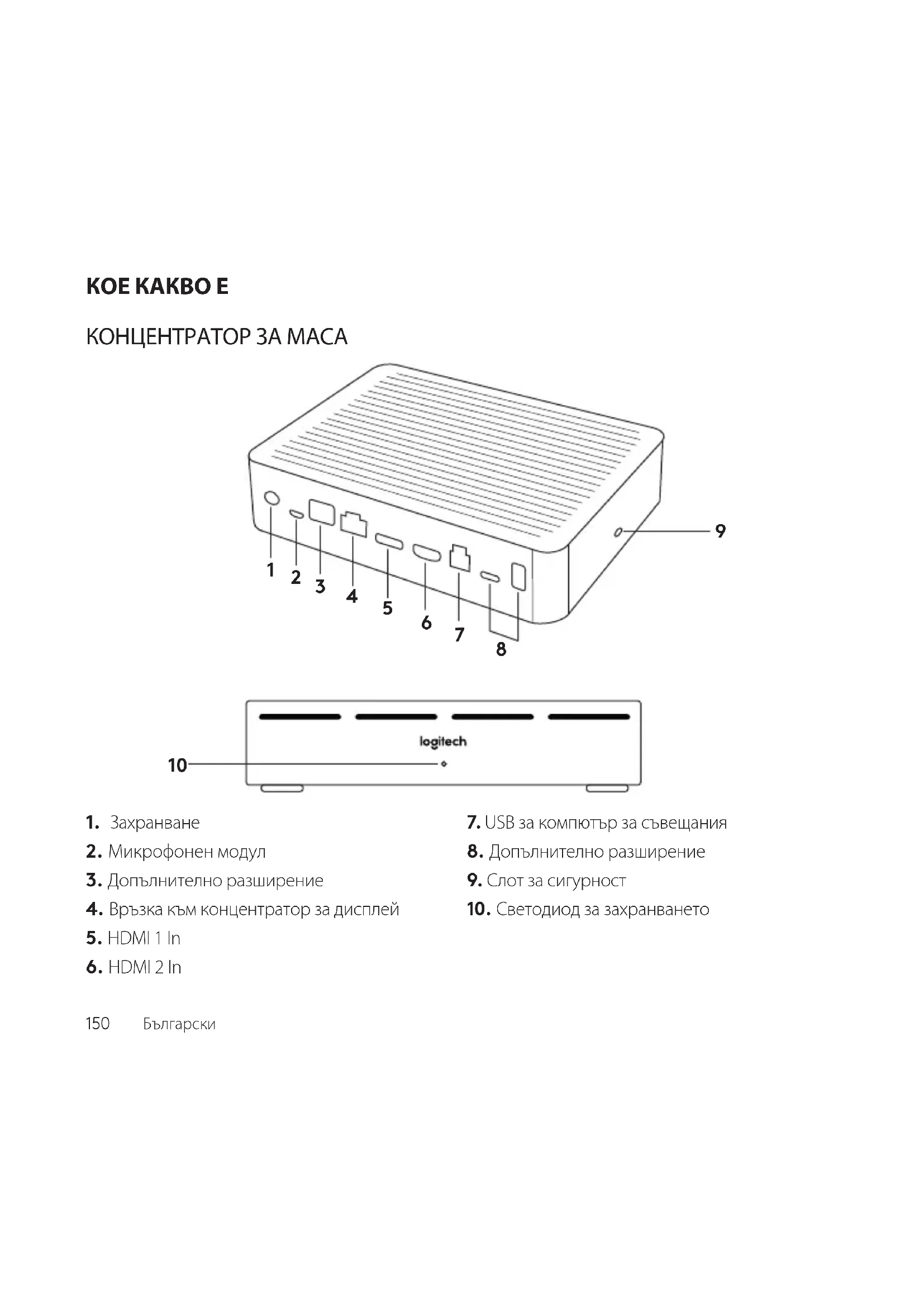

1. Захранване
2. Микрофонен модул
3. Допълнително разширение
4. Връзка към концентратор за дисплей
5. HDMI 1 In

6. HDMI 2 In

7. USB за компютър за съвещания

8. Допълнително разширение
9. Слот за сигурност
10. Светодиод за захранването

1. Говорител
2. Захранване
3. Връзка към концентратор за маса
4. HDMI 1 Out

5. HDMI 2 Out

6. USB за компютър за съвещания

7. Камера
8. Слот за сигурност
9. Сдвояване с дистанционно
10. Светодиод за захранването

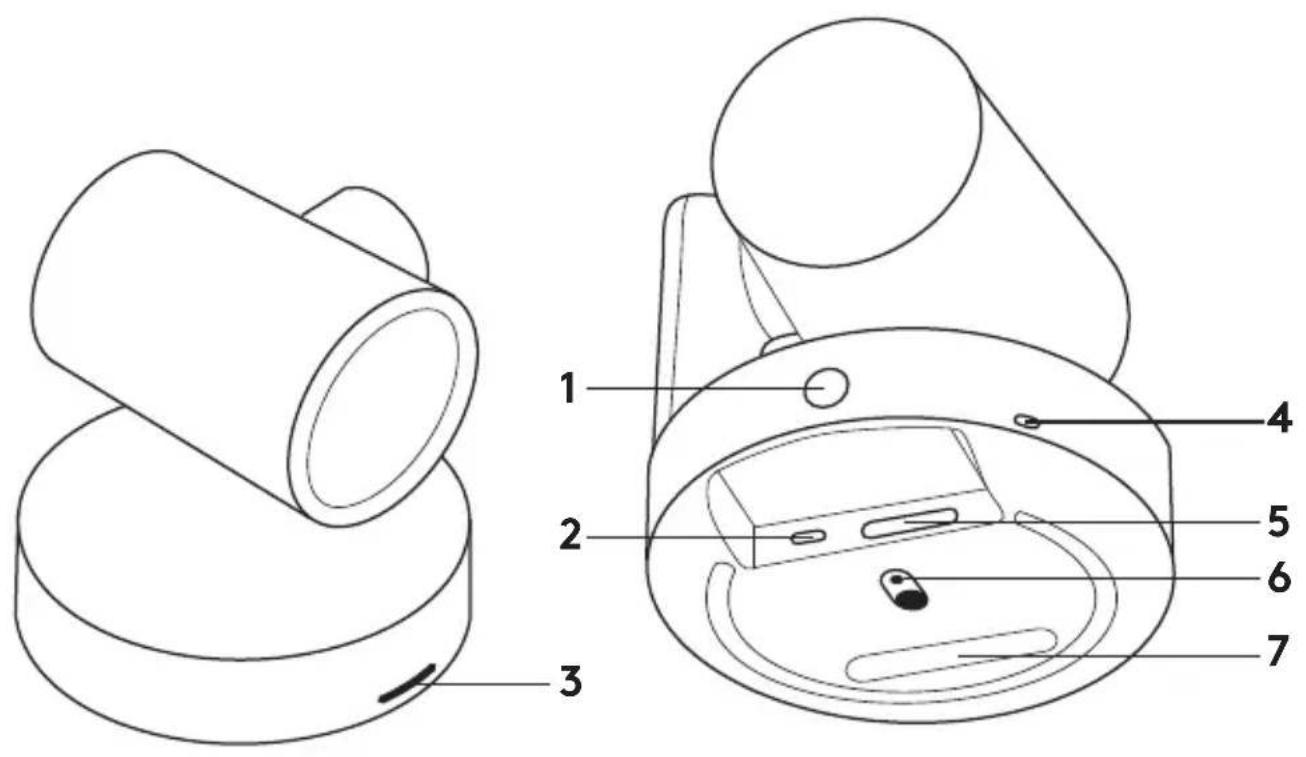

KAMEPA

1. Бутон за сдвояване с дистанционно управление
2. USB

3. LED индикатор за състоянието

4. Слот за сигурност

5. MIPI
6. Слот за статив
7. Слот за разширения

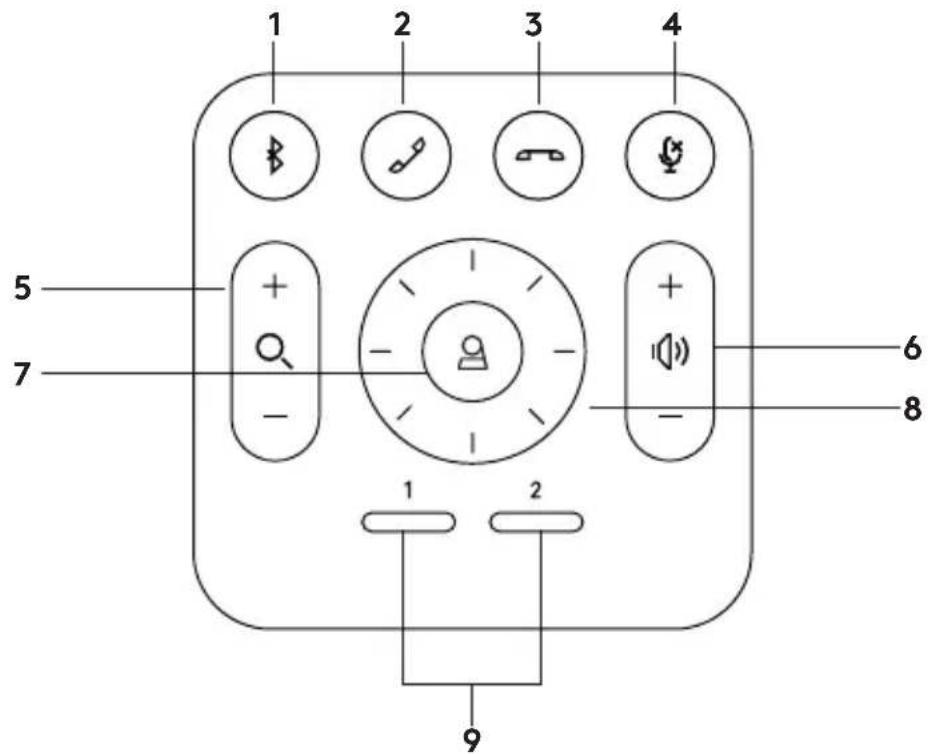

ДИСТАНЦИОННО

1 2 3 4 5 + - 7 - + - 6 8 1 2 9

1. Bluetooth сдвояване
2. Отговор на повикване
3. Край на повикване
4. Спиране на звука на микрофона

5. Приближаване / Отдалечаване

6. Увеличаване / намаляване на силата на звука

7. Начало
8. Режими панорама/наклон на камера
9. Режим програмиране на камера

След като завършите инсталацията, можете да проверите системата, като изпълните приложението за диагностика, налично на адрес Logitech.com/support/Rally.

Уверете се, че RALLY PLUSе избрана като камера, високоговорител и микрофон във Вашите приложения за видео конференции. Прегледайте документацията на приложението за повече инструкции как да направите това.

ЗАПОЧВАНЕ НА ВИДЕО ОБАЖДАНЕ

След инсталирането на RALLY PLUS и след като се уверите, че тя е устройството по подразбiranе в приложението за видеоконферентна връзка, просто стартирате приложението по обичайния начин и се насладете на ползите от подобрените аудио и видео.

СДВОЯВАНЕ НА RALLY PLUS КЪМ BLUETOOTH УСТРОЙСТВО

Можете да използвате R ALLY PLUS за аудио обаждания, когато е сдвоена с Bluetooth устройство. За сдвояване на вашето Bluetooth устройство с RALLY PLUS изпълнете следните прости стъпки:

1. Натиснете и задръжте бутона Bluetooth на дистанционното управление, докато видите премигващия син индикатор на камерата и микрофоните.

2. Поставете мобилното устройство в режим за сдвояване с Bluetooth и изберете "Logitech Rally".

3. Вече сте готови да използвате RALLY PLUS за аудио обаждания.

RALLY PLUS и дистанционното управление са фабрично сдвоени. Можете да сдвоявате до 5 дистанционни управления към RALLY PLUS, за да улесните контролирането на системата в по-големи помещения. Или ако трябва да свържете дистанционно към камерата, например когато заменяте изгубено дистанционно, направете следното:

1. Натиснете и задръжте бутона на гърба на камерата, докато светодиодният индикатор премигне.
2. Натиснете и задръжте бутона върху централната точка на дисплея, докато светодиодният индикатор върху дисплея на таблото премигне.
3. Натиснете и задръжте бутона Bluetooth на дистанционното управление, докато видите светодиодният индикатор едновременно на камерата и на таблото на дисплея да премигват.
4. Ако сдвояването бъде неуспешно, повторете стъпките от стъпка 1.

Използвайте тази програма за управление на панорамирането, наклона, мащабирането, фокуса и качеството на изображението (например яркост и контраст) на камерата от компютъра. Можете да изтеглите софтуера от www.logitech.com/support/Rally.

ПОДОБРЯВАНЕ НА RALLY PLUS

Има няколко опционални аксесоара, които улесняват инсталацията и позволяват използването на RALLY PLUS в по-големи помещения:

1. Комплект за монтиране на RALLY PLUS: Скоби за монтиране за концентратора за маса, концентратора за дисплей, камерата и високоговорителите.
2. Допълнителни микрофонни модули: RALLY PLUS може да поддържа до 7 микрофонни модула, което позволява великолепна гъвкавост за различни конфигурации и размери на помещението.
3. Концентратор за микрофонен модул: Използва се за разклоняване маршрутизирането на микрофоните и прекарване на повечето кабели за микрофонните модули под масата. Концентраторът за микрофонни модули разполага с 3 слота, които могат да се свържат към комбинация от микрофонни модули или други концентратори за микрофонни модули.
4. Стойка за телевизор: Работи със скобите за монтиране на камерата или високоговорителя. Стойката за телевизор може да се използва по двойки за монтиране на камерата и високоговорителя над и под телевизора.

Можете да откриете допълнителна информация за Rally Plus включително:

-43B

• Софтуер за активиране на функции в различни приложения
• Как да поръчате резервни части и още много на

www.logitech.com/support/Rally

ŠTO JE ŠTO

STOLNI MODUL

1 2 3 4 5 6 7 8 9

logitech 10

1. Napajanje
2. Mikrofonski modul
3. Proširenje za buduće funkcije
4. Povezivanje na zaslonski modul
5. HDMI 1 ulaz

6. HDMI 2 ulaz

7. USB računala sobe za sastanke

8. Proširenje za buduće funkcije
9. Sigurnosni utor
10. LED lampica za napajanje

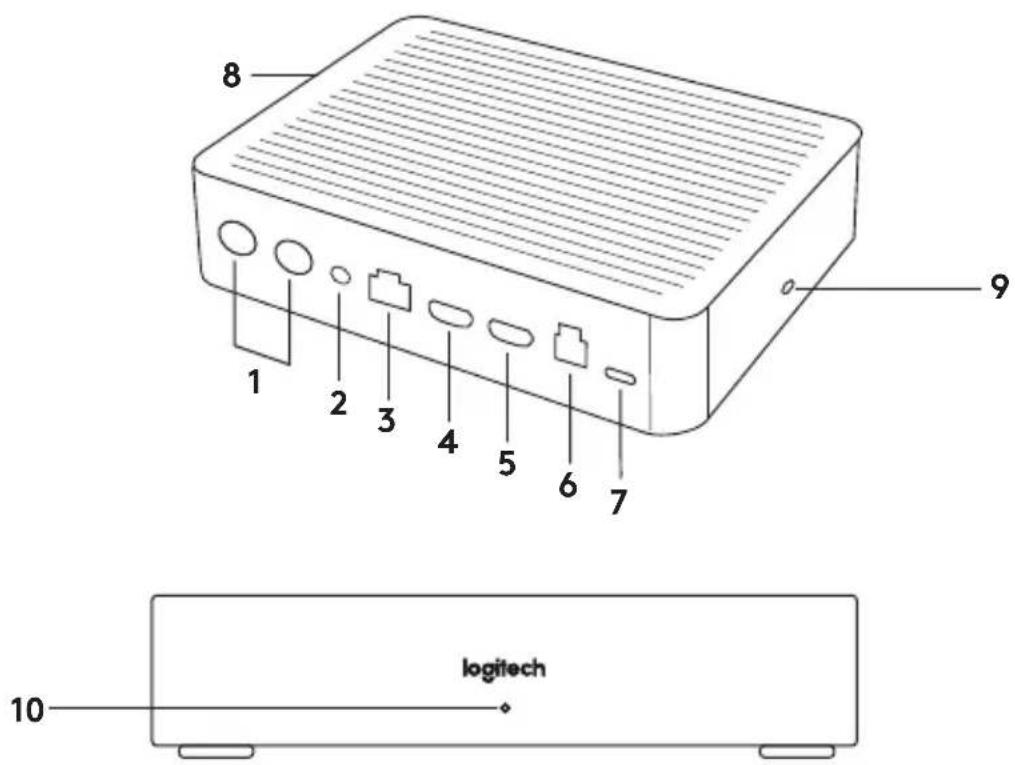

ZASLONSKI MODUL

8 1 2 3 4 5 6 7 9 logitech 10

1. Zvučnik
2. Napajanje
3. Povezivanje na stolni modul
4. HDMI 1 izlaz
5. HDMI 2 izlaz

6. USB računala sobe za sastanke

7. Kamera

8. Sigurnosni utor
9. Uparivanje za daljinski upravljač
10. LED lampica za napajanje

KAMERA
