HASZNÁLATI ÚTMUTATÓ Rally Plus LOGITECH

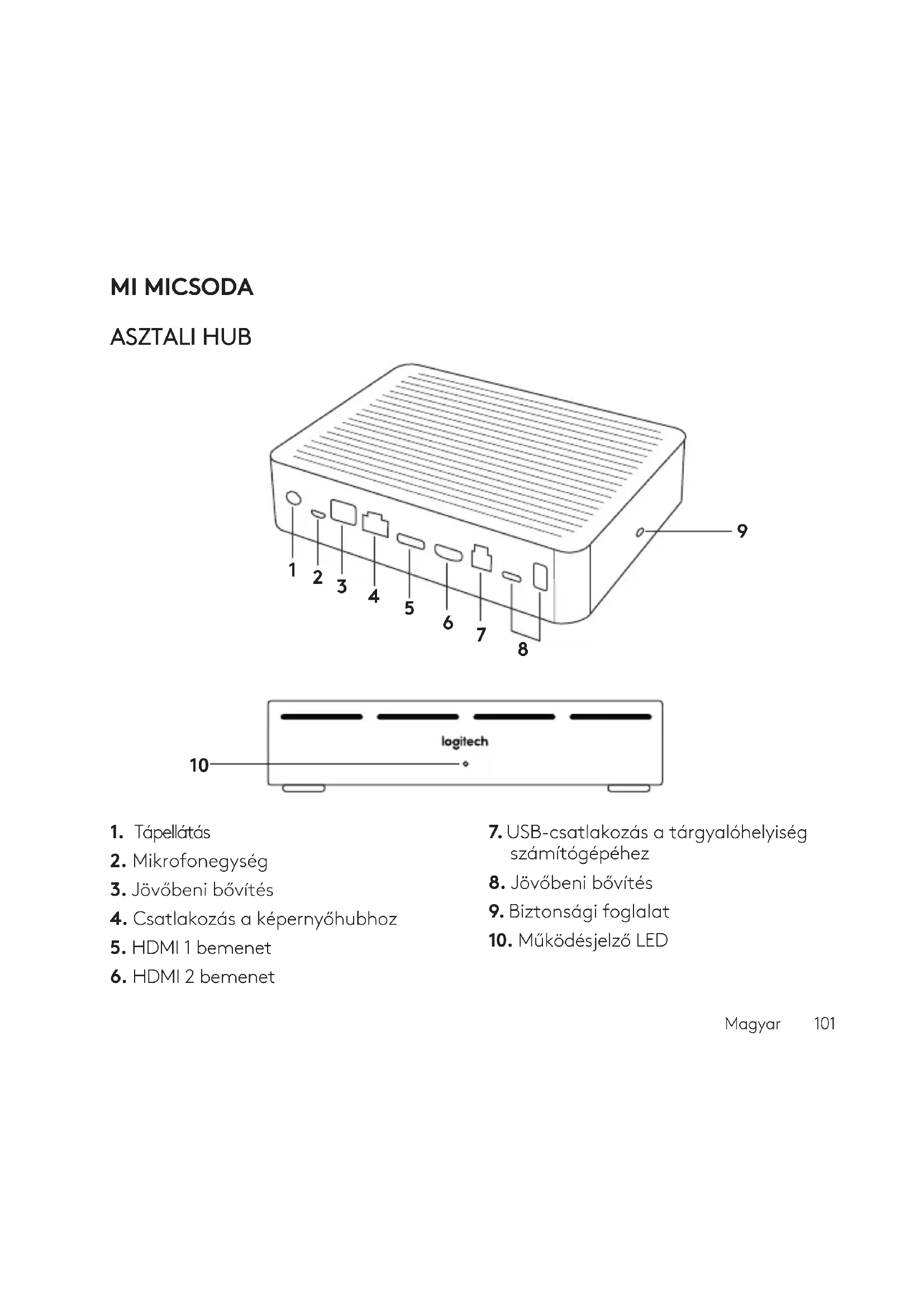

1. Tápellátás
2. Mikrofonegység
3. Jövőbeni bővítés
4. Csatlakozás a képernyőhubhoz
5. HDMI 1 bemenet

6. HDMI 2 bemenet

7. USB-csatlakozás a tárgyalóhelyiség számítógépéhez

8. Jövőbeni bővítés
9. Biztonsági foglalat
10. Működésjelző LED

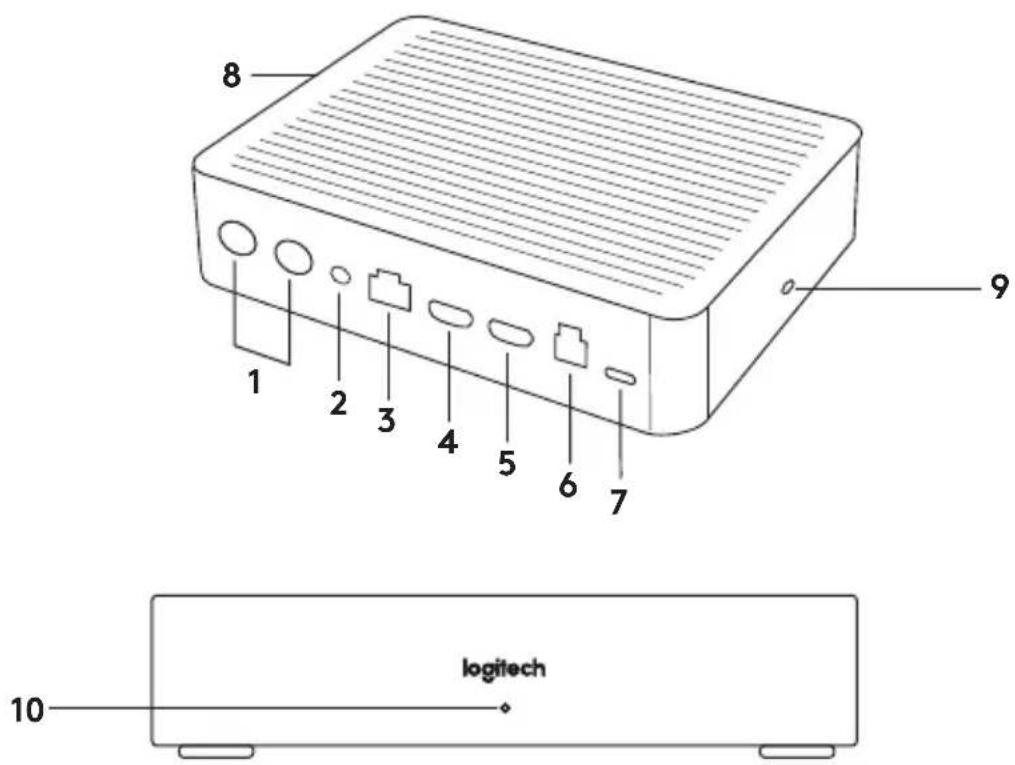

KÉPERNYÓHUB

8 1 2 3 4 5 6 7 9 logitech 10

1. Hangszóró
2. Tápellátás
3. Csatlakozás az asztali hubhoz
4. HDMI 1 kimenet

5. HDMI 2 kimenet

6. USB-csatlakozás a tárgyalóhelyiség számítógépéhez

7. Kamera
8. Biztonsági foglalat
9. Távirányító párosítás
10. Müködésjelző LED

KAMERA

1. Távirányító párosítógombja
2. USB

3. Állapotjelző LED

4. Biztonsági foglalat

5. MIPI
6. Állványrögzítési pont
7. Bővítőnyílás

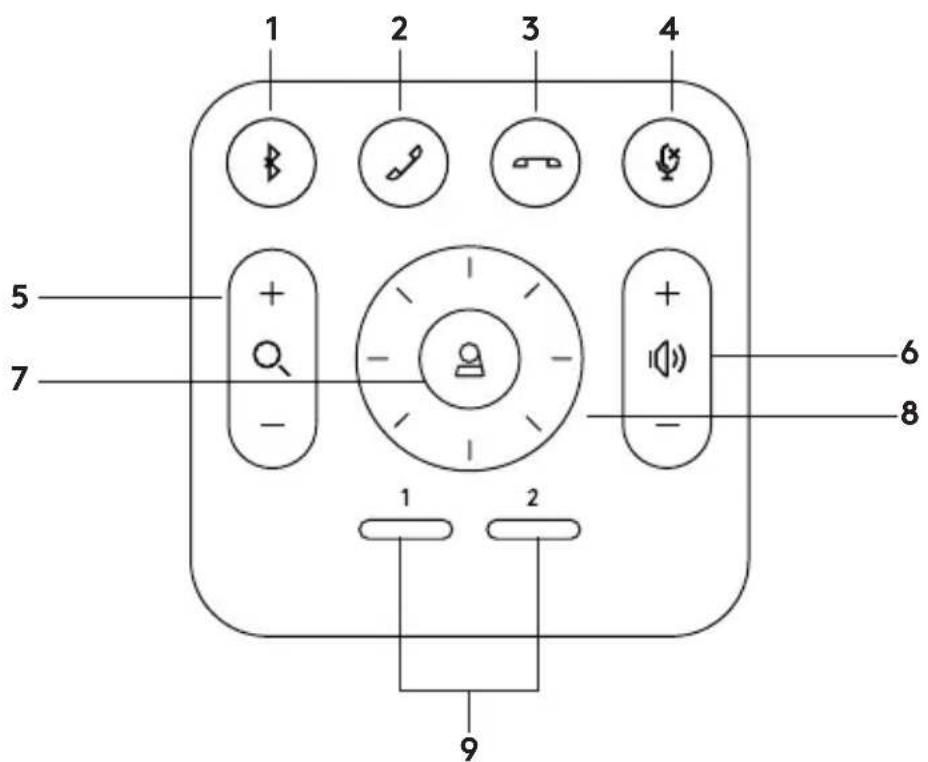

TÁVIRÁNYÍTÓ

1 2 3 4 5 + - 7 - 6 8 1 2 9

1. Bluetooth-párosítás
2. Hívásfogadás
3. Hívás befejezése
4. A mikrofon némítógombja

5. Nagyítás/kicsinyítés

6. Hangerő növelése/csökkentése

7. Alapállapot
8. Kamera pásztázás/döntés
9. Tárolt kamerabeállítások

A telepítés végeztével a rendszer a Logitech.com/support/Rally címről letölthető diagnosztikai alkalmazás letöltésével ellenőrizhető.

A RALLY PLUS ALAPÉRTELMEZETT ESZKÖZZÉ TÉTELE

Győződjön meg róla, hogy a video-konferencia-alkalmazásban a RALLY PLUS van kiválasztva mint kamera, hangszóró és mikrofon. Az erre vonatkozó részletes utasításokért tanulmányozza az alkalmazás útmutatóját.

VIDEOHÍVÁS INDÍTÁSA

A RALLY PLUS telepítése után, és miután meggyőződött róla, hogy ez az alapértelmezett eszköz a videokonferenciás alkalmazásában, egyszerűen csak indítsa el az alkalmazást a megszokott módon, és élvezze a feljavított hang- és videoélményt.

A RALLY PLUS PÁROSÍTÁSA BLUETOOTH-ESZKÖZHÖZ

A RALLY PLUS Bluetooth-eszközhöz párosítva hanghívásokhoz is használható. A RALY PLUS és a Bluetooth-eszköz párosításához kövesse az alábbi egyszerű lépéseket:

1. Nyomja le, és tartsa lenyomva a Bluetooth-gombot a távirányítón, amíg a kamerán és a mikrofonokon kéken villogni nem kezd a jelzőfény.

2. Állítsa a mobileszközét Bluetooth-párosítás módba, és válassza a „Logitech Rally” terméket.

3. A LOGITECH RALLY immár használható hanghívásokhoz is.

TÁVIRÁNYÍTÓ PÁROSÍTÁSA A RALLY PLUS ESZKÖZHÖZ

A RALLY PLUS és a távirányító gyárilag párosítva van. Annak érdekében, hogy nagyobb helyiségekben is könnyen vezérelhető legyen a rendszer, akár 5 távirányító is párosítható a RALLY PLUS eszközhöz. Ha mégis párosítania kell egy távirányítót (például ha egy elveszett távirányítót cserélt le), tegye a következőket:

1. Nyomja le hosszan a kamerán található gombot, amíg a LED villogni nem kezd.
2. Nyomja le hosszan a képernyőhub gombját, amíg a LED villogni nem kezd.
3. Nyomja le, és tartsa lenyomva a Bluetooth-gombot a távirányítón, amíg a LED mind kamerán, mind a képernyőhubon villogni nem kezd.
4. Ha a párosítás nem sikerült, ismételje a műveletet az 1. lépéstől.

Ezt a programot a kamera pásztázás, döntés, nagyítás, fókusz és képminőség (pl. fényerő, kontraszt) funkcióinak számítógépről történő vezérlésére használhatja. A szoftver a www.logitech.com/support/Rally weboldalról tölthető le.

A RALLY FUNKCIÓBŐVÍTÉSE

Több opcionális kiegészítő is rendelkezésre áll, hogy megkönnyítse a telepítést és lehetővé tegye a RALLY PLUS nagyobb helyiségekben történő használatát:

1. Rally rögzítőkészlet: Rögzítőkonzolok az asztali hubhoz, a képernyőhubhoz, a kamerához és a hangszórókhoz.
2. Extra mikrofonegységek: A RALLY PLUS akár 7 mikrofonegységet is képes támogatni, nagyobb rugalmasságot biztosítva a helyiségméretet és konfigurációt érintően.
3. Mikrofonegység-hub: A mikrofonok csoportosítására és a mikrofonegység kábeleinek asztal alatti elvezetésére használható. A mikrofonegység-hubnak 3 csatlakozója van, amelyek mikrofonegységek kombinációjához és más mikrofonegység-hubokhoz csatlakoztathatók.
4. TV-konzol: Használható a kamerához és a hangszóróhoz egyaránt. A TV-konzol párban használható a kamera és a hangszórók TV fölé, illetve alá rögzítéséhez.

TOVÁBBI INFORMÁCIÓK:

A Rally Plus termékről további információkért, mint például:

-Gyakorikérdések
- A funkciók különböző alkalmazásokban történő elérhetővé tételére szolgáló szoftver
- Cserealkatrészek és egyebek a következő címen rendelhetők:

www.logitech.com/support/Rally

POPIS FUNKCÍ

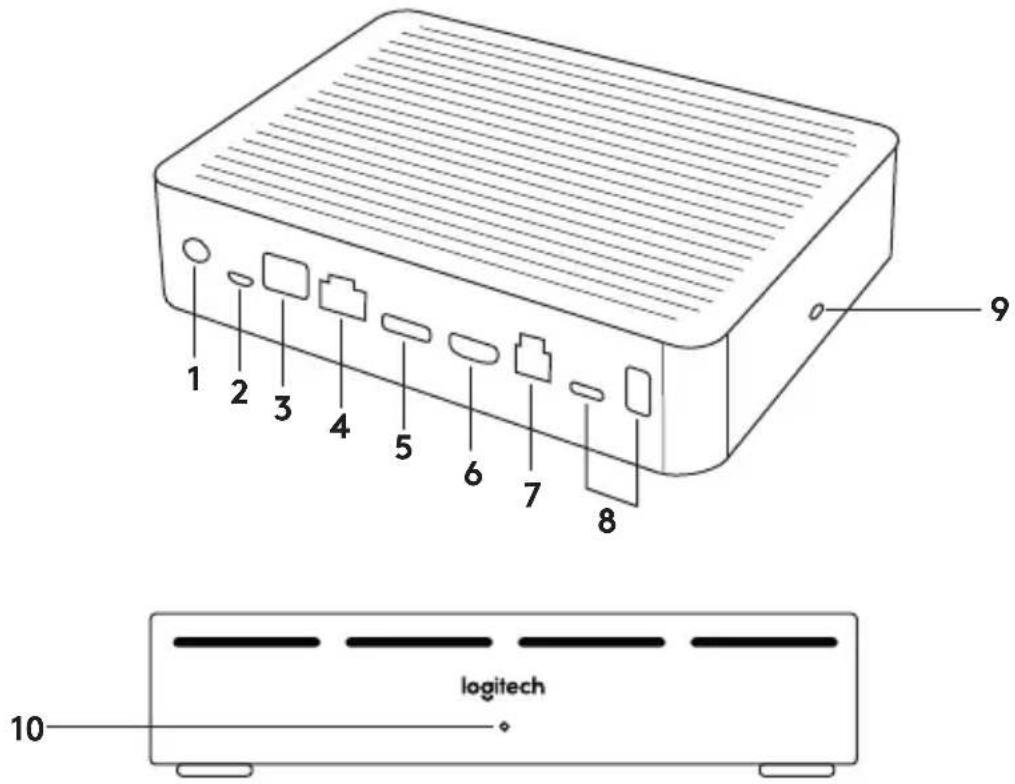

STOLNÍ ROZBOČOVAČ
