BRUKSANVISNING Rally Plus LOGITECH

1. Strömförsörjning
2. Mikrofon Pod
3. Framtida expansion
4. Anslut till bildskärmshubb
5. HDMI 1 i

6. HDMI 2 i

7. Mötesrumsdator USB

8. Framtida expansion
9. Säkerhetslucka
10. Av/på-lampa

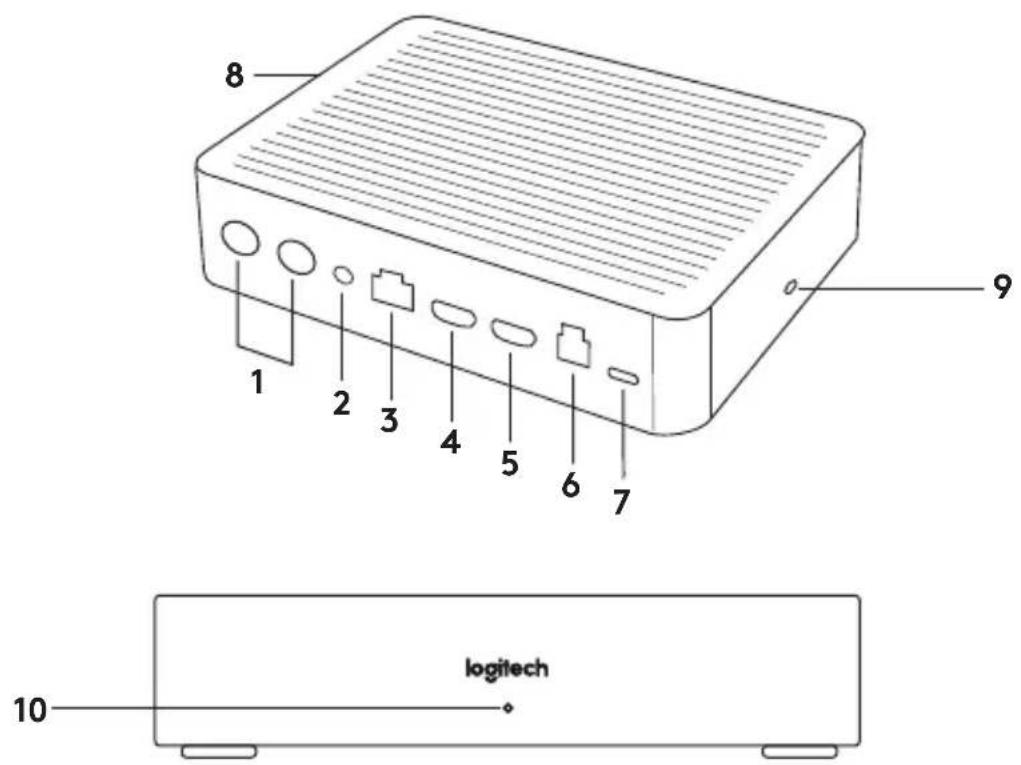

BILDSKÄRMSHUBB

8 1 2 3 4 5 6 7 9 logitech 10

1. Högtalarsystem
2. Strömförsörjning
3. Anslutning till bordshubb
4. HDML 1 ut
5. HDMI 2 ut

6. Mötesrumsdator USB

7. Kamera

8. Säkerhetslucka
9. Fjärrstyrd parningskontroll
10. Av/på-lampa

KAMERA

1. Bluetooth-parning
2. Svara på samtal
3. Avsluta samtal
4. Mikrofon, ljud av

5. Zooma in/ut

6. Volym +/-

7. Home
8. Kamera - panorera/vinkla
9. Kamerans förval

Efter installationen kan systemet kontrolleras genom att köra den diagnostiska applikationen tillgänglig på Logitech.com/support/Rally.

GÖR RALLY PLUS TILL STANDARDENHETEN

Se till att RALLY PLUS är vald som kamera, högtalare och mikrofon i dina videokonferensaplikation. Se programdokumentationen för mer instruktioner om hur man utför detta.

STARTA ETT VIDEOSAMTAL

Efter att du har installerat RALLY PLUS och säkerställt att det är standardenheten i din videokonferensapplikation, starta applikationen som vanligt och dra nytta av det förbättrade ljudet och videokvaliteten.

PARKOPPLING AV RALLY PLUS TILL EN BLUETOOTH ENHET

Du kan använda RALLY PLUS för ljudsamtal när den är ihopparad med en Bluetooth-enhet. Följ dessa enkla steg för att parkoppla din Bluetooth-enhet med RALLY PLUS:

1. Håll Bluetooth-knappen på fjärrkontrollen intryckt tills du ser ett blinkande blått ljus på kameran och mikrofonerna.
2. Placera din mobilenhet i Bluetooth-parningsläge och välj "Logitech Rally".
3. Du är nu redo att använda RALLY PLUS för ljudsamtal.

IHOPPARNING AV FJÄRRKONTROLL MED RALLY PLUS

RALLY PLUS och fjärrkontrollen paras ihop på fabriken. Du kan para ihop upp till 5 fjärrkontroller till RALLY PLUS för att göra det enklare att styra systemet i större rum. Eller, om du behöver para ihop en fjärrkontroll med kameran, t.ex. när du byter ut en borttappad fjärrkontroll, gör du följande:

1. Tryck och håll ned knappen på kameran tills indikatorlampan blinkar.
2. Tryck och håll ned knappen på skärmhubben tills indikatorlampan blinkar.
3. Tryck och håll ned Bluetooth-knappen på fjärrkontrollen tills indikatorlamporna på både kameran och skärmhubben slutar blinka.
4. Om hopparningen misslyckas upprepar du från steg 1.

Du kan använda det här programmet för att styra panorering, vinkling, zoomning, fokus och bildkvalitet (som ljusstyrka och kontrast) från din dator. Programvaran kan laddas ned från www.logitech.com/support/Rally.

FÖRBÄTTRA RALLY

Det finns flera valbara tillbehör som underlättar installationen och tillåter RALLY PLUS att användas i större rum:

1. Rally monterings-kit: Monteringsfäste för bordshubbar, bildskärmshubb, kamera och högtalare.
2. Extra mikrofon Pods: RALLY PLUS kan stödja upp till 7 mikrofon Pods vilket ger stor flexibilitet i rummets storlek och konfiguration.
3. Mikrofon Pod hubb: Används för att begränsa mikrofonrutning och dra det mesta av mikrofon Pod-kablarna under bordet. Mikrofon Pod hubb har 3 uttag som kan anslutas till en kombination av mikrofon Pods eller andra mikrofon Pod hubbar.
4. TV-fäste: Fungerar med ett av monteringsfästena för antingen kamera eller högtalare. TV-monitorn kan användas parvis för att montera kameran och högtalaren ovanför och under TV:n.

FÖR MER INFORMATION

Du kan hitta mer information om Rally Plus, inklusive:

-Vanligafrågor
- Programvara för att aktivera funktioner i olika applikationer
- Hur man beställer reservdelar och mer på www.logitech.com/support/Rally
