GEBRUIKSAANWIJZING Rally Plus LOGITECH

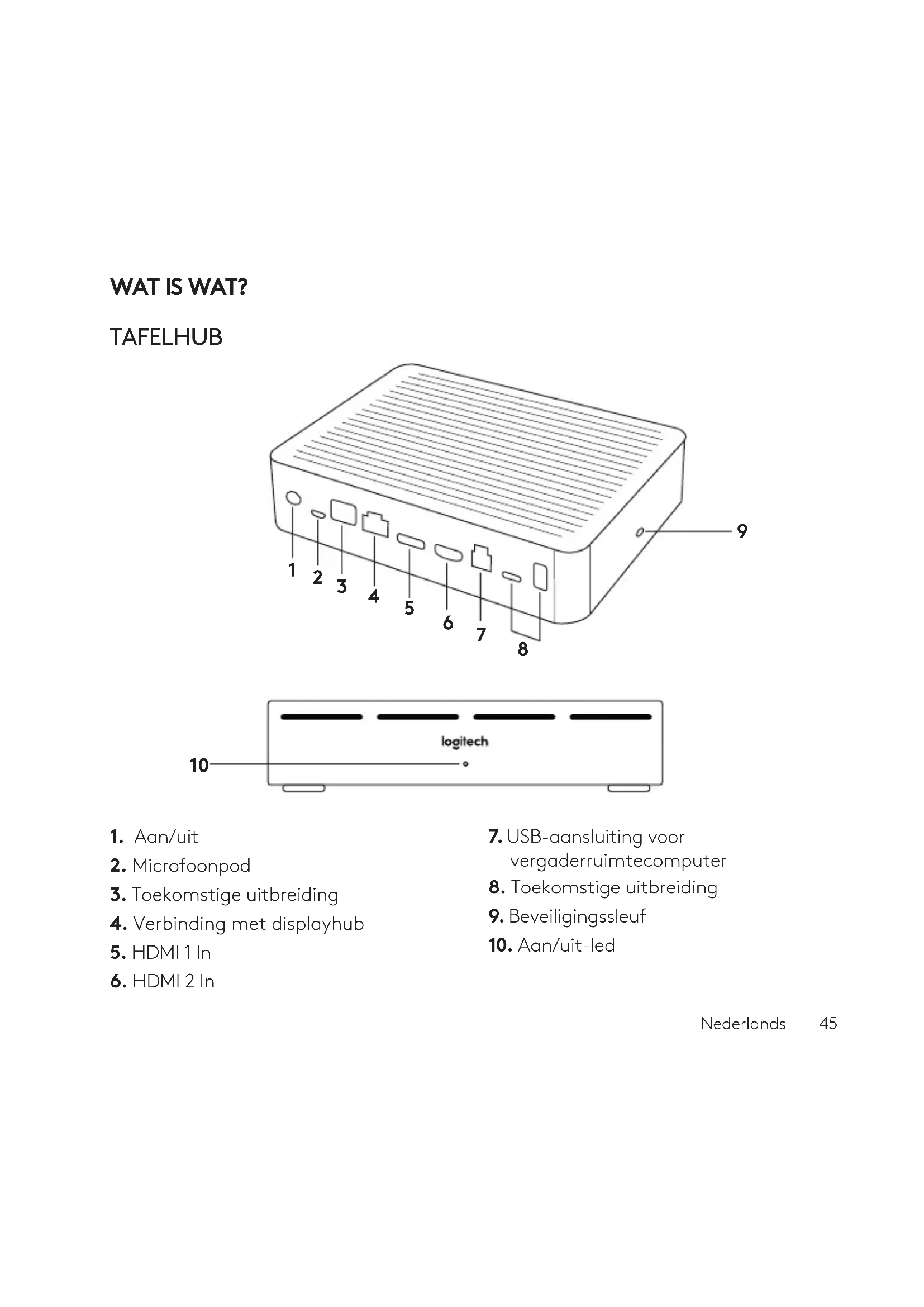

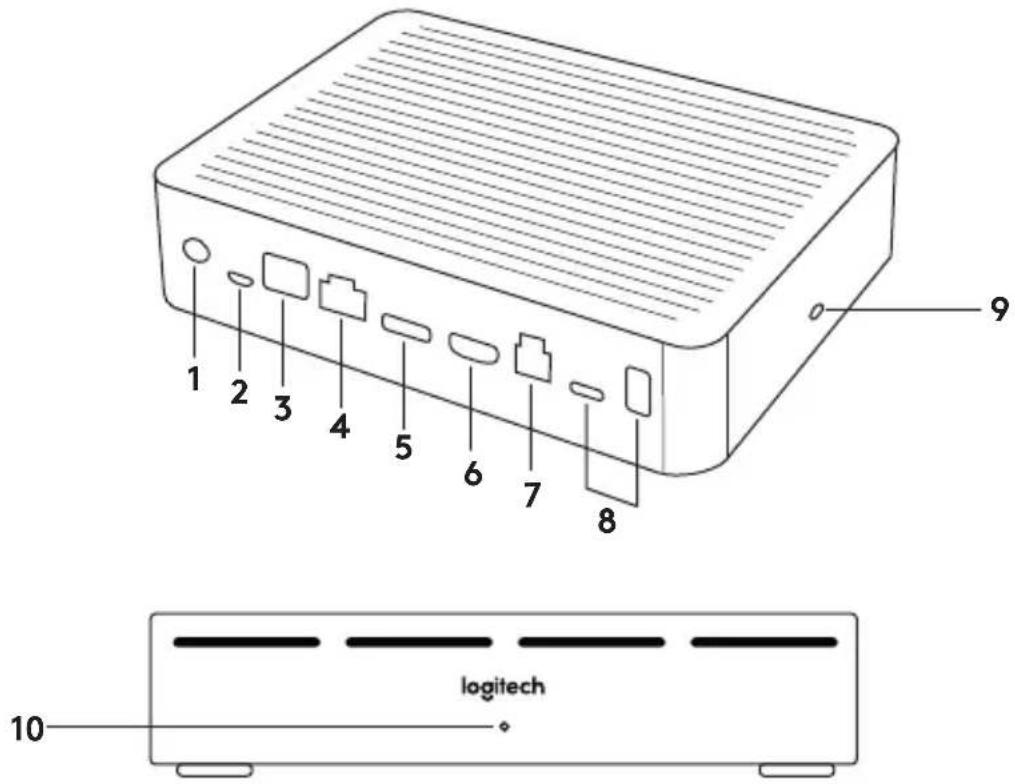

1. Aan/uit
2. Microfoonpod
3. Toekomstige uitbreiding
4. Verbinding met displayhub
5. HDMI 1 In

6. HDMI 2 In

7. USB-aansluiting voor vergaderruimtecomputer

8. Toekomstige uitbreiding
9. Beveiligingssleuf
10. Aan/uit-led

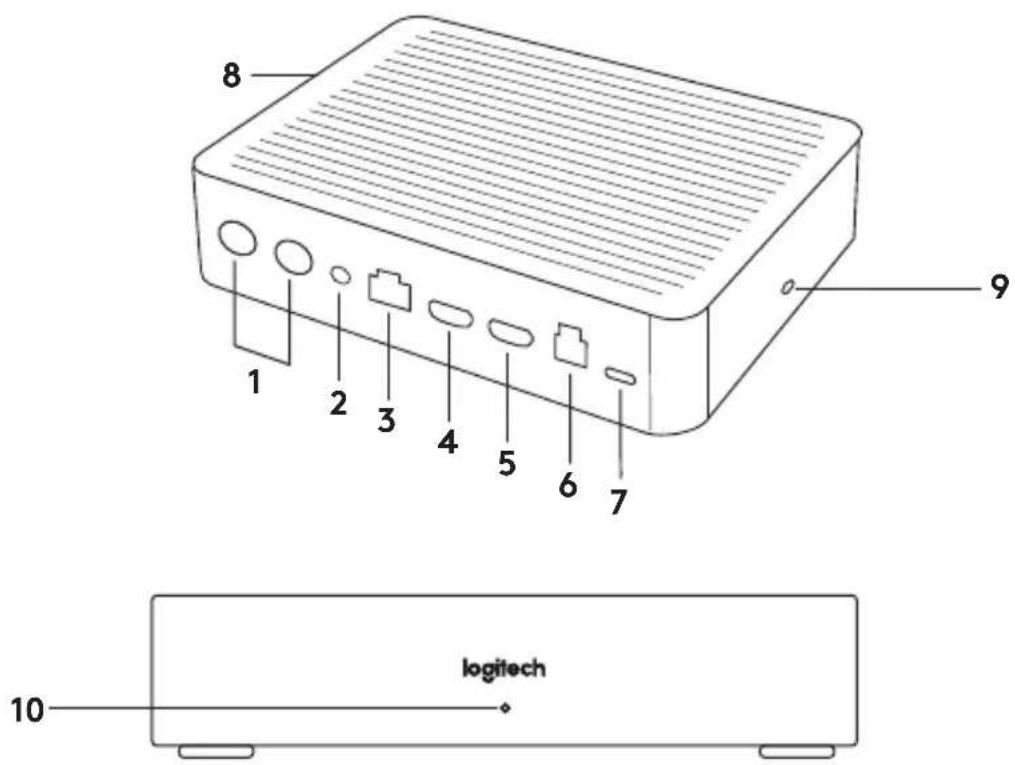

DISPLAYHUB

8 1 2 3 4 5 6 7 9 logitech 10

1. Speaker
2. Aan/uit
3. Verbinding met tafelhub
4. HDML 1 Uit

5. HDML 2 Uit

6. USB-aansluiting voor vergaderruimtecomputer

7. Camera
8. Beveiligingssleuf
9. Afstandsbediening koppelen
10. Aan/uit-led

CAMERA

1. Knop Afstandsbediening koppelen
2. USB

3. Led-status

4. Beveiligingssleuf

5. MIPI
6. Statiefschroefdraad
7. Uitbreidingssleuf

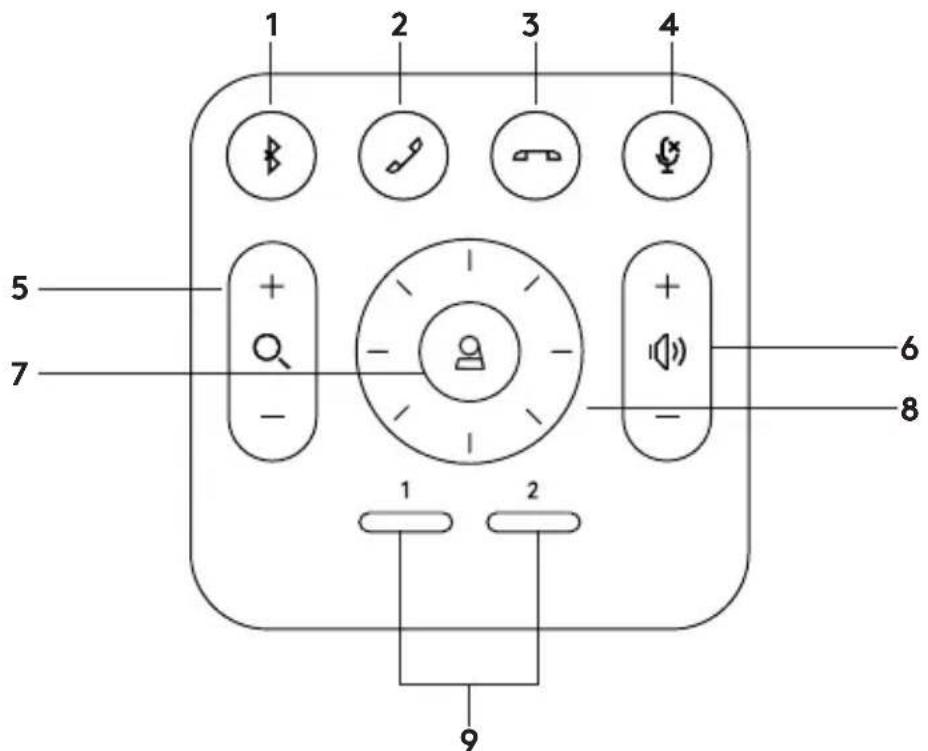

AFSTANDSBEDIENING

1 2 3 4 5 + - 7 - 6 8 1 2 9

1. Koppelen via Bluetooth
2. Gesprek beantwoorden
3. Gesprek beëindigen
4. Microfoon dempen

5. In-/uitzoomen

6. Volume omhoog/omlaag

7. Home
8. Camera pannen/kantelen
9. Voorinstellingen van camera

Nadat de installatie is voltooid, kan het systeem worden gecontroleerd door de diagnosetoepassing uit te voeren die beschikbaar is op Logitech.com/support/Rally.

RALLY PLUS HET STANDAARDAPPARAAT MAKEN

Zorg dat R ALLY PLUS in uw videovergadertoepassing is geselecteerd als camera, speaker en microfoon. Raadpleeg de documentatie bij de toepassing voor verdere instructies.

EEN VIDEOGESPREK STARTEN

Nadat u R ALLY PLUS heeft geïnstalleerd en ervoor heeft gezorgd dat het in uw videovergadertoepassing als standaardapparaat is ingesteld, kunt u de toepassing normaal opstarten en genieten van verbeterde audio en video.

RALLY PLUS AAN EEN BLUETOOTH-APPARAAT KOPPELEN

U kunt RALLY PLUS voor audiogesprekken gebruiken wanneer het aan een Bluetooth-apparaat is gekoppeld. Volg deze simpele stappen om uw Bluetooth-apparaat aan RALLY PLUS te koppelen:

1. Houd de Bluetooth-knop op de afstandsbediening ingedrukt tot er op de camera en microfoons een blauw lampje knippert.
2. Zet uw mobiele apparaat in Bluetooth-koppelingsmodus en selecteer 'Logitech Rally'.
3. U kunt RALLY PLUS nu voor audiogesprekken gebruiken.

EEN AFSTANDSBEDIENING AAN RALLY PLUS KOPPELEN

RALLY PLUS en afstandsbediening zijn standaard gekoppeld. U kunt 5 afstandsbedieningen koppelen met RALLY PLUS om bediening van het systeem in grotere ruimtes te vereenvoudigen. Als u echter een afstandsbediening met de camera moet koppelen (bijvoorbeeld bij vervanging van een verloren afstandsbediening), doet u het volgende:

1. Houd de knop op de camera ingedrukt tot het led-lampje knippert.
2. Houd de knop op de displayhub ingedrukt tot het led-lampje knippert.
3. Houd de Bluetooth-knop op de afstandsbediening ingedrukt tot de led-lampjes op zowel de camera als de displayhub stoppen met knipperen.
4. Herhaal vanaf stap 1 als het koppelen is mislukt.

TOEPASSING VOOR CAMERA- INSTELLINGEN

Gebruik dit programma om pannen, kantelen, zoomen, scherpstellen en beeldkwaliteit (helderheid en contrast) vanaf uw computer aan te passen. U kunt de software downloaden van www.logitech.com/support/Rally.

RALLY UITBREIDEN

Er zijn verschillende optionele accessoires die de installatie vergemakkelijken en het mogelijk maken om RALLY PLUS in grotere ruimtes te gebruiken:

1. Rally-montagekit: Montagebeugels voor de tafelhub, displayhub, camera en speakers.
2. Extra microfoonpods: RALLY PLUS ondersteunt tot 7 microfoonpods, wat grote flexibiliteit biedt in omvang en configuratie van de ruimte.
3. Hub voor microfoonpods: Wordt gebruikt om de microfoonroutering te splitsen. De meeste kabels van de microfoonpods lopen onder de tafel. De hub voor microfoonpods heeft 3 aansluitpunten die kunnen worden verbonden met een combinatie van microfoonpods en andere hubs voor microfoonpods.
4. Tv-bevestiging: Werkt met een montagebeugel van de camera of speaker. De tv-bevestiging kan in paren worden gebruikt om de camera en speaker boven en onder de tv te monteren.

Meer informatie over Rally Plus, zoals:

-Veelgesteldevragen
- Software om functies in verschillende toepassingen in te schakelen
- Het bestellen van vervangende onderdelen en meer, vindt u op
www.logitech.com/support/Rally
