MANUALE UTENTE Rally Plus LOGITECH

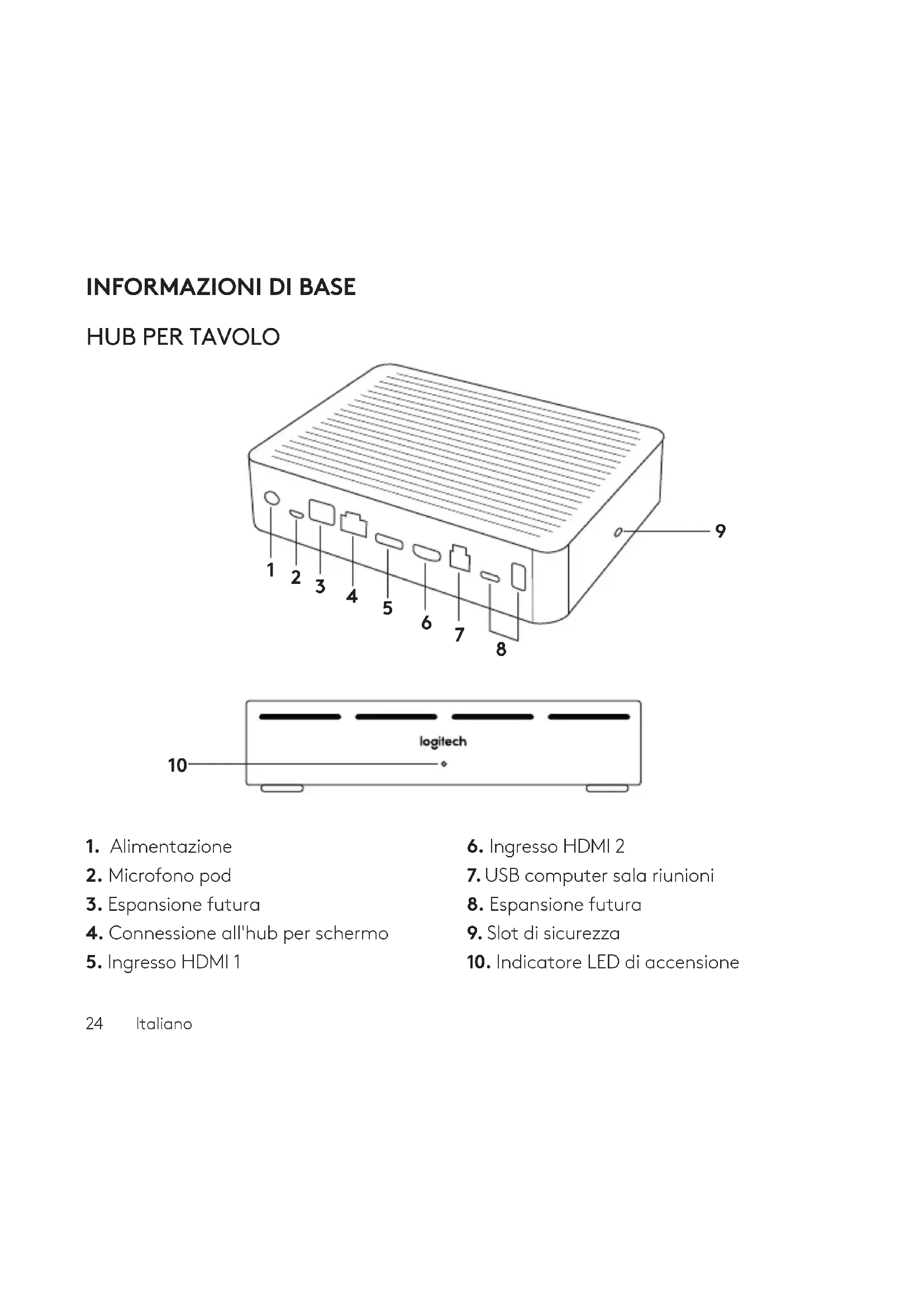

INFORMAZIONI DI BASE

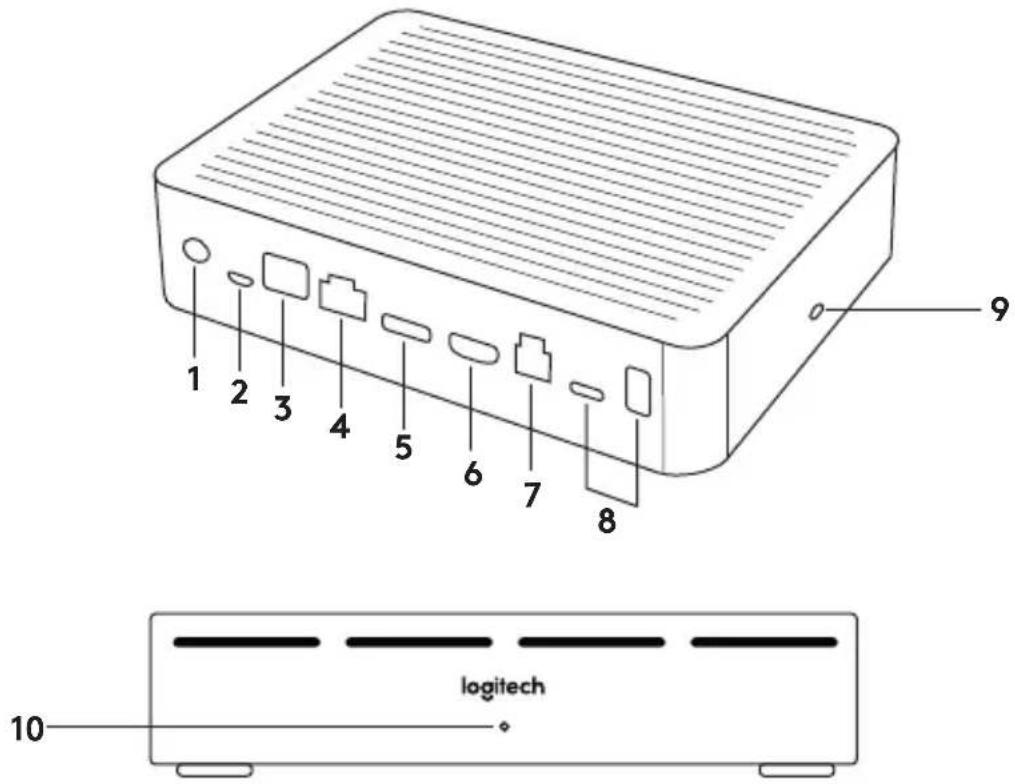

HUB PER TAVOLO

1 2 3 4 5 6 7 8 9 logitech 10

1. Alimentazione
2. Microfono pod
3. Espansione futura
4. Connessione all'hub per schermo

5. Ingresso HDMI 1

6. Ingresso HDMI 2

7. USB computer sala riunioni
8. Espansione futura
9. Slot di sicurezza
10. Indicatore LED di accensione

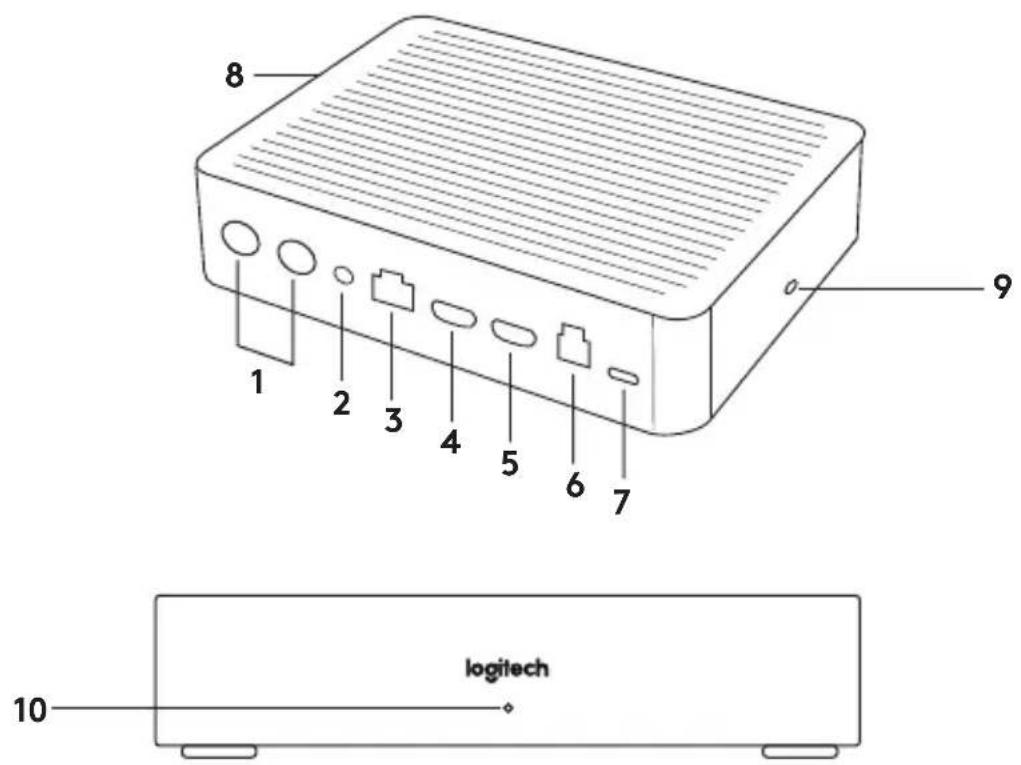

HUB PER SCHERMO

8 1 2 3 4 5 6 7 9 logitech 10

1. Altoparlante
2. Alimentazione
3. Connessione all'hub per tavolo
4. Uscita HDML 1
5. Uscita HDMI 2

6. USB computer sala riunioni

7. Videocamera

8. Slot di sicurezza
9. Associazione telecomando
10. Indicatore LED di accensione

VIDEOCAMERA

1. Pulsante di associazione telecomando
2. USB

3. LED di stato

4. Slot di sicurezza

5. MIPI
6. Filettatura del treppiede
7. Slot di espansione

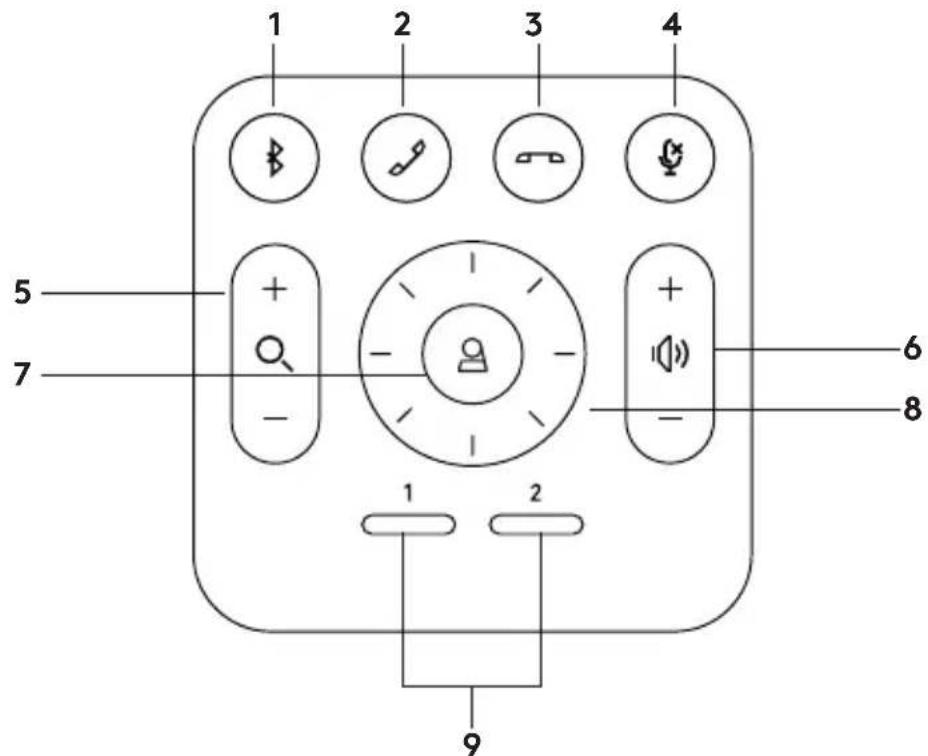

TELECOMANDO

1 2 3 4 5 + - 7 - 6 8 1 2 9

1. Associazione Bluetooth
2. Risposta chiamata
3. Chiusura chiamata
4. Disattivazione microfono

5. Esegui lo zoom avanti e indietro

6. Volume su/giù

7. inizio
8. Rotazione/inclinazione videocamera
9. Impostazioni predefinite videocamera

Dopo aver completato l'installazione, il sistema può essere verificato eseguendo l'applicazione di diagnostica disponibile all'indirizzo Logitech.com/support/Rally.

TRASFORMAZIONE DI RALLY PLUS NEL DISPOSITIVO PREDEFINITO

Assicurarsi che RALLY PLUS sia selezionato come videocamera, altoparlante e microfono nelle applicazioni di videoconferenza. Consultare la documentazione dell'applicazione per ulteriori istruzioni sulla procedura.

AVVIO DI UNA VIDEOCHIAMATA

Dopo aver installato RALLY PLUS e verificato che sia impostato come dispositivo predefinito nell'applicazione di videoconferenza, è sufficiente avviare l'applicazione in modalità normale e sfruttare i vantaggi delle soluzioni audio e video migliorate.

ASSOCIAZIONE DI RALLY PLUS A UN DISPOSITIVO BLUETOOTH

È possibile utilizzare RALLY PLUS per le chiamate quando è stata effettuata l'associazione a un dispositivo Bluetooth. Per associare il dispositivo Bluetooth a RALLY PLUS, seguire questi semplici passaggi:

1. Tenere premuto il pulsante Bluetooth sul telecomando fino a visualizzare una luce blu lampeggiante sulla videocamera e sui microfoni.
2. Attivare la modalità di associazione Bluetooth sul dispositivo mobile e selezionare "Logitech Rally".
3. RALLY PLUS può essere ora utilizzato per le chiamate.

ASSOCIAZIONE DI UN TELECOMANDO A RALLY PLUS

L'associazione tra RALLY PLUS e il telecomando avviene direttamente in fabbrica. È possibile associare un massimo di 5 telecomandi a RALLY PLUS per semplificare il controllo del sistema in stanze di maggiori dimensioni. Oppure, se è necessario associare un telecomando alla videocamera, come ad esempio in seguito alla sostituzione di un telecomando smarrito, effettuare quanto segue:

1. Tenere premuto il pulsante sulla videocamera finché il LED non inizia a lampeggiare.
2. Tenere premuto il pulsante sull'hub per schermo finché il LED non inizia a lampeggiare.
3. Tenere premuto il pulsante Bluetooth sul telecomando finché i LED sulla videocamera e sull'hub per schermo smettono di lampeggiare.
4. Se l'associazione non riesce, ripetere la procedura partendo dal passaggio 1.

APPLICAZIONE DELLE IMPOSTAZIONI DELLA VIDEOCAMERA

Utilizzare questo programma per controllare panoramica, inclinazione, zoom, fuoco e qualità dell'immagine della videocamera (come ad esempio luminosità e contrasto) dal computer. Il software può essere scaricato da www.logitech.com/support/Rally.

MIGLIORAMENTO DI RALLY

Sono disponibili diversi accessori facoltativi per semplificare l'installazione e consentire l'utilizzo di RALLY PLUS in stanze di maggiori dimensioni:

1. Kit di montaggio di Rally: Staffe di montaggio per hub per tavolo, schermo, videocamera e altoparlanti.
2. Microfoni pod aggiuntivi: RALLY PLUS può supportare fino a 7 microfoni pod, garantendo eccezionale flessibilità di configurazione e dimensioni della stanza.
3. Hub per microfono pod: Utilizzato per posizionare la maggior parte dei cavi del microfono pod sotto al tavolo. L'hub per microfono pod dispone di 3 connettori che possono essere connessi a diversi microfoni pod o altri hub per microfoni pod.
4. Supporto per montaggio su TV: Funziona con le staffe di montaggio per videocamera o altoparlante. Il supporto per TV può essere utilizzato insieme per montare la videocamera e l'altoparlante sopra e sotto la TV.

PER ULTERIORI INFORMAZIONI

Ulteriori informazioni in merito a Rally Plus, tra cui:

-Domandefrequenti
- Software per attivare le funzioni in diverse applicazioni
- Come ordinare parti di ricambio e molto altro su

www.logitech.com/support/Rally
