ATC Fp - Pompe Kärcher - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Gonfleur de pneus professionnel
Marque	Kärcher
Modèle	ATC Fp
Alimentation électrique	230 V, 50 Hz, monophasé
Puissance raccordée	450 W
Type de protection	IP44
Débit d'air comprimé	100 l/min
Pression de service	0,1 à 0,8 MPa
Dimensions (L × l × h)	423 × 423 × 1550 mm
Poids	55 kg
Température de fonctionnement (avec antigel)	-10 °C à +40 °C
Température de fonctionnement (sans antigel)	+5 °C à +40 °C
Humidité de l'air ambiant	10 à 80 %
Niveau de pression acoustique LpA	<70 dB(A)
Niveau de puissance acoustique LWA	76,8 dB(A)
Fonctions principales	Gonflage et contrôle de pression des pneus, pièces en option, affichage numérique
Fonction pneu crevé	Oui, bouton dédié
Entretien quotidien	Vidanger le condensat, vérifier l'état des flexibles et de l'embout
Entretien hebdomadaire	Nettoyer l'extérieur
Étalonnage	Tous les 2 ans par un bureau agréé
Protection antigel	Oui, interrupteur dédié (accessible)
Sécurité	Arrêt d'urgence, consignes électriques et surfaces chaudes
Utilisation	Professionnelle, paiement par pièces

FOIRE AUX QUESTIONS - ATC Fp Kärcher

Comment utiliser le gonfleur de pneus ATC Fp ?

Insérez une pièce dans la fente, réglez la pression souhaitée avec les touches + et -, fixez l'embout sur la valve du pneu. Un signal sonore indique que la pression est atteinte. Retirez l'embout et accrochez-le.

Que faire si le pneu est complètement à plat ?

Insérez une pièce, réglez la pression, fixez l'embout sur la valve, puis appuyez sur le bouton « Pneu crevé ». Attendez le signal sonore.

Comment vider le condensat du compresseur ?

Retirez le cache avant, placez un récipient sous la vanne de vidange, ouvrez lentement la vanne pour évacuer le condensat, puis refermez et remettez le cache.

Que signifie le message d'erreur ER1 ?

ER1 indique une mesure de pression instable due à un embout ou flexible défectueux. Remplacez la pièce concernée.

Comment activer la protection antigel ?

À des températures inférieures à +5 °C, mettez l'interrupteur de protection antigel sur « ON ». L'interrupteur principal doit également être en position ON.

Quel entretien hebdomadaire est nécessaire ?

Nettoyez l'extérieur de l'appareil et vidangez le condensat du réservoir d'air comprimé.

Quelles pièces sont acceptées par le système de paiement ?

Par défaut : 50 centimes d'euro, 50 pence britanniques, 1 franc suisse, 1 zloty polonais, 5 couronnes norvégiennes. D'autres pièces peuvent être configurées par le SAV.

Comment régler la durée de fonctionnement ?

Utilisez le bouton rotatif P I pour régler la durée de 30 secondes à 7 minutes. Les autres boutons (P II, P III, P IV) sont sans fonction.

L'appareil ne démarre pas après avoir connecté l'embout, que faire ?

Vérifiez la fixation de l'embout, l'état du flexible, puis appuyez sur le bouton « Pneu crevé ». Si le problème persiste, contactez le SAV.

Où puis-je trouver des pièces de rechange ?

Utilisez exclusivement des pièces d'origine Kärcher. Consultez le site www.kaercher.com ou contactez votre revendeur agréé.

MODE D'EMPLOI ATC Fp Kärcher

Protection de l'environnement 9

Accessoires et pièces de rechange... 9

Consignes de sécurité 9

Mise en service 10

Commande 10

Réglages 11

Protection antigel 11

Mise hors service 11

Entretien et maintenance 11

Transport 11

Stockage 11

Dépannage en cas de défaut 12

Garantie 12

Caractéristiques techniques 12

Déclaration de conformité UE 12

Remarques générales

Veuillez lire le présent manuel d'instructions original et le chapitre des consignes de sécurité avant la première utilisation de l'appareil. Suivez ces instructions.

Conservez-les pour une utilisation ultérieure ou pour le propriétaire suivant.

Protection de l'environnement

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement.

Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Remarques concernant les matières composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous: www.kaercher.com/REACH

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Consignes de sécurité

Niveau de danger

△DANGER

• Indique un danger immédiat qui peut entraîner de graves blessures corporelles ou la mort.

△AVERTISSEMENT

• Indique une situation potentiellement dangereuse qui peut entraîner de graves blessures corporelles ou la mort.

△PRÉCAUTION

• Indique une situation potentiellement dangereuse qui peut entraîner des blessures légères.

ATTENTION

• Indique une situation potentiellement dangereuse qui peut entraîner des dommages matériels.

Généralités

Afin d'éviter tout danger pour les personnes, les animaux et les biens, il est essentiel que vous lisiez et respectiez les documents suivants avant d'utiliser l'appareil :

• le mode d'emploi, toutes les consignes de sécurité,
• les directives nationales correspondantes du législateur.

En mode libre-service, l'exploitant doit veiller à ce que les utilisateurs soient informés au moyen de panneaux clairement visibles sur :

les dangers potentiels, les dispositifs de sécurité, le fonctionnement de l'appareil.

Commande

△AVERTISSEMENT

• Les enfants à partir de 8 ans et les personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissances ne peuvent utiliser l'appareil que s'ils sont sous surveillance ou s'ils ont été instruits sur l'utilisation sûre de l'appareil par une personne responsable de leur sécurité et comprennent les dangers qui en résultent.
• Les enfants ne sont pas autorisés à jouer avec l'appareil.
• Le nettoyage et la maintenance par l'utilisateur ne doit pas être réalisés par des enfants sans surveillance. Garder toujours un œil sur eux.

Comportement en cas d'urgence

1. Actionner la touche « STOP » en cas d'urgence.

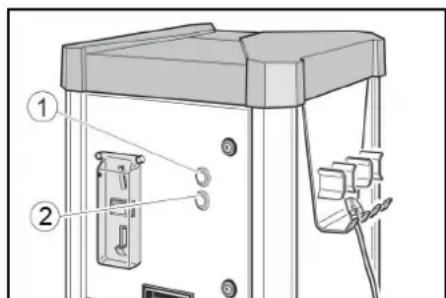

① Touche « STOP » ② Touche « START », uniquement pour AT-C et AT-C Fp

Symboles sur l'appareil

△DANGER

Danger dû à la tension électrique.

N'ouvrir aucun couvercle marqué de cette manière.

N'ouvrir aucun couvercle marqué de cette manière.

Risque de brûlures dû aux surfaces très chaudes.

Risque de brûlures dû aux surfaces très chaudes.

Utilisation conforme

L'appareil est destiné à la régulation de la pression des pneus de véhicules par gonflage ou dégonflage.

L'appareil est destiné à la régulation de la pression des pneus de véhicules par gonflage ou échéancement de pression.

L'utilisation dans des zones à risque d'explosion est interdite.

Pendant le fonctionnement, la porte doit être fermée et le cache doit être apposé.

Cet appareil est ajusté exclusivement pour l'utilisation professionnelle.

Exigence d'étalonnage

Le système de gonflage des pneus des versions d'appareils AT-C et AT-C Fp est étalonné et doit être vérifié par le bureau d'étalonnage responsable après l'installation, puis tous les 2 ans.

Mise en service

1. Activer l'alimentation électrique sur site.
2. Ouvrir les serrures.

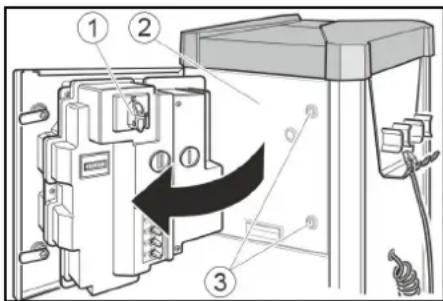

Interrupteur principal (2) Porte (3) Serrure

1. Mettre l'interrupteur principal sur la position « ON ». Le bouton « STOP » clignote lorsque l'appareil est en marche.
2. Fermer la porte.

Commande

Commande AW, AW Fp

Éléments de commande

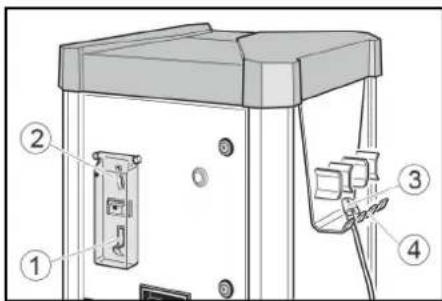

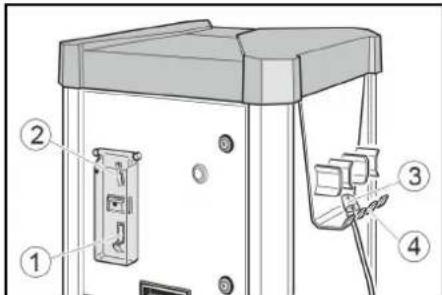

1 Retour de pièces (2) Insertion des pièces

③ Porte-flexible 4 Connecteur de soupape

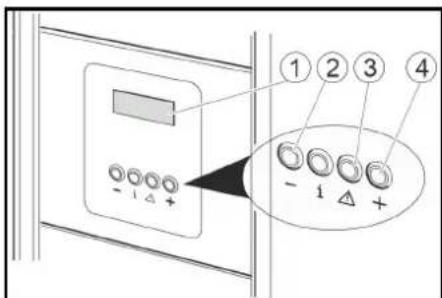

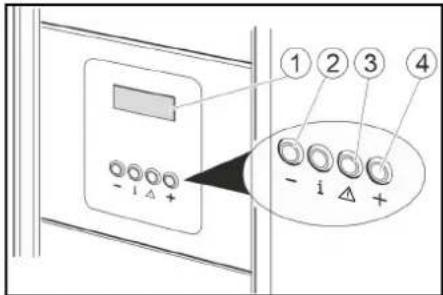

1 Écran

(2) Touche - Bouton Pneu crevé (4) Touche +

Vérifier la pression des pneus

1. Insérer une pièce dans l'insertion des pièces

1. Régler la pression de consigne des pneus à l'aide des touches + et - à l'écran.

1. Fixer l'embout du gonfleur sur la valve de pneu.

1. Attendre l'arrivée d'un signal acoustique indiquant l'atteinte de la pression de consigne du pneu.

1. Retirer l'embout du gonfleur.

1. Accrocher l'embout du gonfleur dans le porte-flexible.

Remplir les pneus à plat

Si le pneu n'indique aucune pression, l'appareil ne peut pas reconnaître si le connecteur de soupape a été enfiché sur la soupape.

1. Insérer une pièce dans l'insertion des pièces

1. Régler la pression de consigne des pneus à l'aide des touches + et - à l'écran.

1. Fixer l'embout du gonfleur sur la valve de pneu.

1. Appuyer sur le bouton « Pneu crevé ».
2. Attendre l'arrivée d'un signal acoustique indiquant l'atteinte de la pression de consigne du pneu.
3. Retirer l'embout du gonfleur.

1. Accrocher l'embout du gonfleur dans le porte-flexible.

Commande AW-C, AW-C Fp

Éléments de commande

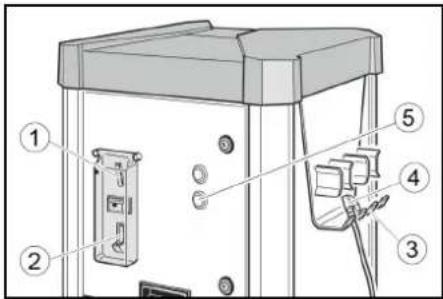

① Retour de pièces ② Insertion des pièces ③ Porte-flexible ④ Connecteur de soupape ⑤ Touche START

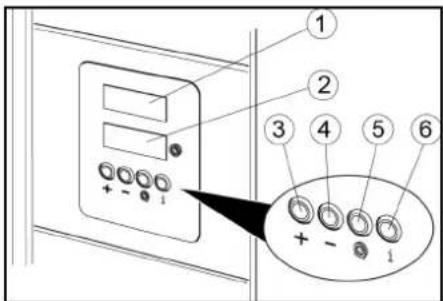

① Affichage de la pression de consigne ② Affichage de la pression des pneus ③ Touche + ④ Touche - ⑤ Bouton Pneu crevé ⑥ Sans fonction

Vérifier la pression des pneus

1. Insérer une pièce dans l'insertion des pièces.

1. Appuyer sur le bouton START.

1. Régler la pression de consigne des pneus à l'aide des boutons + et - sur l'afficheur de la pression de consigne (affichage supérieur).

1. Fixer l'embout du gonfleur sur la valve de pneu. L'afficheur de la pression des pneus (affichage inférieur) indique la pression des pneus.

1. Attendre l'arrivée d'un signal acoustique indiquant l'atteinte de la pression de consigne du pneu.

1. Retirer l'embout du gonfleur.

1. Accrocher l'embout du gonfleur dans le porte-flexible.

Remplir les pneus à plat

Si le pneu n'indique aucune pression, l'appareil ne peut pas reconnaître si le connecteur de soupape a été enfiché sur la soupape.

1. Insérer une pièce dans l'insertion des pièces
2. Appuyer sur le bouton START.
3. Régler la pression de consigne des pneus à l'aide des boutons + et - sur l'afficheur de la pression de consigne (affichage supérieur).
4. Fixer l'embout du gonfleur sur la valve de pneu.

L'afficheur de la pression des pneus (affichage inférieur) indique la pression des pneus.

1. Appuyer sur le bouton « Pneu crevé »
2. Attendre l'arrivée d'un signal acoustique indiquant l'atteinte de la pression de consigne du pneu.
3. Retirer l'embout du gonfleur.

1. Accrocher l'embout du gonfleur dans le porte-flexible.

Réglages

Régler la durée

Remarque

La durée de fonctionnement réglable vaut pour l'introduction d'une des pièces suivantes :

50 centimes d'euro, 50 livres britanniques, 1 franc suisse, 1 zloty polonais, 5 couronnes norvégiennes.

D'autres pièces peuvent être définies par le service après-vente.

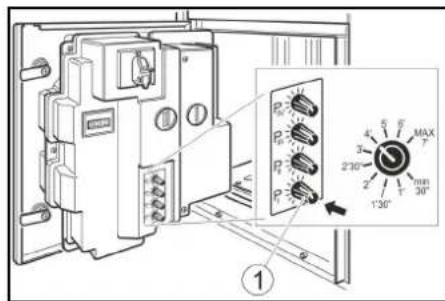

1. Régler la durée de fonctionnement avec le bouton rotatif P I. Plage de réglage possible de 30 secondes à 7 minutes.

① Bouton rotatif P I

Remarque

Les boutons rotatifs P II, P III et P IV n'ont aucune fonction.

Protection antigel

Appareil avec protection antigel

1. À des températures inférieures à +5 °C, mettre l'interrupteur de protection antigel sur « ON ».

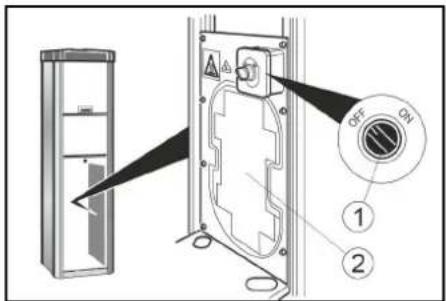

① Interrupteur de protection antigel ② Chauffage antigel

ATTENTION

Risque d'endommagement

La protection antigel n'est active que lorsque l'interrupteur principal est en position « ON ».

Lors de l'activation de la protection antigel, vérifier si l'interrupteur principal est en position « ON ».

Remarque

Le chauffage antigel n'est pas contrôlé par le thermostat. Lorsqu'il est activé, le chauffage fonctionne en continu.

Appareil sans protection antigel

Sur les appareils sans protection antigel, il faut réaliser une mise hors service en cas de risque de gel.

Mise hors service

1. Vidanger le condensat dans le réservoir d'air comprimé (voir « Travaux de maintenance »).
2. Mettre l'interrupteur principal sur la position « OFF ».

Entretien et maintenance

Tous les jours

1. Vider la cassette à pièces (voir « Travaux de maintenance »).
2. Vérifier l'état général de l'appareil.
3. Contrôler l'état de l'embout du gonfleur.
4. Contrôler l'état des flexibles.
5. Ouvrir le cache inférieur et contrôler l'état du compresseur.
6. Faire remplacer les pièces endommagées.

Toutes les semaines

1. Nettoyer l'extérieur de l'appareil.
2. Vidanger le condensat dans le réservoir d'air comprimé (voir « Travaux de maintenance »).

Maintenance tous les 2 ans

Uniquement avec AT-C, AT-C Fp

1. Faire étalonner l'appareil de mesure de la pression du gonfleur de pneus par le bureau d'étalonnage.

Travaux de maintenance

Vider la cassette à pièces

1. Ouvrir la porte.

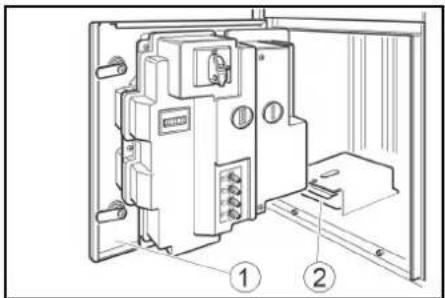

1. Porte cassette à pièces 2. Retirer la cassette à pièces et la vider.

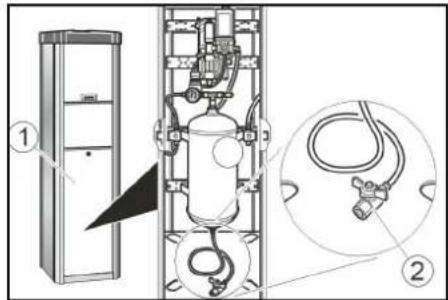

Vidanger le condensat

1. Retirer le cache.

1. Cache

2. Vanne de vidange du condensat

1. Maintenir la vanne de vidange du condensat sur un conduit ou un récipient collecteur.

△AVERTISSEMENT

Risque de blessure, risque d'endommagement

Le jet d'eau s'échappant du robinet de vidange du condensat peut provoquer des blessures ou des dommages.

Ne jamais diriger le robinet de vidange du condensat vers des personnes, des animaux, l'appareil ou des composants électriques.

1. Ouvrir lentement le robinet de vidange du condensat et vidanger le condensat.
2. Fermer le robinet de vidange du condensat.
3. Mettre le cache en place.

Transport

△PRECAUTION

Risque de blessure, risque d'endommagement

Observer le poids de l'appareil pour le transport.

1. En cas de transport de l'appareil dans des véhicules, le bloquer contre le glissement et le basculement suivant les normes en vigueur.

Stockage

△PRECAUTION

Risque de blessure et d'endommagement

Observez le poids de l'appareil pour le stockage.

Dépannage en cas de défaut

△DANGER

Danger dû à un choc électrique.

Avant de travailler sur l'appareil, mettre l'interrupteur principal sur « OFF » et débrancher l'alimentation électrique sur site.

L'appareil ne fonctionne pas

• Vérifiez l'alimentation électrique sur place.
• Mettre l'interrupteur principal sur la position « ON ».
• Contacter le service après-vente.

L'appareil ne démarre pas après le raccordement du connecteur de soupape avec le pneu.

• Vérifier la bonne fixation de l'embout du gonfleur.
• Vérifier l'état du tuyau et de l'embout du gonfleur.
• Appuyer sur le bouton « Pneu crevé ». Pas d'air comprimé disponible

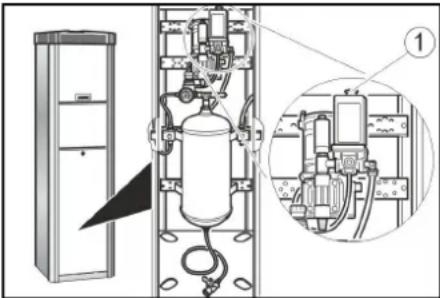

• Tirer le bouton d'activation du compresseur vers le haut.

① Bouton d'activation du compresseur. Le compresseur est en surchauffe : attendre que le compresseur refroidisse.

La pression d'air est trop faible.

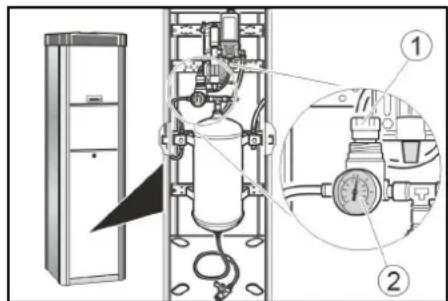

• Vérifier la pression sur le manomètre. Réajuster le réducteur de pression si nécessaire.

1. Réducteur de pression 2. Manomètre

Défauts avec affichage sur l'écran

Erreur Cause Solution
ER1 Mesure de pression instable	due à un em-bout du gonflaur ou un flexible défectueux	Remplacer l'embout du gonflaur.Remplacer le flexible.
ER2, ER7 La pression d'air est trop faible.Mesure de pression instable ou connec-teur de soupape ou flexible défectueux.		Contrôler la pression d'air sur le manomètre, régler le réducteur de pression, si besoin.Remplacer l'embout du gonflaur.Remplacer le flexible.
ER3	La pression d'air est trop faible.	Contrôler la pression sur le manomètre, régler le réducteur de pression, si besoin.
ER4	La pression d'air est trop élevé.	Contrôler la pression sur le manomètre, régler le réducteur de pression, si besoin.
ER5	L'alimentation électrique est défectueuse.	Contacter le service après-vente.
ER6, ER8, ER9, ERU, ERB	Dysfonctionnement de l'électronique.	Contacter le service après-vente.
ERP	L'embout du gonflaur s'est desserré pen-dant le gonflage.La pression d'air n'est pas stable.	Vérifier la bonne fixation de l'embout du gonflaur.Controller la pression sur le manomètre, régler le réducteur de pression, si besoin.

Garantie

Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie, dans la mesure où la cause du défaut est un vice de matériel ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche, avec la facture d'achat. (Voir l'adresse au dos)

Caractéristiques techniques

Raccordement électrique
Tension du secteur	V	230
Phase	~	1
Fréquence	Hz	50
Puisance raccordée	W	450
Type de protection		IP44
air comprimé
Débit	I/min	100
Pression	MPa	0,1...0,8
Conditions ambiantes
Température avec pro-tection antigel	°C	-10...+40
Température sans pro-tection antigel	°C	+5...+40

Humidité de l'air	% 10...80
Émission sonore
Niveau de pression acoustique LpA	dB(A)	<70
Niveau de puissance acoustique LWA + in-certitude KWA	dB(A)	76,8
Niveau de puissance acoustique LWA + In-certitude KWA	dB(A)	4
Dimensions et poids
Poids	kg	55
Longueur	mm	423
Largeur	mm	423
Hauteur	mm	1550
Sous réserve de modifications techniques.

Déclaration de conformité UE

Nous déclarons par la présente que la machine désignée ci-après, ainsi que la version que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration.

Produit : Remplissage du pneu. Type : AT, AT Fp, AT -C, AT -C Fp

Normes UE en vigueur

2006/42/CE, 2014/35/UE, 2014/30/UE

Responsable de la documentation : Gianmarco Stra

MTM Hydro Srl Via Moglia, 33

Procédure en cas d'urgence

Utilisation conforme

Demande de calibration

L'appareil pour le remplissage de GPL des versions AT-C et AT-C Fp est calibré et installé, et doit être vérifié tous les 2 ans par un service métrologique compétent.

Mise en service

1. Branchez l'alimentation électrique.
2. Ouvrez les vannes.

①Interrupteur principal ②Porte ③Van. 3. Placez l'interrupteur principal sur la position "ON". Le bouton "STOP" s'allume lorsque l'appareil fonctionne. 4. Fermez la porte.

Entretien

Entretien des AW, AW Fp

Éléments d'entretien

①Insertion des pièces ②Ouverture pour le passage des pièces ③Support de marquage ④Moteur du ventilateur

1Afficheur ②Bouton - ③Bouton CnadHa rma 4Bouton+

Vérification du remplissage des gommes

1. Insérez la pièce dans l'ouverture de lancement des pièces.

1. Réglez la pression nominale du pneu à l'aide des boutons + et - sur l'écran.

1. Fixez le bouchon de la valve du pneu.

4. Attendez que le signal sonore indique que la pression nominale du pneu est atteinte.

5. Retirez le bouchon de la valve.

6. Vissez le bouchon de la valve sur la tige de valve.

Remplissez le pneu.

Si le pneu est gonflé, l'appareil ne peut pas le détecter, le bouchon de la valve n'a pas été placé sur la valve.

1. Insérez la pièce dans l'ouverture de lancement des pièces.

1. Réglez la pression nominale du pneu à l'aide des boutons + et - sur l'écran.

1. Fixez le bouchon de la valve du pneu.
2. Appuyez sur le bouton "Pneu avant". 5. Attendez que le signal sonore indique que la pression nominale du pneu est atteinte. 6. Retirez le bouchon de la valve.

7. Vissez le bouchon de la valve sur la tige de valve.

Enregistrez votre produit et bénéficiez de nombreux avantages.

Évaluez votre produit et dites-nous votre opinion.
