Toote tüüp	Professionaalne rehvitäitja
Bränd	Kärcher
Mudel	ATC Fp
Toiteallikas	230 V, 50 Hz, ühefaasiline
Ühendatud võimsus	450 W
Kaitsetüüp	IP44
Suruõhu voolukiirus	100 l/min
Töörõhk	0,1 kuni 0,8 MPa
Mõõtmed (P × L × K)	423 × 423 × 1550 mm
Kaal	55 kg
Töötemperatuur (külmakaitsega)	-10 °C kuni +40 °C
Töötemperatuur (ilma külmakaitseta)	+5 °C kuni +40 °C
Ümbritseva õhu niiskus	10 kuni 80 %
Helirõhu tase LpA	<70 dB(A)
Helivõimsuse tase LWA	76,8 dB(A)
Peamised funktsioonid	Rehvide täitmine ja rõhu kontroll, valikulised osad, digitaalne kuva
Tühja rehvi funktsioon	Jah, spetsiaalne nupp
Igapäevane hooldus	Kondensaadi tühjendamine, voolikute ja otsiku seisukorra kontroll
Iganädalane hooldus	Välispinna puhastamine
Kalibreerimine	Iga 2 aasta järel volitatud büroo poolt
Külmakaitse	Jah, spetsiaalne lüliti (ligipääsetav)
Ohutus	Hädaabiseiskamine, elektrilised juhised ja kuumad pinnad
Kasutamine	Professionaalne, makse müntidega

Korduma kippuvad küsimused - ATC Fp Kärcher

Kuidas kasutada rehvitäitjat ATC Fp?

Sisestage münt pilusse, seadistage soovitud rõhk + ja - nuppudega, kinnitage otsik rehvi ventiilile. Helisignaal näitab, et rõhk on saavutatud. Eemaldage otsik ja riputage see üles.

Mida teha, kui rehv on täiesti tühi?

Sisestage münt, seadistage rõhk, kinnitage otsik ventiilile, seejärel vajutage nuppu «Tühi rehv». Oodake helisignaali.

Kuidas tühjendada kompressori kondensaati?

Eemaldage esikate, asetage anum tühjendusklapi alla, avage klapp aeglaselt kondensaadi eemaldamiseks, seejärel sulgege ja pange kate tagasi.

Mida tähendab veateade ER1?

ER1 näitab ebastabiilset rõhumõõtmist, mis on tingitud defektsest otsikust või voolikust. Vahetage vastav osa.

Kuidas aktiveerida külmakaitset?

Temperatuuril alla +5 °C lülitage külmakaitselüliti asendisse «SEES». Pealüliti peab samuti olema SEES-asendis.

Milline iganädalane hooldus on vajalik?

Puhastage seadme välispinda ja tühjendage suruõhumahuti kondensaat.

Milliseid münte maksesüsteem aktsepteerib?

Vaikimisi: 50 eurosenti, 50 Briti penni, 1 Šveitsi frank, 1 Poola zlott, 5 Norra krooni. Teisi münte saab konfigureerida klienditeeninduse poolt.

Kuidas reguleerida tööaega?

Kasutage pöördnuppu P I tööaja seadistamiseks 30 sekundist 7 minutini. Teised nupud (P II, P III, P IV) on ilma funktsioonita.

Seade ei käivitu pärast otsiku ühendamist, mida teha?

Kontrollige otsiku kinnitust, vooliku seisukorda, seejärel vajutage nuppu «Tühi rehv». Kui probleem püsib, võtke ühendust klienditeenindusega.

Kust leian varuosi?

Kasutage ainult Kärcheri originaalvaruosi. Külastage veebisaiti www.kaercher.com või võtke ühendust oma volitatud edasimüüjaga.

KASUTUSJUHEND ATC Fp Kärcher

3JNeKmpuueckue KOMnOHeHmbI

1. MedenHNO OTKpbITcNcyckHOI KIanaH KOHDeHCATA N CNTb KOHDeHCAT.
2. 3akpbIb cnyckHO KnanaH KOHeHCata.
3. YctaHOBtB KOxyX.

TpaHcnpTnPOBka

△OCTOPOXHO

OnachocmbmpaemupoeaHua, onachocmb nopekdeHua

Ipu mpaHcnopmupoeke yumbiamb eec ycmpoucmea.

1.ПипеpeBO3Ke yCtpoIcTBAВ TpaHCnOpTHbIX cpeIcTBax 3aФИКСИРОВАТБЕОТСКЛБЖЕHЯ N ONpOKINDbIbAHNIA B COOTBETCTBUN C DeIeCTByUOuIMN npaBnIaMn.

XpaHeHne

OCTOPOXHO

Onachocmb nolyeHm npaem u noepexdehu

Bo epem xpaenu yumbamb eec ycmpoucmua.

Pomoupi

HEnCnpaBHOCTaX

OHUTUS

Ohutus: elektrilöögi oht.

Enne seadme paigaldamist seadke lüliti asendisse OFF (väljas) ja ühendage seade vooluvõrgust lahti.

Seade ei tööta

Hooldus ja jooksevremont. 88

Transport. 89

Ladustamine 89

Abirikete korral 89

Garantii 89

Tehnilised andmed 90

EL vastavusdeklaratsioon. 90

Üldised juhised

Lugege enne seadme esmakordset kasutamist seda originaalkasutusjuhendit ja

ohutusjuhiste peatükki. Toimige neile vastavalt.

Hoidke need hilisemaks kasutamiseks või järgmise omaniku jaoks alles.

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad.

Utiliseerige pakendid keskkonnasäästlikult

Elektrilised ja elektronilised seadmed sisaldavad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või õli, mis võivad vale ümberkäimise või vale utiliseerimise korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Elektrilised ja elektroonilised seadmed sisaldavad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi, näiteks...

Pärast kasutuselt kõrvaldamist võivad akud ja patareid, mis on valesti käideldud või valesti utiliseeritud, kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadet ei tohi utiliseerida koos olmeprügiga.

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja törgeteta töö.

Ohutasemed

△OHT

Viide vahetult ähvardavale ohule, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.

HOIATUS

Viide vahetult ähvardavale ohule, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.

HOIATUS

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.

ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada varakahjusid.

Üldist

Ohtude vältimiseks inimestele, loomadele ja varale tuleb enne seadme kasutusele võtmist kindlasti läbi lugeda ja järgida järgmisi dokumente:

• kasutusjuhend koos kõigi ohutusjuhistega
• seadusandja vastavaid riiklikke eeskirju. Teeninduses peab operaator tagama, et kasutajaid teavitatakse selgelt nähtavate märkide abil järgmisest:
• võimalikest ohtudest, ohutusseadistest ja seadme kasutamisest.

Käsitsemine

△HOIATUS

Vähemalt 8-aastased lapsed ning vähenenud füüsiliste, sensoorsete või vaimsete võimetega või puuduvate kogemuste ja teadmistega isikud tohivad seda kasutada ainult korrektse järelevalve all, kui nende ohutuse eest vastutav isik on neid seadme ohutu kasutamise osas juhendanud ning nad on aru saanud sellest tulenevatest ohtudest. Lapsed ei tohi seadmega mängida. - Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada. - Hoidke seadme ümbrus alati puhas ning õli- ja rasvavaba.

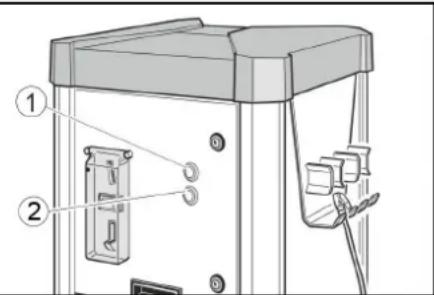

Käitumine hädaolukorras

1. Vajutage nuppu „STOP".

Nupp STOP

Seadmel olevad sümbolid

△OHT

Oht elektripinge tõttu.

Ärge avage ühtegi sel viisil märgistatud kaant.

HOIATUS

Seade on mõeldud sõidukite rehvirõhu reguleerimiseks juurdepumpamise või väljalaskmise teel.

Kasutamine plahvatusohtlikes piirkondades on keelatud.

Kasutamise ajal peab uks olema suletud ja kate peale pandud.

See seade sobib tööstuslikuks kasutuseks.

Kalibreerimisnõue

Seadme versioonide AT-C ja AT-C Fp rehvide täitmissüsteem on kalibreeritud ning seda peab pärast paigaldamist ja seejärel iga 2 aasta tagant kontrollima vastutav kalibreerimisasutus.

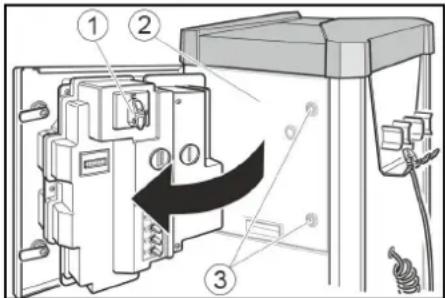

Käikuvõitmine

1. Lülitage kohapealne toiteallikas sisse.
2. Avage lukud.

①Pealüliti ②Uks ③Lukk 3. Seadke pealüliti asendisse "ON". Nupp "STOP" vilgub, kui seade töötab. 4. Sulgege uks.

Käsitsemine

AW, AW Fp käsitsemine

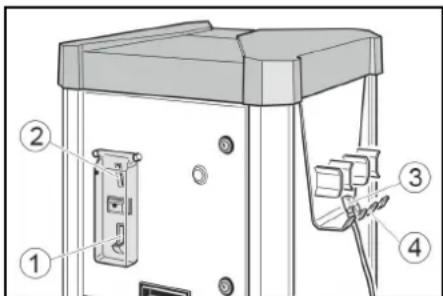

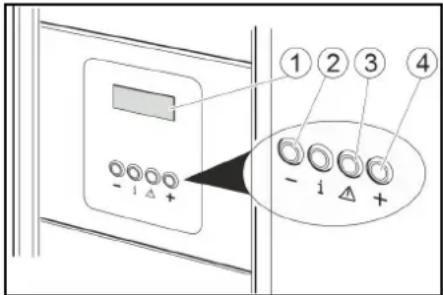

Käsitsemiselemendid

Müntide tagastamine (2)Mündipilu (3)Voolikuhoidja (4)Ventili otsak

1. Seadistage ekraanil rehvi soovitud rõhk nuppude + ja - abil.

1. Kinnitage ventiili otsak rehvi ventiilile.

1. Oodake, kuni kostub helisignaal, mis annab märku soovitud rehvirõhu saavutamisest.

1. Eemaldage ventiili otsak.

1. Pange ventiili otsak juhtmehoidikusse.

Tühjade rehvide täitmine

Kui rehvides ei ole rõhku, ei pruugi seade ära tunda, et ventiili otsak on ventiilile asetatud.

1. Laske õhku avasse.
2. Seadistage ekraanil rehvi soovitud rõhk nuppude + ja - abil.
3. Kinnitage ventiili otsak rehvi ventiilile.

1. Vajutage nuppu "Tühjenda rehv".
2. Oodake, kuni kostub helisignaal, mis annab märku soovitud rehvirõhu saavutamisest.
3. Eemaldage ventiili otsak.

1. Pange ventiili otsak juhtmehoidikusse.

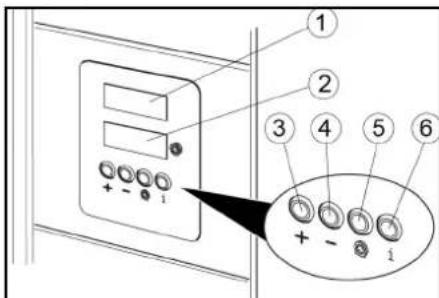

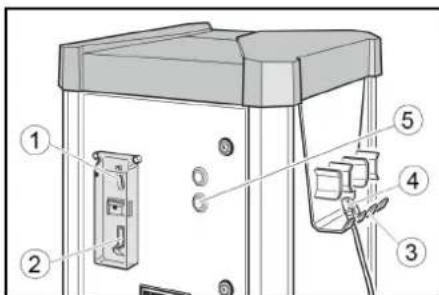

AW-C, AW-C Fp käsitsemine Käsitsemiselemendid

①Müntide tagastamine (2)Mündipilu ③Voolikuhoidja (4) Ventiili otsak ⑤Nupp START

①Sihtrõhu kuva

(2) Rehvirokuva

(3) Nupp + Nupp ⑤ Tühja rehvi nupp 6Ilma funktsioonita

Rehvirõhu kontrollimine

1. Laske õhku mundiavasse.

1. Vajutage nuppu START.

1. Oodake, kuni kostub helisignaal, mis annab märku soovitud rehvirõhu saavutamisest.

1. Eemaldage ventiili otsak.

1. Pange ventiili otsak juhtmehoidikusse.

Tühjade rehvide täitmine

Kui rehvides ei ole õhku, ei pruugi seade ära tunda, et ventiili otsak on ventiilile asetatud.

1. Laske õhku mundiavasse.

1. Vajutage nuppu START.

1. Oodake, kuni kostub helisignaal, mis annab märku soovitud rehvirõhu saavutamisest.
2. Eemaldage ventiili otsak.

1. Pange ventiili otsak juhtmehoidikusse.

Seaded

Töötamise ajaseadistamine

Märkus

Seadistatav töötamise aeg kehtib järgmiste müntide sisestamisel:

50 eurosenti, 50 Briti penni, 1 Šveitsi frank

1 Poola zlott, 5 Norra krooni

Teiste müntide kasutamiseks võib teha seadistusi klienditeenindus.

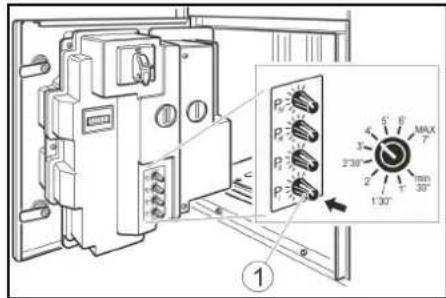

1. Seadke tööaeg pöördnupuga P I. Võimalik seadistusvahemik 30 sekundit kuni 7 minutit.

①Pöördnupp P I

Märkus

Pöördnuppudel P II, P III ja P IV ei ole mingit funktsiooni.

Külmakaitse

Seade koos külmakaitsega

1. Kui temperatuur jääb alla +5°C, pange külmakaitse lüliti asendisse „ON".

Külmakaitse lüliti

TÄHELEPANU

Kahjustusoht

Külmakaitse on aktiivne vaid siis, kui pealüliti on asendis „ON".

Külmakaitse aktiveerimisel kontrollige, kas pealüliti on asendis „ON".

Märkus

Külmakaitse küttel ei ole termostaati. Sisselülitatud olekus on küte pidevalt sees.

Seade ilma külmakaitseta

Ilma külmakaitseta seade tuleb külmaohu korral läbi viia käigustvõtmine.

Käigustvõtmine

1. Laske kondensaat suruõhupaagist välja (vt jaotist "Hooldustööd").
2. Seadke pealüliti asendisse "OFF".

Hooldus ja jooksevremont

Iga päev

1. Tühjendage mündikassett (vt „Hooldustööd").
2. Kontrollige seadme üldist seisukorda.
3. Kontrollige ventiili otsaku seisukorda.
4. Kontrollige voolikute seisukorda.
5. Avage alumine kate ja kontrollige kompressori seisukorda.
6. Vahetage kahjustatud osad välja.

Iga nädal

1. Puhastage seadme pealispind.
2. Laske kondensaat suruõhupaagist välja (vt jaotist „Hooldustööd").

Hooldus iga 2 aasta järel

Ainult AT-C, AT-C Fp puhul 1. Laske rehvipumba rõhumõõteseade kalibreerida kalibreerimisasutuses.

Hooldustööd

Mündisahtli tühjendamine

1. Avage uks.

Kondensaadi väljalaskmine

1. Võtke ära eesmine kate.

Kate ② Kondensaadi äravooluklapp

1. Hoidke kondensaadi äravooluklappi kanali või kogumisanuma kohal.

△HOIATUS

Vigastusoht, kahjustusoht

Kondensaadi äravooluklapist väljuv vesi võib põhjustada vigastusi või kahjustusi. Ärge kunagi suunake kondensaadi äravooluklappi inimeste, loomade, seadme ega elektriliste komponentide suunas. 3. Avage aeglaselt kondensaadi äravooluklapp ja tühjendage kondensaat. 4. Sulgege kondensaadi äravooluklapp. 5. Pange eesmine kate tagasi.

Transport

ETTEVAATUS

Vigastusoht, kahjustusoht

Pidage transportimisel silmas seadme kaalu.

1. Sõidukites transportimisel kindlustage seade vastavalt kehtivatele direktiividele libisemise ja ümberkukkumise vastu.

Ladustamine

ETTEVAATUS

Vigastus- ja kahjustusoht

Pidage ladustamisel silmas seadme kaalu.

Abirikete korral

△OHT

Oht elektrilöögi tõttu.

Enne seadmega töötamist seadke pealüliti asendisse "OFF" ja lahutage kohapealne toide.

Seade ei tööta

• Kontrollige paigaldatud toiteallikat. Seadke pealüliti asendisse "ON". Võtke ühendust klienditeenindusega.

Seade ei käivitu, kui ventiili otsak on rehviga ühendatud.

• Kontrollige, kas ventiili otsak on õigesti paigaldatud.
• Kontrollige vooliku ja ventiili otsaku seisukorda.

Rike teavitusega displeil

Viga Pöhjus Körvalidamine
ER1 Ebaühtlane rōhu mõötmine	katkise ventilili otsaku või vooliku tõttu.	● Vahetage ventilili onsak. ● Vahetage voolik.
ER2, ER7 Öhurõhk on liiga madal.	Ebaühtlane rōhu mõötmine katkise ventilili otsaku või vooliku tõttu.	● Kontrollige ùhurõhku manomeetrilt, vajadusel reguleerig rige rõhureduktorit. ● Vahetage ventilili onsak. ● Vahetage voolik.
ER3	Öhurõhk on liiga madal.	● Kontrollige rōhku manomeetrilt, vajadusel reguleerige rõhureduktorit.
ER4	Öhurõhk on liiga kõrge.	● Kontrollige rōhku manomeetrilt, vajadusel reguleerige rõhureduktorit.
ER5	Toiteallikas on häiritud.	● Võtke ühendust klienditeenindusega.
ER6, ER8, ER9, ERU, ERB	Rike elektronikas.	● Võtke ühendust klienditeenindusega.
ERP Ventiili onsak läks tãispumpamisel lahti. Öhurõhk pole stabilne.	● Kontrollige, kas ventilili onsak on ùigesti paigaldatud. ● Kontrollige rõhku manomeetrilt, vajadusel reguleerige rõhureduktorit.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantijuhtumil pöör

duge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole.

(Aadress tagaküljel)

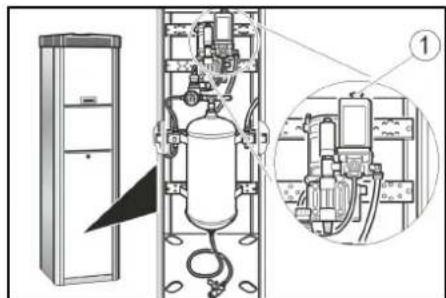

Puudub suruõhk

Vajutage nuppu, tühjendage õhk. - Tõmmake kompressori sisselülitamise nuppu ülespoole.

① Kompressori sisselülitamise nupp - Kompressor on ülekuumenenud: Oodake, kuni kompressor on maha jahtunud.

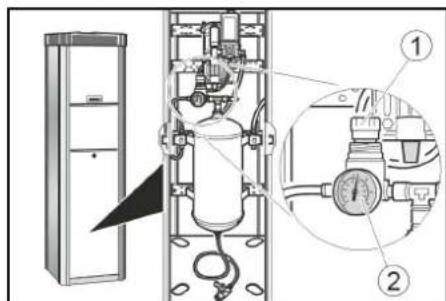

Õhurõhk on liiga madal

• Kontrollige manomeetrilt rõhku. Vajadusel reguleerige rõhureduktor uuesti.

Rõhureduktor Manomeeter

Tehnilised andmed

Elektrühendus

Vörgupinge V 230
Faas ~ 1
Sagedus	Hz	50
Tarbitav võimsus	W	450
Kaitselik		IP44

Suruõhk

Edastuskogus	I/min	100
Röhk	MPa	0,1...0,8

Ümbristingimused

Temperatuur külmakait- sega	°C	-10...+40
Temperatuur ilma kül- makaitseta	°C	+5...+40
Öhuniiskus	%	10...80

Müraemissioon

Helirohutase LpA	dB(A)	<70
Heliovöimsustase LWA + Ebakindlus KWA	dB(A)	76,8

Helivõimsustase LWA ^+ dBA4

Ebakindlus KWA

Mõõtmed ja kaal

Kaal	kg	55
Pikkus	mm	423
Laius	mm	423
Körgus	mm	1550

Õigus tehnilisteks muudatusteks.

EL vastavusdeklaratsioon

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja konstruktsiooni põhjal ning meie poolt turule viidud teostuses EL direktiivide asjaomastele põhilistele ohutus- ja tervisenõuetele.

Masinal meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse.

Toode: Rehvipump

Tüüp: AT, AT Fp, AT-C, AT-C Fp

Asjaomased EL direktiivid

2006/42/EÜ

2014/35/EL

2014/30/EL

Dokumentatsioonivolinik: Gianmarco Stra MTM Hydro Srl

Via Moglia, 33

12062 Cherasco (CN) - Itaalia

Tel [phone]
