ATC Fp - Pompe Kärcher - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Gonfiatore di pneumatici professionale
Marca	Kärcher
Modello	ATC Fp
Alimentazione elettrica	230 V, 50 Hz, monofase
Potenza collegata	450 W
Tipo di protezione	IP44
Portata d'aria compressa	100 l/min
Pressione di esercizio	0,1 a 0,8 MPa
Dimensioni (L × l × h)	423 × 423 × 1550 mm
Peso	55 kg
Temperatura di funzionamento (con antigelo)	-10 °C a +40 °C
Temperatura di funzionamento (senza antigelo)	+5 °C a +40 °C
Umidità dell'aria ambiente	10 a 80 %
Livello di pressione acustica LpA	<70 dB(A)
Livello di potenza acustica LWA	76,8 dB(A)
Funzioni principali	Gonfiaggio e controllo pressione pneumatici, pezzi opzionali, display digitale
Funzione pneumatico forato	Sì, pulsante dedicato
Manutenzione quotidiana	Scaricare la condensa, controllare lo stato dei flessibili e del bocchettone
Manutenzione settimanale	Pulire l'esterno
Taratura	Ogni 2 anni da un ente autorizzato
Protezione antigelo	Sì, interruttore dedicato (accessibile)
Sicurezza	Arresto di emergenza, istruzioni elettriche e superfici calde
Utilizzo	Professionale, pagamento con monete

Domande frequenti - ATC Fp Kärcher

Come utilizzare il gonfiatore di pneumatici ATC Fp?

Inserire una moneta nella fessura, regolare la pressione desiderata con i tasti + e -, fissare il bocchettone sulla valvola del pneumatico. Un segnale acustico indica che la pressione è raggiunta. Rimuovere il bocchettone e riporlo.

Cosa fare se il pneumatico è completamente sgonfio?

Inserire una moneta, regolare la pressione, fissare il bocchettone sulla valvola, quindi premere il pulsante « Pneumatico forato ». Attendere il segnale acustico.

Come scaricare la condensa del compressore?

Rimuovere il coperchio anteriore, posizionare un contenitore sotto la valvola di scarico, aprire lentamente la valvola per evacuare la condensa, quindi richiudere e riposizionare il coperchio.

Cosa significa il messaggio di errore ER1?

ER1 indica una misurazione di pressione instabile dovuta a un bocchettone o flessibile difettoso. Sostituire il pezzo interessato.

Come attivare la protezione antigelo?

A temperature inferiori a +5 °C, portare l'interruttore di protezione antigelo su « ON ». L'interruttore principale deve essere anch'esso in posizione ON.

Quale manutenzione settimanale è necessaria?

Pulire l'esterno dell'apparecchio e scaricare la condensa dal serbatoio dell'aria compressa.

Quali monete sono accettate dal sistema di pagamento?

Per impostazione predefinita: 50 centesimi di euro, 50 pence britannici, 1 franco svizzero, 1 zloty polacco, 5 corone norvegesi. Altre monete possono essere configurate dal servizio assistenza.

Come regolare la durata di funzionamento?

Utilizzare il pulsante rotativo P I per regolare la durata da 30 secondi a 7 minuti. Gli altri pulsanti (P II, P III, P IV) sono senza funzione.

L'apparecchio non si avvia dopo aver collegato il bocchettone, cosa fare?

Verificare il fissaggio del bocchettone, lo stato del flessibile, quindi premere il pulsante « Pneumatico forato ». Se il problema persiste, contattare il servizio assistenza.

Dove posso trovare pezzi di ricambio?

Utilizzare esclusivamente pezzi originali Kärcher. Consultare il sito www.kaercher.com o contattare il proprio rivenditore autorizzato.

MANUALE UTENTE ATC Fp Kärcher

Avvertenze generali 13

Tutela dell'ambiente 13

Accessori e ricambi 13

Avvertenze di sicurezza 13

Messa in funzione 13

Uso 13

Impostazioni 14

Antigelo 15

Messa fuori servizio 15

Cura e manutenzione 15

Trasporto 15

Stoccaggio 15

Guida alla risoluzione dei guasti 15

Garanzia 16

Dati tecnici 16

Dichiarazione di conformità UE.

Avvertenze generali

Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni per l'uso

originali e il capitolo sulle avvertenze di sicurezza. Agire secondo quanto indicato nelle istruzioni.

Conservare le presenti istruzioni per consultarle in un secondo tempo o per consegnarle a successivi proprietari.

Tutela dell'ambiente

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, simulatori oppure olio che, se usati o smaltiti scorrettamente, possono costituire potenziale pericolo per la salute umana e l'ambiente. Questi componenti sono necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle componenti contenute (REACH)

Informazioni aggiornate sulle componenti contenute sono disponibili all'indirizzo: www.kaercher.com/REACH

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Avvertenze di sicurezza

Livelli di pericolo

PERICOLO

• Indica un pericolo imminente che determina lesioni gravi o la morte.

△AVVERTENZA

• Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.

△PRUDENZA

• Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

• Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Generale

Per evitare pericoli per le persone, gli animali e le cose, leggere la seguente documentazione prima di mettere in funzione l'apparecchio e rispettare:

• le istruzioni per l'uso
• tutte le istruzioni per la sicurezza
• le relative prescrizioni nazionali del legislatore

Nel funzionamento self-service, l'operatore deve assicurarsi che gli utenti siano informati mediante segnali chiaramente visibili su:

• possibili pericoli e dispositivi di sicurezza
• l'utilizzo dell'apparecchio.

Funzionamento

△AVVERTIMENTO

• Questo apparecchio può essere usato da bambini di età inferiore agli 8 anni, da persone con limitate capacità fisiche, sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dell'apparecchio, solo se queste vengono supervisionate oppure se hanno ricevuto istruzioni su come usare in sicurezza l'apparecchio e se hanno compreso i pericoli derivanti dall'uso.
• Ai bambini non è consentito giocare con l'apparecchio.
• La pulizia e la manutenzione da parte dell'utente non devono essere eseguite dai bambini senza sorveglianza.
• Mantenere sempre l'area intorno al dispositivo pulita e priva di olio e grasso.

Comportamento in caso di pericolo

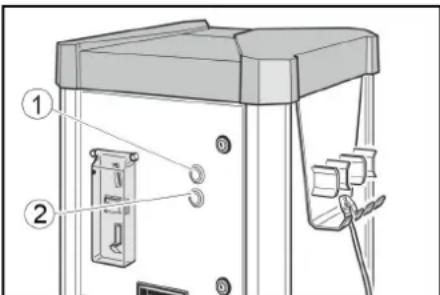

1. In caso di emergenza, premere il tasto STOP.

①Tasto "STOP" ②Tasto "START", solo per AT-C e AT-C Fp

Simboli riportati sull'apparecchio

PERICOLO

Pericolo causato da tensione

elettrica.

Non aprire i coperchi contrassegnati in questo modo.

△AVVERTIMENTO

Pericolo di scottature a causa delle superfici calde.

Non toccare i componenti con questo simbolo.

Impiego conforme alla destinazione

L'apparecchio serve per regolare la pressione degli pneumatici di automezzi pompando o scaricando la pressione.

È vietato utilizzare l'apparecchio in aree potenzialmente a rischio di esplosione.

Durante l'esercizio, lo sportello deve essere chiuso e la copertura deve essere montata.

Questo apparecchio è destinato all'uso commerciale.

Obbligo di taratura

Il sistema di gonfiaggio degli pneumatici delle versioni e del dispositivo AT-CeAT-C Fp è tarato e deve essere controllato dall'ufficio metrico responsabile dopo l'installazione e successivamente ogni 2 anni.

Messa in funzione

1. Accendere l'alimentazione in loco.
2. Aprire le serrature.

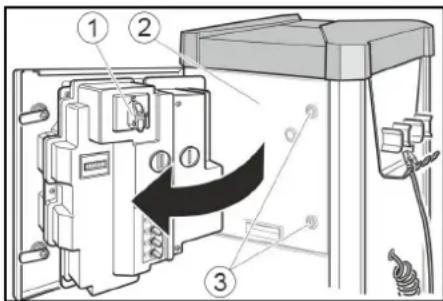

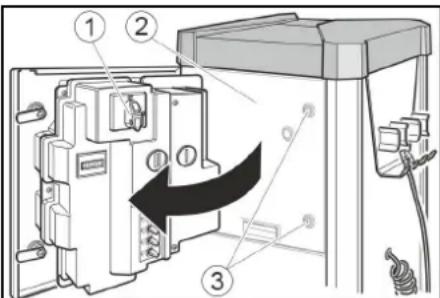

Interruttore principale Sportello 3 Serratura 3. Posizionare l'interruttore principale su "ON". Il pulsante "STOP" lampeggia quando il dispositivo è in funzione. 4. Chiudere la porta.

Uso

Esercizio AW, AW Fp

Elementi di comando

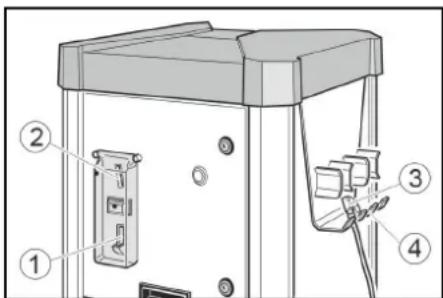

(1) Restituzione monete (2) Introduzione delle monete (3) Supporto per tubo flessibile (4) Connettore della valvola

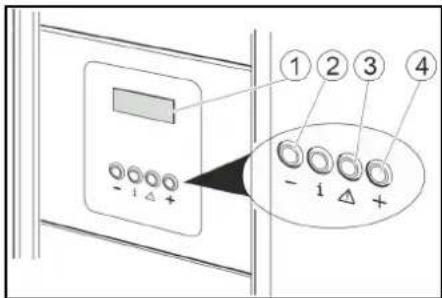

Display (2) Tasto - (3) Tasto pneumatico sgonfio (4) Tasto +

Controllare la pressione degli pneumatici

1. Inserire una moneta nell'apposita fessura.

1. Regolare la pressione nominale degli pneumatici con i tasti + e - sul display.

1. Fissare il connettore alla valvola dello pneumatico.

1. Attendere finché un segnale acustico non indica il raggiungimento della pressione nominale dello pneumatico.

1. Rimuovere il connettore della valvola.

1. Agganciare il connettore della valvola al portatubo.

Gonfiaggio pneumatici completamente sgonfi

Se lo pneumatico non ha pressione, l'apparecchio potrebbe non rilevare l'inserimento del connettore nella valvola.

1. Inserire una moneta nell'apposita fessura.

1. Regolare la pressione nominale degli pneumatici con i tasti + e - sul display.

1. Fissare il connettore alla valvola dello pneumatico.

1. Premere il tasto "pneumatico sgonfio".
2. Attendere finché un segnale acustico non indica il raggiungimento della pressione nominale dello pneumatico.

1. Rimuovere il connettore della valvola.

1. Agganciare il connettore della valvola al portatubo.

Esercizio AW-C, AW-C Fp Elementi di lavoro

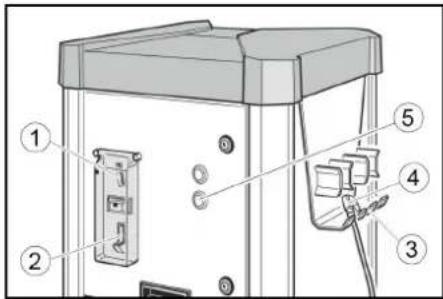

(1) Restituzione monete (2) Introduzione delle monete (3) Supporto per tubo flessibile (4) Connettore della valvola (5) Tasto START

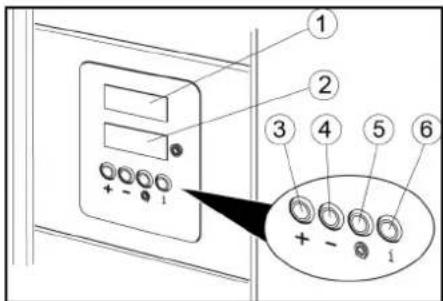

(1) Visualizzazione della pressione nominale (2) Visualizzazione della pressione degli pneumatici (3) Tasto + (4) Tasto - (5) Tasto pneumatico sgonfio (6) Senza funzione

Controllare la pressione degli pneumatici

1. Inserire una moneta nell'apposita fessura.

1. Premere il tasto START.

1. Regolare la pressione nominale degli pneumatici con i tasti + e - nella visualizzazione della pressione nominale (display superiore).

1. Fissare il connettore alla valvola dello pneumatico. La visualizzazione della pressione degli pneumatici (display inferiore) mostra la pressione degli pneumatici.

1. Attendere finché un segnale acustico non indica il raggiungimento della pressione nominale dello pneumatico.

1. Rimuovere il connettore della valvola.

1. Agganciare il connettore della valvola al portatubo.

Gonfiaggio pneumatici completamente sgonfi

Se lo pneumatico non ha pressione, l'apparecchio potrebbe non rilevare l'inserimento del connettore nella valvola.

1. Inserire una moneta nell'apposita fessura.

1. Premere il tasto START.

1. Regolare la pressione nominale degli pneumatici con i tasti + e - nella visualizzazione della pressione nominale (display superiore).

1. Fissare il connettore alla valvola dello pneumatico. La visualizzazione della pressione degli pneumatici (display inferiore) mostra la pressione degli pneumatici.

1. Premere il tasto "pneumatico sgonfio".

1. Attendere finché un segnale acustico non indica il raggiungimento della pressione nominale dello pneumatico.

1. Rimuovere il connettore della valvola.

1. Agganciare il connettore della valvola al portatubo.

Impostazioni

Nota

Impostazione del tempo di esecuzione

Il tempo di esecuzione regolabile vale per l'introduzione di una delle seguenti monete:

50 centesimi di Euro, 50 pence inglesi, 1 franco svizzero, 1 zloty polacco, 5 corone norvegesi

Altre monete possono essere impostate dal servizio di assistenza clienti.

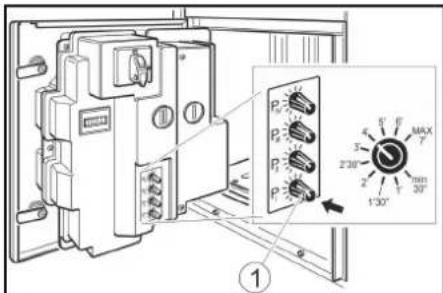

1. Impostare il tempo di esecuzione con la manopola P I.

Possibile gamma di regolazione da 30 secondi a 7 minuti.

1. Manopola P I

Nota

Le manopole P II, P III e P IV non hanno funzioni.

Antigelo

Apparecchio con protezione antigelo

1. In caso di temperature inferiori a +5 °C, ruotare il tasto di protezione antigelo su "ON".

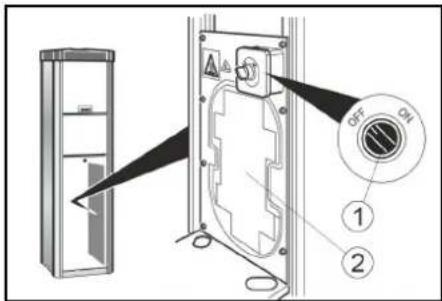

① Interruttore antigelo

② Resistenza antigelo

ATTENZIONE

Pericolo di danneggiamento

La protezione antigelo è attiva solo quando anche l'interruttore principale è posizionato su "ON".

Quando si attiva la protezione antigelo, controllare se l'interruttore principale è in posizione "ON".

Nota

La resistenza antigelo non è controllata da un termostato. Ad apparecchio acceso, il riscaldamento è sempre in funzione.

Apparecchio senza protezione antigelo

Per gli apparecchi senza protezione antigelo, in caso di pericolo di gelo occorre effettuare una "messa fuori servizio".

Messa fuori servizio

1. Scaricare la condensa nel serbatoio dell'aria compressa (vedere "Lavori di manutenzione").
2. Posizionare l'interruttore principale su "OFF".

Cura e manutenzione

Ogni giorno

1. Svuotare la cassetta delle monete (vedere "Lavori di manutenzione").
2. Verificare le condizioni generali del dispositivo.
3. Verificare lo stato del connettore della valvola.
4. Controllare lo stato del flessibile.
5. Aprire la copertura inferiore e verificare lo stato del compressore.
6. Far sostituire i componenti danneggiati.

Ogni settimana

1. Pulire l'esterno del dispositivo.
2. Scaricare la condensa nel serbatoio dell'aria compressa (vedere "Lavori di manutenzione").

Manutenzione agli 2 anni

Solo per AT-C, AT-C Fp 1. Far tarare il misuratore di pressione del gonfiatore per pneumatici dall'ufficio metrico.

Lavori di manutenzione

Svuotamento della cassetta delle monete

1. Aprire lo sportello.

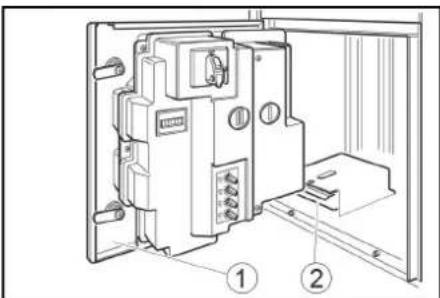

① Sportello ② Cassetta delle monete 2. Estrarre e svuotare la cassetta delle monete.

Scaricare la condensa

1. Rimozione della copertura.

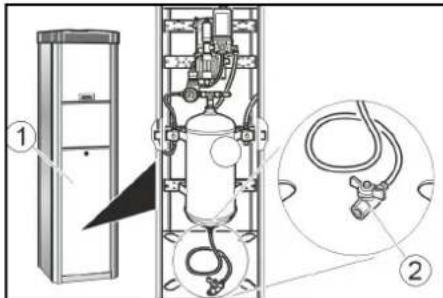

① Copertura ② Valvola di scarico condensa 2. Tenere la valvola di scarico della condensa su un tino o un recipiente di raccolta.

△ AVVERTIMENTO

Pericolo di lesioni e danneggiamento. Il getto d'acqua che fuoriesce dalla valvola di scarico condensa può causare lesioni o danni.

Non puntare mai la valvola di scarico condensa su persone, animali, dispositivo o componenti elettrici.

1. Aprire lentamente la valvola di scarico condensa e scaricare la condensa.
2. Chiudere la valvola di scarico condensa.
3. Applicare la copertura.

Trasporto

△PRUDENZA

Pericolo di lesioni e danneggiamento.

Nel trasporto osservare il peso dell'apparecchio.

1. Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Stoccaggio

△PRUDENZA

Pericolo di lesioni e di danneggiamento. Nello stoccaggio, osservare il peso dell'apparecchio.

Guida alla risoluzione dei

guasti

PERICOLO

Pericolo di scossa elettrica.

Prima di lavorare sul dispositivo, posizionare l'interruttore principale su "OFF" e scollegare l'alimentazione in loco.

L'apparecchio non funziona

• Verificare l'alimentazione sul posto.
• Posizionare l'interruttore principale su "ON".
• Contattare il servizio di assistenza clienti.

L'apparecchio non si avvia dopo aver collegato il connettore della valvola allo pneumatico.

• Verificare che il connettore della valvola sia inserito correttamente.
• Controllare lo stato del tubo flessibile e del connettore della valvola.

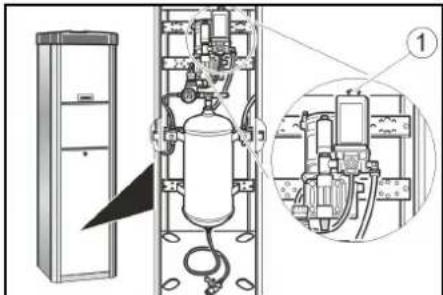

• Premere il tasto "pneumatico sgonfio". Aria compressa assente
• Tirare verso l'alto il pulsante di accensione del compressore.

Tasto di accensione del compressore

La pressione dell'aria è troppo bassa

• Il compressore è surriscaldato: attendere che il compressore si sia raffreddato.
• Controllare la pressione sul manometro. Se necessario, regolare nuovamente il riduttore di pressione.

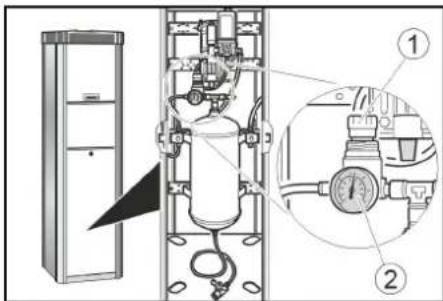

Riduttore di pressione ② Manometro

Difetti con visualizzazione nel display

Errone Causa Correzione
ER1 Misurazione instabile della	pressione da parte del connettore della valvola o del flessibile difettosi	Sostituire il connettore della valvola.Sostituire il flessibile.
ER2, ER7 La pressione dell'aria	è troppo Bassa.Misurazione instabile della pressione da parte del connettore della valvola o del flessibile difettosi.	Controllare la pressione dell'aria sul manometro, all'occorrenza regolare il riduttore di pressione.Sostituire il connettore della valvola.Sostituire il flessibile.
ER3	La pressione dell'aria è troppo Bassa.	Controllare la pressione sul manometro, all'occorrenza regolare il riduttore di pressione.
ER4	La pressione dell'aria è troppo alta.	Controllare la pressione sul manometro, all'occorrenza regolare il riduttore di pressione.
ER5	L'alimentazione di tensione è difettosa.	Contattare il servizio di assistenza clienti.
ER6, ER8, ER9, ERU, ERB	Malfunzionamento dell'elettronica.	Contattare il servizio di assistenza clienti.
ERP	Il connettore della valvola si è allentato durante il gonfiaggio.La pressione dell'aria non è stabile.	Verificare che il connettore della valvola sia inserito correttamente.Controllare la pressione sul manometro, all'occorrenza regolare il riduttore di pressione.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti alla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Dati tecnici

Collegamento elettrico
Tensione di rete	V	230
Fase	~	1
Frequenza	Hz	50
Potenza assorbita alla rete	W	450
Grado di protezione		IP44
aria compressa
Portata	l/min	100
Pressione	MPa	0,1...0,8

Condizioni ambientali

Temperatura con prote- ℃ -10...+40 zione antigelo
Temperatura除去 pro- ℃ +5...+40 tezione antigelo
Umidità dell'aria	%	10...80
Emissione sonora
Livello di pressione acu- dB(A) <70 stica LpA
Livello di potenza acu- dB(A) 76,8 stica LWA + incertezza KWA
Livello di potenza acu- dB(A) 4 stica LWA + incertezza KWA

Dimensioni e pesi
Peso	kg	55
Lunghezza	mm	423
Larghezza	mm	423

Altezza mm 1550

Con riserva di modifiche tecniche.

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde la sua validità. Prodotto: Gonfiatore per pneumatici Tipo: AT, AT Fp, AT -C, AT -C Fp

Direttive UE pertinenti

2006/42/CE

2014/35/UE

2014/30/UE

Responsabile della documentazione: Gianmarco Stra

MTM Hydro Srl

Via Moglia, 33

12062 Cherasco (Cn) - Italia

Tel. [phone]

Fax [phone]

C.F./R.I./P.IVA/V.A.T.: IT 02469390047

Cap. Soc. € 255.000 - REA CN-178422

CCIAA

[e-mail]

PEC: [e-mail]

www.mtmhydro.it

Cherasco, 01/09/2018

Indice

La funzione di ricircolo dell'aria è utilizzata per la pulizia dell'aria nell'abitacolo dei veicoli con climatizzazione o rimozione dell'aria. È vietato il funzionamento in aree dove sussiste rischio di esplosione. Durante il funzionamento, la portata deve essere chiusa e il coperchio posizionato. Questa funzione è adatta per uso professionale.

Il sistema di mantenimento dei livelli di pressione delle versioni AT-C e AT-C Fp si basa su controlli effettuati dal servizio di assistenza per la verifica dell'installazione e successivamente ogni due anni.

Prima messa in funzione

1. Attivare il pressostato. 2. Aprire le valvole.
