Ürün Tipi	Profesyonel Lastik Şişirme Makinesi
Marka	Kärcher
Model	ATC Fp
Elektrik Beslemesi	230 V, 50 Hz, tek fazlı
Bağlı Güç	450 W
Koruma Türü	IP44
Basınçlı Hava Debisi	100 l/dk
İşletme Basıncı	0,1 - 0,8 MPa
Boyutlar (UxGxY)	423 × 423 × 1550 mm
Ağırlık	55 kg
Çalışma Sıcaklığı (antifrizli)	-10°C ila +40°C
Çalışma Sıcaklığı (antifrizsiz)	+5°C ila +40°C
Ortam Hava Nemi	%10 - %80
Ses Basıncı Seviyesi LpA	<70 dB(A)
Ses Gücü Seviyesi LWA	76,8 dB(A)
Ana Fonksiyonlar	Lastik şişirme ve basınç kontrolü, opsiyonel parçalar, dijital ekran
Patlak Lastik Fonksiyonu	Evet, özel düğme
Günlük Bakım	Kondensatı boşaltın, hortumların ve ucun durumunu kontrol edin
Haftalık Bakım	Dış yüzeyi temizleyin
Kalibrasyon	Her 2 yılda bir yetkili büro tarafından
Antifriz Koruması	Evet, özel anahtar (erişilebilir)
Güvenlik	Acil durdurma, elektrik talimatları ve sıcak yüzeyler
Kullanım	Profesyonel, madeni para ile ödeme

Sık sorulan sorular - ATC Fp Kärcher

ATC Fp lastik şişirme makinesi nasıl kullanılır?

Yarığa bir madeni para yerleştirin, + ve - tuşlarıyla istenen basıncı ayarlayın, ucu lastik valfine takın. Basınca ulaşıldığında bir sesli sinyal duyulur. Ucu çıkarın ve asın.

Lastik tamamen düzse ne yapmalı?

Bir madeni para yerleştirin, basıncı ayarlayın, ucu valfe takın, ardından « Patlak Lastik » düğmesine basın. Sesli sinyali bekleyin.

Kompresörün kondensatı nasıl boşaltılır?

Ön kapağı çıkarın, tahliye vanasının altına bir kap yerleştirin, vanayı yavaşça açarak kondensatı boşaltın, ardından vanayı kapatın ve kapağı tekrar takın.

ER1 hata mesajı ne anlama gelir?

ER1, arızalı bir uç veya hortum nedeniyle dengesiz basınç ölçümünü gösterir. İlgili parçayı değiştirin.

Antifriz koruması nasıl etkinleştirilir?

+5°C'nin altındaki sıcaklıklarda, antifriz koruma anahtarını « AÇIK » konumuna getirin. Ana anahtar da AÇIK konumunda olmalıdır.

Hangi haftalık bakım gereklidir?

Cihazın dış yüzeyini temizleyin ve basınçlı hava deposundaki kondensatı boşaltın.

Ödeme sistemi hangi madeni paraları kabul eder?

Varsayılan olarak: 50 euro cent, 50 İngiliz pennisi, 1 İsviçre frangı, 1 Polonya zlotisi, 5 Norveç kronu. Diğer madeni paralar müşteri hizmetleri tarafından yapılandırılabilir.

Çalışma süresi nasıl ayarlanır?

P I döner düğmesini kullanarak süreyi 30 saniyeden 7 dakikaya ayarlayın. Diğer düğmeler (P II, P III, P IV) işlevsizdir.

Ucu bağladıktan sonra cihaz çalışmıyor, ne yapmalıyım?

Ucun sabitlenmesini ve hortumun durumunu kontrol edin, ardından « Patlak Lastik » düğmesine basın. Sorun devam ederse müşteri hizmetleri ile iletişime geçin.

Yedek parçaları nereden bulabilirim?

Yalnızca Kärcher orijinal parçalarını kullanın. www.kaercher.com adresini ziyaret edin veya yetkili satıcınızla iletişime geçin.

KULLANIM KILAVUZU ATC Fp Kärcher

Aksesuarlar ve yedek parçalar. 46

Güvenlik bilgileri. 46

İşletmeye alma. 46

Kullanım 46

Ayarlar 47

Antifriz 47

Kullanım dışına alma 47

Bakım ve koruma 47

Taşıma 48

Depolama 48

Arıza durumunda yardım 48

Garanti 48

Teknik bilgiler 49

AB Uygunluk Beyanı 49

Genel uyarılar

Cihazın ilk kullanımı öncesinde bu orijinal işletim kılavuzunu ve güvenlikle ilgili bilgilerin yer aldığı bölümü okuyun.

Bu bilgilere göre hareket edin.

Daha sonraki kullanımlar ve sizden sonraki kullanıcılar için bu kılavuzu muhafaza edin.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış imha edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir.

İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.com/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalışmasını sağlar. Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Güvenlik bilgileri

Tehlike kademeleri

TEHLİKE

• Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı.

UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

TEDBİR

• Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DİKKAT

• Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Genel hususlar

Kişiler, hayvanlar ve maddi hasara yönelik tehlikeleri önlemek için cihazı işletime almadan önce mutlaka aşağıdakileri belgeleri okuyun ve bunlara uyun:

İşletim kılavuzu, Tüm güvenlik bilgileri, Yasa koyucunun ilgili ulusal yönetmelikleri

Kendi kendine kullanım işletiminde işletmeci, kullanıcının açıkça görülür bilgi levhaları ile şu konular hakkında bilgilendirilmelidir:

• olası tehlikeler, emniyet düzenekleri,
• cihazın kumandası.

Kumanda etme

△UYARI

• En az 8 yaşından büyük çocuklar ve fiziksel, duyusal veya zihinsel kabiliyetleri azalmış veya deneyim ve bilgi eksikliği olan kişiler, yalnızca düzgün şekilde gözetim altında tutulmaları, güvenlik konusunda eğitilmiş bir kişi tarafından cihazın güvenli kullanımı ile ilgili talimat almaları ve ortaya çıkan tehlikeleri anlamaları durumunda cihazı kullanabilirler.
• Bu cihazla çocukların oynaması yasaktır.
• Temizleme ve kullanıcı bakımı, denetim olmayan çocuklar tarafından yapılmamalıdır. Cihazın etrafındaki alanı her zaman temiz, yağsız ve gressiz tutun.

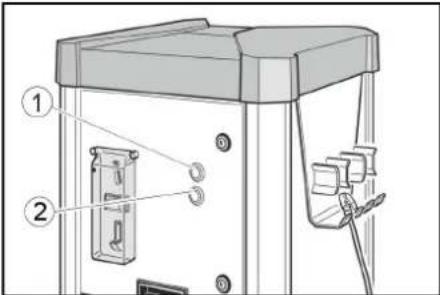

Acil durumda yapılacaklar

1. Acil bir durumda "STOP" düğmesine basın.

① "STOP" düğmesi

② "START" düğmesi yalnızca AT-C ve AT-C FP'de mevcuttur.

Cihazdaki simgeler

△ TEHLİKE

Elektrik gerilimi nedeniyle tehlike.

Bu şekilde işaretlenmiş kapakları açmayın.

△ UYARI

Sıcak yüzey nedeniyle yanma tehlikesi.

Bu sembolün bulunduğu hiçbir yapı parçasına dokunmayın.

Amaca uygun kullanım

Cihaz, motorlu araçların lastik hava basıncını şişirilerek ya da boşaltılarak regülasyonu içindir.

Patlama tehlikesi bulunan alanlarda işletilmesi yasaktır.

İşletme sırasında kapı kapalı ve kapak takılı olmalıdır.

Bu cihaz yalnızca ticari kullanım için uygundur.

Kalibrasyon gereksinimi

AT-C ve AT-C Fp cihaz versiyonlarının lastik şişirme tertibatı kalibre edilmiştir; kurulumun ardından ve her 2 yılda bir sorumlu kalibrasyon ofisi tarafından kontrol edilmelidir.

İşletmeye alma

1. Müşteri tarafından sağlanan akım beslemesini açın.
2. Kilitleri açın.

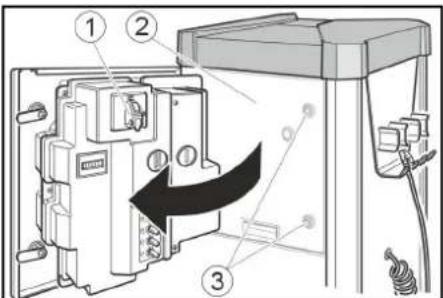

①Ana şalter (2) Kapı ③ Kilit

1. Ana şalteri "ON" konumuna getirin. Cihaz işletimdeyken "STOP" düğmesi yanıp söner.
2. Kapıyı kapatın.

Kullanım

AW, AW Fp kumandası

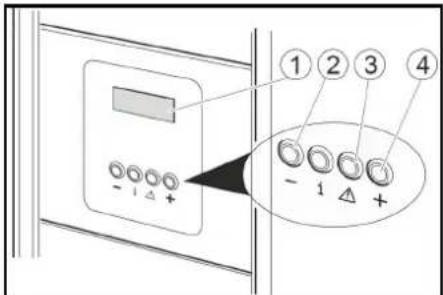

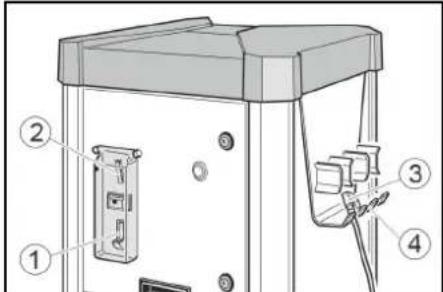

Kumanda elemanları

(1) Madeni para iadesi (2) Madeni para yuvası (3) Hortum tutucusu (4) Valf soketi

1 Ekran 2 düğmesi (3) Lastik şişirme düğmesi 4+ düğmesi

Lastik hava basıncını kontrol edin.

1. Madeni para yuvasına madeni para atın.

1. Lastik nominal basıncını ekrandaki + ve - düğmeleriyle ayarlayın.

1. Valf soketini lastik valfine sabitleyin.

1. Lastik nominal basıncına ulaşıldığına dair sesli bir sinyal verilene kadar bekleyin.

1. Valf soketini çıkarın.

1. Valf soketini hortum tutucusuna asın.

Sönmüş lastikleri doldurma

Lastikte basınç yoksa cihaz, valf fişinin valfe takılıp takılmadığını algılayamaz.

1. Madeni para yuvasına madeni para atın.

1. Lastik nominal basıncını ekrandaki + ve - düğmeleriyle ayarlayın.

1. Valf soketini lastik valfine sabitleyin.

1. "Lastik sönmüş" düğmesine basın.
2. Lastik nominal basıncına ulaşıldığına dair sesli bir sinyal verilene kadar bekleyin.
3. Valf soketini çıkarın.

1. Valf soketini hortum tutucusuna asın.

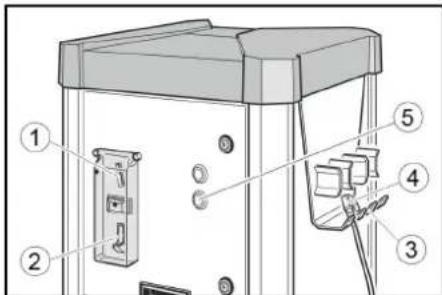

AW-C, AW-C Fp kumandası Kumanda elemanları

① Madeni para iadesi ② Madeni para yuvası ③ Hortum tutucusu ④ Valf soketi ⑤ START düğmesi

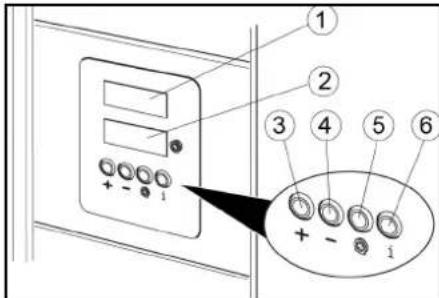

① Nominal basınç ekranı ② Lastik basıncı ekranı ③ ▲ düğmesi ④ ▼ düğmesi ⑤ Lastik söndürme düğmesi ⑥ İşlevsiz

Lastik hava basıncını kontrol edin

START

1. Madeni para yuvasına madeni para atın.
2. START düğmesine basın.

1. Nominal basınç ekranındaki (üst ekran) + ve - düğmeleriyle lastik nominal basıncını ayarlayın.
2. Valf soketini lastik valfine sabitleyin. Lastik basıncı ekranı (alt ekran) lastik basıncını gösterir.
3. Lastik nominal basıncına ulaşıldığına dair sesli bir sinyal verilene kadar bekleyin.

1. Valf soketini çıkarın.

1. Valf soketini hortum tutucusuna asın.

Sönmüş lastikleri doldurma

Lastikte basınç yoksa cihaz, valf fişinin valfe takılıp takılmadığını algılayamaz.

1. Madeni para yuvasına madeni para atın.

1. START düğmesine basın.

1. Nominal basınç ekranındaki (üst ekran) + ve - düğmeleriyle lastik nominal basıncını ayarlayın.

1. Valf soketini lastik valfine sabitleyin. Lastik basıncı ekranı (alt ekran) lastik basıncını gösterir.

1. "Lastik şişirme" düğmesine basın.

1. Lastik nominal basıncına ulaşıldığına dair sesli bir sinyal verilene kadar bekleyin.

1. Valf soketini çıkarın.

1. Valf soketini hortum tutucusuna asın.

Ayarlar

Çalışma süresini ayarlayın

Not

Ayarlanabilen çalışma süresi aşağıdaki madeni paralar atıldığında geçerlidir:

50 Eurocent, 50 İngiliz Penisi, 1 İsviçre Frangı, 1 Polonya Zlotisi, 5 Norveç Kronu

Diğer madeni paralar Müşteri Hizmetleri tarafından ayarlanabilir.

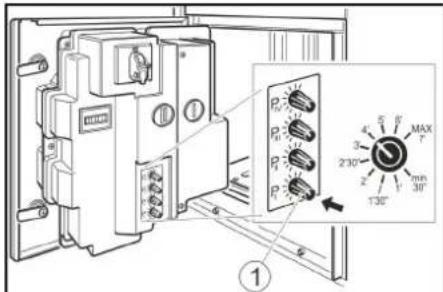

1. P I döner düğmesiyle çalışma süresini ayarlayın.

Olası ayar aralığı 30 saniye ile 7 dakika arasındadır.

P I döner düğmesi

Not

P II, P III ve P IV döner düğmelerinin işlevi yoktur.

Antifriz

Antifrizli cihaz

1. +5°C nin altındaki sıcaklıklarda antifriz şalterini "ON" konumuna getirin.

Antifriz şalteri (2) Antifriz ısıtıcısı

DİKKAT

Zarar görme tehlikesi

Antifriz yalnızca ana şalter "ON" konumunda olduğunda etkindir.

Antifrizi etkinleştirirken ana şalterin "ON" konumunda olup olmadığını kontrol edin.

Not

Antifriz ısıtıcı termostat kontrollü değildir. Açık durumda iken kalorifer sürekli işletimdedir.

Antifrizsiz cihazlar

Antifrizsiz cihazlarda donma tehlikesi durumunda kullanım dışına alma işlemi gerçekleştirilmelidir.

Kullanım dışına alma

1. Basınçlı hava haznesindeki kondensi tahliye edin (bkz. "Bakım çalışmaları")
2. Ana şalteri "OFF" konumuna getirin.

Bakım ve koruma

Günlük

1. Madeni para haznesini boşaltın (bkz. "Bakım çalışmaları").
2. Cihazın genel durumunu kontrol edin.
3. Valf soketinin durumunu kontrol edin.
4. Hortum hattının durumunu kontrol edin.
5. Alt kapağı açın ve kompresörün durumunu kontrol edin.
6. Hasarlı parçaları değiştirin.

Haftalık

1. Cihazın dışını temizleyin.
2. Basınçlı hava haznesindeki kondensi tahliye edin (bkz. "Bakım çalışmaları").

Her 2 yılda bir bakım

Yalnızca AT-C, AT-C FP'de

1. Lastik şişiricinin basınç ölçüm tertibatının kalibrasyon ofisi tarafından kalibre edilmesini sağlayın.

Bakım çalışmaları

Madeni para haznesini boşaltın

1. Kapıyı açın.

① Kapı ② Madeni para haznesi 2. Madeni para haznesini çıkarın ve boşaltın.

Kondensin tahliye edilmesi

1. Kapağı çıkarın.

① Kapak ② Kondens tahliye vanası 2. Kondens tahliye vanasını bir kanal veya toplama kabı üzerinde tutun.

△ UYARI

Yaralanma tehlikesi, zarar görme tehlikesi

Kondens tahliye vanasından çıkan su hüzmesi yaralanmalara veya hasarlara neden olabilir.

Kondens tahliye vanasını asla kişilere, hayvanlara, cihaza veya elektrikli yapı parçalarına doğrultmayın.

1. Kondens tahliye vanasını yavaşça açın ve kondensi tahliye edin.
2. Kondens tahliye vanasını kapatın.
3. Kapağı takın.

Taşıma

TEDBİR

Yaralanma tehlikesi, zarar görme tehlikesi

Taşıma sırasında cihazın ağırlığına dikkat edin.

1. Araç içinde taşımada cihazı ilgili GPCER direktifler uyarınca kayma ve devrilmeye karşı emniyete alın.

Depolama

TEDBİR

Yaralanma ve zarar görme tehlikesi mevcuttur

Yataklama sırasında cihazın ağırlığına dikkat edin.

Arıza durumunda yardım

△TEHLİKE

Elektrik çarpması tehlikesi.

Cihaz üzerinde çalışmadan önce ana şalteri "OFF" konumuna getirin ve müşteri tarafından sağlanan akım beslemesinin bağlantısını kesin.

Cihaz çalışmıyor

• Müşteri tarafından sağlanan gerilim beslemesini kontrol edin. Ana şalteri "ON" konumuna getirin.
• Müşteri hizmetlerine başvurun.

Valf fişi lastiklerle bağlandıktan sonra cihaz çalışmaz.

Valf soketinin yerine doğru bir şekilde oturup oturmadığını kontrol edin.

• Hortumun ve valf soketinin durumunu kontrol edin.
• "Lastik şişirme" düğmesine basın.

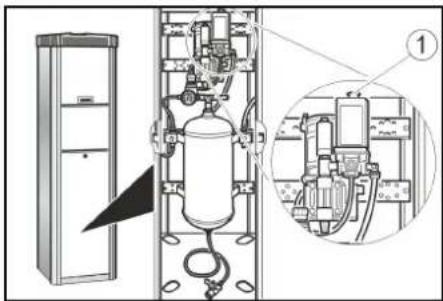

Basınçlı hava mevcut değil

• Kompresörün açma düğmesini yukarı çekin.

① Kompresör açma düğmesi - Kompresör aşırı ısındı: Kompresör soğuyana kadar bekleyin.

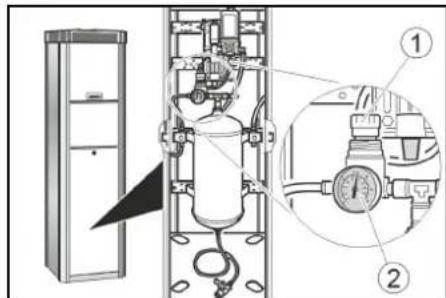

Hava basıncı çok düşük

Manometredeki basıncı kontrol edin. Gerekirse basınç düşürücüyü yeniden ayarlayın.

① Basınç düşürücü (2) Manometre

Ekranda gösterilen arızalar

Hata	Nedeni	Hatanin giderilmesi
ER1	Arizalı valf soketi ya da hortum nedeniyle dengesiz basınç olçümü	Valf soketinidehyigişirin.Hortumudehyigişirin.
ER2, ER7	Hava bas中国特色k中国特色Arizalı valf fişi ya da hortumu nedeniyle dengesiz bas中国特色k中国特色	Manometredeki hava bas中国特色kcontrol edin,gerekirse bas中国特色duşürucuyu yeniden ayarlayın.Valf soketinidehyigişirin.Hortumudehyigişirin.
ER3	Hava bas中国特色k中国特色	Manometredeki bas中国特色kcontrol edin,gerekirse bas中国特色duşürucuyu yeniden ayarlayın.
ER4	Hava bas中国特色k特色yuksek.	Manometredeki bas中国特色kcontrol edin,gerekirse bas中国特色duşürucuyu yeniden ayarlayın.
ER5	Güç kaynakı arizali.	Müsteri hizmetlerine basvurun.
ER6, ER8, ER9, ERU, ERB	Elektronik sistemde ariza.	Müsteri hizmetlerine basvurun.
ERP	Valf soketi中国特色me sirasindo gezegedi.Hava bas中国特色 sabit中国特色	Valf soketinin yereğrubicir sekilde oturup oturmadi-günıcontrol edin.Manometredeki bas中国特色kcontrol edin,gerekirse bas中国特色duşürucuyu yeniden ayarlayın.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşabilecek muhtemel hasarlar, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılanır. Garanti

durumunda satış fişiyle satıcıya veya yetkili servise başvurun.

(Adres için Bkz. Arka sayfa)

Teknik bilgiler

Elektrik bağlantısı

Şebeke gerilimi V 230

Faz ~ 1

Frekans Hz 50

Bağlantı gücü W 456

Koruma türü IP44

Basınçlı hava

Pompalama miktarı l/min 100

Basınç MPa 0,1...0,8

Ortam koşulları

Antifrizli sıcaklık °C -10...+40

Antifrizsiz sıcaklık °C +5...+40

Hava nemi % 10...80

Ses emisyonu

Ses basınç seviyesi LpA dB(A) <70

Ses gücü seviyesi dB(A) 76,8

LWA + Belirsizlik KWA

Ses gücü seviyesi dB(A) 4

LWA + Belirsizlik KWA

Boyutlar ve ağırlıklar

Ağırlık kg 55

Genişlik mm 423

Yükseklik mm 1550

Teknik değişiklik hakkı saklıdır.

AB Uygunluk Beyanı

İşbu belgeyle, aşağıda adı geçen makinenin mevcut tasarımı tarafımdan piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder.

Ürün: Lastik Şişirici

Tip: AT, AT Fp, AT -C, AT -C Fp

İlgili AB direktifleri

2006/42/EC

2014/35/AB

2014/30/AB

Dokümantasyon yetkilisi: Gianmarco Stra MTM Hydro Srl

Via Moglia, 33

12062 Cherasco (Cn) - İtalya

Tel. [phone]
