ATC Fp - Čerpadla Kärcher - Bezplatný návod k obsluze

Typ výrobku	Profesionální nafukovač pneumatik
Značka	Kärcher
Model	ATC Fp
Elektrické napájení	230 V, 50 Hz, jednofázové
Připojený výkon	450 W
Typ ochrany	IP44
Průtok stlačeného vzduchu	100 l/min
Provozní tlak	0,1 až 0,8 MPa
Rozměry (d × š × v)	423 × 423 × 1550 mm
Hmotnost	55 kg
Provozní teplota (s nemrznoucí směsí)	-10 °C až +40 °C
Provozní teplota (bez nemrznoucí směsi)	+5 °C až +40 °C
Vlhkost okolního vzduchu	10 až 80 %
Hladina akustického tlaku LpA	<70 dB(A)
Hladina akustického výkonu LWA	76,8 dB(A)
Hlavní funkce	Nafukování a kontrola tlaku pneumatik, volitelné mince, digitální displej
Funkce defekt pneumatiky	Ano, speciální tlačítko
Denní údržba	Vypustit kondenzát, zkontrolovat stav hadic a koncovky
Týdenní údržba	Vyčistit vnější povrch
Kalibrace	Každé 2 roky autorizovaným servisem
Ochrana proti mrazu	Ano, speciální vypínač (přístupný)
Bezpečnost	Nouzové zastavení, elektrické předpisy a horké povrchy
Použití	Profesionální, platba mincemi

Často kladené otázky - ATC Fp Kärcher

Jak používat nafukovač pneumatik ATC Fp?

Vložte minci do štěrbiny, nastavte požadovaný tlak tlačítky + a -, nasaďte koncovku na ventil pneumatiky. Zvukový signál oznámí dosažení tlaku. Sejměte koncovku a zavěste ji.

Co dělat, když je pneumatika zcela plochá?

Vložte minci, nastavte tlak, nasaďte koncovku na ventil, poté stiskněte tlačítko „Defekt pneumatiky“. Počkejte na zvukový signál.

Jak vypustit kondenzát z kompresoru?

Sejměte přední kryt, umístěte nádobu pod vypouštěcí ventil, pomalu otevřete ventil pro vypuštění kondenzátu, poté zavřete a nasaďte kryt.

Co znamená chybová zpráva ER1?

ER1 označuje nestabilní měření tlaku způsobené vadnou koncovkou nebo hadicí. Vyměňte příslušný díl.

Jak aktivovat ochranu proti mrazu?

Při teplotách pod +5 °C přepněte vypínač ochrany proti mrazu do polohy „ON“. Hlavní vypínač musí být také v poloze ON.

Jaká týdenní údržba je nutná?

Vyčistěte vnější povrch zařízení a vypusťte kondenzát ze zásobníku stlačeného vzduchu.

Jaké mince jsou akceptovány platebním systémem?

Výchozí: 50 centů eura, 50 britských pencí, 1 švýcarský frank, 1 polský zlotý, 5 norských korun. Další mince mohou být nakonfigurovány servisem.

Jak nastavit dobu provozu?

Použijte otočný ovladač P I pro nastavení doby od 30 sekund do 7 minut. Ostatní tlačítka (P II, P III, P IV) jsou bez funkce.

Zařízení se nespustí po připojení koncovky, co dělat?

Zkontrolujte upevnění koncovky, stav hadice, poté stiskněte tlačítko „Defekt pneumatiky“. Pokud problém přetrvává, kontaktujte servis.

Kde najdu náhradní díly?

Používejte výhradně originální díly Kärcher. Navštivte web www.kaercher.com nebo kontaktujte autorizovaného prodejce.

NÁVOD K OBSLUZE ATC Fp Kärcher

Před prvním použitím stroje si přečtěte tento originální provozní návod, kapitolu

Bezpečnostní pokyny. Řiďte se jimi. Uschovejte je pro pozdější použití nebo pro další majitele stroje.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako

baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem.

Informace k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na stránkách:

Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje.

Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.

Bezpečnostní pokyny

Stupně nebezpečí

NEBEZPEČÍ

• Upozornění na bezprostředně hrozící nebezpečí, které vede k těžkým úrazům nebo usmrcení.

△VAROVÁNÍ

• Upozornění na možnou nebezpečnou situaci, která může vést k těžkým úrazům nebo usmrcení.

△UPOZORNĚNÍ

• Upozornění na možnou nebezpečnou situaci, která může vést k lehkým úrazům.

POZOR

• Upozornění na možnou nebezpečnou situaci, která může vést ke vzniku věcných škod.

Všeobecné

Abyste předešli nebezpečí pro osoby, zvířata a majetek, je bezpodmínečně nutné si před uvedením přístroje do provozu přečíst následující dokumenty a dodržovat je:

• návod k použití
• všechny bezpečnostní pokyny a aktuálně platná národní legislativa. V samoobslužném provozu musí provozovatel zajistit, aby byli uživatelé informováni prostřednictvím jasně viditelných informačních štítků o:
• bezpečnostních zařízeních a ovládání přístroje.

Ovládání

△VAROVÁNÍ

• Děti minimálně od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi smí používat přístroj pouze tehdy, když jsou pod odborným dohledem, pokud byly poučeny osobou zodpovědnou za jejich bezpečnost o bezpečném používání přístroje a rozumí rizikům, která z toho vyplývají.
• S přístrojem si nesmějí hrát děti. Čištění a uživatelskou údržbu nesmí provádět děti bez dohledu.
• Okolí přístroje udržujte vždy ČISTÉ, bez oleje a mastnoty.

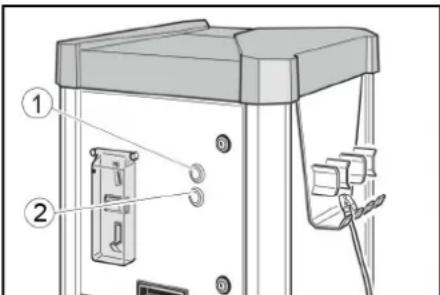

1. V případě nouze stiskněte klávesu „STOP“.

① Klávesa „STOP“ ② Klávesa „START“, pouze u AT-C a AT-C Fp

Symboly na přístroji

△ NEBEZPEČÍ

Nebezpečí úrazu elektrickým

proudem.

Nedotýkejte se žádných součástek s tímto označením.

Použití v souladu s určením

Přístroj slouží k nastavení tlaku v pneumatikách motorových vozidel prostřednictvím nahuštění nebo vypuštění tlaku.

Provoz v oblastech s nebezpečím výbuchu je zakázán.

Při provozu musí být zavřená dvířka a připevněný kryt.

1. Zapněte místní napájení.
2. Otevřete zámky.

1. Hlavní vypínač přepněte do pozice „ON“. Když je přístroj v provozu, bliká klávesa „STOP“.
2. Zavřete dvířka.

Obsluha

Ovládání AW, AW Fp

Ovládací prvky

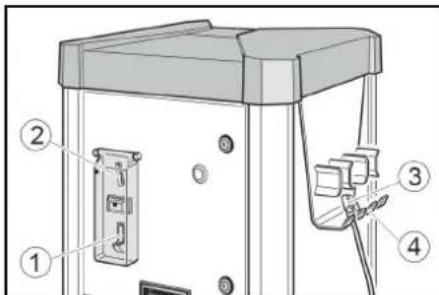

① Návrat mincí (2) Vhazování mincí ③ Držák hadice (4) Ventilová zástrčka

① Displej

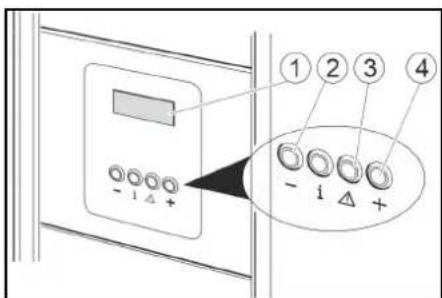

(2) Klávesa - ③ Klávesa Prázdná pneumatika (4) Klávesa +

Kontrola tlaku v pneumatikách

1. Vhodte minci do otvoru pro vhazování mincí.

1. Nastavte pomocí kláves + a - na displeji požadovaný tlak v pneumatice.

1. Upevněte ventilovou zástrčku na ventil pneumatiky.

1. Počkejte, až akustický signál oznámí dosažení požadovaného tlaku v pneumatice.

1. Sejměte ventilovou zástrčku.

1. Zavěste ventilovou zástrčku do držáku hadice.

Huštění prázdné pneumatiky

Jestliže nemá pneumatika žádný tlak, nemůže přístroj rozpoznat, že byla na ventil nasazena ventilová zástrčka.

1. Vhoďte minci do otvoru pro vhazování mincí.

1. Nastavte pomocí kláves + a - na displeji požadovaný tlak v pneumatice.

1. Upevněte ventilovou zástrčku na ventil pneumatiky.

1. Stiskněte klávesu "Prázdná pneumatika".
2. Počkejte, až akustický signál oznámí dosažení požadovaného tlaku v pneumatice.
3. Sejměte ventilovou zástrčku.

1. Zavěste ventilovou zástrčku do držáku hadice.

Displej požadovaného tlaku (2) Displej tlaku v pneumatikách (3) Klávesa + (4) Klávesa - (5) Klávesa Prázdná pneumatika (6) bez funkce

Kontrola tlaku v pneumatikách

1. Vhoďte minci do otvoru pro vhazování mincí.
2. Stiskněte klávesu START.
3. Nastavte požadovaný tlak v pneumatikách pomocí kláves + a - na displeji požadovaného tlaku (horní displej).
4. Upevněte ventilovou zástrčku na ventil pneumatiky. Displej tlaku v pneumatikách (spodní displej) zobrazuje tlak v pneumatikách.
5. Počkejte, až akustický signál oznámí dosažení požadovaného tlaku v pneumatice.
6. Sejměte ventilovou zástrčku.
7. Zavěste ventilovou zástrčku do držáku hadice.

Huštění prázdné pneumatiky

Jestliže nemá pneumatika žádný tlak, nemůže přístroj rozpoznat, že byla na ventil nasazena ventilová zástrčka.

1. Vhoďte minci do otvoru pro vhazování mincí.
2. Stiskněte klávesu START.
3. Nastavte požadovaný tlak v pneumatikách pomocí kláves + a - na displeji požadovaného tlaku (horní displej).
4. Upevněte ventilovou zástrčku na ventil pneumatiky. Displej tlaku v pneumatikách (spodní displej) zobrazuje tlak v pneumatikách.

1. Stiskněte klávesu „Prázdná pneumatika".

1. Počkejte, až akustický signál oznámí dosažení požadovaného tlaku v pneumatice.
2. Sejměte ventilovou zástrčku.

1. Zavěste ventilovou zástrčku do držáku hadice.

Nastavení

Nastavení doby chodu

Upozornění

Nastavitelná doba chodu platí pro vhození jedné z následujících mincí:

50 eurocentů, 50 britských pencí, 1 švýcarský frank, 1 polský zlotý, 5 norských korun

Jiné mince lze nastavit prostřednictvím zákaznického servisu.

Otočné knoflíky P II, P III a P IV jsou bez funkce.

Ochrana proti mrazu

Přístroj s ochranou proti mrazu

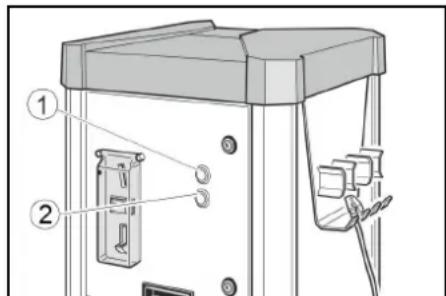

1. Při teplotách pod +5 °C přepněte spínač ochrany proti mrazu do polohy "ON".

(1) Spínač ochrany proti mrazu (2) Ohřev ochrany proti mrazu

POZOR

Nebezpečí poškození

Ochrana proti mrazu je aktivní pouze tehdy, když je i hlavní vypínač v poloze „ON".

Při aktivaci ochrany proti mrazu zkontrolujte, zda je hlavní vypínač v poloze „ON".

Upozornění

Ohřev ochrany proti mrazu není řízen termostatem. V zapnutém stavu je ohřev trvale v provozu.

Přístroj bez ochrany proti mrazu

V případě přístroje bez ochrany proti mrazu se musí při nebezpečí mrazu provést odstavení z provozu.

Odstavení z provozu

1. Vypusťte kondenzát z tlakové nádoby (viz „Údržbové práce").
2. Hlavní vypínač přepněte do polohy „OFF".

Péče a údržba

Každý den

1. Vyprázdněte kazetu na mince (viz Údržbové práce").
2. Zkontrolujte celkový stav přístroje.
3. Zkontrolujte stav ventilů a zástrčky.
4. Zkontrolujte stav hadicového vedení.
5. Otevřete dolní kryt a zkontrolujte stav kompresoru.
6. Poškozené díly nechte vyměnit.

Jednou týdně

1. Vyčistěte vnější část přístroje.
2. Vypusťte kondenzát z tlakové nádoby (viz „Udržbové práce").

Údržba každé 2 roky

Pouze u AT-C, AT-C Fp

1. Zařízení pro měření tlaku v hustilce pneumatik nechte kalibrovat kalibračním úřadem.

Udržbářské práce

Vyprázdnění kazety na mince

1. Otevřete dvířka.

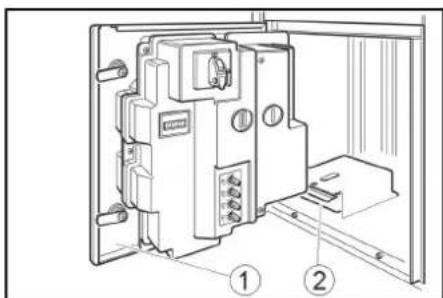

Dvířka ②Kazeta na mince 2. Vytáhněte kazetu na mince a vyprázdněte ji.

Vypouštění kondenzátu

1. Sejměte kryt.

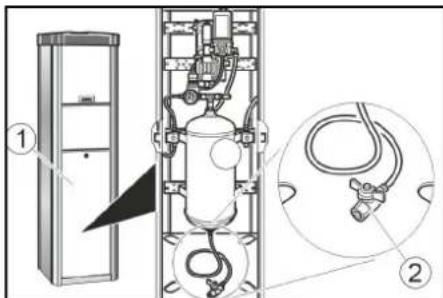

①Kryt ②Vypouštěcí ventil kondenzátu

1. Držte vypouštěcí ventil kondenzátu nad šachtu nebo sběrnou nádobu.

△VAROVÁNÍ

Nebezpečí úrazu, nebezpečí poškození. Vodní paprsek unikající z vypouštěcího ventilu kondenzátu může způsobit zranění nebo poškození. Vypouštěcí ventil kondenzátu nikdy nemiřte na osoby, zvířata, přístroj nebo elektrické součástky. 3. Pomalu otevřete vypouštěcí ventil kondenzátu a vypusťte kondenzát. 4. Zavřete vypouštěcí ventil kondenzátu. 5. Namontujte kryt.

Přeprava

△UPOZORNĚNÍ

Nebezpečí úrazu, nebezpečí poškození. Při přepravě vezměte v úvahu hmotnost přístroje.

1. Při přepravě ve vozidlech přístroj zajistěte podle příslušných platných směrnic proti sklouznutí a převrácení.

Skladování

△UPOZORNĚNÍ

Nebezpečí úrazu a poškození. Při skladování vezměte v úvahu hmotnost přístroje.

Nápověda při poruchách

NEBEZPEČÍ

Nebezpečí zasažení elektrickým proudem.

Před zahájením prací na přístroji přepněte hlavní vypínač do pozice „OFF“ a odpojte místní elektrické napájení.

Přístroj nefunguje

Zkontrolujte místní napájení. - Hlavní vypínač přepněte do pozice „ON“. - Informujte zákaznický servis.

Přístroj se nespustí po připojení

ventilové zástrčky na pneumatiku.

Zkontrolujte, zda je ventilová zástrčka správně usazena. Zkontrolujte stav hadice a ventilové zástrčky. Stiskněte klávesu, prázdná pneumatika.

Není k dispozici tlakový vzduch

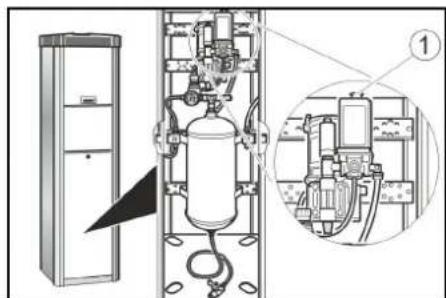

• Spínací knoflík kompresoru potáhněte nahoru.

Spínací knoflík kompresoru

• Kompresor je přehřátý: Počkejte, až kompresor vychladne.

Tlak vzduchu je příliš nízký

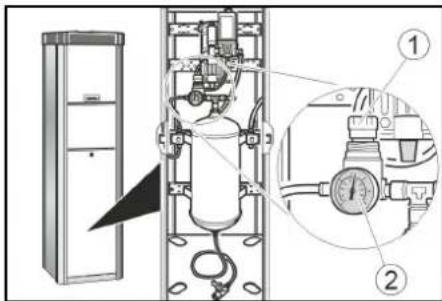

Zkontrolujte tlak na manometru. V případě potřeby upravte redukční ventil.

① Redukční ventil

② Manometr

Poruchy s údaji na displeji

Chyba	Příčina	Odstranění
ER1	Nestabilní měřeni tlaku vlivem vadné ventilové zástrčky nebo hadice	Vyměnte ventilovou zástrčku.Vyměnte hadici.
ER2, ER7	Tlak vzduchu je pržilínsízký.Nestabilní měřeni tlaku vlivem vadné ventilové zástrčky nebo hadice.	Zkontrolujte tlak vzduchu na manometru, v prípadě potřeby nastavte redukčné ventil.Vyměnte ventilovou zástrčku.Vyměnte hadici.
ER3	Tlak vzduchu je pržilínsízký.	Zkontrolujte tlak na manometru, v prípadě potřeby nastavte redukčné ventil.
ER4	Tlak vzduchu je pržilíssvysoký.	Zkontrolujte tlak na manometru, v prípadě potřeby nastavte redukčné ventil.
ER5	Napájení je vadné.	Informujte zákaznický servis.
ER6, ER8, ER9, ERU, ERB	Porucha elektroníky.	Informujte zákaznický servis.
ERP	Během nafukování se uvolnila ventilová zástrčka.Tlak vzduchu není stabilní.	Zkontrolujte, zda je ventilová zástrčka správně usazena.Zkontrolujte tlak na manometru, v prípadě potřeby nastavte redukčné ventil.

Záruka

V každé zemi platí záruční podmínky vydané naší příslušnou odbytovou společností. Případné závady Vašeho přístroje odstraníme během záruční lhůty bezplatně, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V záručním případě se prosím obraťte s dokladem o koupi na Vašeho prodejce nebo na nejbližší autorizované servisní středisko. (Adresa viz zadní stranu)

Technické údaje

Elektrické pripojen
Napěti sítě	V	230
Fáze	~	1
Kmitočet	Hz	50
Přikon	W	450
Krytí		IP44
Tlakový vzduch
Čerpané množství	I/min	100
Tlak	MPa	0,1...0,8
Okolní podminky
Teplota s ochranou prěd °Cmrazem		-10...+40
Teplota bez ochranyprěd mrazem	°C	+5...+40
Vlhkost vzduchu	%	10...80
Emise hluku
Hladina akustického tlaku LpA	dB(A)	<70
Hladina akustickéhovykonu LWA +Nejistota KWA	dB(A)	76,8

EU prohlášení o shodě

Hladina akustického výkonu LWA + Nejistota KWA	dB(A)	4
Rozměry a hmotnosti
Hmotnost	kg	55
Délka	mm	423
Šířka	mm	423
Výška	mm	1550

Technické změny vyhrazeny.

Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost. Výrobek: Hustilka pneumatik Typ: AT, AT Fp, AT -C, AT -C Fp

Příslušné směrnice EU

2006/42/ES

2014/35/EU

2014/30/EU

Zmocněnec pro dokumentaci: Gianmarco Stra

MTM Hydro Srl

Via Moglia, 33

12062 Cherasco (Cn) - Italie

Tel. [phone]

Fax [phone]

Kazalo

Splošni napotki 61

Varovanje okolja. 61

Příslušenství a náhradní díly 61

Bezpečnostní pokyny 61

Uvedení do provozu 61

Obsluha 61

Nastavení 62

Ochrana proti zamrznutí 62

Bezpečnostní pokyny 72

Uvedení do provozu 72

Obsluha 72

Nastavení 73

Ochrana proti zamrznutí 73

Vyřazení z provozu 74

Údržba a péče 74

Přeprava 74

Skladování 74

• Návod na obsluhu
• Všechny bezpečnostní pokyny, příslušné vnitrostátní předpisy zákonodárce

Při samoobslužném provozu musí provozovatel zajistit, aby byli uživatelé informováni prostřednictvím zřetelně viditelných štítků s upozorněními o:

• možných nebezpečenstvích
• bezpečnostních zařízeních a ovládání zařízení.

Ovládání

△VÝSTRAHA

Děti od minimálně 8 let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi, resp. osoby s nedostatkem zkušeností nebo vědomostí smějí zařízení používat jen tehdy, když jsou pod správným dozorem, resp. když je osoba kompetentní z hlediska bezpečnosti poučila o bezpečném používání zařízení a rozumí příslušným nebezpečenstvím. - Děti si se zařízením nesmí hrát. Čištění a údržbu prováděnou uživatelem nesmějí vykonávat děti bez dozoru. - Okolí přístroje udržujte vždy čisté a bez přítomnosti oleje a mastnoty.

Reakce v případě nouze

1. V případě nouze stiskněte tlačítko "STOP".

(1) Tlačítko "STOP" ② Tlačítko "START", pouze v případě AT-C a AT-C Fp

Symboly na zařízení

△NEBEZPEČÍ

Nebezpečí v důsledku

elektrického napětí.

Neotvárajte žiadne takto označené kryty.

VÝSTRAHA

Nebezpečenstvo vzniku popálenín vplyvom horúceho povrchu.

3. Ventilovú zástrčku upevnite k ventilu pneumatiky. 4. Stlačte tlačidlo „spláchnutá pneumatika".

Kontrola tlaku vzduchu v pneumatikách

START

1. Do otvoru na vhadzovanie mincí vhoďte mincu. 2. Stlačte tlačidlo START. 2. Pomocou tlačidiel + a - nastavte na displeji s požadovaným tlakom (horný displej) požadovanú hodnotu tlaku vzduchu v pneumatike. 3. Ventilovú zástrčku upevnite k ventilu pneumatiky. Na displeji s tlakom vzduchu v pneumatike (dolný displej) sa zobrazuje tlak vzduchu v pneumatike.

Nebezpečenstvo vzniku zranení, nebezpečenstvo vzniku poškodení

Prúd vody vytekajúci z ventilu na vypúšťanie kondenzátu môže spôsobiť zranenia alebo poškodenia.

Ventilom na vypúšťanie kondenzátu nikdy nemeňte smer na osoby, zvieratá, zariadenie alebo elektrické konštrukčné diely.

1. Pomaly otvorte ventil na vypúšťanie kondenzátu a vypustite kondenzát.
2. Zatvorte ventil na vypúšťanie kondenzátu.
3. Namontujte kryt.

Preprava

△UPOZORNENIE

Nebezpečenstvo zranenia, poškodenia

Pri preprave dbajte na hmotnosť prístroja.

Pri skladovaní dbajte na hmotnosť prístroja.

Pomoc pri poruchách

NEBEZPEČENSTVO

Nebezpečenstvo zásahu elektrickým prúdom.

• Skontrolujte, či je ventilová zástrčka správne umiestnená.
• Skontrolujte stav hadice a ventilovej zástrčky. Stlačte tlačidlo, spľasnutá pneumatika".

Elektrická pripojka
Sietové napátie	V	230
Fáza	~	1
Frekvencia	Hz	50
Příkon	W	450
Stupeř ochrany		IP44
Stlačený vzduch
Prietok	l/min	100
Tlak	MPa	0,1...0,8
Podmienky prostredia
Teplota s ochranou proti mrazu	°C	-10...+40
Teplota bez ochrany proti mrazu	°C	+5...+40
Vlhkost' vzduchu	%	10...80
Emisia hluku
Hladina akustického tlaku LpA	dB(A)	<70
Hladina akustického vý-konu LWA + Neistota KWA	dB(A)	76,8
Hladina akustického vý-konu LWA + Neistota KWA	dB(A)	4

Rozmery a hmotnosti
Hmotnost'	kg	55
Džka	mm	423
Širka	mm	423
Výška	mm	1550

Technické zmeny vyhradené.

Osoba zodpovedná za dokumentáciu:

Gianmarco Stra

MTM Hydro Srl

Via Moglia, 33
