Tipo de producto	Inflador de neumáticos profesional
Marca	Kärcher
Modelo	ATC Fp
Alimentación eléctrica	230 V, 50 Hz, monofásico
Potencia conectada	450 W
Tipo de protección	IP44
Caudal de aire comprimido	100 l/min
Presión de servicio	0,1 a 0,8 MPa
Dimensiones (L × l × h)	423 × 423 × 1550 mm
Peso	55 kg
Temperatura de funcionamiento (con anticongelante)	-10 °C a +40 °C
Temperatura de funcionamiento (sin anticongelante)	+5 °C a +40 °C
Humedad del aire ambiente	10 a 80 %
Nivel de presión acústica LpA	<70 dB(A)
Nivel de potencia acústica LWA	76,8 dB(A)
Funciones principales	Inflado y control de presión de neumáticos, piezas opcionales, pantalla digital
Función neumático pinchado	Sí, botón dedicado
Mantenimiento diario	Drenar el condensado, verificar el estado de las mangueras y la boquilla
Mantenimiento semanal	Limpiar el exterior
Calibración	Cada 2 años por un centro autorizado
Protección anticongelante	Sí, interruptor dedicado (accesible)
Seguridad	Parada de emergencia, instrucciones eléctricas y superficies calientes
Uso	Profesional, pago por monedas

Preguntas frecuentes - ATC Fp Kärcher

¿Cómo usar el inflador de neumáticos ATC Fp?

Inserte una moneda en la ranura, ajuste la presión deseada con los botones + y -, fije la boquilla en la válvula del neumático. Una señal sonora indica que se ha alcanzado la presión. Retire la boquilla y cuélguela.

¿Qué hacer si el neumático está completamente desinflado?

Inserte una moneda, ajuste la presión, fije la boquilla en la válvula, luego presione el botón « Neumático pinchado ». Espere la señal sonora.

¿Cómo drenar el condensado del compresor?

Retire la cubierta frontal, coloque un recipiente debajo de la válvula de drenaje, abra lentamente la válvula para evacuar el condensado, luego cierre y vuelva a colocar la cubierta.

¿Qué significa el mensaje de error ER1?

ER1 indica una medición de presión inestable debido a una boquilla o manguera defectuosa. Reemplace la pieza correspondiente.

¿Cómo activar la protección anticongelante?

A temperaturas inferiores a +5 °C, ponga el interruptor de protección anticongelante en « ON ». El interruptor principal también debe estar en posición ON.

¿Qué mantenimiento semanal es necesario?

Limpie el exterior del aparato y drene el condensado del depósito de aire comprimido.

¿Qué monedas acepta el sistema de pago?

Por defecto: 50 céntimos de euro, 50 peniques británicos, 1 franco suizo, 1 zloty polaco, 5 coronas noruegas. Otras monedas pueden ser configuradas por el servicio técnico.

¿Cómo ajustar la duración de funcionamiento?

Utilice el botón giratorio P I para ajustar la duración de 30 segundos a 7 minutos. Los otros botones (P II, P III, P IV) no tienen función.

El aparato no arranca después de conectar la boquilla, ¿qué hacer?

Verifique la fijación de la boquilla, el estado de la manguera, luego presione el botón « Neumático pinchado ». Si el problema persiste, contacte al servicio técnico.

¿Dónde puedo encontrar piezas de repuesto?

Utilice exclusivamente piezas originales Kärcher. Consulte el sitio www.kaercher.com o contacte a su distribuidor autorizado.

MANUAL DE USUARIO ATC Fp Kärcher

Protección del medioambiente 20

Accesorios y recambios 20

Instrucciones de seguridad 20

Puesta en funcionamiento 21

Manejo 21

Ajustes 22

Anticongelante 22

Puesta fuera de servicio 22

Cuidado y mantenimiento 22

Transporte 22

Almacenamiento 22

Ayuda en caso de fallos 22

Garantía 23

Datos técnicos 23

Declaración de conformidad UE 23

Avisos generales

Antes de poner en marcha por primera vez el equipo, lea este manual de instrucciones y el

capítulo Instrucciones de seguridad. Actúe conforme a estos documentos.

Conserve estos documentos para su uso posterior o para propietarios ulteriores.

Protección del medioambiente

Los materiales del embalaje son reciclables. Elimine los embalajes de forma respetuosa con el medioambiente.

Los equipos eléctricos y electrónicos contienen materiales reciclables y, a veces, componentes como bate

rías, acumuladores o aceite, que suponen un riesgo potencial para la salud de las personas o el medioambiente en caso de manipularse o eliminarse de forma

inadecuada. Sin embargo, dichos componentes son necesarios para un servicio adecuado del equipo. Los equipos identificados con este símbolo no pueden eliminarse con la basura doméstica.

Avisos sobre sustancias contenidas (REACH)

Encontrará información actual sobre las sustancias contenidas en: www.kaercher.com/REACH

Accesorios y recambios

Utilice únicamente accesorios y recambios originales, ellos garantizan un servicio seguro y fácil del equipo.

Encontrará información sobre los accesorios y recambios en www.kaercher.com.

Instrucciones de seguridad

Niveles de peligro

△PELIGRO

• Aviso de un peligro inminente que produce lesiones corporales graves o la muerte.

ADVERTENCIA

• Aviso de una posible situación peligrosa que pueda producir lesiones corporales graves o la muerte.

△PRECAUCIÓN

• Aviso de una posible situación peligrosa que pueda producir lesiones corporales leves.

CUIDADO

• Aviso de una posible situación peligrosa que pueda producir daños materiales.

Generalidades

Para no poner en peligro a personas, animales u objetos, es imprescindible que lea y tenga en cuenta los siguientes documentos antes de utilizar el equipo:

el manual de instrucciones - todas las instrucciones de seguridad - las normativas nacionales del legislador aplicables;

En el autoservicio, el operador debe asegurarse de que los usuarios estén informados mediante rótulos de aviso claramente visibles sobre:

• posibles peligros, dispositivos de seguridad,
• el manejo del equipo.

Manejo

ADVERTENCIA

• Los niños a partir de 8 años como mínimo y las personas con capacidades físicas, sensoriales o psíquicas limitadas o que carezcan de experiencia y conocimientos sobre el equipo solo pueden usar el equipo bajo supervisión correcta o si han recibido formación sobre el uso seguro del equipo por parte de una persona responsable de su seguridad y han comprendido los peligros existentes.
• Los niños no pueden jugar con el equipo.
• Los niños no pueden realizar las tareas de limpieza y mantenimiento por parte del usuario sin supervisión.
• Mantenga siempre la zona alrededor del equipo limpia y libre de aceite y grasa.

Actuación en caso de emergencia

1. En caso de emergencia, pulse la tecla «STOP».

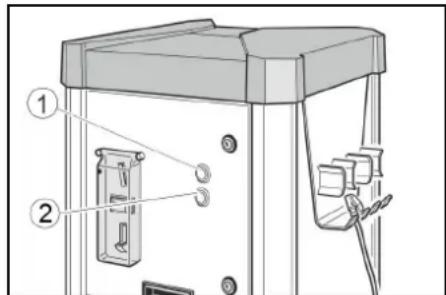

①Tecla «STOP» ②Tecla «START», solo para AT-C y AT-C Fp

Símbolos en el equipo

△PELIGRO

Peligro por tensión eléctrica.

No abra ninguna cubierta que esté marcada de esta manera.

ADVERTENCIA

Peligro de quemaduras por superficies calientes.

No toque ningún componente con este símbolo.

Uso previsto

El equipo sirve para la regulación de la presión de neumáticos de vehículos mediante el bombeo y la purga de presión.

Queda prohibido su uso en entornos explosivos.

Durante el funcionamiento, la puerta debe estar cerrada y la cubierta colocada.

Este equipo está destinado al uso industrial.

Requisito de calibración

El dispositivo y llenado de los neumáticos de las versiones del equipo AT-C y AT-C Fp está calibrado y la institución de calibración responsable debe comprobarlo desde su instalación, posteriormente, cada 2 años.

Puesta en funcionamiento

1. Conectar la alimentación de corriente en el lugar de la instalación.
2. Abrir los cerrojos.

① Interruptor principal ② Puerta ③ Cerrojo 3. Colocar el interruptor principal en la posición «ON».

La tecla «STOP» parpadea cuando el equipo está en funcionamiento.

1. Cerrar la puerta.

Manejo

Manejo de AW, AW Fp Elementos de control

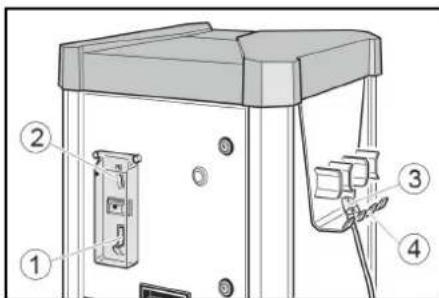

① Devolución de monedas (2) Ranura para monedas ③ Portamangueras ④ Conector de válvula

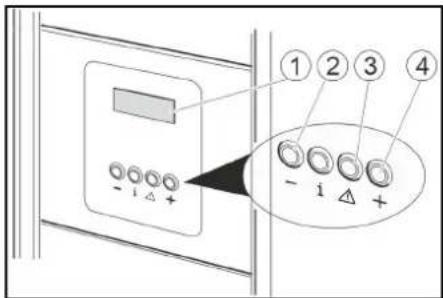

Pantalla (2) Tecla - ③ Tecla de neumáticos desinflados (4) Tecla +

Comprobar la presión de los neumáticos

1. Introducir una moneda en la ranura para monedas.

1. Ajustar la presión nominal de los neumáticos con las teclas + y - en la pantalla.

1. Fijar el conector de válvula en la válvula del neumático.

1. Esperar hasta que una señal acústica indique que se ha alcanzado la presión nominal del neumático.

1. Retirar el conector de válvula.

1. Colgar el conector de válvula en el portamangueras.

Llenar neumáticos desinflados

Si el neumático no tiene presión, el equipo no es capaz de detectar que el conector de válvula se ha acoplado en la válvula.

1. Introducir una moneda en la ranura para monedas.

1. Ajustar la presión nominal de los neumáticos con las teclas + y - en la pantalla.

1. Fijar el conector de válvula en la válvula del neumático.

1. Pulsar la tecla «neumático desinflado»
2. Esperar hasta que una señal acústica indique que se ha alcanzado la presión nominal del neumático.
3. Retirar el conector de válvula.

1. Colgar el conector de válvula en el portamangueras.

Manejo de AW-C, AW-C Fp Elementos de control

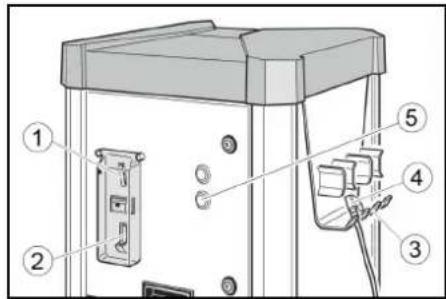

(1) Devolución de monedas ② Ranura para monedas ③ Portamangueras ④ Conector de válvula (5) Tecla START

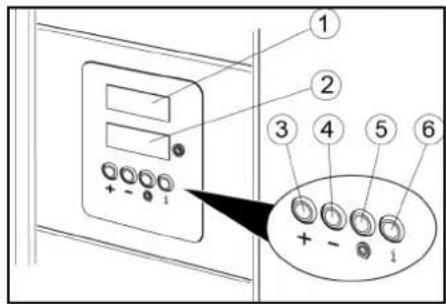

Pantalla de presión nominal ② Pantalla de presión de los neumáticos (3) Tecla + (4) Tecla - (5) Tecla de neumáticos desinflados ⑥ sin funcionamiento

Comprobar la presión de los neumáticos

1. Introducir una moneda en la ranura para monedas.
2. Pulsar la tecla START.
3. Ajustar la presión nominal de los neumáticos con las teclas + y - en la pantalla de presión nominal (pantalla superior).
4. Fijar el conector de válvula en la válvula del neumático. La pantalla de presión de los neumáticos (pantalla inferior) muestra la presión de los neumáticos.

1. Esperar hasta que una señal acústica indique que se ha alcanzado la presión nominal del neumático.
2. Retirar el conductor de válvula.

1. Colgar el conector de válvula en el portamangueras.

Llenar neumáticos desinflados

Si el neumático no tiene presión, el equipo no es capaz de detectar que el conductor de válvula se ha acoplado en la válvula.

1. Introducir una moneda en la ranura para monedas.
2. Pulsar la tecla START.
3. Ajustar la presión nominal de los neumáticos con las teclas + y - en la pantalla de presión nominal (pantalla superior).
4. Fijar el conductor de válvula en la válvula del neumático. La pantalla de presión de los neumáticos (pantalla inferior) muestra la presión de los neumáticos.
5. Pulsar la tecla «neumático desinflado»
6. Esperar hasta que una señal acústica indique que se ha alcanzado la presión nominal del neumático.
7. Retirar el conector de válvula.
8. Colgar el conector de válvula en el portamangueras.

Ajustes

Ajuste del tiempo de configuracionado

Nota

El tiempo de funcionamiento ajustable es válido para las siguientes monedas:

50 céntimos de euro, 50 peniques, 1 franco suizo, 1 zloty polaco, 5 coronas noruegas

El servicio postventa podrá configurar el equipo para que admita otras monedas.

1. Ajustar el tiempo de funcionamiento con el botón giratorio P I. Rango de ajuste posible de 30 segundos a 7 minutos.

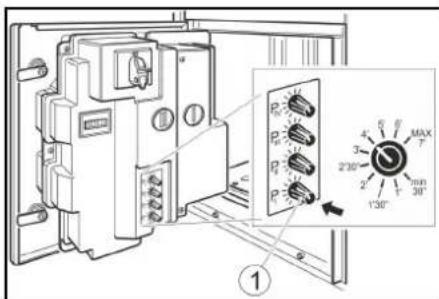

Botón giratorio P I

Nota

Los botones giratorios P II, P III y P IV no tienen ninguna función.

Anticongelante

Equipo con protección antiheladas

1. Con temperaturas inferiores a +5 °C, girar el interruptor de la protección antiheladas a «ON».

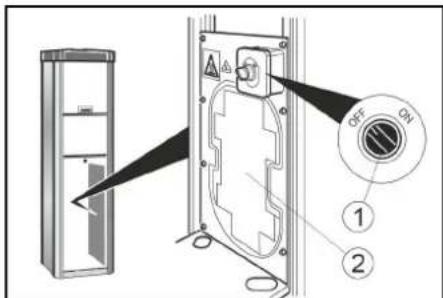

① Interruptor protección antiheladas ② Calefacción para protección contra heladas

CUIDADO

Peligro de daños

La protección antiheladas solo está activa cuando el interruptor principal también se encuentra en la posición I. Al activar la protección antiheladas, compruebe si el interruptor principal está en la posición I.

Nota

La calefacción para protección contra heladas no se controla mediante termostato. En estado conectado, la calefacción se encuentra en funcionamiento permanente.

Equipo sin protección antiheladas. En los equipos sin protección antiheladas debe llevarse a cabo una puesta fuera de servicio en caso de riesgo de heladas.

Puesta fuera de servicio

1. Purgar el condensado del depósito de aire comprimido (véase «Trabajos de mantenimiento»).
2. Colocar el interruptor principal en la posición «0 OFF».

Cuidado y mantenimiento

Diariamente

1. Vaciar el guardamonidas (véase «Trabajos de mantenimiento»).
2. Comprobar el estado general del equipo.
3. Comprobar el estado del conector de válvula.
4. Comprobar el estado de la manguera.
5. Abrir la cubierta inferior y comprobar el estado del compresor.
6. Mande cambiar las piezas dañadas.

Semanalmente

1. Limpiar el exterior del equipo.
2. Purgar el condensado del depósito de aire comprimido (véase «Trabajos de mantenimiento»).

Mantenimiento cada 2 años

Solo con AT-C, AT-C Fp

1. La institución de calibración deberá calibrar el dispositivo de medición de presión del inflador de neumáticos.

Trabajos de mantenimiento

Vaciado del guardamonedas

1. Abrir la puerta.

(1) Puerta ② Guardamonedas 2. Extraer el guardamonedas y vaciarlo.

Purgar el condensado

1. Retire la cubierta.

Cubierta

② Válvula de purgado de condensado

1. Mantener la válvula de purgado de condensado sobre un hueco o recipiente colector.

ADVERTENCIA

Peligro de lesiones, peligro de daños. El chorro de agua que sale de la válvula de purgado de condensado puede provocar lesiones o daños.

No apuntar nunca la válvula de purgado de condensado hacia personas, animales, el equipo o componentes eléctricos.

1. Abrir lentamente la válvula de purgado de condensado y purgar el condensado.
2. Cerrar la válvula de purgado de condensado.
3. Coloque la cubierta.

Transporte

△PRECAUCIÓN

Peligro de lesiones, peligro de daños

Tenga en cuenta el peso del equipo durante el transporte.

1. Al transportar el equipo en vehículos, asegúrelo para que no resbale y vuelque conforme a las directrices vigentes.

Almacenamiento

△PRECAUCIÓN

Peligro de daños y lesiones

Tenga en cuenta el peso del equipo para su almacenamiento.

Ayuda en caso de fallos

△PELIGRO

Peligro por descarga eléctrica.

Antes de trabajar en el equipo, colocar el interruptor principal en «OFF» y desconectar la alimentación de corriente del lugar de la instalación.

El equipo no funciona

• Comprobar la alimentación de corriente del lugar de la instalación.
• Colocar el interruptor principal en la posición «ON».
• Contactar al servicio de postventa.

El equipo no arranca después de haber acoplado el conductor de válvula al neumático.

• Comprobar que el conductor de válvula está asentado correctamente.
• Comprobar el estado de la manguera y del conector de válvula. Pulsar tecla neumático desinflado

Aire comprimido no disponible

• Tirar hacia arriba del botón de arranque del compresor.

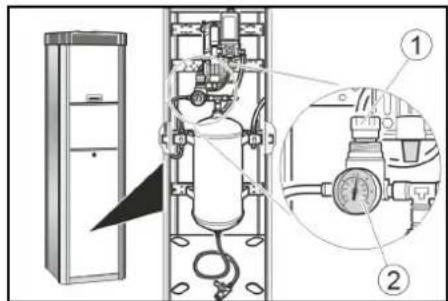

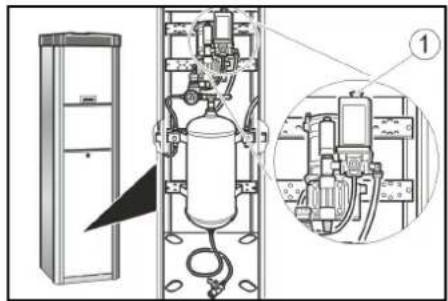

① Botón de arranque del compresor

• El compresor está sobrecalentado: Esperar a que el compresor se enfríe.

La presión del aire es demasiado baja

• Comprobar la presión en el manómetro. Reajustar el reductor de presión si es necesario.

1Reductor de presión

②Manómetro

Fallos con indicación en la pantalla

Fallo Causa Solución
ER1 Medición de presión inestable debido a un defecto en el conector de válvula o en la manguera	Sustituir el conector de válvula.Sustituir la manguera.
ER2, ER7 La presión del aire es demasiado bajo.Medición de presión inestable debido a un defecto en el conector de válvula o en la manguera.	Controlar la presión del aire en el manómetro y reajustar el reductor de presión si es NEEDario.Sustituir el conector de válvula.Sustituir la manguera.
ER3 La presión del aire es demasiado bajo.	Controlar la presión en el manómetro y reajustar el reductor de presión si es NEEDario.
ER4 La presión del aire es demasiado alta.	Controlar la presión en el manómetro y reajustar el reductor de presión si es NEEDario.
ER5 La alimentación de tensión está defectuosa.	Contactar al service de postventa.
ER6, ER8, ER9, ERU, ERB Fallo del sistema electrónico.	Contactar al service de postventa.
ERP El conductor de válvula se ha aflojado durante el bombeo.La presión del aire no es estable.	Comprobar que el conductor de válvula está asentadocorrectamente.Controlar la presión en el manómetro y reajustar el reductor de presión si es NEEDario.

Garantía

En cada país se aplican las condiciones de garantía indicadas por nuestra compañía distribuidora autorizada. Subsanamos cualquier fallo en su equipo de forma gratuita dentro del plazo de garantía siempre que la causa se deba a un fallo de fabricación o material. En caso de garantía, póngase en contacto con su distribuidor o con el servicio de postventa autorizado más próximo presentando la factura de compra. (Dirección en el reverso)

Datos técnicos

Conexión electrica
Tensión de red	V	230
Fase	~	1
Frecuencia	Hz	50
Potencianectada	W	450
Tipo de protección		IP44
aire comprimido,
Volumen transporte	I/min	100
Presión	MPa	0,1...0,8
Condiciones ambientales
Temperatura con protección antiheladas	°C	-10...+40

Temperatura sin protec- ℃+5...+40 ación antiheladas
Humedad del aire	%	10...80
Emissione de ruidos
Nivel de presión acústí- ca LpA	dB(A)	<70
Intensidad acústica	dB(A)	76,8
LWA + Inseguridad KWA
Intensidad	dB(A)	4
acústica LWA +
Insegurities KWA

Peso y dimensiones

Peso	kg	55
Longitud	mm	423
Anchura	mm	423
Altura	mm	1550
Reservado el derecho a realizar modifica- ciones.

Declaración de conformidad UE

Por la presente declaramos que la máquina designada a continuación cumple, en lo que respecta a su diseño y tipo constructivo así como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. Si se producen modificaciones no acordadas en la máquina, esta declaración pierde su validez.

ridad y sobre la salud que figuran en las directivas comunitarias correspondientes. Si se producen modificaciones no acordadas en la máquina, esta declaración pierde su validez.

Producto: Inflador de neumáticos

Tipo: AT, AT Fp, AT-C, AT-C Fp

Directivas UE aplicables

2006/42/CE

2014/35/UE

2014/30/UE

Responsable del documento: Gianmarco Stra

MTM Hydro Srl

Via Moglia, 33

12062 Cherasco (Cn) - Italia

Tel. [phone]

Fax [phone]

C.F./R.I./P.IVA/V.A.T.: IT 02469390047

Cap. Soc. 255 000 € - REA CN-178422

CCIAA

[e-mail]

PEC: [e-mail]

www.mtmhydro.it

Cherasco, 01/09/2018

Índices

1. Pendurar el conector de la válvula en el soporte para mangueras.

Inflar neumáticos pinchados

1. Pendurar el conector de la válvula en el soporte para mangueras.

1. Colocar una moneda en la entrada de monedas.

1. Pulsar la tecla START.

1. Pendurar el conector de la válvula en el soporte para mangueras.

Inflar neumáticos pinchados

50 céntimos 50 peniques (británicos) 1 franco suizo 1 zloty polaco 5 coronas noruegas

Otras monedas pueden ser definidas por el servicio de asistencia técnica.

Utilice únicamente accesorios originales y piezas de repuesto originales; estos garantizan el funcionamiento seguro y sin daños del aparato. Información sobre accesorios y piezas de repuesto se encuentra en www.kaercher.com.

Indicaciones de seguridad

Niveles de peligro

PELIGRO

• Indicación sobre un peligro inminente que conduce a lesiones corporales graves o la muerte.

ADVERTENCIA

1. No retire la válvula de ventilación.

Registre su producto y aproveche de muchas ventajas.

Reserve su producto y díganos su opinión.
