РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ATC Fp Kärcher

Общие указания Перед первым применением устройства ознакомиться с данной оригинальной инструкцией по эксплуатации и главой о технике безопасности. Действовать в соответствии с ними. Сохранять их для дальнейшего пользования или для следующего

Защита окружающей среды Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей среды. Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и экологии. Тем не менее

данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами. Указания по ингредиентам (REACH) Для получения актуальной информации об ингредиентах см. www.kaercher.com/ REACH Принадлежности и запасные части Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства. Для получения информации о принадлежностях и запчастях см. www.kaercher.com. Указания по технике безопасности Степень опасности

● Указание относительно непосредственно грозящей опасности, которая приводит к тяжелым травмам или к смерти. 몇 ПРЕДУПРЕЖДЕНИЕ ● Указание относительно возможной потенциально опасной ситуации, которая может привести к тяжелым травмам или к смерти. 몇 ОСТОРОЖНО ● Указание на потенциально опасную ситуацию, которая может привести к получению легких травм.

● Указание относительно возможной потенциально опасной ситуации, которая может повлечь за собой материальный ущерб. Общие положения Во избежание опасности для людей, животных и имущества перед эксплуатацией устройства следует обязательно ознакомиться и принять во внимание следующие документы: ● инструкция по эксплуатации; ●все указания по технике безопасности; ● соответствующими национальными законодательными нормами; В режиме самообслуживания эксплуатирующая сторона должна обеспечить информирование пользователей с помощью четких указательных табличек о: ●возможных опасностях; ●устройствах безопасности

● управлении устройством.

몇 ПРЕДУПРЕЖДЕНИЕ ● Дети старше 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями, а также лица, не обладающие необходимым опытом и знаниями, могут использовать устройство только в том случае, если они находятся под надлежащим присмотром или прошли инструктаж компетентного лица относительно безопасного использования оборудования и осознают возможные

● Не разрешать детям играть с устройством. ● Очистку и техническое обслуживание, которое может проводить пользователь, не разрешено выполнять детям без

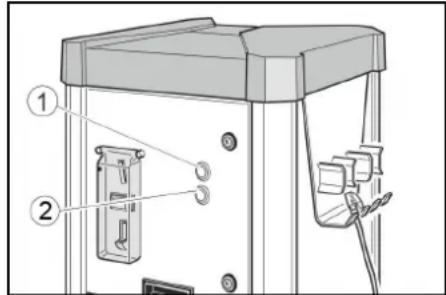

1. В аварийной ситуации нажать кнопку

«STOP». 1 Кнопка «STOP» 2 Кнопка «START», только на AT-C и AT-C Fp Символы на устройстве

Опасность из-за электрического напряжения. Не открывать крышки с такой маркировкой. 몇ПРЕДУПРЕЖДЕНИЕ Опасность ожогов о горячие поверхности. Не прикасаться к компонентам с этой маркировкой. Использование по назначению Устройство предназначено для регулирования давления в шинах автомобилей путем подкачивания или сброса давления. Эксплуатация во взрывоопасных зонах

Во время работы дверца должна быть закрыта и должен быть установлен

Данное устройство предусмотрено для промышленного использования. Необходимость калибровки устройство для накачивания шин в версиях устройства AT -C и AT -C Fp откалибрована и должна проверяться ответственным центром стандартизации после установки, а затем каждые 2 года. Ввод в эксплуатацию

1. Включить источник питания по месту

1 Главный выключатель 2 Дверца 3 Замок

3. Установить главный выключатель в

положение «ON» («ВКЛ.»). Кнопка «STOP» мигает, когда устройство работает.

Управление AW, AW Fp Элементы управления 1 Возврат монет 2 Монетоприемник 3 Держатель шланга 4 Вентильный штекер 1 Дисплей 2 Кнопка «-» 3 Кнопка «Спуск шины» 4 Кнопка «+» Проверка давления в шинах Накачивание спустившихся шин Если в шинах совсем нет давления, то устройство не может обнаружить наличие вентильного штекера на

Управление AW -C, AW -C Fp Элементы управления 1 Возврат монет 2 Монетоприемник 3 Держатель шланга 4 Вентильный штекер 5 Кнопка START 1 Дисплей заданного давления 2 Дисплей давления в шинах 3 Кнопка «+» 4 Кнопка «-» 5 Кнопка «Спуск шины» 6 без функции Проверка давления в шинах

2. С помощью кнопок «+» и «–»

установить на дисплее заданное давление в шинах.

3. Закрепить вентильный

штекер на вентиле шины.

акустический сигнал просигнализирует достижение заданного давления в шине.

5. Снять вентильный штекер.

6. Поместить вентильный

штекер в держатель шланга.

2. С помощью кнопок «+» и «–»

установить на дисплее заданное давление в шинах.

3. Закрепить вентильный

штекер на вентиле шины.

4. Нажать кнопку «Спуск

акустический сигнал просигнализирует достижение заданного давления в шине.

6. Снять вентильный штекер.

7. Поместить вентильный

штекер в держатель шланга.

2. Нажать кнопку «START».Русский 51

Накачивание спустившихся шин Если в шинах совсем нет давления, то устройство не может обнаружить наличие вентильного штекера на

Настраивание продолжительности работы

Продолжительность работы можно настраивать для случаев использования следующих монет: ● 50 евроцентов ● 50 британских пенни ● 1 швейцарский франк ● 1 польский злотый ● 5 норвежских крон Другие монеты могут устанавливаться сервисной службой.

1. Настроить продолжительность

работы на поворотной ручке P I. Возможный диапазон настройки от 30 секунд до 7 минут. 1 Поворотная ручка P I

Поворотные ручки P II, P III и P IV

1. При температурах ниже +5 °C

повернуть выключатель защиты от замерзания в положение «ON»

1 Выключатель защиты от замерзания 2 Нагревательный элемент для защиты от замерзания

Опасность повреждения Защита от замерзания активна только в том случае, если главный выключатель находится в положении «ON» («ВКЛ.»). При активации защиты от замерзания проверить, находится ли главный выключатель в положении «ON»

Нагревательный элемент для защиты от замерзания не имеет термостатической регулировки. Во включенном состоянии нагревательный элемент работает продолжительное время. Устройство без защиты от

В устройстве без защиты от замерзания при опасности замерзания необходимо выполнить процедуру вывода из эксплуатации. Вывод из эксплуатации

1. Слить конденсат из резервуара для

сжатого воздуха (см. «Работы по техническому обслуживанию»).

2. Установить главный выключатель в

положение «OFF» («ВЫКЛ.»). Уход и техническое обслуживание

1. Опорожнить кассету для монет (см.

«Работы по техническому обслуживанию»).

2. Проверить общее состояние

3. Проверить состояние вентильного

4. Проверить состояние

5. Открыть нижний кожух и проверить

состояние компрессора.

6. Поврежденные части заменить.

1. Очистить устройство снаружи.

2. Слить конденсат из резервуара для

сжатого воздуха (см. «Работы по техническому обслуживанию»). Техническое обслуживание каждые 2 года Только для AT -C, AT -C Fp

1. Откалибровать устройство

измерения давления накачивателя шин в центре стандартизации. Работы по техническому обслуживанию Опорожнение кассеты для монет

1 Дверца 2 Кассета для монет

2. Вынуть кассету для монет и

опорожнить. Слив конденсата

1 Крышка 2 Спускной клапан конденсата

2. С помощью кнопок «+» и «–»

установить на дисплее заданного давления (верхний дисплей) заданное давление

3. Закрепить вентильный

штекер на вентиле шины. Дисплей давления в шинах (нижний дисплей) показывает давление в шинах.

акустический сигнал просигнализирует достижение заданного давления в шине.

5. Снять вентильный штекер.

штекер в держатель шланга.

2. Нажать кнопку «START».

2. С помощью кнопок «+» и «–»

установить на дисплее заданного давления (верхний дисплей) заданное давление

3. Закрепить вентильный

штекер на вентиле шины. Дисплей давления в шинах (нижний дисплей) показывает давление в шинах.

4. Нажать кнопку «Спуск

акустический сигнал просигнализирует достижение заданного давления в шине.

6. Снять вентильный штекер.

7. Поместить вентильный

штекер в держатель шланга.52 Русский

2. Удерживать спускной клапан

몇 ПРЕДУПРЕЖДЕНИЕ Опасность травмирования, опасность повреждения Струя воды, выходящая из спускного клапана конденсата, может стать причиной травм или повреждений. Никогда не направлять спускной клапан конденсата на людей, животных, устройство или электрические компоненты.

3. Медленно открыть спускной клапан

конденсата и слить конденсат.

4. Закрыть спускной клапан конденсата.

5. Установить кожух.

Транспортировка 몇 ОСТОРОЖНО Опасность травмирования, опасность повреждения При транспортировке учитывать вес устройства.

1. При перевозке устройства в

транспортных средствах зафиксировать его от скольжения и опрокидывания в соответствии с действующими правилами.

몇 ОСТОРОЖНО Опасность получения травм и повреждений Во время хранения учитывать вес устройства.

Опасность удара электрическим

Перед работой с устройством установить главный выключатель в положение «OFF» («ВЫКЛ.») и отключить подачу питания в месте

Аппарат не работает Проверить источник питания по месту эксплуатации. Установить главный выключатель в положение «ON» («ВКЛ.»). Обратиться в сервисную службу. Устройство не запускается после подсоединения вентильного штекера

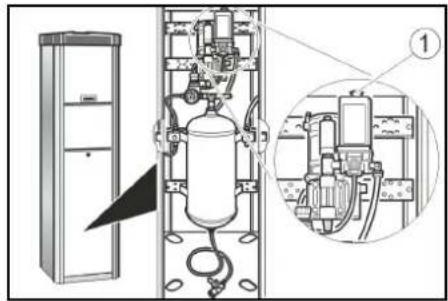

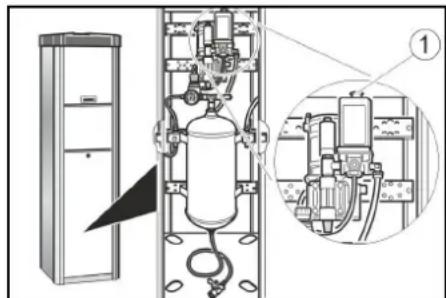

Проверить правильное положение вентильного штекера. Проверить состояние шланга и вентильного штекера. Нажать кнопку «Спуск шины». Отсутствует подача сжатого воздуха Потянуть вверх кнопку включения компрессора. 1 Кнопка включения компрессора Компрессор перегрет: подождать, пока компрессор остынет. Давление воздуха слишком низкое Проверить давление по манометру. При необходимости отрегулировать

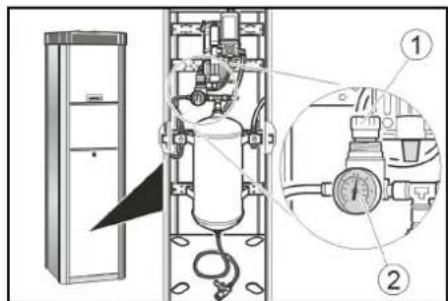

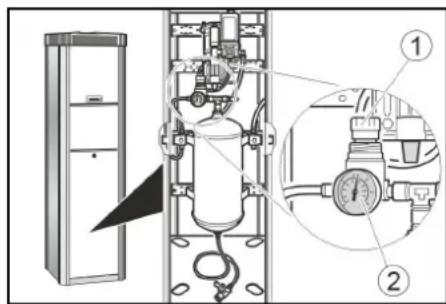

1 Редуктор 2 Манометр Неисправности с индикацией на дисплее

В каждой стране действуют соответствующие гарантийные условия, установленные уполномоченной организацией по сбыту нашей продукции. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственных браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую изделие или в ближайшую уполномоченную службу сервисного обслуживания. (Адрес указан на обороте) Ошибка Причина Устранение ER1 Нестабильное измерение давления из- за повреждения вентильного штекера

Заменить вентильный штекер. Заменить шланг. ER2, ER7 Давление воздуха слишком низкое. Нестабильное измерение давления из- за повреждения вентильного штекера или шланга. Проверить давление воздуха по манометру, при необходимости подрегулировать редуктор. Заменить вентильный штекер. Заменить шланг. ER3 Давление воздуха слишком низкое . Проверить давление по манометру, при необходимости подрегулировать редуктор. ER4 Давление воздуха слишком высокое. Проверить давление по манометру, при необходимости подрегулировать редуктор. ER5 Нарушено электропитание. Обратиться в сервисную службу. ER6, ER8, ER9, ERU, ERB Неисправность электроники. Обратиться в сервисную службу. ERP Вентильный штекер отсоединился во время подкачивания. Давление воздуха нестабильно. Проверить правильное положение вентильного

Проверить давление по манометру, при необходимости подрегулировать редуктор.Magyar 53 Технические характеристики Сохраняется право на внесение технических изменений. Декларация о соответствии стандартам ЕС Настоящим заявляем, что концепция, конструкция и исполнение указанной ниже машины отвечают соответствующим основным требованиям директив ЕС по безопасности и охране здоровья. При любых изменениях машины, не согласованных с нашей компанией, данная декларация теряет свою силу. Изделие: Накачиватель шин Тип: AT, AT Fp, AT -C, AT -C Fp Действующие директивы ЕС 2006/42/EC 2014/35/ЕС 2014/30/EС Лицо, ответственное за ведение документации: Gianmarco Stra MTM Hydro Srl Via Moglia, 33 12062 Cherasco (Cn) - Italy

W450 Степень защиты IP44 сжатого воздуха; Объем подачи l/min 100 Давление MPa 0,1...0,8 Условия окружающей среды Температура с

°C -10...+40 Температура без защиты от замерзания °C +5...+40 Влажность воздуха % 10...80 Уровень шума Уровень звукового давления LpA dB(A) <70 Уровень звуковой
