ATC Fp - Sūkņi Kärcher - Bezmaksas lietošanas instrukcija

Produkta veids	Profesionāls riepu piepūšamais aparāts
Zīmols	Kärcher
Modelis	ATC Fp
Elektrobarošana	230 V, 50 Hz, vienfāze
Pieslēgtā jauda	450 W
Aizsardzības veids	IP44
Saspiestā gaisa plūsma	100 l/min
Darba spiediens	0,1 līdz 0,8 MPa
Izmēri (G × P × A)	423 × 423 × 1550 mm
Svars	55 kg
Darba temperatūra (ar pretsala līdzekli)	-10 °C līdz +40 °C
Darba temperatūra (bez pretsala līdzekļa)	+5 °C līdz +40 °C
Apkārtējā gaisa mitrums	10 līdz 80 %
Skaņas spiediena līmenis LpA	<70 dB(A)
Skaņas jaudas līmenis LWA	76,8 dB(A)
Galvenās funkcijas	Riepu piepūšana un spiediena kontrole, izvēles detaļas, digitālais displejs
Plīsusi riepas funkcija	Jā, īpaša poga
Ikdienas apkope	Iztukšot kondensātu, pārbaudīt šļūteņu un uzgaļa stāvokli
Nedēļas apkope	Tīrīt ārpusi
Kalibrēšana	Reizi 2 gados akreditētā birojā
Pretsala aizsardzība	Jā, īpašs slēdzis (pieejams)
Drošība	Avārijas apturēšana, elektriskie norādījumi un karstas virsmas
Izmantošana	Profesionāla, apmaksa ar monētām

Bieži uzdotie jautājumi - ATC Fp Kärcher

Kā lietot riepu piepūšamo aparātu ATC Fp?

Ievietojiet monētu spraugā, iestatiet vēlamo spiedienu ar + un - taustiņiem, piestipriniet uzgali riepas vārstam. Skaņas signāls norāda, ka spiediens ir sasniegts. Noņemiet uzgali un pakariet to.

Ko darīt, ja riepa ir pilnībā plakana?

Ievietojiet monētu, iestatiet spiedienu, piestipriniet uzgali vārstam, tad nospiediet pogu "Plīsusi riepa". Sagaidiet skaņas signālu.

Kā iztukšot kompresora kondensātu?

Noņemiet priekšējo vāku, novietojiet trauku zem iztukšošanas vārsta, lēnām atveriet vārstu, lai izvadītu kondensātu, pēc tam aizveriet un uzlieciet vāku atpakaļ.

Ko nozīmē kļūdas ziņojums ER1?

ER1 norāda uz nestabilu spiediena mērījumu, ko izraisa bojāts uzgalis vai šļūtene. Nomainiet attiecīgo daļu.

Kā aktivizēt pretsala aizsardzību?

Temperatūrā zem +5 °C iestatiet pretsala aizsardzības slēdzi uz "ON". Galvenajam slēdzim arī jābūt ON pozīcijā.

Kāda nedēļas apkope ir nepieciešama?

Notīriet ierīces ārpusi un iztukšojiet kondensātu no saspiestā gaisa tvertnes.

Kādas monētas pieņem maksājumu sistēma?

Pēc noklusējuma: 50 eiro centi, 50 britu pensi, 1 Šveices franks, 1 Polijas zlots, 5 Norvēģijas kronas. Citas monētas var konfigurēt klientu serviss.

Kā iestatīt darbības ilgumu?

Izmantojiet rotācijas pogu P I, lai iestatītu ilgumu no 30 sekundēm līdz 7 minūtēm. Pārējām pogām (P II, P III, P IV) nav funkcijas.

Ierīce neieslēdzas pēc uzgaļa pievienošanas, ko darīt?

Pārbaudiet uzgaļa fiksāciju, šļūtenes stāvokli, pēc tam nospiediet pogu "Plīsusi riepa". Ja problēma turpinās, sazinieties ar klientu servisu.

Kur var atrast rezerves daļas?

Izmantojiet tikai oriģinālās Kärcher detaļas. Apmeklējiet vietni www.kaercher.com vai sazinieties ar pilnvaroto izplatītāju.

LIETOŠANAS INSTRUKCIJA ATC Fp Kärcher

1. Ievietojiet monētu monētu slotā.

Ekspluatācijas uzsākšana 91

Apkalpošana 91

Iestatījumi 92

Pretsasalšanas aizsardzība 92

Lai novērstu riskus personām, dzīvniekiem un lietām, pirms ierīces ekspluatācijas obligāti izlasiet un ievērojiet turpmākos dokumentus:

• lietošanas instrukciju; visas drošības norādes; attiecīgās likumdevēja valsts tiesību normas;

Pašapkalpošanās režīmā operatoram jānodrošina, lai lietotāji ar skaidri redzamām norādījumu zīmēm tiktu informēti par:

• iespējamiem draudiem;
• drošības noteikumiem;
• ierīces apkalpošanu.

Apkalpošana

BRĪDINĀJUMS

• Vismaz 8 gadus veci bērni un personas ar ierobežotām fiziskām, sensoriskām un garīgām spējām vai personas, kurām nav pieredzes un/vai zināšanu, drīkst lietot ierīci tikai atbilstošā uzraudzībā vai tad, ja par drošību atbildīgā persona dod norādes par ierīces drošu lietošanu un lietotājs ir izpratis iespējamās briesmas.
• Ar ierīci nedrīkst spēlēties bērni.
• Bērni bez uzraudzības nedrīkst veikt ierīces tīrīšanu un apkopi. Vienmēr uzturiet vidi ap ierīci tīru un bez eļļas un smērvielām.

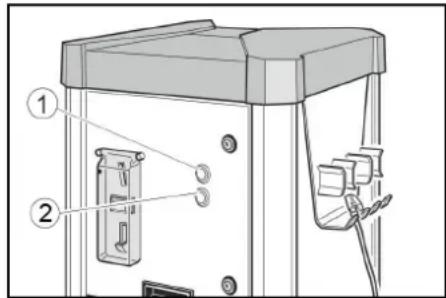

Rīcība ārkārtas situācijā

1. Ārkārtas situācijā nospiediet taustiņu "STOP".

① Taustiņš "STOP"

② Taustiņš "START", tikai AT-C un AT-C Fp

Simboli uz ierīces

△BĪSTAMI

Bīstams elektriskais spriegums.

Neatveriet daļas ar šādu marķējumu.

BRĪDINĀJUMS

Karstu virsmu radīts apdegšanas risks.

Neaiztieciet daļas ar šādu zīmi.

Noteikumiem atbilstoša lietošana

Ierīce ir paredzēta gaisa spiediena regulēšanai transportlīdzekļa riepās, piepumpējot vai izlaižot spiedienu.

Monētu atdošana ② Monētu ievietošanas atvere ③ Šļūtenes turētājs ④ Vārsta spraudnis

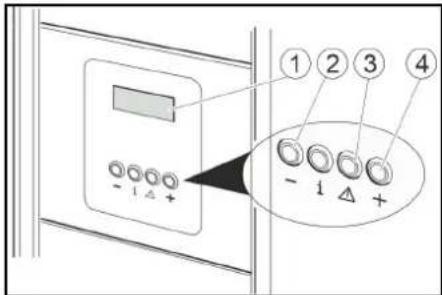

Displejs (2) Taustiņi "+" un "-" Tukšas riepas (4) Taustiņi "+" un "-"

Pārbaudiet riepu spiedienu

1. Iemetiet monētu spraugā monētu.

1. Izmantojot taustiņus "+" un "-", displejā ievadiet vēlamo riepu spiedienu.

1. Vārstu spraudni piestipriniet pie riepas ventiļa.

1. Uzgaidiet, līdz skaņas signāls norāda par vēlamā riepu spiediena sasniegšanu.

1. Noņemiet vārstu spraudni.

1. Iekariniet vārstu spraudni šļūtenes turētājā.

Tukšu riepu uzpildīšana

Ja riepa nav spiediena, ierīce nevar atpazīt, ka vārstu spraudnis ir uzsprausts uz vārsta.

1. Iemetiet monētu spraugā monētu.

Iestatāmais izpildes laiks attiecas uz šādu monētu iemešanu:

50 eiro centi, 50 britu peniji, 1 Šveices franks, 1 Polijas zlots, 5 Norvēģijas kronas

Citas monētas var iestatīt klientu apkalpošanas dienests.

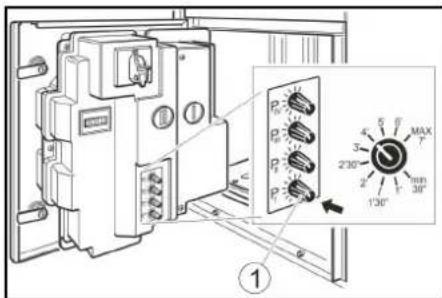

1. Ar grozāmpogu P1 iestatiet darbības laiku.

Iestatīšanas diapazons no 30 sekundēm līdz 7 minūtēm.

①Grozāmā poga P I

Norādījums

Grozāmajām pogām P II, P III un P IV nav funkcijas.

Pretaizsalšanas aizsardzība

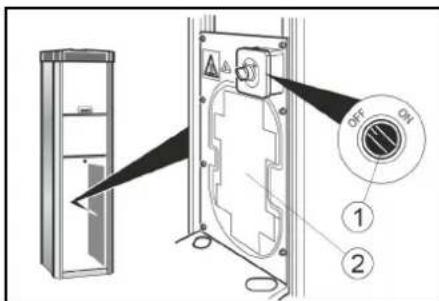

Ierīce ar pretaizsalšanas funkciju

1. Pie temperatūras +5°C pagrieziet pretaizsalšanas slēdzi uz ON

(1) Pretaizsalšanas slēdzis (2) Pretaizsalšanas apsilde

IEVĒRĪBAI

Bojājumu risks

Aktivizējot pretsala aizsardzību, pārbaudiet, vai galvenais slēdzis ir pozīcijā “ON”.

Norādījums

Pretaizsalšanas apsilde neregulē termostats. Izslēgtā stāvoklī apsilde darbojas nepārtraukti.

Ierīce bez pretaizsalšanas funkcijas

Ierīcei bez pretsala aizsardzības sasalšanas riska gadījumā jāveic "ekspluatācijas pārtraukšanu".

Ekspluatācijas pārtraukšana

1. Izlaidiet kondensātu no saspiestā gaisa tvertnes (skatīt "Apkopes darbi").
2. Pārslēdziet galveno slēdzi pozīcijā "OFF".

Kopšana un apkope

Katru dienu

1. Iztukšojiet monētu kaseti (skatīt "Apkopes darbi").
2. Pārbaudiet ierīces vispārējo stāvokli.
3. Pārbaudiet vārsta spraudņa stāvokli.
4. Pārbaudiet šļūteņu mezgla stāvokli.
5. Atveriet apakšējo pārsegu un pārbaudiet kompresora stāvokli.
6. Lieciet veikt bojāto daļu nomaiņu.

Katru nedēļu

1. Notīriet ierīci no ārpuses.
2. Izlaidiet kondensātu no saspiestā gaisa tvertnes (skatīt "Apkopes darbi").

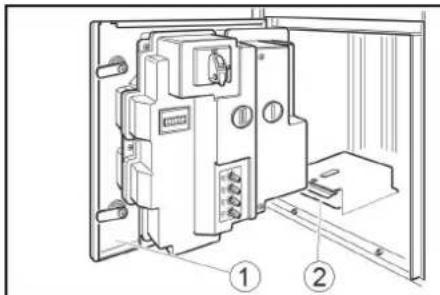

Monētu kasetes iztukšošana

1. Atver durvis.

Durvis

(2) Monetukasete 2. Izvelciet un iztuksojiet monetu kaseti.

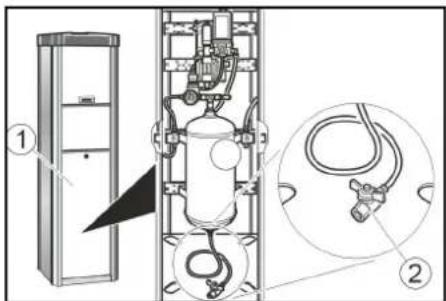

Iztuksojiet kondensatu

1. Nonemt parsegu.

1 Parsi (2) Kondensata iztuksoanas varsts 2. Turiet kondensata iztuksoanas varstu virs shaetas vai savaksanas trauka.

BRIDINAJUMS

Savainojuma draudi, bojajumu risks

Udens strukla, kas izplust no kondensata iztuksoanas varsta, var izraisit traumas vai bojajumus.

Nekad neversiet kondensata iztuksoanas varstu pret cilvekiem, dzivniekiem, ieri cai elektriskam dalam.

1. Lenam atveriet kondensata iztuksoanas varstu un iztuksojet kondensatu.
2. Aizveriet kondensata iztuksoanas varstu.
3. Uzlieciet parsegu.

Transportesana

△UZMANIBU

Savainojuma draudi, bojājumu risks

Transportējot ņemiet vērā ierīces svaru.

1. Pārvadājot transportlīdzekļos, nodrošiniet ierīci pret slīdēšanu un apgāšanos atbilstoši attiecīgajai direktīvai.

Uzglabāšana

UZMANĪBU

Savainojumu un bojājumu draudi. Uzglabājot, ņemiet vērā ierīces svaru.

Palīdzība traucējumu gadījumā

△BĪSTAMI

Elektriskās strāvas trieciena risks.

Pirms darbu uzsākšanas pie ierīces, iestatiet galveno slēdzi pozīcijā "OFF" un atvienojiet strāvas padevi uz vietas.

Ierīce nedarbojas

• Pārbaudiet objektā esošo strāvas padevi.
• Iestatiet galveno slēdzi pozīcijā „ON".
• Sazinieties ar klientu servisu.

Ierīce neieslēdzas pēc tam, kad vārsta spraudnis ir savienots ar riepu.

• Pārbaudiet, vai vārsts spraudnis ir pareizi izvietots.
• Pārbaudiet šļūtenes un vārsta spraudņa stāvokli. Nospiediet taustiņu "Tukšs riepas".

Nav pieejams saspiestais gaiss

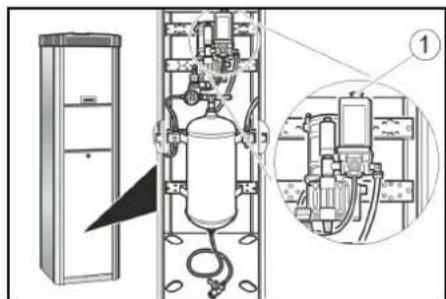

• Pavelciet uz augšu kompresora ieslēgšanas pogu.

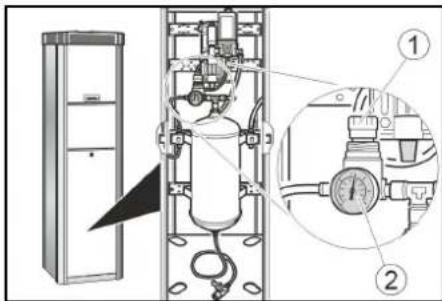

① Kompresora ieslēgšanas poga - Kompresors ir pārkarsis: Uzgaidiet, līdz kompresors ir atdzisis. Gaisa spiediens ir pārāk zems. Manometra pārbaudiet spiedienu. Nepieciešamības gadījumā atkārtoti noregulējiet spiediena reduktoru.

① Spiediena reduktors

② Manometrs

Traucējumi ar radiācijas displeju

Kjūda	Cēlonis	Novērsana
ER1	Nestabila spiediena měříšana vársta spraudnávae šlūtènes bojājuma dēl	● Nomainiet vársta spraudni. ● Nomainiet šlūteni.
ER2, ER7	Gaisa spiediens ir pārak zems. Nestabila spiediena měříšana vársta spraudnávae šlūtènes bojājuma dēl.	● Pārbaudiet gaisa spiedenu manometrā, ja nepieciešams, noregulējiet spiedena reduktora iestatijumu. ● Nomainiet vársta spraudni. ● Nomainiet šlūteni.
ER3	Gaisa spiediens ir pārak zems.	● Pārbaudiet spiedenu manometrā, ja nepieciešams, re-gulējiet spiedena samazināsanas iestatijumu.
ER4	Gaisa spiediens ir pārak augsts.	● Pārbaudiet spiedenu manometrā, ja nepieciešams, re-gulējiet spiedena samazināsanas iestatijumu.
ER5	Bojăta sprieguma padeve.	● Sazinieties ar klientu servisu.
ER6, ER8, ER9, ERU, ERB	Nepareiza elektronikas darbība.	● Sazinieties ar klientu servisu.
ERP	Uzpumpěšanas laikā vársta spraudnis ir atvienojies. Gaisa spiediens nav stabils.	● Pārbaudiet, vai vársta spraudnis ir pareizi izvietots. ● Pārbaudiet spiedenu manometrā, ja nepieciešams, re-gulējiet spiedena samazināsanas iestatijumu.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbilstošās sabiedrības izdotās garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošo dokumentu griezieties pie tirgotāja vai tuvākā pilnvarotā klientu apkalpošanas dienesta. (Adresi skatīt aizmugurē)

Tehniskie dati

Strāvas pieslēgums
Tīkla spriegums	V	230
Fāze	~	1
Frekvence	Hz	50
Pieslēguma jauda	W	450
Drošinātāja veids		IP44

Saspiestais gaiss
Padeves daudzums	I/min	100
Spiediens	MPa	0,1...0,8
Vides nosacijumi
Temperatūra ar pretaiz-salşanas funkciju	°C	-10...+40
Temperatūra bez pre-taizsalşanas funkcijas	°C	+5...+40
Gaisa mitrums	%	10...80

Trokšna emisija
Trokšna spiediena lime- nis LpA	dB(A)	<70
Trokšna intensitatei li- menis LWA + Nedroši-bas faktors KWA	dB(A)	76,8

Trošena jaudas limenis dB(A) 4

LWA + Nedrošības faktors KWA (CX)

Izměri un svars
Svars	kg	55
Garums	mm	423
Platums	mm	423
Augstums	mm	1550
