MANUAL DE UTILIZARE ATC Fp Kärcher

Protecția mediului 68

Punerea în funcțiune 69

Operarea 69

Setări 70

Protecția împotriva înghețului 70

Scoaterea din funcțiune 70

Îngrijirea și întreținerea 70

Transport 70

Depozitarea 70

Remedierea defecțiunilor 70

Garanție 71

Date tehnice 71

Declarație de conformitate UE 71

Indicații generale

Înainte de prima utilizare a aparatului, citiți capitolul cu indicații privind siguranța și în

Instrucțiunile de utilizare originale.

Respectați aceste instrucțiuni.

Păstrați-le pentru utilizarea ulterioară sau pentru viitorul posesor.

Protecția mediului

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ecologic.

Aparatele electrice și electronice conțin materiale reciclabile prețioase și, uneori, componente precum baterii,

acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau al eliminării necorespunzătoare, pot reprezenta un potențial pericol pentru sănătatea oamenilor și pentru mediu înconjurător. Pentru funcționarea corectă a aparatului, aceste componente sunt necesare. Aparatele marcate cu acest simbol nu trebuie aruncate la gunoiul menajer.

Observații referitoare la materialele conținute (REACH)

Informații actuale referitoare la materialele conținute puteți găsi la adresa: www.kaercher.com/REACH

• Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la vătămări corporale grave sau moarte.

PRECAUȚIE

• Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare.

ATENȚIE

• Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la pagube materiale.

Generalități

Pentru a nu pune în pericol persoane, animale și obiecte, înainte de a pune aparatul în funcțiune, este obligatoriu să citiți și să respectați următoarele documente:

• instrucțiunile de utilizare, toate instrucțiunile de siguranță, normele naționale corespunzătoare ale legiuitorului

În modul Autoservire, operatorul trebuie să se asigure că utilizatorii sunt informați prin semne clar vizibile despre:

• posibilele pericole, dispozitivele de siguranță
• utilizarea aparatului.

Operarea

AVERTIZARE

• Copiii de la minimum 8 ani și persoanele cu capacități psihice, senzoriale sau mentale limitate sau care nu dispun de experiență sau cunoștințele necesare pot folosi aparatul doar dacă sunt supravegheați corespunzător, dacă sunt instruiți de o persoană responsabilă de siguranța lor cu privire la utilizarea în siguranță a aparatului și înțeleg pericolele care rezultă din aceasta.
• Copiii nu trebuie lăsați să se joace cu aparatul.
• Curățarea și întreținerea nu trebuie efectuate de copii nesupravegheați.
• Zona din jurul aparatului trebuie păstrată întotdeauna în stare curată, fără pete de ulei și de unsoare.

Comportamentul în cazurile de urgență

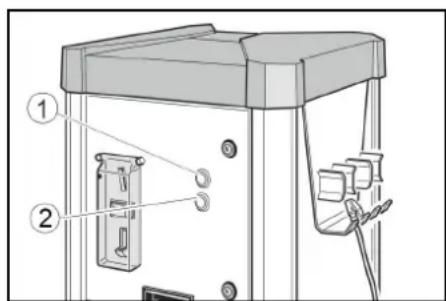

1. În caz de urgență, apăsați butonul STOP

① Butonul "STOP" ② Butonul "START", numai pentru AT-C și AT-C Fp

Simboluri pe aparat

PERICOL

Pericol de electrocutare din cauza

tensiunii electrice.

Nu deschideți capacele marcate în acest fel.

AVERTIZARE

Pericol de ardere din cauza suprafețelor fierbinți.

Nu atingeți nicio componentă marcată cu acest simbol.

Utilizarea conform destinației

Aparatul este utilizat pentru reglarea presiunii anvelopelor de la autovehicule prin pomparea sau eliberarea presiunii.

Se interzice funcționarea în zone cu pericol de explozie.

În timpul funcționării, ușa trebuie să fie închisă, iar capacul fixat.

Acest aparat este adecvat pentru uz comercial.

Obligația de calibrare

Sistemul de umflare a anvelopelor pentru versiunile dispozitivelor AT-C și AT-C Fp este calibrat și trebuie verificat de către biroul de calibrare responsabil după instalare și apoi la fiecare 2 ani.

Punerea în funcțiune

1. Porniți sursa de alimentare la fața locului.
2. Deschideți lacătele.

① Comutator principal ③ Închizător

1. Mutați comutatorul principal în poziția "ON". Butonul "STOP" clipește când dispozitivul este în funcțiune.
2. Închideți ușa.

Operarea

Utilizarea AW, AW Fp

Elemente de operare

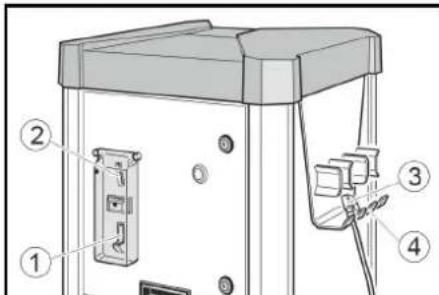

Întoarcerea monedei Alimentare cu monede ③ Suport de furtun (4) Ștecher supapă

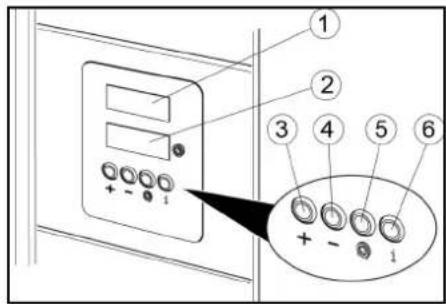

① Ecran ② Butonul - ③ Buton pentru cauciuc plat ④ Butonul +

Verificați presiunea anvelopelor

1. Introduceți moneda în fanta pentru monede.

1. Reglați presiunea nominală din anvelope, folosind butoanele + și - de pe afișaj.

1. Fixați ștecherul supapei la supapa anvelopei.

1. Așteptați până când un semnal acustic indică atingerea presiunii nominale dorite în anvelopă.

1. Scoateți conectorul supapei.

1. Introduceți ștecherul supapei în suportul de furtun.

Umplerea anvelopei cu presiune

Dacă în anvelopă nu există presiune, aparatul nu poate recunoaște dacă ștecherul supapei a fost conectat la supapă.

1. Introduceți moneda în fanta pentru monede.

1. Reglați presiunea nominală din anvelopă, folosind butoanele + și - de pe afișaj.

1. Fixați ștecherul supapei la supapa anvelopei.

1. Apăsați butonul "Cauciuc plat".

1. Așteptați până când un semnal acustic indică atingerea presiunii nominale dorite în anvelopă.
2. Scoateți conectorul supapei.
3. Introduceți ștecherul supapei în suportul de furtun.

Utilizarea AW-C, AW-C Fp

Elemente de operare

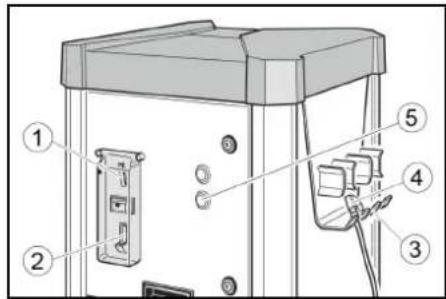

Intoarcerea monedei 2Alimentare cumonede ③ Suport de furtun (4) Stecher supapă ⑤Butonul START

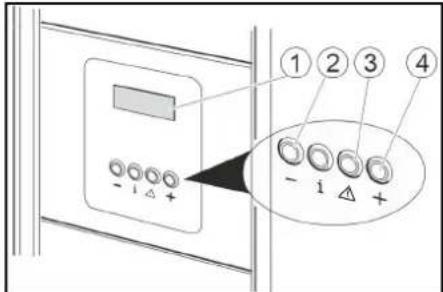

① Afisajul presiunii nominale ② Afisajul presiunii in envelope (3)Butonul + 4Butonul - ⑤Buton pentru cauciuc plat fara functie

Verificati presiunea anvelopelor

1. Introduci moneda in fanta pentru monede.

1. Apasati butonul START.

1. Setati presiunea nominală a anvelopelor, folosind butoanele +si - de pe afisaj (afisajul superior).

1. Fixati stecherul supapei la supapa anelopei. Afisajul presiunii pneurilor (afisajul inferior) arata presiunea pneurilor.

1. Astepta paná cánd un semnal acustic indicà atingerea presiunii nominale dorite in envelope.

1. Scoatej conectorul supapei.

1. Introduci stecherul supapei in suportul de furtun.

Umplerea placilor de presiune de la anelope

Dacă in anelopă nu există presiune, aparatul nu poate recunoște dacă stecherul supapei a fost conectat la supapă.

1. Introducej moneda in fanta pentru monede.
2. Apasati butonul START.
3. Setați presiunea nominală a anvelopelor, folosind butoanele + și - de pe afișaj (afișajul superior).
4. Fixați ștecherul supapei la supapa anvelopei.

Afișajul presiunii pneurilor (afișajul inferior) arată presiunea pneurilor.

1. Apăsați butonul "Cauciuc plat".

1. Așteptați până când un semnal acustic indică atingerea presiunii nominale dorite în anvelopă.
2. Scoateți conectorul supapei.

1. Introduceți ștecherul supapei în suportul de furtun.

Setări

Pentru alte monede, setarea se poate face de către serviciul pentru clienți.

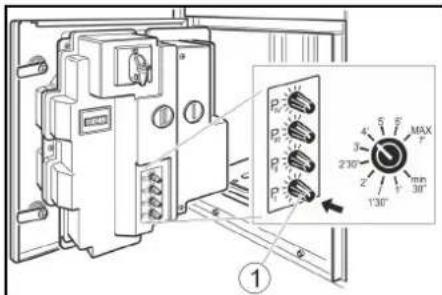

1. Setați durata de funcționare cu butonul rotativ PI.

Interval de setare posibil de la 30 de secunde la 7 minute.

①Buton rotativ PI

Indicație

Comutatoarele P II, P III și P IV nu au alocată nicio funcție.

Protecția împotriva înghețului

Aparat cu antigel

1. La temperaturi sub +5°C, rotiți comutatorul de protecție împotriva înghețului la "ON".

①Comutator antigel Sistem de încălzire antigel

ATENȚIE

Pericol de deteriorare

Sistemul de protecție împotriva înghețului este activ numai atunci când și comutatorul principal este în poziția "ON".

Când activați protecția împotriva înghețului, verificați dacă întrerupătorul principal este în poziția "ON".

Indicație

Sistemul de încălzire antigel nu este comandat de termostat. În stare pornită, sistemul de încălzire funcționează tot timpul.

Aparat fără antigel

În cazul în care aparatul nu este protejat împotriva înghețului și astfel este expus la îngheț, scoateți aparatul din funcțiune.

Scoaterea din funcțiune

1. Evacuați condensul din rezervorul de aer comprimat (vezi „Lucrări de întreținere”).
2. Mutați comutatorul principal în poziția OFF

Îngrijirea și întreținerea

Zilnic

1. Goliți caseta de monede (vezi „Lucrări de întreținere”).
2. Verificați starea generală a dispozitivului.
3. Verificați starea ștecherului supapei.
4. Verificați starea conductei flexibile.
5. Deschideți capacul inferior și verificați starea compresorului.
6. Comandați înlocuirea pieselor deteriorate.

Săptămânal

1. Curățați exteriorul dispozitivului.
2. Evacuați condensul din rezervorul de aer comprimat (vezi „Lucrări de întreținere”).

Întreținere la fiecare 2 ani

Doar la AT-C, AT-C Fp

1. Calibrați manometrul umflatorului de pneuri cu ajutorul biroului de calibrare.

Lucrări de întreținere

Golirea casetei de monede

1. Deschideți ușa.

Ușa

② Caseta de monede 2. Scoateți caseta de monede și goliți-o.

Drenați condensul

1. Scoateți capacul.

Capac

Supapa de drenare a condensului

1. Poziționați supapa de drenare a condensului peste un puț sau un recipient de colectare.

AVERTIZARE

Pericol de rănire, pericol de deteriorare a aparatului

Jetul de apă din supapa de scurgere a condensului poate provoca leziuni sau deteriorări.

Nu îndreptați niciodată supapa de scurgere a condensului către oameni, animale, dispozitive sau componente electrice.

1. Deschideți încet supapa de scurgere a condensului și drenați condensul.
2. Închideți supapa de drenare a condensului.
3. Montați capacul.

Transport

△PRECAUȚIE

Pericol de rănire, pericol de deteriorare a aparatului

La transport, țineți cont de greutatea aparatului.

1. În cazul transportării în vehicule, asigurați aparatul contra derapării și răsturnării conform normelor în vigoare.

Depozitarea

△PRECAUȚIE

Pericol de accidentare și de deteriorare. La depozitare, țineți cont de greutatea aparatului.

Remedierea defecțiunilor

PERICOL

Pericol de electrocutare.

Înainte de a lucra la dispozitiv, poziționați comutatorul principal pe "OFF" și deconectați sursa de alimentare de la fața locului.

Dispozitivul nu funcționează

• Verificați sursa de alimentare cu tensiune la fața locului.
• Mutați comutatorul principal în poziția "ON".
• Contactați serviciul clienți.

Aparatul nu pornește, după ce ștecherul supapei a fost conectat la anelopă.

• Verificați dacă ștecherul supapei este montat corect.
• Verificați starea furtunului și a ștecherului supapei.
• Apăsați butonul "Anelopă".

Nu este aer comprimat

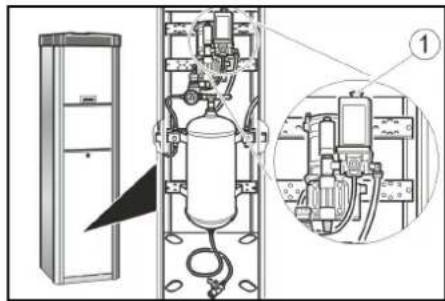

• Trageți în sus de butonul de pornire al compresorului.

①Buton de pornire compresor - Compresorul este supraîncălzit: Așteptați răcirea compresorului. Presiunea aerului este prea mică

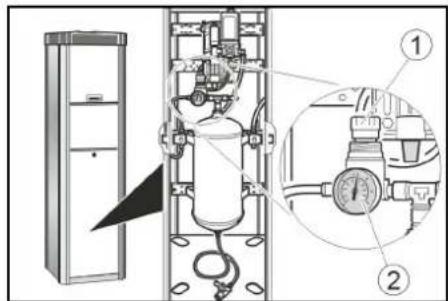

• Verificați presiunea la manometru. Reglați reductorul de presiune dacă este necesar.

1Reductor de presiune (2)Manometru

Defecțiuni cu mesaje afișate pe afișaj

Eroare Cauză Remediere
ER1	Măsurare de presiune instabilă cauză de stecherul supapei tau furtunul defect	• Inlocuiți stecherul supapei. • Inlocuiți furtunul.
ER2, ER7	Presiunea aerului este prea mică. Măsuruți presiunea instabilă cauză de stecherul supapei tau furtunul defect.	• Verificăți presiunea la manometru, regulați reductorul de presiune, dacă este necesar. • Inlocuiți stecherul supapei. • Inlocuiți furtunul.
ER3	Presiunea aerului este prea mică.	• Verificăți presiunea la manometru, regulați reductorul de presiune, dacă este necesar.
ER4	Presiunea aerului este prea mare.	• Verificăți presiunea la manometru, regulați reductorul de presiune, dacă este necesar.
ER5	Alimentarea cu tensiune este defectă.	• Contactați serviciul clienti.
ER6, ER8, ER9, ERU, ERB	Defecțuni laSYSTEMUL electronic.	• Contactați serviciul clienti.
ERP	Stecherul supapei s-a slăbit pe durata pompării. Presiunea aerului nu este stabilă.	• Verificăți dacă stecherul supapei este montat corect. • Verificăți presiunea la manometru, regulați reductorul de presiune, dacă este necesar.

Garantie

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventualele defecțiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentați-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată. (Pentru adresă, consultați pagina din spa-

Date tehnice

Conxiune electrică
Tensiune de rețea	V	230
Fază	~	1
Frecventa	Hz	50
Putere de conectare	W	450
Grad de proteție		IP44
Aer comprimat
Debit de pompare	I/min	100
Presiune	MPa	0,1...0,8
Condiții de mediu
Temperatură cu antigel	°C	-10...+40
Temperatură fãră antigel	°C	+5...+40
Umiditatea aerului	%	10...80
Emisie de zgomot
Nivel de zgomot LpA	dB(A)	<70

Nivel de putere acustica dB(A) 76,8

LWA + Incertitudine

KWA

Nivel de putere acustica dB(A) 4

LWA + Incertitudine

KWA

Dimensiuni Şi greutăți
Greutate	kg	55
Lungime	mm	423
Lățime	mm	423
Inăltime	mm	1550

Sub rezerva modificărilor tehnice.

Declarație de conformitate UE

Prin prezenta, declaram că aparatul indicat mai jos corespunde cerințelor fundamentale privind siguranța și sănătatea prevăzute în directivele UE relevante, prin proiectarea și structura sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Umflător de envelope

Tip: AT, AT Fp, AT -C, AT -C Fp
