Caractéristiques techniques	Pompe à piston, débit maximal de 600 l/h, pression maximale de 10 bars
Utilisation	Idéale pour l'arrosage de jardins, le nettoyage de surfaces et l'alimentation en eau
Maintenance et réparation	Vérifier régulièrement les filtres, nettoyer les tuyaux et contrôler l'étanchéité des joints
Sécurité	Utiliser des gants et des lunettes de protection lors de l'utilisation, ne pas exposer à l'eau
Informations générales	Poids : 5 kg, dimensions : 40 x 30 x 25 cm, garantie de 2 ans

FOIRE AUX QUESTIONS - ATC Fp Kärcher

Comment puis-je installer la pompe Kärcher ATC Fp ?

Pour installer la pompe Kärcher ATC Fp, commencez par lire le manuel d'utilisation. Assurez-vous que toutes les connexions sont bien serrées et que la pompe est placée sur une surface stable. Branchez-la ensuite à une prise électrique appropriée.

La pompe ne s'allume pas, que faire ?

Vérifiez d'abord si la pompe est correctement branchée à une source d'alimentation. Assurez-vous également que le disjoncteur n'a pas sauté. Si tout semble en ordre, contactez le service clientèle.

Quelle est la capacité maximale de la pompe Kärcher ATC Fp ?

La pompe Kärcher ATC Fp a une capacité de débit maximale de 500 litres par heure. Veillez à ne pas dépasser cette capacité pour éviter d'endommager la pompe.

Comment nettoyer la pompe après utilisation ?

Pour nettoyer la pompe, débranchez-la et videz l'eau restante. Utilisez un chiffon humide pour essuyer l'extérieur et un goupillon pour nettoyer les filtres si nécessaire. Ne plongez pas la pompe dans l'eau.

Quels types de liquides puis-je utiliser avec la pompe ?

La pompe Kärcher ATC Fp est conçue pour être utilisée avec de l'eau propre. Évitez d'utiliser des liquides corrosifs ou abrasifs qui pourraient endommager la pompe.

La pompe fait un bruit étrange, que dois-je faire ?

Un bruit étrange peut indiquer un problème. Vérifiez si la pompe est bien nivelée et qu'il n'y a pas d'obstacles dans le mécanisme. Si le bruit persiste, débranchez la pompe et contactez le service après-vente.

Quelle est la garantie de la pompe Kärcher ATC Fp ?

La pompe Kärcher ATC Fp est généralement couverte par une garantie de 2 ans à partir de la date d'achat. Conservez votre reçu pour faire valoir la garantie.

Comment puis-je obtenir des pièces de rechange pour la pompe ?

Vous pouvez commander des pièces de rechange directement sur le site officiel de Kärcher ou chez un revendeur agréé. Assurez-vous de connaître le numéro de modèle de votre pompe.

MODE D'EMPLOI ATC Fp Kärcher

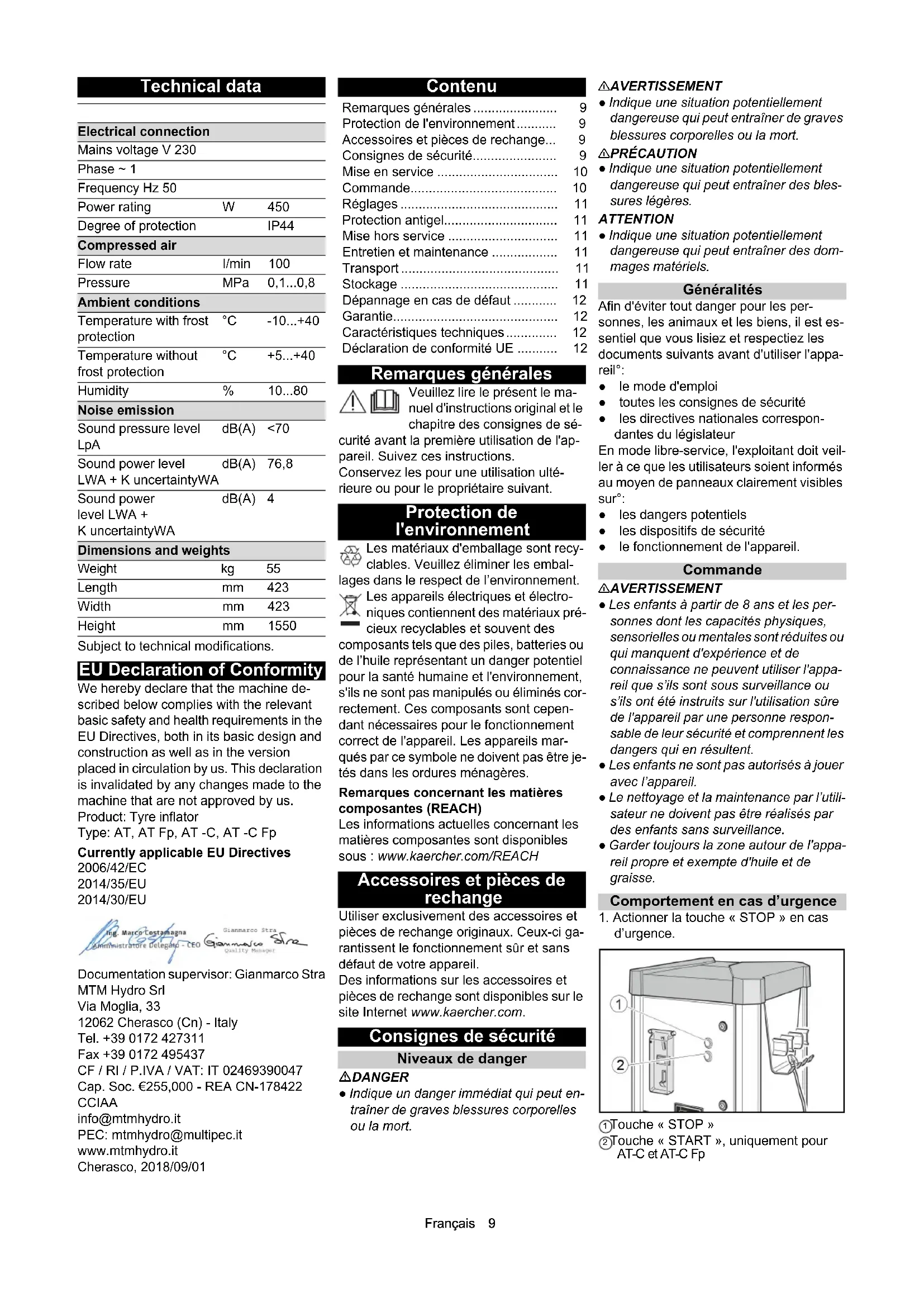

Cap. Soc. €255,000 - REA CN-178422 CCIAA [e-mail] PEC: [e-mail] www.mtmhydro.it Cherasco, 2018/09/01 Contenu Remarques générales Veuillez lire le présent le ma- nuel d'instructions original et le chapitre des consignes de sé- curité avant la première utilisation de l'ap- pareil. Suivez ces instructions. Conservez les pour une utilisation ulté- rieure ou pour le propriétaire suivant. Protection de l'environnement Les matériaux d'emballage sont recy- clables. Veuillez éliminer les embal- lages dans le respect de l’environnement. Les appareils électriques et électro- niques contiennent des matériaux pré- cieux recyclables et souvent des composants tels que des piles, batteries ou de l’huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés cor- rectement. Ces composants sont cepen- dant nécessaires pour le fonctionnement correct de l'appareil. Les appareils mar- qués par ce symbole ne doivent pas être je- tés dans les ordures ménagères. Remarques concernant les matières composantes (REACH) Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.com/REACH Accessoires et pièces de rechange Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci ga- rantissent le fonctionnement sûr et sans défaut de votre appareil. Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com. Consignes de sécurité Niveaux de danger DANGER ● Indique un danger immédiat qui peut en- traîner de graves blessures corporelles ou la mort. 몇 AVERTISSEMENT ● Indique une situation potentiellement dangereuse qui peut entraîner de graves blessures corporelles ou la mort. 몇 PRÉCAUTION ● Indique une situation potentiellement dangereuse qui peut entraîner des bles- sures légères. ATTENTION ● Indique une situation potentiellement dangereuse qui peut entraîner des dom- mages matériels. Généralités Afin d'éviter tout danger pour les per- sonnes, les animaux et les biens, il est es- sentiel que vous lisiez et respectiez les documents suivants avant d'utiliser l'appa- reil°: ● le mode d'emploi ● toutes les consignes de sécurité ● les directives nationales correspon- dantes du législateur En mode libre-service, l'exploitant doit veil- ler à ce que les utilisateurs soient informés au moyen de panneaux clairement visibles sur°: ● les dangers potentiels ● les dispositifs de sécurité ● le fonctionnement de l'appareil. Commande 몇 AVERTISSEMENT ● Les enfants à partir de 8 ans et les per- sonnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissance ne peuvent utiliser l'appa- reil que s’ils sont sous surveillance ou s’ils ont été instruits sur l'utilisation sûre de l'appareil par une personne respon- sable de leur sécurité et comprennent les dangers qui en résultent. ● Les enfants ne sont pas autorisés à jouer avec l’appareil. ● Le nettoyage et la maintenance par l’utili- sateur ne doivent pas être réalisés par des enfants sans surveillance. ● Garder toujours la zone autour de l'appa- reil propre et exempte d'huile et de graisse. Comportement en cas d’urgence

1. Actionner la touche « STOP » en cas

• d’urgence. 1 Touche « STOP » 2 Touche « START », uniquement pour AT-C et AT-C Fp Electrical connection Mains voltage V 230 Phase ~ 1 Frequency Hz 50 Power rating W 450 Degree of protection IP44 Compressed air Flow rate l/min 100 Pressure MPa 0,1 ,8 Ambient conditions Temperature with frost protection °C -10 +40 Temperature without frost protection °C +5 p. 0
• +40 Humidity % 10 p. 80
• Noise emission Sound pressure level LpA dB(A) <70 Sound power level LWA + K uncertaintyWA dB(A) 76,8 Sound power level LWA + K uncertaintyWA dB(A) 4 Dimensions and weights Weight kg 55 Length mm 423 Width mm 423 Height mm 1550 Remarques générales p. 9
• Protection de l'environnement p. 9
• Accessoires et pièces de rechange p. 9
• Consignes de sécurité p. 9
• Mise en service p. 10
• Commande p. 10
• Réglages p. 11
• Protection antigel p. 11
• Mise hors service p. 11
• Entretien et maintenance p. 11
• Transport p. 11
• Stockage p. 11
• Dépannage en cas de défaut p. 12
• Garantie p. 12
• Caractéristiques techniques p. 12
• Déclaration de conformité UE Français Symboles sur l'appareil DANGER Danger dû à la tension élec- trique. N'ouvrir aucun couvercle marqué de cette manière. 몇AVERTISSEMENT Risque de brûlures dû aux sur- faces très chaudes. Ne toucher aucun composant portant ce symbole. Utilisation conforme L’appareil est destiné à la régulation de la pression des pneus de véhicules par gon- flage ou échappement de pression. L’utilisation dans des zones à risque d’ex- plosion est interdite. Pendant le fonctionnement, la porte doit être fermée et le cache doit être apposé. Cet appareil est adapté exclusivement pour l’utilisation professionnelle. Exigence d'étalonnage Le système de gonflage des pneus des ver- sions d'appareils AT -C et AT -C Fp est éta- lonné et doit être vérifié par le bureau d'étalonnage responsable après l'installa- tion, puis tous les 2 ans. Mise en service p. 1210

1. Activer l'alimentation électrique sur site.

2. Ouvrir les serrures.

1 Interrupteur principal 2 Porte 3 Serrure

3. Mettre l’interrupteur principal sur la posi-

tion « ON ». Le bouton « STOP » clignote lorsque l'appareil est en marche.

Commande Commande AW, AW Fp Eléments de commande 1 Retour de pièces 2 Insertion des pièces 3 Porte-flexible 4 Connecteur de soupape 1 Écran 2 Touche - 3 Bouton Pneu crevé 4 Touche + Vérifier la pression des pneus Remplir les pneus à plat Si le pneu n’indique aucune pression, l’ap- pareil ne pas reconnaître si le connecteur de soupape a été enfiché sur la soupape. Commande AW -C, AW -C Fp Eléments de commande 1 Retour de pièces 2 Insertion des pièces 3 Porte-flexible 4 Connecteur de soupape 5 Touche START 1 Affichage de la pression de consigne 2 Affichage de la pression des pneus 3 Touche + 4 Touche - 5 Bouton Pneu crevé 6 sans fonction Vérifier la pression des pneus Remplir les pneus à plat Si le pneu n’indique aucune pression, l’ap- pareil ne pas reconnaître si le connecteur de soupape a été enfiché sur la soupape.

1. Insérer une pièce dans l’inser-

des pneus à l’aide des touches + et - à l’écran.

3. Fixer l’embout du gonfleur sur

4. Attendre l’arrivée d’un signal

acoustique indiquant l’atteinte de la pression de consigne du pneu.

5. Retirer l’embout du gonfleur.

6. Accrocher l’embout du gonfleur

dans le porte-flexible.

1. Insérer une pièce dans l’inser-

des pneus à l’aide des touches + et - à l’écran.

3. Fixer l’embout du gonfleur sur

4. Appuyer sur le bouton « Pneu

5. Attendre l’arrivée d’un signal

acoustique indiquant l’atteinte de la pression de consigne du pneu.

6. Retirer l’embout du gonfleur.

7. Accrocher l’embout du gonfleur

dans le porte-flexible.

1. Insérer une pièce dans l’inser-

2. Appuyer sur le bouton START.

2. Régler la pression de consigne

des pneus à l'aide des boutons + et - sur l’afficheur de la pres- sion de consigne (affichage su- périeur).

3. Fixer l’embout du gonfleur sur

la valve de pneu. L'afficheur de la pression des pneus (affichage inférieur) in- dique la pression des pneus.

4. Attendre l’arrivée d’un signal

acoustique indiquant l’atteinte de la pression de consigne du pneu.

5. Retirer l’embout du gonfleur.

6. Accrocher l’embout du gonfleur

dans le porte-flexible.Français 11 Réglages Régler la durée Remarque La durée de fonctionnement réglable vaut pour l’introduction d’une des pièces suivantes : ● 50 centimes d'euro ● 50 livres britanniques ● 1 franc suisse ● 1 zloty polonais ● 5 couronnes norvégiennes D'autres pièces peuvent être définies par le service après-vente.

1. Régler la durée de fonctionnement avec

le bouton rotatif P I. Plage de réglage possible de 30 se- condes à 7 minutes. 1 Bouton rotatif P I Remarque Les boutons rotatifs P II, P III et P IV n’ont aucune fonction. Protection antigel Appareil avec protection antigel

1. À des températures inférieures à +5 °C,

mettre l'interrupteur de protection antigel sur « ON ». 1 Interrupteur de protection antigel 2 Chauffage antigel ATTENTION Risque d'endommagement La protection antigel n'est active que lorsque l'interrupteur principal est en posi- tion « ON ». Lors de l'activation de la protection antigel, vérifier si l'interrupteur principal est en posi- tion « ON ». Remarque Le chauffage antigel n'est pas contrôlé par thermostat. Lorsqu'il est activé, le chauf- fage fonctionne en continu. Appareil sans protection antigel Sur les appareils sans protection antigel, il faut réaliser une mise hors service en cas de risque de gel Mise hors service

1. Vidanger le condensat dans le réservoir

d’air comprimé (voir « Travaux de maintenance »).

2. Mettre l’interrupteur principal sur la posi-

tion « OFF ». Entretien et maintenance Tous les jours

1. Vider la cassette à pièces (voir

« Travaux de maintenance »).

2. Vérifier l'état général de l'appareil.

3. Contrôler l'état de l’embout du gonfleur.

4. Contrôler l'état des flexibles.

5. Ouvrir le cache inférieur et contrôler

l’état du compresseur.

6. Faire remplacer les pièces endomma-

gées. Toutes les semaines

1. Nettoyer l'extérieur de l'appareil.

2. Vidanger le condensat dans le réservoir

d’air comprimé (voir « Travaux de maintenance »). Maintenance tous les 2 ans Uniquement avec AT -C, AT -C Fp

1. Faire étalonner l'appareil de mesure de

la pression du gonfleur de pneus par le bureau d'étalonnage. Travaux de maintenance Vider la cassette à pièces

1 Porte 2 Cassette à pièces

2. Retirer la cassette à pièces et la vider.

condensat sur un conduit ou un récipient collecteur. 몇 AVERTISSEMENT Risque de blessure, risque d'endomma- gement Le jet d'eau s'échappant du robinet de vi- dange du condensat peut provoquer des blessures ou des dommages. Ne jamais diriger le robinet de vidange du condensat vers des personnes, des ani- maux, l'appareil ou des composants élec- triques.

3. Ouvrir lentement le robinet de vidange

5. Mettre le cache en place.

Transport 몇 PRÉCAUTION Risque de blessure, risque d'endomma- gement Observez le poids de l’appareil pour le transport.

1. En cas de transport de l’appareil dans

des véhicules, le bloquer contre le glis- sement et le basculement suivant les normes en vigueur. Stockage 몇 PRÉCAUTION Risque de blessure et d’endommage- ment Observez le poids de l’appareil pour le stockage.

1. Insérer une pièce dans l’inser-

2. Appuyer sur le bouton START.

2. Régler la pression de consigne

des pneus à l'aide des boutons + et - sur l’afficheur de la pres- sion de consigne (affichage su- périeur).

3. Fixer l’embout du gonfleur sur

la valve de pneu. L'afficheur de la pression des pneus (affichage inférieur) in- dique la pression des pneus.

4. Appuyer sur le bouton « Pneu

4. Attendre l’arrivée d’un signal

acoustique indiquant l’atteinte de la pression de consigne du pneu.

6. Retirer l’embout du gonfleur.

7. Accrocher l’embout du gonfleur

dans le porte-flexible.12 Français Dépannage en cas de défaut DANGER Danger dû à un choc électrique. Avant de travailler sur l'appareil, mettre l'in- terrupteur principal sur « OFF » et débran- cher l'alimentation électrique sur site. L'appareil ne fonctionne pas

• Vérifiez l'alimentation électrique sur place. Mettre l’interrupteur principal sur la posi- tion « ON ». Contacter le service après-vente. L’appareil ne démarre pas après le rac- cordement du connecteur de soupape avec le pneu. Vérifier la bonne fixation de l’embout du gonfleur. Vérifier l'état du tuyau et de l’embout du gonfleur. Appuyer sur le bouton « Pneu crevé ». Pas d'air comprimé disponible Tirer le bouton d’activation du compres- seur vers le haut. 1 Bouton d’activation du compresseur Le compresseur est en surchauffe°: at- tendre que le compresseur refroidisse. La pression d'air est trop faible. Vérifier la pression sur le manomètre. Réajuster le réducteur de pression si né- cessaire. 1 Réducteur de pression 2 Manomètre Défauts avec affichage sur l'écran Garantie Les conditions de garantie publiées par notre société commerciale compétente s'ap- pliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garan- tie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat. (Voir l'adresse au dos) Caractéristiques techniques Sous réserve de modifications techniques. Déclaration de conformité UE Nous déclarons par la présente que la ma- chine désignée ci-après ainsi que la ver- sion que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sé- curité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration. Produit : Remplissage du pneu Type : AT, AT Fp, AT -C, AT -C Fp Normes UE en vigueur 2006/42/CE 2014/35/EU 2014/30/UE Responsable de la documentation : Gian- marco Stra MTM Hydro Srl Via Moglia, 33 12062 Cherasco (Cn) - Italy Tel. [phone] Fax [phone] C.F./R.I./P.IVA/V.A.T.°: IT 02469390047 Cap. Soc. € 255.000 - REA CN-178422 CCIAA [e-mail] PEC°: [e-mail] www.mtmhydro.it Cherasco, 2018/09/01 Erreur Cause Solution ER1 Mesure de pression instable due à un em- bout du gonfleur ou un flexible défectueux Remplacer l’embout du gonfleur. Remplacer le flexible. ER2, ER7 La pression d'air est trop faible. Mesure de pression instable ou connec- teur de soupape ou flexible défectueux. Contrôler la pression d'air sur le manomètre, régler le réducteur de pression, si besoin. Remplacer l’embout du gonfleur. Remplacer le flexible. ER3 La pression d'air est trop faible. Contrôler la pression sur le manomètre, régler le réduc- teur de pression, si besoin. ER4 La pression d'air est trop élevée. Contrôler la pression sur le manomètre, régler le réduc- teur de pression, si besoin. ER5 L'alimentation électrique est défectueuse. Contacter le service après-vente. ER6, ER8, ER9, ERU, ERB Dysfonctionnement de l'électronique. Contacter le service après-vente. ERP L’embout du gonfleur s'est desserré pen- dant le gonflage. La pression d'air n'est pas stable. Vérifier la bonne fixation de l’embout du gonfleur. Contrôler la pression sur le manomètre, régler le réduc- teur de pression, si besoin. Raccordement électrique Tension du secteur V 230 Phase ~ 1 Fréquence Hz 50 Puissance raccordée W 450 Type de protection IP44 air comprimé Débit l/min 100 Pression MPa 0,1 ,8 Conditions ambiantes Température avec pro- tection antigel °C -10 +40 Température sans pro- tection antigel °C +5 p. 0
• +40 Humidité de l'air % 10 Émission sonore Niveau de pression acoustique LpA dB(A) <70 Niveau de puissance acoustique LWA + in- certitude KWA dB(A) 76,8 Niveau de puissance acoustique LWA + In- certitude KWA dB(A) 4 Dimensions et poids Poids kg 55 Longueur mm 423 Largeur mm 423 Hauteur mm 1550Italiano 13 Indice Avvertenze generali Prima di utilizzare l’apparec- chio per la prima volta, leggere le presenti istruzioni per l’uso originali e il capitolo sulle avvertenze di si- curezza, Agire secondo quanto indicato nelle istruzioni. Conservare le presenti istruzioni per con- sultarle in un secondo tempo o per conse- gnarle a successivi proprietari. Tutela dell’ambiente I materiali d'imballaggio sono riciclabi- li. Smaltire gli imballaggi nel rispetto dell’ambiente. Gli apparecchi elettrici ed elettronici contengono materiali riciclabili prezio- si e spesso componenti come batterie, accumulatori oppure olio che, se usati o smaltiti scorrettamente, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funziona- mento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non de- vono essere smaltiti con i rifiuti domestici. Avvertenze sulle componenti contenute (REACH) Informazioni aggiornate sulle componenti contenute sono disponibili all'indirizzo: www.kaercher.com/REACH Accessori e ricambi Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento si- curo e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaer- cher.com. Avvertenze di sicurezza Livelli di pericolo PERICOLO ● Indica un pericolo imminente che deter- mina lesioni gravi o la morte. 몇 AVVERTIMENTO ● Indica una probabile situazione pericolo- sa che potrebbe determinare lesioni gravi o la morte. 몇 PRUDENZA ● Indica una probabile situazione pericolo- sa che potrebbe causare lesioni leggere. ATTENZIONE p. 80
