MODE D'EMPLOI RS PRO 5100 SC STEINEL

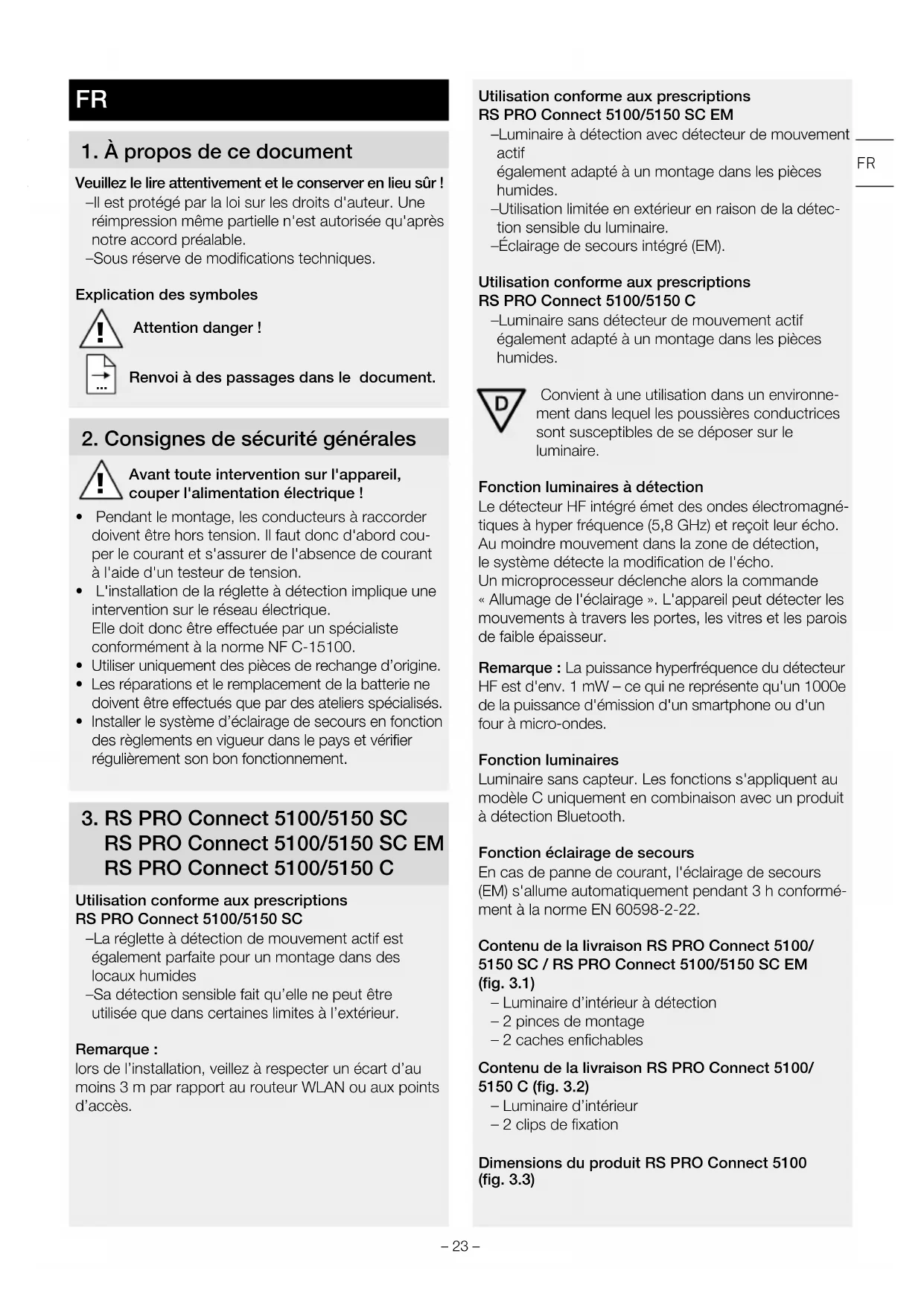

FR 17 Suivre les instructions ci-après!
NL 22 Tekstpassage in ache nemen!
1.À propos de ce document
Veuillez le litre attentivement et le conserver en lieu sur!
-Il est protégé par la loi sur les droits d'auteur. Une réimpression même partielle n'est autorisée qu'après notre accord préalable.
-Sous réserve de modifications techniques.
Explication des symboles
Attention danger!
Renvoi à des passages dans le document.
2. Consignes de sécurité generales
Avant toute intervention sur l'appareil, couper l'alimentation électrique!
- Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.
- L'installation de la réglette à détction implique une intervention sur le réseau électrique. Elle doit donc être effectuee par un spécialiste conformément a la norme NF C-15100.
Utiliser uniquement des pieces de rechange d'origine. - Les réparations et le remplacement de la batterie ne doivent être effectuels que par des ateliers spécialisés.
- Installer le système d'éclairage de secours en fonction des règlements en vigueur dans le pays et vérifier régulièrement son bon fonctionnement.
3. RS PRO Connect 5100/5150 SC RS PRO Connect 5100/5150 SC EM RS PRO Connect 5100/5150 C
Utilisation conforme aux prescriptions RS PRO Connect 5100/5150 SC
-La reglette à détction de mouvement actif est également parfaite pour un montage dans des locaux humides
-Sa détention sensible fait qu'elle ne peut etre utilisée que dans certaines limites à l'extérieur.
Remarque :
lors de l'installation, veillez à respecter un écart d'au moins 3 m par rapport au routeur WLAN ou aux points d'accès.
Utilisation conforme aux prescriptions RS PRO Connect 5100/5150 SC EM
-Luminaire a detection avec détecteur de mouvement actif également adapté à un montage dans les pieces humides.
- Utilisation limitée en extérieur en raison de la détéction sensible du luminaire.
-Éclairage de secours intégré (EM).
Utilisation conforme aux prescriptions RS PRO Connect 5100/5150 C
-Luminaire sans détecteur de mouvement actif également adapté à un montage dans les pieces humides.
Convient à une utilisation dans un environnement dans lequel les poussières conductrices sont susceptibles de se déposer sur le luminaire.
Fonction luminaires à détention
Le détector HF intégré émet des ondes electromagnétiques à hyper fréquence (5,8 GHz) et recoit leur écho. Au moindre mouvement dans la zone de détction, le système détecte la modification de l'écho. Un microproesseur déclenché alors la commande « Allumage de l'éclairage ». L'appareil peut détector les mouvements à travers les portes, les vitres et les parois de faible épaisseur.
Remarque: La puissance hyperféquence du détecteur HF est d'env. 1 mW - ce qui ne représenté qu'un 1000e de la puissance d'émission d'un smartphone ou d'un four à micro-ondes.
Fonction luminaires
Luminaire sans capteur. Les fonctions s'appliquent au modele C uniquement en combinaison avec un produit à détction Bluetooth.
Fonction éclairage de secours
En cas de panne de courant, l'éclairage de secours (EM) s'allume automatiquement pendant 3 h conformément à la norme EN 60598-2-22.
Contenu de la livraison RS PRO Connect 5100/ 5150 SC / RS PRO Connect 5100/5150 SC EM (fig.3.1)
Luminaire d'intérieur à détention
-2 pince de montage
- 2 caches enchichables
Contenu de la livraison RS PRO Connect 5100/ 5150 C (fig.3.2)
Luminaire d'intérieur
-2 clips de fixation
Dimensions du produit RS PRO Connect 5100 (fig.3.3)
Dimensions du produit RS PRO Connect 5150 (fig.3.4)
Vue d'ensemble de l'appareil RS PRO Connect 5100/5150 SC /RS PRO Connect 5100/5150 SC EM (fig. 3.5)
A Passe-cable
B Verrouillage demi-tour
C Borne de raccord
D Pince de montage
E Embouts
F Boitier de la reglette
G Détector hyperfréquence
H Cache ench符合条件
Vue d'ensemble de l'appareil RS PRO Connect 5100/5150 C (fig. 3.6)
A Presse-étoupe
B Verrouillage rotatif
C Borne de raccordement
D Clip de fixation
E Embouts
F Boftier du luminaire
Zone de détction en cas de montage au plafond 1 - 10m (fig.3.7)
Zone de détction en cas de montage mural 01 - 10m (fig.3.8)
Répartition de l'intensité lumineuse (fig. 3.9 - 3.14)
4. Branchement électrique
Scheme des connexions (fig. 4.1)
Le cable secteur est composé d'un cable à 3 conducteurs :
L = phase (généralement noir, marron ou gris)
N = conducteur neutre (généralement bleu)
E = conducteur de terre (vert/jaune)
En cas de doute, il faut identifier les cables avec un testeur de tension, puis les remettre hors tension. Raccorder la phase (L), le conducteur neutre (N) et le conducteur de terre (E) au domino.
Important :
Une inversion des branchements entrainera plus tard un court-circuit dans l'appareil ou dans le boitier à fusibles. Dans ce cas, il faut à nouveau identifier les cables et les raccarder en conséquence.
Il est bien sur possible de poser un interrupteur secteur sur le cable d'alimentation secteur permettant la mise en ou hors circuit de l'appareil.
Remarque: Il n'est pas possible de replacer la source lumineuse de cette applique. Si la source lumineuse doit être replacée (lorsqu'elle est en fin de vie par exemple), il convient de replacer l'applique toute entière.
5. Montage
- Contrôler l'absence de dommages sur toutes les pieces.
- Ne pasmettreleproduittenserviceencasdedommage.
- Lors du montage du luminaire à détction, veillez à ce qu'il soit fixé sans être soumis à des vibrations.
- Choisir l'emplacement de montage approprié en tenant compte de la portée et de la détction des mouvements.
Remarque: le luminaire doit être fixé à l'horizontal en cas de montage mural.
Étapes de montage
- Couper l'alimentation électrique (fig. 4.1)
- Marquer l'emplacement des trous (fig. 5.1)
- Percer les troux, puis introduire les chevilles (fig. 5.2)
- Visser les pinces de montage (fig. 5.3)
Poser le boitier de la reglette (fig. 5.4) - Un déclic signale l'encliquetage réussi
- Ouvrir le passé-câble et le verrouillage demi-tour (fig. 5.5)
- Faire passer le cable de raccordement à travers le passage-cable et le verrouillage demi-tour et raccorder au domino (fig. 5.6)
- Fermer le passé-câble et le verrouillage demi-tour (fig. 5.7)
- Mettre l'appareil sous tension (fig. 5.7)
6. Fonctions
Réglages effectuels en usine (état à la livraison)
-Réglage de la portée : max.
-Temporisation éclairage principal : 10 s
-Temporisation du balisage: 1 min.
-Réglage du seuil de déclenchement : 2000 lux
-Niveau de variation du balisage : 50 %
Afin de mettre le produit dans le mode de referencia, il faut consulter la documentation technique disponible sur le site Internet www.steinelfrance.com.
Il faut télécharger I'appli STEINEL Connect depuis l'AppStore pour pouvoir configurer le luminaire. Un smartphone ou une tablette compatible Bluetooth est nécessaire.
Android iOS
Si le luminaire n'est pas configuré via l'application, il fonctionne comme un luminaire à détction autonome avec les réglages usine prérégliés.
Fonctionnement CC
En cas de fonctionnement à courant continu, la puissance lumineuse est réglée sur 100% .
Démarrage/coupure de la tension d'alimentation
En cas de coupure de la tension secteur, les réglages ainsi que l'état de fonctionnement actuel du luminaire sont sauvégardés. Lorsque la tension secteur est de nouveau presente, ceux-ci sont rétablis.
Réglage de la portée
Il est possible de régler progressivement la portée entre 1 et 10m . Il est possible de réduire la portée dans quatre directions en enrichant les caches enchables fournis avec le luminaire.
Ouvrir le verrouillage demi-tour (fig. 6.1)
- Retirer l'embout sur env. 7 cm. Il ne faut pas desserrer le passé-câble. (fig. 6.2)
- Introduire les caches enchichables (fig. 6.3)
- Repousser l'embout et fermer le verrouillage demi-tour (fig. 6.4)
Exemples de réglage de la portée (fig. 6.5)
Cette fonction s'applique au modele C uniquement en combinaison avec un produit à détéction Bluetooth.
Temporisation
La durée d'éclairage souhaitiée est régiable progressivement de 5 secondes à 60 minutes. La minuterie redémarrage à chaque détction de mouvement avant la fin de cette durée.
Cette fonction s'applique au modele C uniquement en combinaison avec un produit à détéction Bluetooth.
Balisage
Il est possible de régler la luminosité du balisage entre 10% et 50% .
Il est possible de régler progressivement la durée du balisage entre 10 minutes et 30 minutes ou toute la nuit.
Éclairage principal
Il est possible de régler la luminosité de l'éclairage principal entre 50% et 100% .
Réglage du seuil de déclenchement
Le seuil de déclenchement souhaité du luminaire peut être réglé progressivement de 2 à 2 000 lux.
Cette fonction s'applique au modele C uniquement en combinaison avec un produit à détction Bluetooth.
Regroupement
Il est possible d'utiliser le modele RS PRO 5100/ 5150 SC / RS PRO 5100/5150 SC EM / RS PRO 5100/ 5150 C comme un luminaire individuel ou d'utiliser plusieurs luminaires dans des groupes via la communication radio.
Dans chaque groupe, il faut définir un maître du groupe dans l'application Steinel Connect App. Tous les luminaires d'un groupe fonctionnent comme pour la configuration du maître du groupe. La portée peut être réglée individuellement pour tous les luminaires du groupe.
Le modele RS PRO 5100/5150 SC EM ne convient qu'en partie comme maître de groupe en raison des contrôles cycliques de la batterie. Le détecteur est désactivé pendant les phases d'autotest. Le luminaire ne peut ainsi détecter aucun mouvement pendant cette période.
Cette fonction s'applique au modele C uniquement en combinaison avec un produit à détction Bluetooth.
Fade Time
Fade Time (durée d'éclairage tamisé) permet de régler (entre 1 s et 3 s) la courbe de variation de l'intensité lumineuse au moment de l'allumage et de l'extinction.
Fonction spéciale voisins :
Il est possible d'activer ou de désactiver la fonction groupes voisins en utilisant l'application Steinel Connect App. Cela permet de définir les groupes voisins du groupe de luminaires activé. Le groupe activé réagit aux signaux d'enclenchement du groupe voisin affecté et commute en éclairage principal ou en balisage en fonction des réglages effectuels.
Éclairage de secours (EM)
L' « affichage de l'état de l'éclairage de secours (EM) » a lieu via une LED d'etat bicolore se trouvant sur la réglette à détction.
-La LED d'etat clignote par intermittence en vert : Régénération de la batterie
-La LED d'etat s'allume en continu en vert : Pas de defaulted /Etat normal
-La LED d'etat clignote en permanence en rouge : Batteries defectueuses / Charge insuffisante de la batterie
-La LED d'etat clignote par intermittence en rouge : Luminaire non raccordé ou défectueux
-La LED d'etat ne s'allume pas : Alimentation electrique ou apparéil d'éclairage de secours défectueux
7. Entretien et maintenance
Maintenance
Sur le lieu d'utilisation, il faut respecter les directives et les normes relatives à un éclairage de secours pour les opérations d'entretien et de contrôle. Il faut contrôler régulièrement les éclairages de secours et les apparèils d'éclairage de secours.
Mise en service
Mise en service par :
Date de la mise en service :
Autotests « (EM) »
- Les autotests du luminaire à détction, des LED d'états et des batteries ont lieu automatiquement env. tous les 8 jours.
-L'autotest de la capacité de la batterie a lieu quatre fois par an en simulant une panne de secteur.
La fonction générale du luminaire à détction avec éclairage principal et fonction de détction demeure activée pendant le test.
L'autotest ne remplace pas le test de fonctionnement obligatoire dans le pays d'utilisation du luminaire à éclairage de secours.
Contrôles réalisés par l'utilisateur « (EM) »
- Il faut procéder tous les mois à des contrôles visuels du bon fonctionnement de l'affichage de l'état de la LED et de la réglette à détction.
Remplacement de la batterie « (EM) »
Lorsque la LED d'etat du module éclairage de secours clignote en permanence en rouge, il faut replacer les batteries utilisées.
- Faire appel au fabricant pour le remplacement de la batterie. Service à la clientèle : STEINEL FRANCE SAS 29 rue des Marlières | Bâtiment AUTINOR FR-59710 AVELIN Tel: +33/3/20 30 34 00 email : info@steinelfrance.com
- Prendre préalablement contact avec le fabricant pour s'assurer que le luminaire a détection ajustat est disponible.
Deux possibilités :
- Remplacement par un luminaire à détction STEINEL remanié avec de nouvelles batteries (forfait service).
- Remplacement par un luminaire à détction neuf (prix d'achat préférentiel).
- Il faut renvoyer ensuite le luminaire à détction démontré.
Régénération de la batterie « (EM) »
L'appareil d'éclairage de secours régéné automatique les batteries après la première mise en service (également après le remplacement de la batterie ou la suppression du dysfonctionnement).
Trois cycles sont réalisés. Un cycle comprend une recharge de la batterie pendant 24 heures et une dé
charge complète via le luminaire de détction en mode éclairage de secours.
Aucune mesure de la capacité de la batterie n'est effectuee pendant les cycles.
La procédure de régénération de la batterie n'est réalisée ni après une décharge habituelle de la batterie, ni après un autotest de la capacité de la batterie.
Nettoyage
Si la reglette se salit, on la nettoiera avec un chiffon humide (ne pas utiliser de détergent).
Important : Il n'est pas possible de remplacer l'appareil.
8. Recyclage
Les apparèils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectieux de l'environnement.
Ne jetez pas les apparciels electriques avec les ordures menagères!
Uniquement pour les pays de l'UE :
Conformément à la directive européen en vigueur relative aux apparêils ELECTriques et électroniques usages et à son application dans le droit national, les apparêils ELECTRIques qui ne fonctionnent plus doivent être collectés séparément des ordures menagères et doivent faire l'objet d'un recyclage écologique.
9. Déclaration de conformité
Le sousigné, STEINEL Vertrieb GmbH, déclare que l'équipement radioélectrique du type RS PRO 5100/5150 SC / RS PRO 5100/5150 SC EM est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.steinel.de
10. Responsabilité produit
Après avoir installé le luminaire d'éclairage de secours, il faut respecter les exigences de la norme EN60598-1 relative à la sécurité. L'utilisateur de l'appareil d'éclairage de secours est responsable du respect de la norme.
Le fabricant decline toute responsabilité en cas de non-respect de cette norme.
STEINEL n'assume aucune responsabilité pour les dommages directs, indirects ou accidentels résultat d'une utilisation incorrecte et non expressement autorisé par STEINEL. STEINEL decline également toute responsabilité quant aux demandes de dommages-intérêts de tiers qui ne sont pas dues à une utilisation expressément correcte et autorisée par STEINEL. Il est interdit d'ouvrir et de modifier d'une manière ou d'une autre les apparèils d'éclairage de secours. Seul STEINEL est autorisé à replacer les composants des luminaires d'éclairage de secours en utilisant uniquement des pieces de rechange d'origine.
Si le luminaire d'éclairage de secours présente des dommages laissant supposer qu'un fonctionnement sans danger n'est pas possible, il est interdit de mettre les luminaires à détction en service. STEINEL se réserve le droit de modifier des illustrations, des poids, des tableaux de mesure ou d'autres données similaires dans le catalogue ou dans le mode d'emploi sans avis préalable si cela s'avère approprié ou nécessaire en raison du progrès technique.
11. Garantie du fabricant
En tant qu'acheteur, vous disposez des droits prescrites par la loi à l'encontre du vendeur. Notre déclaration de garantie ne raccourcit ni ne limite ces droits dans la mesure où ils existent dans votre pays. Nous vous accordons une garantie de 5 ans sur le parfait état et le bon fonctionnement de votre produit à détention STEINEL Professional. Nous garantissons que ce produit ne présente pas de defaults matériels, de fabrication ni de construction. Nous garantissons le bon état de fonctionnement de tous les composants électroniques et des cables ainsi que l'absence de vices pour tous les materiaux utilisés et leurs surfaces.
Réclamation
Si vous avez une réclamation à faire au sujet de votre produit, veuillez contacter votre revendeur en lui fournissant la preuve d'achat originale qui doit composer la date de l'achat et la désignation du produit.
Veuillez consulter notre site Internet www.steinel-professional.de/garantie pour de plus amples informations sur la manière de faire valor un droit à une prestation de garantie.
Si vous avez besoin d'avoir recours au service de garantie ou si vous avez une question au sujeet de votre produit, vous pouvez nous appeler à tout moment au n° d'assistance téléphonique pour la clientèle 03 20 30 34 00.
12. Caracteristiques techniques
| RS PRO 5100/5150 SC RS PRO 5100/5150 SC EM RS PRO 5100/5150 C | |||
| Dimensions (H × L × I) RS PRO 5100 : 58 × 1 370 × 87 mmRS PRO 5150 : 58 × 1 500 × 87 mm | |||
| Tension électricité 220-240 V / 50/60 Hz | |||
| Puisance absorbée(Pon) | RS PRO 5100 : 31 W / 4 250 lm / 137 lm/WRS PRO 5150 : 42 W / 5 900 lm / 140 lm/W | ||
| Température de couleur | 4 000 K (blanc neutre) | ||
| Indice de rendu des couleurs | Ra = 82 | ||
| Uniformité des couleurs SDCM | Valeur initiale : 3 | ||
| Facteur de puissance 0,93 | |||
| Courant du secteur RS PRO 5100: 142mARS PRO 5150: 194mA | |||
| Durée de vie assignée moyenne | L70B50 à 25 °C : 60 000 heures | ||
| Répartition de l'intensité lumineuse | RS PRO 5100 SCRS PRO 5150 SC | RS PRO 5100 SC EMRS PRO 5150 SC EM | RS PRO 5100 CRS PRO 5150 C |
| Technique HF 5,8 GHz (réagit indépendamment de la température au moins mouvement) | - | ||
| Angle de détention | 360°, avec ouverture angulaire de 160° (éventuellesment à travers du verre, du bois ou des cloisons fines) | - | |
| Hauteurs d'installation | max. 3,5 m | - | |
| Portée | Ø 1-10 m | - | |
| Surface couverte max. | env. 50 m² | ||
| Balisage | 10-50 % | - | |
| Éclairage principal | 50-100 % | - | |
| Temporisation | 5 s - 60 min + mode installation | - | |
| Réglage du seuil de déclenchement | 2 - 2000 lux + mode teach in | - | |
| Température ambiente | -20 °C à +40 °C | ||
| Indice de protection | IP 65 | ||
| Classe de protection | II | ||
| Matériau | PC IK07 | ||
| Consommation propre 0,40 W | |||
| Détector mode veille (Psb) | 0,40 W | ||
| Câblage de passage max. 16 A | - | ||
| Fréquence Bluetooth 2,4-2,48 GHz | - | ||
| Puisance d'émissionBluetooth | 5 dBm / 3 mW | ||
| Type de batterie pour l'éclairage de secours | - | lithium-phosphate de fer (LFP) | - |
| Tension de service | - | 3,2 V | - |
| Puisance d'éclairage de l'éclairage de secours | - | 4 W / 687 lm | - |
| Durée d'éclairage de l'éclairage de secours | - | 3 h' | - |
| Classe d'efficacité énergétique | Ce produit comporte une source lumineuse de la classe d'efficacité énergétique « C ». | ||
1 La capacité maximale n'est garantie que si les batteries fournies avec l'appareil sont utilisées.
13. Dysfunctionnements
| Problèmes Causes Solutions | ||
| Le luminaire à détction n'est pas sous tension | ■ Fusible s'est déclenché, apparéil hors circuit, cable coupé | ■ Enclencher le fuse, le replacer;mettre l'interrupteur en circuit, vérifier le cable à l'aide d'un testeur de tension |
| ■ Court-circuit dans le cable secteur | ■ Vérifier le branchement | |
| ■ Interrupteur secteur évienttement liéven position arrêt | ■ Mettre l'interrupteur en circuit | |
| Le luminaire à détction ne s'allume pas | ■ Mauvais besoin du réglage du seuil de déclenchement | ■ Régler à nouveau |
| ■ Interrupteur secteur en position ARRÊT | ■ Mettre en circuit | |
| ■ Fusible s'est déclenché | ■ Enclencher le fuse, le replacer; évienttement vérifier le branchement | |
| Le luminaire à détction ne s'éteint pas | ■ Mouvement continu dans la zone de détction | ■ Contrôler la zone |
| Le luminaire à détction s'allume sans mouvement décalable | ■ Le luminaire n'est pas monté à l'abri d'eventuelles scousses | ■ Fixer solidement le boîtier |
| ■ Il y a bien eu un mouvement, mais il n'a pas été reconnu par l'observateur (mouvement derrière un mur, mouvement d'un petit objet à proxi-mité immédiate du luminaire etc.) | ■ Contrôler la zone | |
| Le luminaire à détction ne s'allume pas malgré un mouvement | ■ Les mouvements rapides ne sont pas identifiés afin de limiter les dysfonctionsnements ou la zone de détction réglée est trop petite | ■ Contrôler la zone |
| ■ Raccordement inversé du cable secteur (L et N) | ■ Vérifier les branchements L et N ou la phase | |
| La LED d'état clignote en continu en rouge | ■ La batterie est défectueuse (capacité insuffisante ou alimentation de la batterie coupée) | ■ Attendre que la batterie soit rechargée (l'alarme s'arrête immidiatement après avoir remédé au problème). |
| La LED d'état clignote par intermittence en rouge (affichage seulement après le prochain autotest) | ■ Le luminaire à détction n'est pas connecté | ■ Raccorder le luminaire à détction |
| ■ Le luminaire à détction est défectueux | ■ Remplacer le luminaire à détction | |
| La LED d'état ne s'allume pas bien que l'appareil soit branché sur le réseau (plus de 5 min) | ■ Tension réseau défectueuse | ■ Vérifier la tension réseau et, si correcte,mettre l'appareil sous tension |
| ■ L'appareil d'éclairage de secours est défectueux | ■ Remplacer l'appareil d'éclairage de secours | |
| La LED d'éclairage de secours est éteinte | ■ Pas de tension réseau | ■ Vérifier la tension réseau et, si correcte,mettre l'appareil sous tension |
| ■ La tension réseau est interrompu depuis au moins 4 h | ||
| ■ L'éclairage de secours est défectueux | ■ Remplacer le luminaire à détction | |
NL
1. Over dit document
Difetto batterie / Carica delle batterie insufficiente
Dimensoes do produits RS PRO Connect 5100 (fig.3.3)
Dimensoes do produit RS PRO Connect 5150 (fig.3.4)
Trimitere la texte din document.
2. Instrukturi generale de securitate
