BEDIENUNGSANLEITUNG RS PRO 5100 SC STEINEL

LumEdit 202108021348_RS5100 Hauptlicht mit Haube_6668.ldt Polardiagramm

cd / 1000 lm C0 / C180 C90 / C270 – 3 –3.10 RS PRO Connect 5100 SC EM LumEdit 202108241229_RS5100 Notlicht mit Haube_6668.ldt Polardiagramm

LumEdit 202108021348_RS5100 Hauptlicht mit Haube_6668.ldt Polardiagramm

LumEdit 202108041137_RS5150 Hauptlicht mit Haube_6671.ldt Polardiagramm

LumEdit 202108181403_RS5150 Notlicht mit Haube_6671.ldt Polardiagramm

LumEdit 202108041137_RS5150 Hauptlicht mit Haube_6671.ldt Polardiagramm

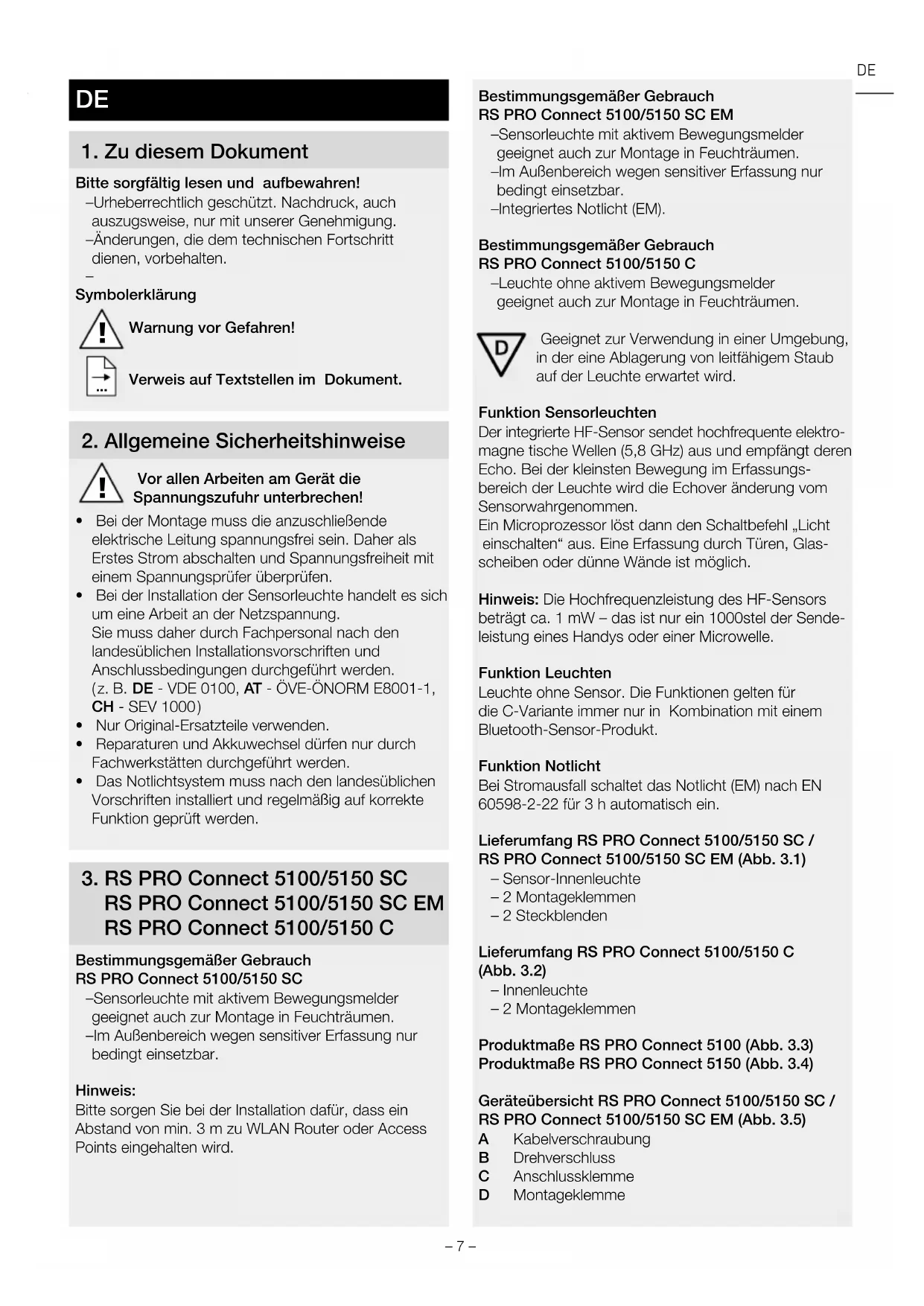

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren! – Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Warnung vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.

Bei der Installation der Sensorleuchte handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher durch Fachpersonal nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden. ( z. B. DE-VDE0100, AT-ÖVE-ÖNORME8001-1, CH-SEV1000 )

Nur Original-Ersatzteile verwenden.

Reparaturen und Akkuwechsel dürfen nur durch Fachwerkstätten durchgeführt werden.

Das Notlichtsystem muss nach den landesüblichen Vorschriften installiert und regelmäßig auf korrekte Funktion geprüft werden.

3. RS PRO Connect 5100/5150 SC

RS PRO Connect 5100/5150 SC EM RS PRO Connect 5100/5150 C Bestimmungsgemäßer Gebrauch RS PRO Connect 5100/5150 SC – Sensorleuchte mit aktivem Bewegungsmelder geeignet auch zur Montage in Feuchträumen. – Im Außenbereich wegen sensitiver Erfassung nur bedingt einsetzbar. Hinweis: Bitte sorgen Sie bei der Installation dafür, dass ein Abstand von min. 3 m zu WLAN Router oder Access Points eingehalten wird. Bestimmungsgemäßer Gebrauch RS PRO Connect 5100/5150 SC EM – Sensorleuchte mit aktivem Bewegungsmelder geeignet auch zur Montage in Feuchträumen. – Im Außenbereich wegen sensitiver Erfassung nur bedingt einsetzbar. – Integriertes Notlicht (EM). Bestimmungsgemäßer Gebrauch RS PRO Connect 5100/5150 C – Leuchte ohne aktivem Bewegungsmelder geeignet auch zur Montage in Feuchträumen. Geeignet zur Verwendung in einer Umgebung, in der eine Ablagerung von leitfähigem Staub auf der Leuchte erwartet wird. Funktion Sensorleuchten Der integrierte HF-Sensor sendet hochfrequente elektro- magne tische Wellen (5,8 GHz) aus und empfängt deren Echo. Bei der kleinsten Bewegung im Erfassungs- bereich der Leuchte wird die Echover änderung vom Sensor wahrgenommen. Ein Microprozessor löst dann den Schaltbefehl „Licht einschalten“ aus. Eine Erfassung durch Türen, Glas- scheiben oder dünne Wände ist möglich. Hinweis: Die Hochfrequenzleistung des HF-Sensors beträgt ca.1mW – das ist nur ein 1000stel der Sende- leistung eines Handys oder einer Microwelle. Funktion Leuchten Leuchte ohne Sensor. Die Funktionen gelten für die C-Variante immer nur in Kombination mit einem Bluetooth-Sensor-Produkt. Funktion Notlicht Bei Stromausfall schaltet das Notlicht (EM) nach EN 60598-2-22 für 3h automatisch ein. Lieferumfang RS PRO Connect 5100/5150 SC / RS PRO Connect 5100/5150 SC EM (Abb. 3.1) – Sensor-Innenleuchte – 2 Montageklemmen – 2 Steckblenden Lieferumfang RS PRO Connect 5100/5150 C (Abb. 3.2) – Innenleuchte – 2 Montageklemmen Produktmaße RS PRO Connect 5100 (Abb. 3.3) Produktmaße RS PRO Connect 5150 (Abb. 3.4) Geräteübersicht RS PRO Connect 5100/5150 SC / RS PRO Connect 5100/5150 SC EM (Abb. 3.5) A Kabelverschraubung B Drehverschluss C Anschlussklemme D Montageklemme – 7 – DEE Endkappen F Leuchtengehäuse G HF-Sensor H Steckblende Geräteübersicht RS PRO Connect 5100/5150 C (Abb. 3.6) A Kabelverschraubung B Drehverschluss C Anschlussklemme D Montageklemme E Endkappen F Leuchtengehäuse Erfassungsbereiche Deckenmontage Ø 1-10m (Abb. 3.7) Erfassungsbereich Wandmontage Ø 1-10m (Abb. 3.8) Lichtstärkeverteilung (Abb. 3.9 - 3.14)

4. Elektrischer Anschluss

Schaltplan (Abb.4.1) Die Netzzuleitung besteht aus einem 3-adrigen Kabel: L = Phase (meistens schwarz, braun oder grau) N = Neutralleiter (meistens blau) E = Schutzleiter (grün/gelb) Im Zweifel müssen Sie die Kabel mit einem Spannungs- prüfer identiﬁzieren; anschließend wieder spannungsfrei schalten. Phase (L), Neutralleiter (N) und Schutzleiter (E) werden an der Steckklemme angeschlossen. Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Sicherungskasten später zum Kurzschluss. In diesem Fall müssen nochmals die einzelnen Kabel identiﬁziert und neu verbunden werden. In die Netzzuleitung kann selbstverständlich ein Netz- schalter zum Ein- und Ausschalten installiert sein. Hinweis: Die Lichtquelle dieser Leuchte ist nicht er- setzbar. Falls die Lichtquelle ersetzt werden muss (z. B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen.

Alle Bauteile auf Beschädigung prüfen.

Bei Schäden das Produkt nicht in Betrieb nehmen.

Bei der Montage der Sensorleuchte ist darauf zu achten, dass sie erschütterungsfrei befestigt wird.

Geeigneten Montageort auswählen unter Berücksichti- gung der Reichweite und Bewegungserfassung. Hinweis: Bei einer Wandmontage muss die Leuchte waagerecht angebracht werden. Montageschritte

Stromversorgung abschalten (Abb. 4.1)

Bohrlöcher anzeichnen (Abb. 5.1)

Löcher bohren und Dübel einsetzen (Abb. 5.2)

Montageklemmen anschrauben (Abb. 5.3)

Leuchtengehäuse aufsetzen (Abb. 5.4)

Ein Klicken bestätigt das erfolgte Einrasten

Kabelverschraubung und Drehverschluss öffnen (Abb. 5.5)

Anschlusskabel durch Kabelverschraubung und Drehverschluss führen und an Steckklemme anschließen (Abb. 5.6)

Kabelverschraubung und Drehverschluss schließen (Abb. 5.7)

Stromversorgung einschalten (Abb. 5.7)

Werkseinstellungen (Auslieferungszustand) – Reichweiteneinstellung: max. – Zeiteinstellung Hauptlicht: 10 sek. – Zeiteinstellung Grundlicht: 1 min. – Dämmerungseinstellung: 2000 Lux – Grundlicht Dimmlevel: 50% Um das Produkt in den Referenzmodus zu versetzen, ist die technische Dokumentation unter: www.steinel.de aufzurufen. Für die Konﬁguration der Leuchte muss die Steinel Connect App aus Ihrem AppStore herunter- geladen werden. Es ist ein Bluetooth-fähiges Smartphone oder Tablet erforderlich. Android iOS – 8 –Wird die Leuchte nicht mit der App konﬁguriert, arbeitet diese als eigenständige Sensorleuchte mit den vorge- gebenen Werkseinstellungen. DC-Betrieb Im Betrieb mit Gleichspannung wird die Lichtleistung auf 100% gesetzt. Start-Up/Spannungsunterbrechung Beim Trennen der Netzspannung werden die Einstel- lungen sowie der aktuelle Betriebszustand der Leuchte gespeichert. Liegt die Netzspannung wieder an, werden diese wiederhergestellt. Reichweiteneinstellung Die Reichweite kann stufenlos zwischen 1 und 10 m eingestellt werden. Durch Einstecken der beiliegenden Steckblenden kann die Reichweite in vier Richtungen verringert werden.

Drehverschluss öffnen (Abb. 6.1)

Endkappe ca. 7 cm abziehen. Kabelverschraubung muss nicht gelöst werden. (Abb. 6.2)

Steckblenden einsetzen (Abb. 6.3)

Endkappe zurückschieben und Drehverschluss schließen (Abb. 6.4) Beispiele für die Reichweiteneinstellung (Abb. 6.5) Diese Funktion gilt für die C-Varianten immer nur in Kombination mit einem Bluetooth-Sensor-Produkt. Zeiteinstellung Die gewünschte Leuchtdauer kann stufenlos von fünf Sekunden bis 60 Minuten eingestellt werden. Durch jede erfasste Bewegung vor Ablauf dieser Zeit, wird die Zeituhr erneut gestartet. Diese Funktion gilt für die C-Varianten immer nur in Kombination mit einem Bluetooth-Sensor-Produkt. Grundlicht Die Helligkeit des Grundlichts kann zwischen 10% und 50% eingestellt werden. Die Dauer des Grundlichts kann stufenlos zwischen 10Minuten und 30Minuten oder die ganze Nacht eingestellt werden. Hauptlicht Die Helligkeit des Hauptlichts kann zwischen 50% und 100% eingestellt werden. Dämmerungseinstellung Die gewünschte Ansprechschwelle der Leuchte kann stufenlos von 2 bis 2000 Lux einstellt werden. Diese Funktion gilt für die C-Varianten immer nur in Kombination mit einem Bluetooth-Sensor-Produkt. Gruppierung Es gibt die Möglichkeit, die RS PRO 5100/5150 SC / RS PRO 5100/5150 SC EM / RS PRO 5100/5150 C als Einzelleuchte zu betreiben oder mehrere Leuchten über eine Funkkommunikation in Gruppen zusammen- zuschalten. In jeder Gruppe muss in der Steinel Connect App ein Gruppenmaster festgelegt werden. Alle Leuchten in einer Gruppe agieren dabei analog der Konﬁguration des Gruppenmaster. Die Reichweite kann für alle Gruppenteilnehmer individuell eingestellt werden. Die RS PRO 5100/5150 SC EM ist auf Grund der zykli- schen Akkuüberprüfungen nur bedingt als Gruppenmaster geeignet. Während der Selbsttestpha- sen ist der Sensor deaktiviert. Somit kann die Leuchte in diesem Zeitraum keine Bewegung erkennen. Diese Funktion gilt für die C-Varianten immer nur in Kombination mit einem Bluetooth-Sensor-Produkt. Fade Time Mit der Fade Time lässt sich die Dimmkurve beim Ein- und Ausschalten einstellen (1s - 3s). Nachbarfunktion Über die Steinel Connect App kann die Nachbarfunkti- on aktiviert bzw. deaktiviert werden. Dabei werden die Nachbargruppen der ausgewählten Leuchtengruppe zugeordnet. Die Gruppe hört auf Einschaltsignale der zugeordneten Nachbargruppe und schaltet entspre- chend der Einstellungen in das Hauptlicht oder in das Grundlicht. Notlicht (EM) Die „Statusanzeige Notlicht (EM)“ wird mittels einer zweifarbigen Status-LED an der Sensorleuchte ange- zeigt. – Status-LED intermittierend grün: Akku-Regenerierung – Status-LED permanent grün: Keine Störung / Normalzustand – Status-LED permanent rot blinkend: Akkus fehlerhaft / Akku-Ladung nicht mehr ausreichend – Status-LED intermittierend rot blinkend: Leuchte nicht angeschlossen oder defekt – Status-LED dunkel: Netzspannung oder Notlichtbetriebsgerät defekt

7. Wartung und Pﬂege

Wartung Für Unterhalt und Kontrolle sind die Vorschriften und Normen für das Notlicht am Montageort zu beachten. Die Notlichter und die Notlichtbetriebsgeräte müssen regelmäßig kontrolliert werden. – 9 – DEInbetriebnahme Inbetriebnahme durch: ______________________ Datum Inbetriebnahme: _____________________ Selbsttests „(EM)“ – Die Selbsttests der Sensorleuchte, der Status-LEDs und der Akkus erfolgt automatisch ca. alle 8 Tage. – Der Selbsttest der Akkukapazität durch die Simulati- on eines Netzausfalls erfolgt viermal jährlich. Die generelle Funktion der Sensorleuchte mit Hauptlicht und Sensorfunktion bleibt während des Tests beste- hen. Der Selbsttest ersetzt nicht die landesspeziﬁsch vorge- schriebene Funktionsprüfung der Notlichtbeleuchtung. Kontrollen durch den Anwender „(EM)“

Monatliche visuelle Kontrollen der LED-Statusan- zeige sowie der Sensorleuchte auf korrekte Funktion sind durchzuführen. Akkuwechsel „(EM)“ Wenn die Status-LED des Notlichtmoduls permanent rot blinkt, müssen die Akkus ausgetauscht werden.

Akkuwechsel vom Hersteller durchführen lassen. Kundenservice: STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 email: service@steinel.de

Kontaktaufnahme mit dem Hersteller im Vorfeld, um sicherzugehen, dass die entsprechende Austauschleuchte zur Verfügung steht. Zwei Möglichkeiten: – Austausch gegen eine von STEINEL überarbeitete Sensorleuchte mit neuen Akkus (Servicepauschale). – Austausch gegen eine neue Sensorleuchte (vergünstigter Einkaufspreis).

Im Anschluss die demontierte Sensorleuchte zurück- schicken. Akku-Regenerierung „(EM)“ Nach der Erstinbetriebnahme (auch Akkuwechsel oder Behebung eines Fehlers) regeneriert das Notlichtbe- triebsgerät die Akkus automatisch. Es werden drei Zyklen durchgeführt. Ein Zyklus besteht aus einer 24-stündige Akkuladung und einer vollständi- gen Entladung über die Sensorleuchte im Notbetrieb. Während der Zyklen werden keine Akkukapazitätsmes- sungen durchgeführt. Das Akku-Regenerierungsverfahren wird weder nach einer normalen Akkuentladung, noch nach einem Selbsttest der Akkukapazität durchgeführt. Reinigung Die Sensorleuchte kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden. Wichtig: Das Betriebsgerät ist nicht austauschbar.

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchs- fähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

9. Konformitätserklärung

Hiermit erklärt die STEINEL Vertrieb GmbH, dass der Funkanlagentyp RS PRO 5100/5150 SC / RS PRO 5100/5150 SC EM der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitäts- erklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de

Die Anforderungen der Norm EN60598-1 betreffend der Sicherheit müssen nach der Installation der Not- lichtleuchte erfüllt werden. Die Verantwortung dieser Normerfüllung liegt beim Anwender des Notlichtbe- triebsgeräts. Bei Nichtbeachtung dieser Norm wird vom Hersteller jede Haftung abgelehnt. STEINEL übernimmt keine Haftung für unmittelbare, mittelbare oder beiläuﬁge Schäden, die nicht durch STEINEL ausdrücklich zugelassenen, ordnungsgemä- ßen Gebrauch entstehen. STEINEL haftet auch nicht für Schadenansprüche Dritter, die nicht aus dem vom STEINEL ausdrücklich zugelassenen, ordnungsgemä- ßen Gebrauch erhoben werden. Die Notlichtbetriebs- geräte dürfen nicht geöffnet oder in irgendeiner Weise modiﬁziert werden. Die Komponenten der Notleuchten dürfen nur durch Originalersatzteile und von STEINEL selbst ersetzt werden. Weist das Notlichtbetriebsgerät Schäden auf, die vermuten lassen, dass ein gefahrloser Betrieb nicht möglich ist, so dürfen die Sensorleuchten nicht in Betrieb genommen werden. STEINEL behält sich das Recht vor, Abbildungen, Gewichte, Maßtabellen oder – 10 –sonstige derartigen Angaben im Katalog oder in der Bedienungsanleitung ohne vorhergehende Notiz zu ändern, wenn sich dies als zweckmäßig erweist oder durch den technischen Fortschritt bedingt ist.

11. Herstellergarantie

Herstellergarantie für Unternehmer, wobei Unternehmer eine natürliche oder juristische Person oder eine rechts-fähige Personengesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbstän-digen beruﬂichen Tätigkeit handelt.Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-ClarholzAlle STEINEL-Produkte erfüllen höchste Qualitätsan-sprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Kunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur oder Austausch mangelhafter Teile ggf. Austausch durch ein Nachfolge-modell oder Erstellung einer Gutschrift), die nachweis-lich innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen.Die Garantiezeit für• Sensorik / Außenleuchten / Innenleuchten beträgt: 5Jahre und beginnt mit dem Kaufdatum des Produktes.Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:• bei einem gebrauchsbedingten oder sonstigen natür-lichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,• wenn An- und Umbauten bzw. sonstige Modiﬁkati-onen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zube-hör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,• wenn Wartung und Pﬂege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,• bei Transportschäden oder -verlusten.Diese Herstellergarantie lässt Ihre gesetzlichen Rechte unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Rechten und beschränken oder ersetzen diese nicht. Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutsch-land gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internatio-nalen Warenkauf (CISG).GeltendmachungWenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung–, Dieselstraße 80-84, 33442 Herzebrock-Clarholz.Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksen-dung übernehmen wir keine Haftung. HERSTELLER

HERSTELLER GARANTIE HERSTELLER GARANTIE – 11 – DE12. Technische Daten RS PRO 5100/5150 SC RS PRO 5100/5150 SC EM RS PRO 5100/5150 C Abmessungen (H×L×B) RS PRO 5100: 58×1370×87 mm RS PRO 5150: 58×1500×87 mm Netzspannung 220-240 V / 50/60 Hz Leistungsaufnahme (P

= 82 Farbkonsistenz SDCM Anfangswert: 3 Leistungsfaktor 0,94 Netzstrom RS PRO 5100: 142mA RS PRO 5150: 194mA Mittlere Bemessungs- lebensdauer L70B50 bei 25 °C: 60.000 Std. Lichtstärkeverteilung

LumEdit 202108021348_RS5100 Hauptlicht mit Haube_6668.ldt Polardiagramm

LumEdit 202108041137_RS5150 Hauptlicht mit Haube_6671.ldt Polardiagramm

LumEdit 202108241229_RS5100 Notlicht mit Haube_6668.ldt Polardiagramm

LumEdit 202108181403_RS5150 Notlicht mit Haube_6671.ldt Polardiagramm

LumEdit 202108021348_RS5100 Hauptlicht mit Haube_6668.ldt Polardiagramm

LumEdit 202108041137_RS5150 Hauptlicht mit Haube_6671.ldt Polardiagramm

Erfassungswinkel 360°, mit 160° Önungswinkel (ggf. durch Glas, Holz oder Leichtbauwände)

Montagehöhe max. 3,5 m

max. Flächenabdeckung ca. 50 m

Dämmerungseinstellung 2-2.000 Lux + Teach-in-Modus

Umgebungstemperatur -20 °C bis +40 °C Schutzart IP 65 Schutzklasse II Material PC IK07 Standby Netzwerk (P net ) 0,40 W Standby Sensor (P

Lichtleistung Notlicht

Beleuchtungsdauer Notlicht

Energieezienzklasse Dieses Produkt enthält eine Lichtquelle der Energieezienzklasse „C“

Die maximale Kapazität wird nur gewährleistet, wenn die mitgelieferten Akkus verwendet werden. – 13 – DE13. Betriebsstörungen Störung Ursache Abhilfe Sensorleuchte ohne Spannung M Sicherung hat ausgelöst, nicht eingeschaltet, Leitung unterbrochen M Kurzschluss in der Netzzuleitung M Eventuell vorhandener Netzschalter aus M Sicherung einschalten, tauschen, Netz schalter einschalten, Lei tung überprüfen mit Span- nungsprüfer M Anschlüsse überprüfen M Netzschalter einschalten Sensorleuchte schaltet nicht ein M Dämmerungseinstellung falsch gewählt M Netzschalter AUS M Sicherung hat ausgelöst M neu einstellen M einschalten M Sicherung einschalten, tauschen, evtl. Anschluss überprüfen Sensorleuchte schaltet nicht aus M dauernde Bewegung im Erfassungsbereich M Bereich kontrollieren Sensorleuchte schaltet ohne erkennbare Bewegung ein M Sensorleuchte nicht erschütte- rungsfrei montiert M Bewegung lag vor, wurde jedoch vom Beobachter nicht erkannt (Bewegung hinter Wand, Bewegung eines kleinen Objektes in unmittel- barer Leuchten etc.) M Gehäuse fest montieren M Bereich kontrollieren Sensorleuchte schaltet trotz Bewegung nicht ein M schnelle Bewegungen werden zur Störungsmini mierung unterdrückt oder Erfassungsbereich zu klein eingestellt M Vertauschter Anschluss der Netzzuleitung (L und N) M Bereich kontrollieren M Anschlüsse L und N überprüfen bzw. Phase prüfen Status-LED blinkt permanent rot M Akku fehlerhaft (ungenügende Kapazität oder unterbrochener Akkuzuleitung) M Akkuladung abwarten (Alarmrück- stellung erfolgt sofort nach der Fehlerbehebung). Status-LED blinkt intermittierend rot (Anzeige erst nach nächstem Selbsttest) M Sensorleuchte nicht angeschlossen M Sensorleuchte defekt M Sensorleuchte anschließen M Sensorleuchte austauschen Status-LED dunkel trotz Netzanschluss (länger als 5 min.) M Netzspannung defekt M Notlichtbetriebsgerät defekt M Netzspannung prüfen und ggfs. einschalten M Notlichtbetriebsgerät austauschen Notlicht-LED aus M Keine Netzspannung M Netzspannung seit mind. 4 h unter- brochen M Notlicht defekt M Netzspannung prüfen und ggfs. einschalten M Sensorleuchte austauschen – 14 –– 15 –
