NAUDOJIMO INSTRUKCIJA RS PRO 5100 SC STEINEL

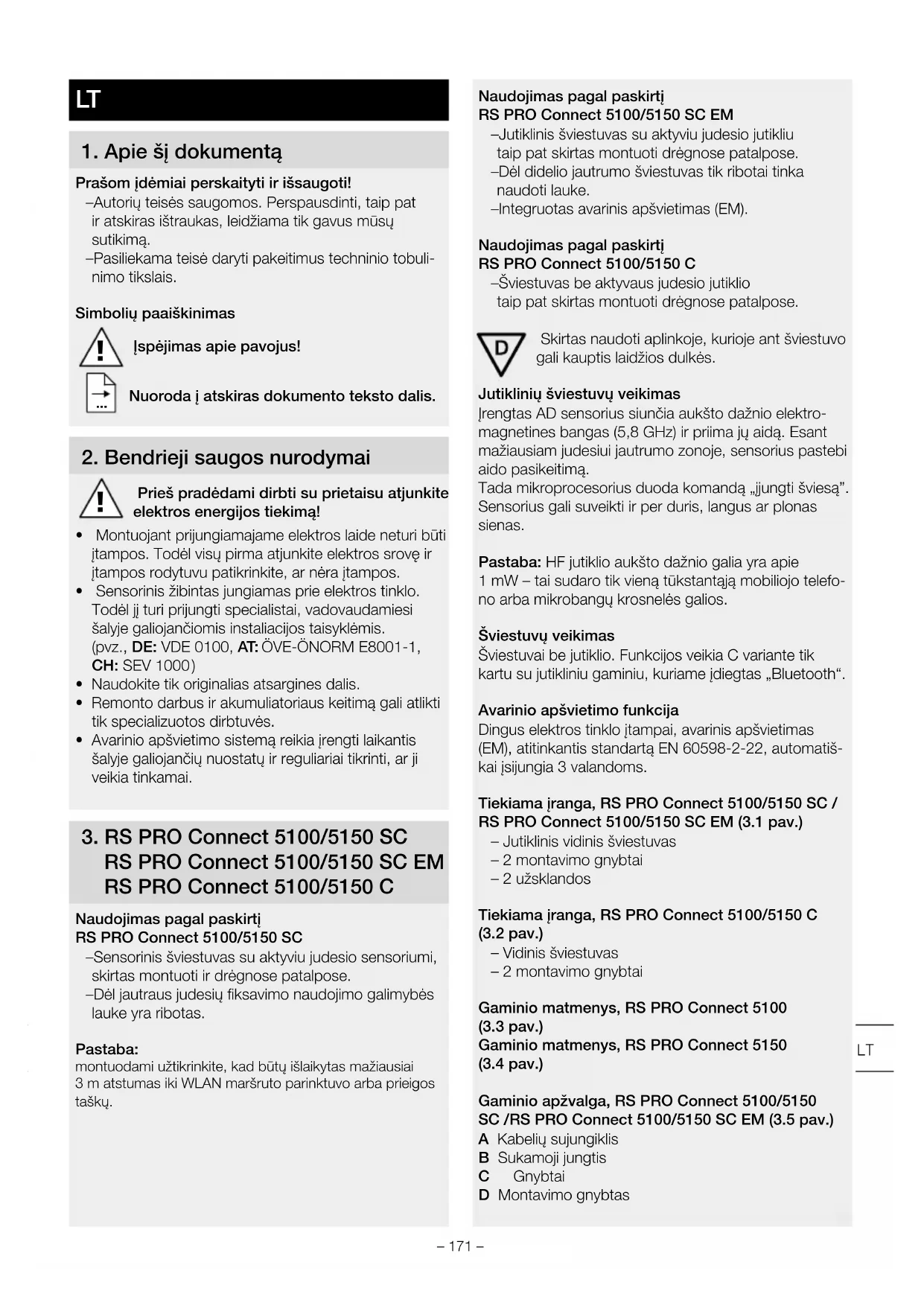

1. Apie šį dokumentą

Prašom įdėmiai perskaityti ir išsaugoti! – Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą. – Pasiliekama teisė daryti pakeitimus techninio tobuli- nimo tikslais. Simbolių paaiškinimas

Įspėjimas apie pavojus!

Nuoroda į atskiras dokumento teksto dalis.

Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą!

• Montuojant prijungiamajame elektros laide neturi būti įtampos. Todėl visų pirma atjunkite elektros srovę ir įtampos rodytuvu patikrinkite, ar nėra įtampos.

• Sensorinis žibintas jungiamas prie elektros tinklo. Todėl jį turi prijungti specialistai, vadovaudamiesi šalyje galiojančiomis instaliacijos taisyklėmis. (pvz., DE:VDE0100, AT:ÖVE-ÖNORME8001-1, CH:SEV1000 )

• Naudokite tik originalias atsargines dalis.

• Remonto darbus ir akumuliatoriaus keitimą gali atlikti tik specializuotos dirbtuvės.

• Avarinio apšvietimo sistemą reikia įrengti laikantis šalyje galiojančių nuostatų ir reguliariai tikrinti, ar ji veikia tinkamai.

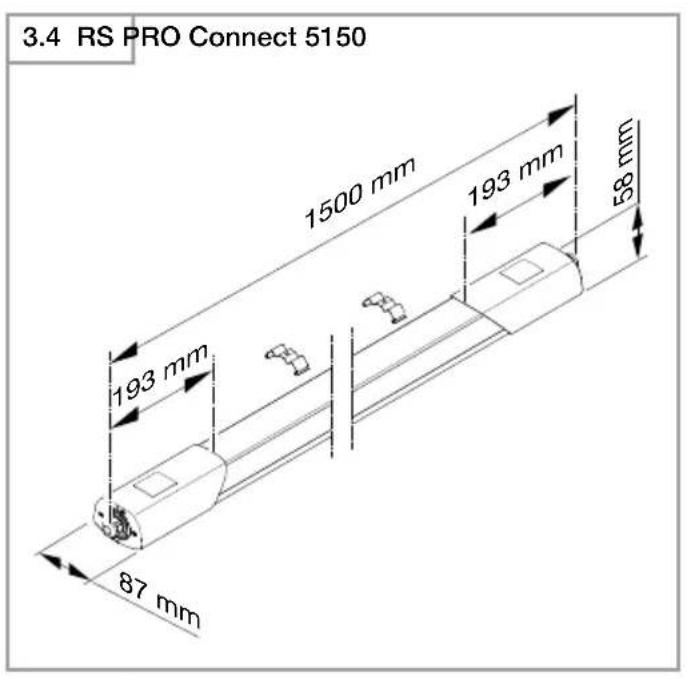

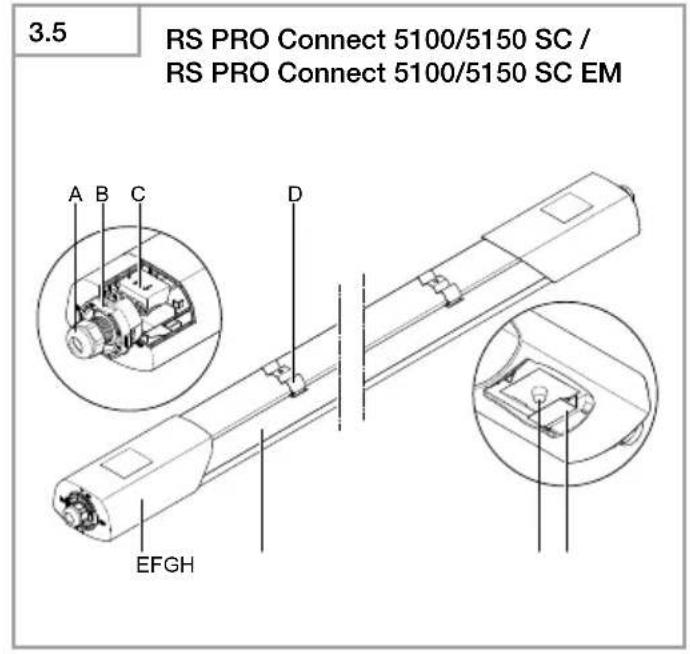

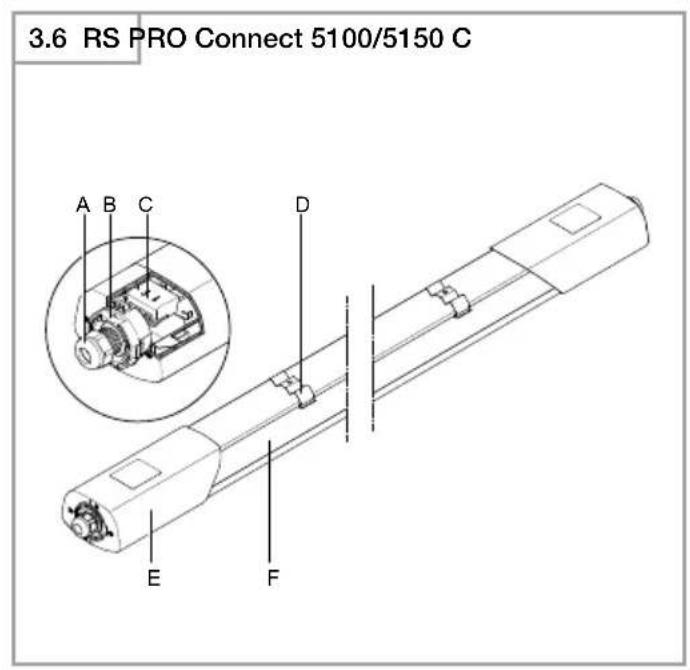

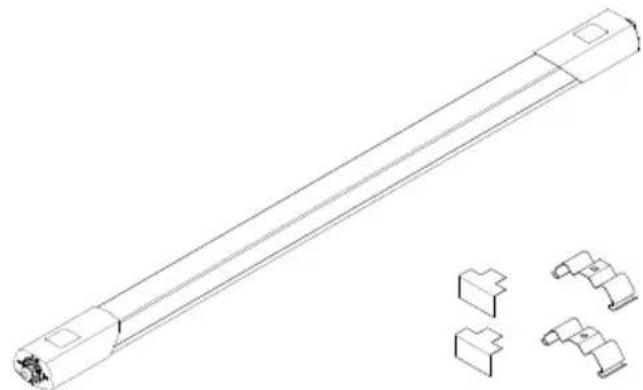

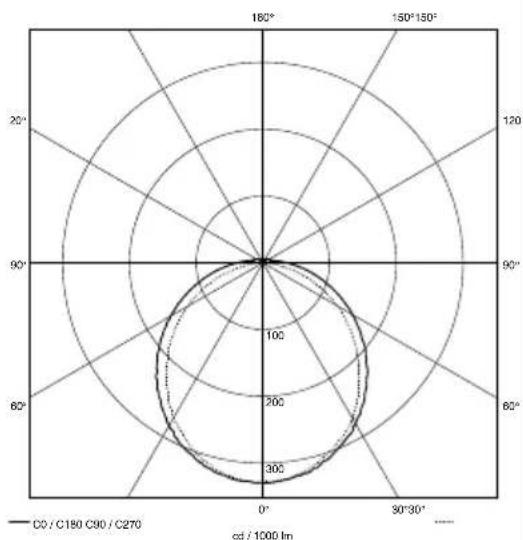

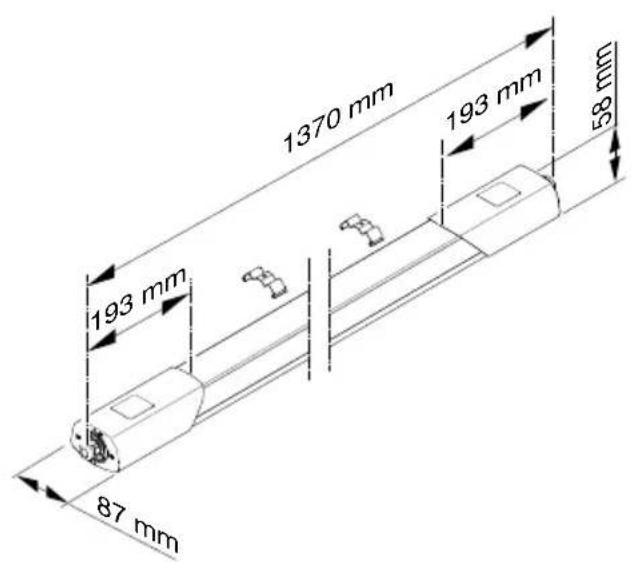

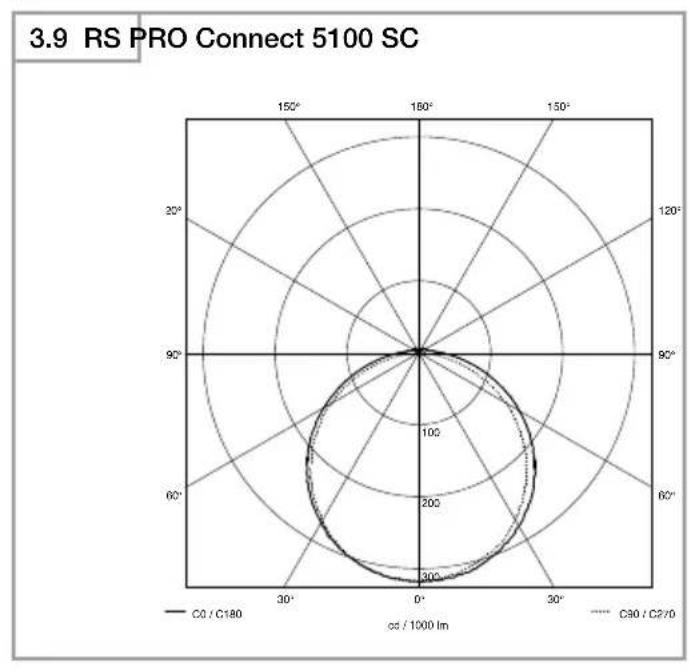

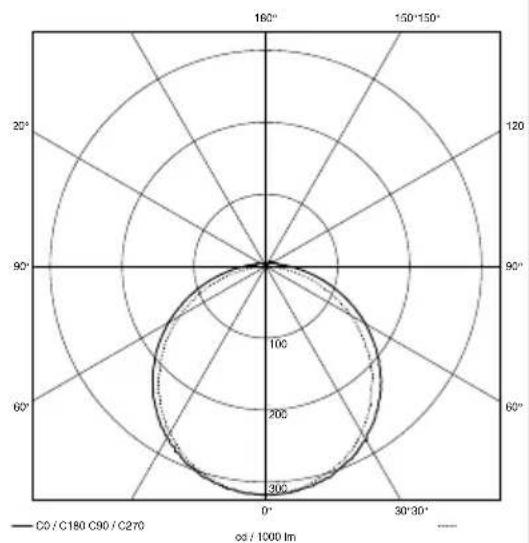

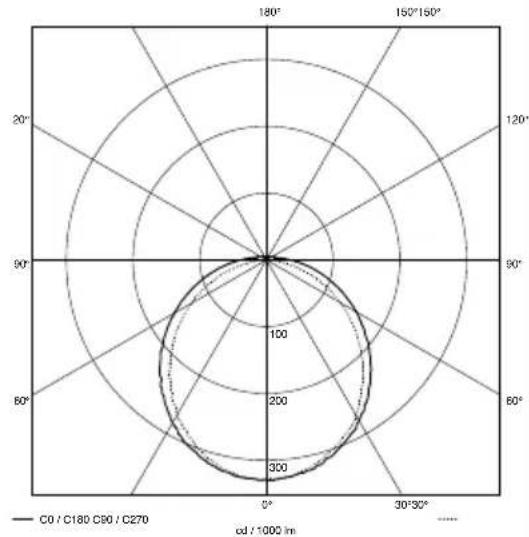

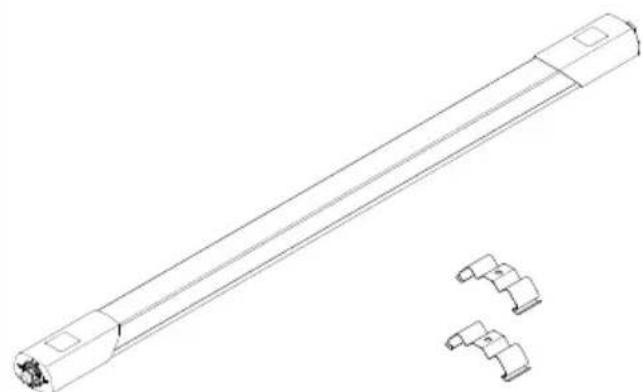

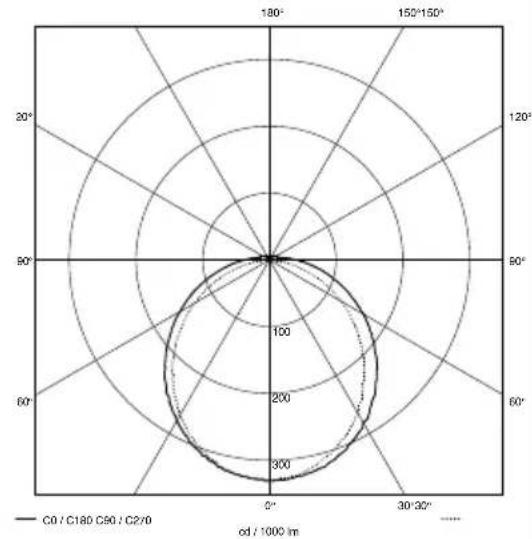

3. RS PRO Connect 5100/5150 SC

RS PRO Connect 5100/5150 SC EM RS PRO Connect 5100/5150 C Naudojimas pagal paskirtį RS PRO Connect 5100/5150 SC – Sensorinis šviestuvas su aktyviu judesio sensoriumi, skirtas montuoti ir drėgnose patalpose. – Dėl jautraus judesių fiksavimo naudojimo galimybės lauke yra ribotas. Pastaba: montuodami užtikrinkite, kad būtų išlaikytas mažiausiai 3 m atstumas iki WLAN maršruto parinktuvo arba prieigos taškų. Naudojimas pagal paskirtį RS PRO Connect 5100/5150 SC EM – Jutiklinis šviestuvas su aktyviu judesio jutikliu taip pat skirtas montuoti drėgnose patalpose. – Dėl didelio jautrumo šviestuvas tik ribotai tinka naudoti lauke. – Integruotas avarinis apšvietimas (EM). Naudojimas pagal paskirtį RS PRO Connect 5100/5150 C – Šviestuvas be aktyvaus judesio jutiklio taip pat skirtas montuoti drėgnose patalpose. Skirtas naudoti aplinkoje, kurioje ant šviestuvo gali kauptis laidžios dulkės. Jutiklinių šviestuvų veikimas Įrengtas AD sensorius siunčia aukšto dažnio elektro- magnetines bangas (5,8 GHz) ir priima jų aidą. Esant mažiausiam judesiui jautrumo zonoje, sensorius pastebi aido pasikeitimą. Tada mikroprocesorius duoda komandą „įjungti šviesą”. Sensorius gali suveikti ir per duris, langus ar plonas sienas. Pastaba: HF jutiklio aukšto dažnio galia yra apie 1 mW – tai sudaro tik vieną tūkstantąją mobiliojo telefo- no arba mikrobangų krosnelės galios. Šviestuvų veikimas Šviestuvai be jutiklio. Funkcijos veikia C variante tik kartu su jutikliniu gaminiu, kuriame įdiegtas „Bluetooth“. Avarinio apšvietimo funkcija Dingus elektros tinklo įtampai, avarinis apšvietimas (EM), atitinkantis standartą EN60598-2-22, automatiš- kai įsijungia 3valandoms. Tiekiama įranga, RS PRO Connect 5100/5150 SC/ RS PRO Connect 5100/5150 SC EM (3.1 pav.) – Jutiklinis vidinis šviestuvas – 2 montavimo gnybtai – 2 užsklandos Tiekiama įranga, RS PRO Connect 5100/5150 C (3.2 pav.) – Vidinis šviestuvas – 2 montavimo gnybtai Gaminio matmenys, RS PRO Connect 5100 (3.3 pav.) Gaminio matmenys, RS PRO Connect 5150 (3.4 pav.) Gaminio apžvalga, RS PRO Connect 5100/5150 SC /RS PRO Connect 5100/5150 SC EM (3.5 pav.) A Kabelių sujungiklis B Sukamoji jungtis C Gnybtai D Montavimo gnybtas LT– 172 – E Antgaliai F Šviestuvo korpusas G HF sensorius H Įkišamas dangtelis Gaminio apžvalga, RS PRO Connect 5100/5150 C (3.6 pav.) A Srieginė kabelio mova B Užsukamas dangtelis C Jungiamasis gnybtas D Montavimo gnybtas E Antgaliai F Šviestuvo korpusas Jautrumo zonos montuojant prie lubų Ø 1–10m (3.7 pav.) Jautrumo zonos montuojant prie sienos Ø 1–10m (3.8 pav.) Šviesos intensyvumo pasiskirstymas (3.9 - 3.14 pav.)

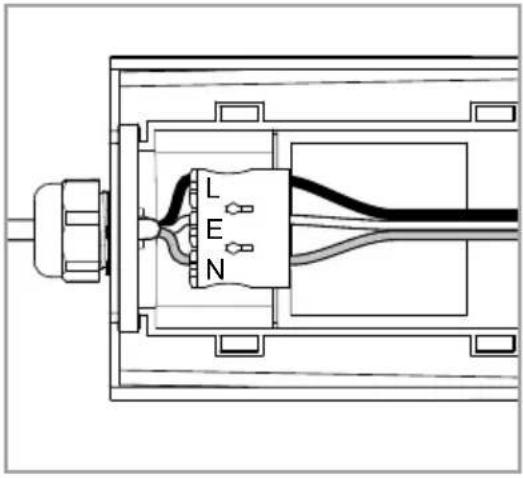

Sujungimo schema (4.1 pav.) Įvadą sudaro trijų laidų kabelis: L = fazė (dažniausiai juodas arba rudas laidas) N = nulinis laidas (dažniausiai mėlynas) E = apsauginis laidas (žalias / geltonas) Jei kyla abejonių, laidus patikrinkite įtampos indikato- riumi; po to atjunkite srovę. Fazė (L), nulinis laidas (N) ir apsauginis laidas (E) jungiami prie kištukinio gnybto. Svarbu! Neteisingai sujungti laidai sukelia trumpąjį jungimą prie- taise arba paskirstymo dėžutėje. Tokiu atveju reikia dar kartą identifikuoti atskirus kabelius ir prijungti iš naujo. Tinklo įvade galima įrengti įjungimo ir išjungimo jungi- klius. Pastaba. Šio šviestuvo šviesos elementas yra ne- keičiamas. Todėl prireikus jį pakeisti (pvz., pasibaigus naudojimo laikui), reikia keisti visą šviestuvą.

• Patikrinkite visas dalis, ar nėra pažeidimų.

• Esant pažeidimams gaminio nenaudokite.

• Montuodami sensorinį šviestuvą pasirinkite nuo vibracijos apsaugotą vietą.

• Pasirinkite tinkamą montavimo vietą atsižvelgdami į jautrumo zonos ilgį ir judėjimo fiksavimą. Pastaba: tvirtinant ant sienos šviestuvas turi būti mon- tuojamas horizontaliai. Montavimo eiga

• Išjunkite elektros energijos tiekimą (4.1 pav.)

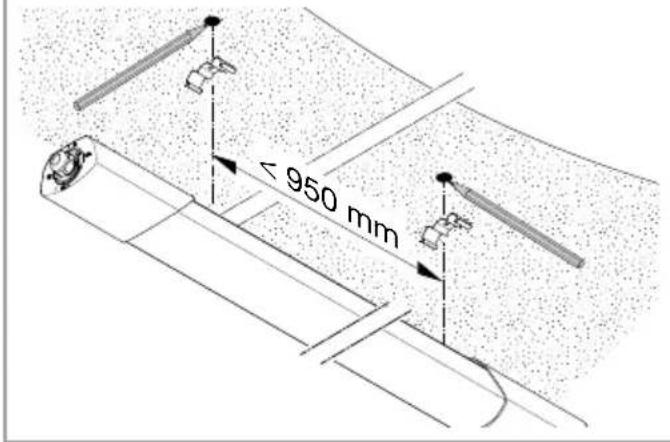

• Pažymėkite gręžimo skyles (5.1 pav.).

• Išgręžkite skyles ir įkiškite kaiščius (5.2 pav.)

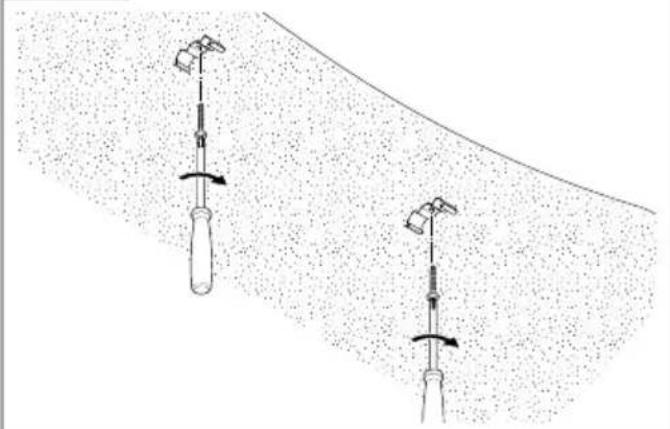

• Priveržkite montavimo gnybtus (5.3 pav.)

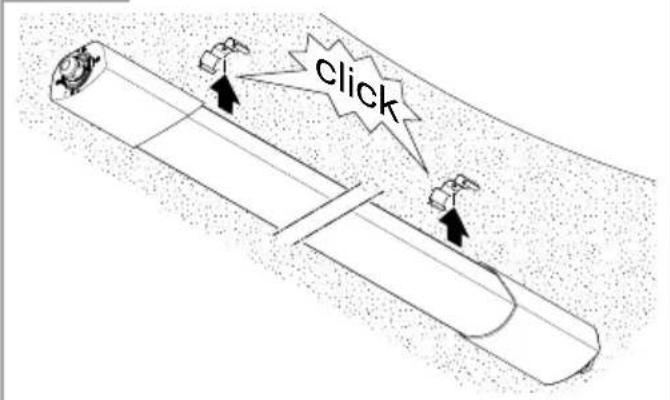

• Uždėkite šviestuvo korpusą (5.4 pav.)

• Sėkmingą užsifiksavimą patvirtina spragtelėjimas

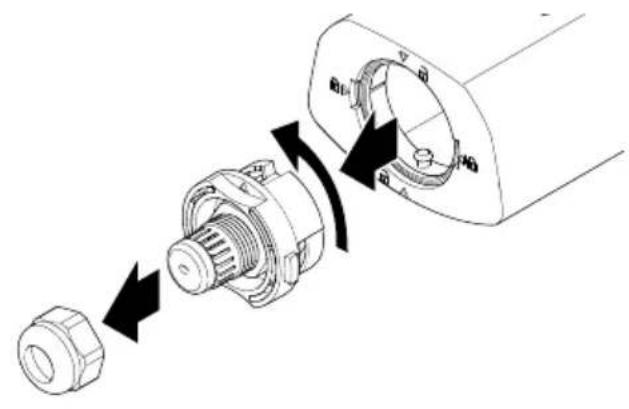

• Atidarykie kabelių sujungiklį ir sukamąją jungtį (5.5 pav.)

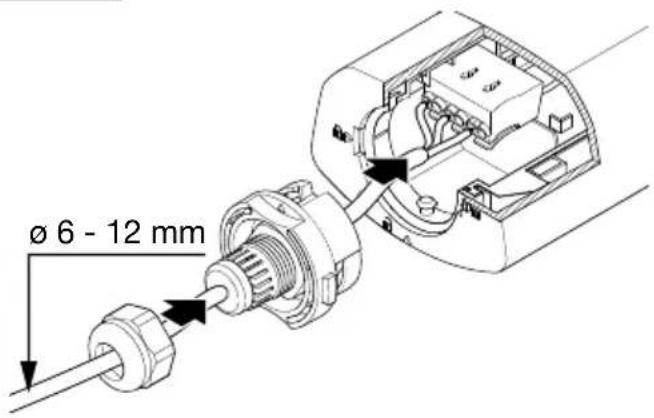

• Jungiamąjį kabelį prakiškite pro kabelių sujungiklį ir sukamąją jungtį, tada prijunkite prie kištukinės jungties (5.6 pav.)

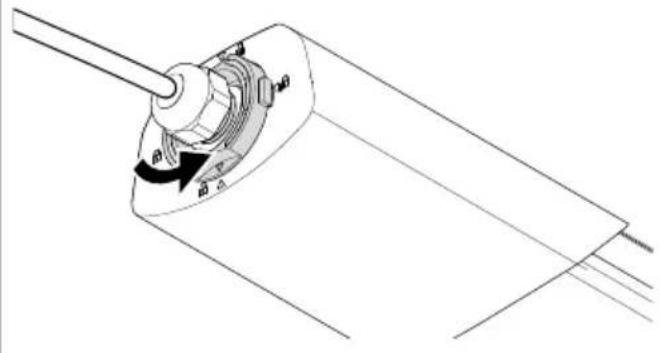

• Uždarykite kabelių sujungiklį ir sukamąją jungtį (5.7 pav.)

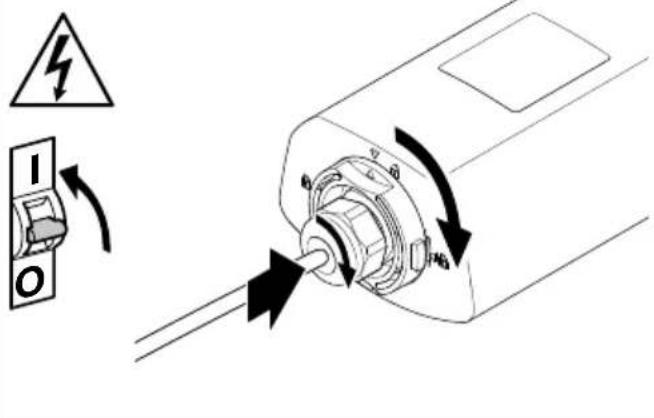

• Įjunkite elektros energijos tiekimą (5.7 pav.)

Gamyklos nustatymai (būsena pristatymo metu) – Jautrumo zonos ilgio nustatymas: maks. – Pagrindinio apšvietimo trukmės nustatymas: 10 sek. – Bazinio apšvietimo trukmės nustatymas: 1 min. – Prieblandos lygio nustatymas: 2000 liuksų – Bazinio apšvietimo reguliavimo lygis: 50% Jei norite nustatyti gaminio etaloninį režimą, techninius dokumentus rasite www.steinel.de. Norint konfigūruoti šviestuvą, reikia iš „AppStore“ atsisiųsti STEINEL „Connect App“. Tam reikalingas išmanusis telefonas arba planšetė, kurioje įdiegtas „Bluetooth“. Android iOS Nesukonfigūravus šviestuvo programėle, jis veikia kaip savarankiškas sensorinis šviestuvas su numatytais gamykliniais nustatymais. Nuolatinės srovės režimas Veikiant nuolatinės įtampos režimu nustatoma 100 % šviesos galia.– 173 – Įjungus / dingus įtampai Atjungus tinklo įtampą, šviestuvo nustatymai ir esamas veikimo režimas išsaugomi. Vėl atsiradus tinklo įtampai, jie atkuriami. Jautrumo zonos nustatymas Jautrumo zonos ilgį galima nustatyti nuo 1 iki 10 m. Naudojantis pridėtomis užsklandomis jautrumo zonos ilgį galima sumažinti keturiomis kryptimis.

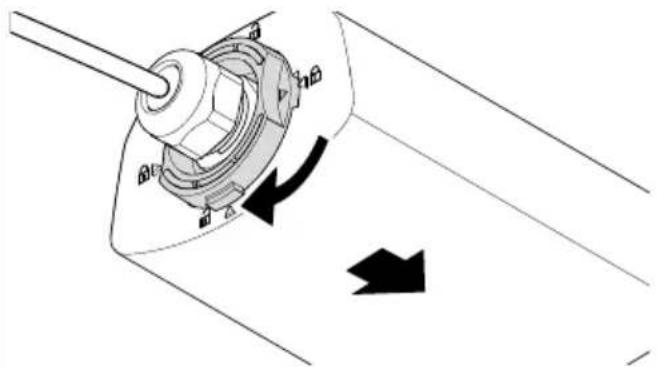

• Atidarykite sukamąją jungtį (6.1 pav.)

• Nutraukite dangtelį maždaug 7 cm. Kabelio sujungi- klio atjungti nereikia (6.2 pav.)

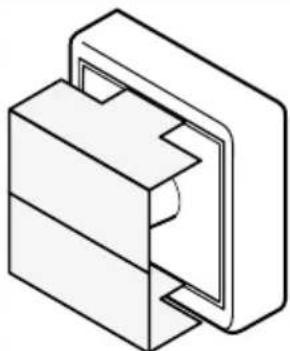

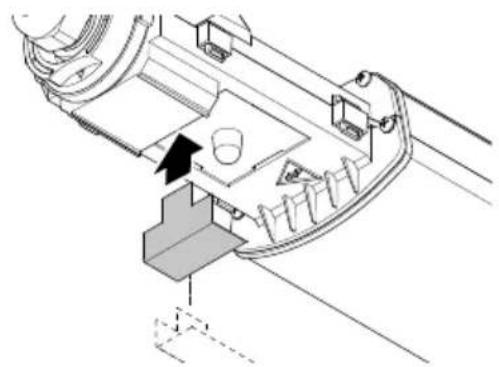

• Uždėkite užsklandas (6.3 pav.)

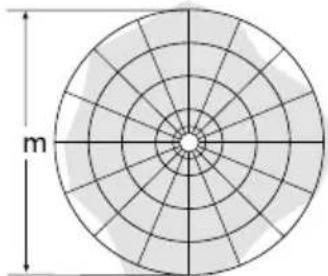

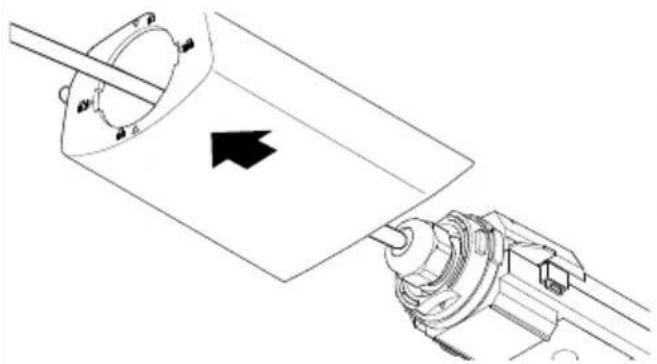

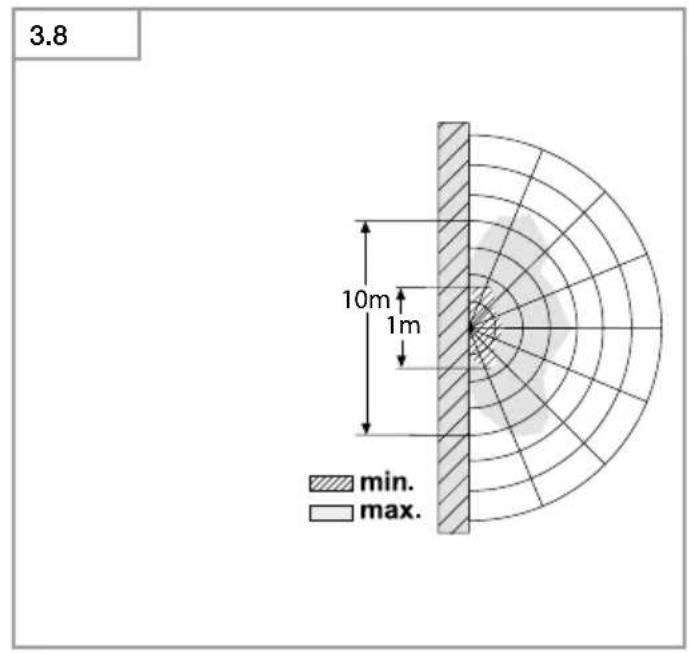

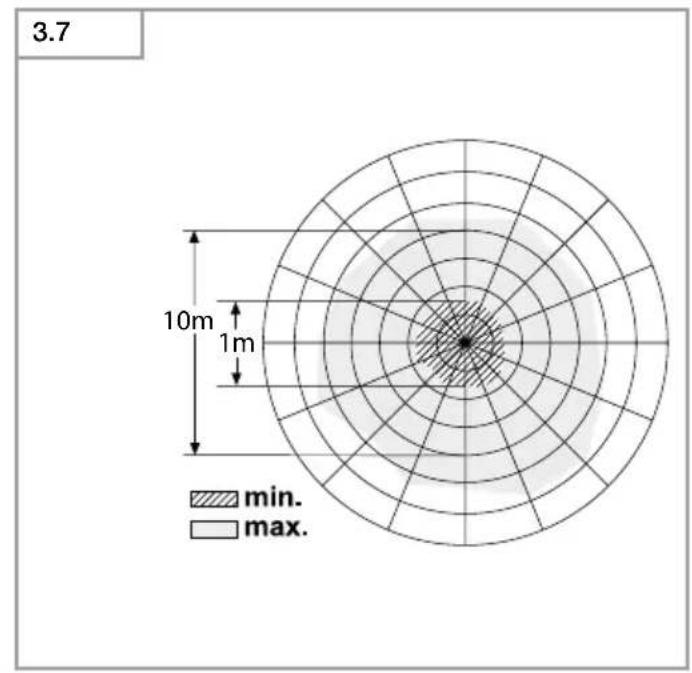

• Užstumkite dangtelį ir uždarykite sukamąją jungtį (6.4 pav.) Jautrumo zonos ilgio nustatymo pavyzdžiai (6.5 pav.) Ši funkcija veikia C variantuose tik kartu su jutikliniu gaminiu, kuriame įdiegtas „Bluetooth“. Švietimo trukmės nustatymas Pageidaujamą apšvietimo veikimo trukmę galima tolygiai reguliuoti nuo penkių sekundžių iki 60 minučių. Kaskart užfiksavus judesį prieš pasibaigiant šiam laikui, laikmatis įsijungia iš naujo. Ši funkcija veikia C variantuose tik kartu su jutikliniu gaminiu, kuriame įdiegtas „Bluetooth“. Bazinis apšvietimas Bazinio apšvietimo ryškumas gali būti nustatytas nuo 10 iki 50%. Bazinio apšvietimo trukmė gali būti nustatyta nuo 10 iki 30 minučių arba visai nakčiai. Pagrindinis apšvietimas Pagrindinio apšvietimo ryškumas gali būti nustatytas nuo 50 iki 100%. Prieblandos lygio nustatymas Pageidaujamas šviestuvo suveikimo slenkstis nustato- mas tolygiai nuo maždaug 2 iki 2000 liuksų. Ši funkcija veikia C variantuose tik kartu su jutikliniu gaminiu, kuriame įdiegtas „Bluetooth“. Grupavimas

„RS PRO 5100/5150 SC / RS PRO 5100/5150 SC

EM / RS PRO 5100/5150 C“ galima naudoti kaip ats- kirą šviestuvą arba radijo ryšiu sujungti kelis šviestuvus į grupę. Programėlėje „ Steinel Connect App“ turi būti nustaty- tas pagrindinis kiekvienos grupės įrenginys. Visi grupės šviestuvai veikia analogiškai sukonfigūruotam pagrin- diniam grupės įrenginiui. Kiekvieno grupės įrenginio jautrumo zonos ilgį galima nustatyti individualiai. „RS PRO 5100/5150 SC EM“ dėl ciklinių akumuliato- riaus patikrų tik sąlyginai tinkamas naudoti kaip pagrin- dinis grupės prietaisas. Savitikros fazių metu sensorius yra išaktyvintas. Todėl šiuo laikotarpiu šviestuvas negali fiksuoti judėjimo. Ši funkcija veikia C variantuose tik kartu su jutikliniu gaminiu, kuriame įdiegtas „Bluetooth“. Fade Time Naudojant funkciją „Fade Time“, galima nustatyti už- tamsinimo kreivę (1–3 s) įjungimo ir išjungimo metu. Kaimynų funkcija Naudojantis programėle „Steinel Connect App“ galima suaktyvinti ir (arba) išaktyvinti kaimynų funkciją. Tuo metu priskiriamos aktyvių šviestuvų grupių kaimynų grupės. Grupė reaguoja į priskirtos kaimynų grupės signalus ir pagal nustatymus persijungia, atitinkamai, į pagrindinį arba bazinį apšvietimą. Avarinis apšvietimas (EM) „Avarinio apšvietimo ŪEM) būklės indikatoriaus“ būklė parodoma dvispalviu šviesos diodu ant sensorinio šviestuvo. – Būklės LED su pertrūkiais žalias: Akumuliatoriaus atnaujinimas – Būklės LED nuolat žalias: Trikčių nėra/ įprasta būsena – Būklės LED nuolat mirksi raudonai: Akumuliatoriai sugedę / akumuliatorių įkrova nebe- pakankama – Būklės LED su pertrūkiais mirksi raudonai: Šviestuvas neprijungtas arba sugedęs – Būklės LED nešviečia: Nėra tinklo įtampos arba avarinis apšvietimas sugedęs

7. Priežiūra ir techninė priežiūra

Techninė priežiūra Vykdant techninį aptarnavimą ir kontrolę būtina laikytis nuostatų ir standartų, taikomų avariniam apšvietimui montavimo vietoje. Avarinis apšveitimas ir avarinio apšvietimo prietaisai turi būti reguliariai tikrinami. Eksploatacijos pradžia Eksploataciją pradėjo: ___________________________ Eksploatacijos pradžios data: _____________________ Savitikros testai „(EM)“ – Sensorinio šviestuvo, būklės LED ir akumuliatorių savitikros testai vykdomi automatiškai maždaug kas 8 dienas. – Akumuliatoriaus talpos savitikros testas imituojant tinklo sutrikimą atliekamas keturis kartus per metus. Bendrosios sensorinio šviestuvo su pagrindiniu ap- švietimu ir sensorine funkcija funkcijos testavimo metu išlieka. Savaiminis testas nepakeičia šalyje įstatymiškai numa- tytų avarinio apšvietimo funkcijų patikros. LT– 174 – Naudotojo kontrolės „(EM)“

• Reikia atlikti kasmėnesines LED būklės indikatoriaus ir sensorinio šviestuvo apžiūras tikrinant tinkamą veikimą. Akumuliatoriaus keitimas „(EM)“ Jeigu avarinio apšvietimo modulio būklės LED nuolat mirksi raudonai, reikia pakeisti akumuliatorius.

• Paveskite kumuliatorių keitimą gamintojui. Klientų aptarnavimo tarnyba: KVARCAS Neries krantine 32 LT-48463 Kaunas Telefon: +370 37 408030 info@kvarcas.lt

• Susisiekite su gamintoju iš anksto, kad įsitikintumėte, ar gamintojas turi atitinkamą šviestuvą pakeitimui. Dvi galimybės: – pakeitimas STEINEL modifikuotu sensoriniu šviestuvu su naujais akumuliatoriais (bendras aptarnavimo mokestis); – pakeitimas nauju sensoriniu šviestuvu (palankesnė įsigyjimo kaina).

• Po to grąžinkine išmontuotą sensorinį šviestuvą. Akumuliatoriaus regeneravimas „(EM)“ Po pirmojo paleidimo (akumuliatoriaus keitimo arba trikties pašalinimo) avarinio apšvietimo prietaisas regeneruoja akumuliatorius automatiškai. Atliekami trys ciklai. Ciklą sudaro 24 valandų įkrova ir pilna iškrova per sensorinį šviestuvą, veikiantį avariniu režimu. Ciklų metu neatliekami akumuliatoriaus talpos mata- vimai. Akumuliatoriaus regeneravimo procedūra neatliekama nei po įprasto akumuliatoriaus išsikrovimo, nei po akumuliatoriaus talpos savitikros testo. Valymas Užsiteršusį sensorinį šviestuvą galima valyti drėgnu skudurėliu (be valiklio). Svarbu: Valdymo prietaisas nekeičiamas.

Elektros prietaisai, priedai ir pakuotės turi būti perdirba- mi aplinkai nekenksmingu būdu. Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis! Tik ES šalims Remiantis galiojančia Europos Sąjungos Direktyva dėl elektros ir elektronikos įrangos atliekų ir jos perkėli- mo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

9. Atitikties deklaracija

Aš, STEINEL Vertrieb GmbH, patvirtinu, kad radijo įrengi- nių tipas RS PRO Connect 5100 LED/RS PRO Connect 5100 LED EM atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu: www.steinel.de

10. Atsakomybė už gaminį

Po avarinio šviestuvo įrengimo turi būti vykdomi stan- darto EN60598-1 saugos reikalavimai. Šio standarto reikalavimų vykdymas tenka avarinio apšvietimo prietaiso naudotojui. Nesilaikant šio standarto reikalavimų, gamintojas neprisiima jokios atsakomybės. STEINEL neprisiima atsakomybės už tiesioginę, ne- tiesioginę arba laikiną žalą, kuri nesusijusi su STEINEL vienareikšmiai leidžiamu, tinkamu naudojimu. STEINEL taip pat neatsako už trečiųjų asmenų pareikštas pretenzijas dėl žalos atlyginimo, kuri nesusijusi su STEINEL vienareikšmiai leidžiamu, tinkamu naudojimu. Avarinio apšvietimo prietaisus draudžiama atidaryti ar kitu būdu modifikuoti. Avarinių šviestuvų komponentai gali būti keičiami tik originaliomis dalimis ir tik STEINEL darbuotojų. Jeigu avarinio apšvietimo prietaisas sugedo ir dėl gedimo saugus eksploatavimas nėra galimas, sensorinį šviestuvą naudoti draudžiama. STEINEL pasilieka teisę keisti atvaizdus, svorius, matmenų lenteles ar kitus duomenis kataloge ar naudojimo instrukcijoje be iš- ankstinio pranešimo, jeigu tai yra tikslinga arba sąlygota techninės pažangos.

11. Gamintojo garantija

Kaip pirkėjas, prireikus, turite jums įstatymų suteiktas teises, reiškiamas pardavėjui. Jeigu šios teisės egzistuoja jūsų šalyje, mūsų garantija jų negali sumažinti arba apriboti. Suteikiame jums 5metų garantiją užtikrinda- mi puikias savybes ir sklandų „STEINEL-Professional“ sensorinio gaminio veikimą. Garantuojame, kad šiame gaminyje nėra medžiagos, gamybos ir konstrukcinių defektų. Garantuojame sklandų visų elektroninių dalių ir kabelių veikimą ir užtikriname, kad visos naudotos medžiagos ir jų paviršiai yra be trūkumų.– 175 – Galiojimas Jeigu norite pareikšti pretenziją dėl gaminio, atsiųskite jį visą, apmokėję gabenimo išlaidas, su originaliu pirkimo dokumentu, kuriame turi būti nurodyta pirkimo data ir pavadinimas, pardavėjui iš kurio pirkote arba STEINEL atstovui Lietuvoje UAB KVARCAS (Neries krantinė 32, Kaunas) arba tiesiai gamintojui šiuo adresu: Neries krantinė 32, LT-48463 Kaunas. Todėl rekomenduojame pirkimo dokumentą saugoti iki garantinio laiko pabaigos. STEINEL nedengia gabenimo išlaidų ir neatsako už riziką grąžinant. Informacijos kaip pasinaudoti garantine teise rasite mūsų svetainėje www.steinellietuva.lt/ garantijos arba www.steinellietuva.lt. Garantinio įvykio atveju arba jeigu turite klausimų, susijusių su šiuo gaminiu, bet kada galite skambinti STEINEL atstovui Lietuvoje UAB KVARCAS (8-37-408030) arba tiesiogiai gamintojui jo aptarnavimo skyriaus budinčiąja linija 8-37-408030. GAMINTOJO
