Type de produit	Rehausseur pour enfant i-Size
Marque	Graco
Modèle	AFFIX
Catégorie	Siège de voiture
Norme	ECE R129/03 (i-Size)
Taille de l'enfant	100 cm à 150 cm (âge de référence 3,5 à 12 ans)
Installation	Face à la route uniquement
Fixation	ISOFIX ou ceinture de sécurité 3 points
Matériaux	Plastique, métal, tissu
Réglage de l'appui-tête	10 positions, levier de réglage
Porte-gobelets	Intégrés, utilisables avec l'enfant installé
Accoudoirs	Intégrés
Guide de ceinture d'épaule	Intégré pour un positionnement correct
Indicateurs ISOFIX	Verts lorsque connectés correctement
Entretien des pièces souples	Lavage à l'eau froide (≤30°C), séchage à l'ombre, pas de javel ni de nettoyage à sec
Remplacement des pièces souples	Pièces recommandées par le fabricant uniquement
Rangement	Lieu sec, à l'abri du soleil
Remarque importante	À remplacer après un accident ou une chute

FOIRE AUX QUESTIONS - AFFIX GRACO

Quelle est la taille et l'âge recommandés pour le rehausseur Graco AFFIX ?

Le rehausseur convient aux enfants de 100 cm à 150 cm, âge de référence 3,5 à 12 ans. Il doit être utilisé face à la route.

Puis-je installer le Graco AFFIX uniquement avec la ceinture de sécurité ?

Oui, le rehausseur peut être installé avec le système ISOFIX ou uniquement avec la ceinture de sécurité 3 points du véhicule. Suivez les instructions pour un passage correct de la ceinture.

Comment régler l'appui-tête du Graco AFFIX ?

Utilisez le levier de réglage situé à l'arrière de l'appui-tête. Tirez ou poussez l'appui-tête vers le haut ou le bas jusqu'à ce qu'il s'enclenche dans l'une des 10 positions. L'appui-tête doit être à hauteur des épaules de l'enfant.

Comment installer le rehausseur avec ISOFIX ?

Déployez les connecteurs ISOFIX en appuyant sur le bouton de réglage, tournez-les à 180°, puis insérez-les dans les ancrages ISOFIX du véhicule. Vérifiez que les indicateurs sont verts pour confirmer un verrouillage correct.

Comment nettoyer les pièces souples du Graco AFFIX ?

Lavez la housse et le rembourrage à l'eau froide (≤30°C), sans javel ni nettoyage à sec. Ne repassez pas. Laissez sécher à l'ombre. N'utilisez pas de solvants organiques.

Le rehausseur est-il compatible avec tous les véhicules ?

Non, le dispositif peut ne pas s'adapter à tous les véhicules. Vérifiez la compatibilité avec les positions de sièges i-Size indiquées dans le manuel du véhicule. En cas de doute, contactez le fabricant.

Que faire après un accident avec le rehausseur ?

Le rehausseur doit être remplacé s'il a été soumis à des charges importantes lors d'un accident ou s'il est tombé. Même sans dommages visibles, la sécurité peut être compromise.

Puis-je utiliser le porte-gobelets avec l'enfant installé ?

Oui, les porte-gobelets sont conçus pour être utilisés avec l'enfant dans le rehausseur. Attention : ne mettez pas de liquides chauds pour éviter les brûlures.

Comment détacher et remettre les pièces souples du rehausseur ?

Ouvrez les boutons et élastiques à l'arrière des pièces souples pour les retirer. Pour les remettre, suivez l'ordre inverse. Utilisez uniquement les pièces de rechange recommandées par Graco.

Le rehausseur peut-il être utilisé sans les pièces souples ?

Non, le rehausseur ne doit jamais être utilisé sans les pièces souples. Elles font partie intégrante du système de retenue et garantissent la sécurité de l'enfant.

MODE D'EMPLOI AFFIX GRACO

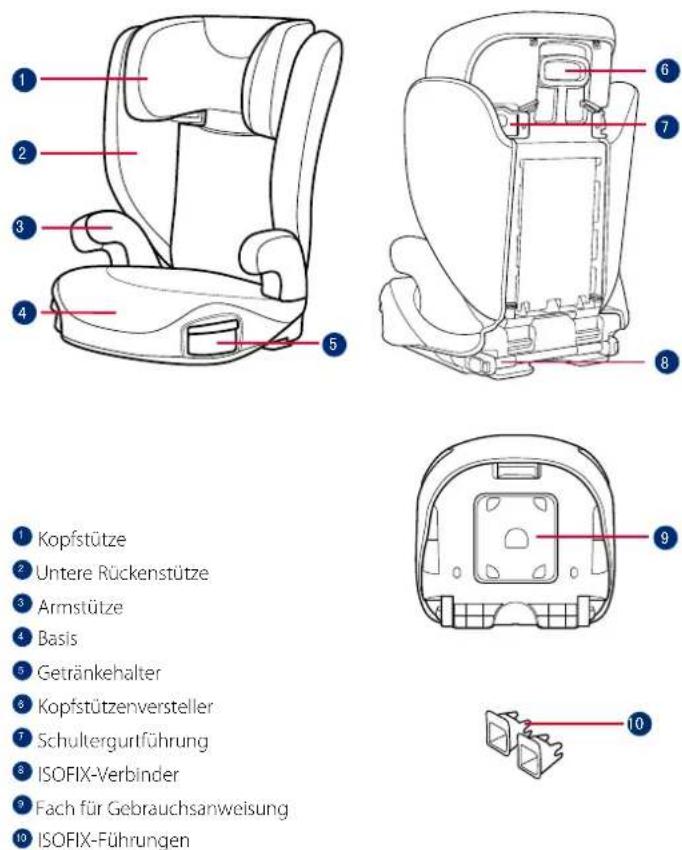

Manuel de l'utilisateur Liste des pièces Guide de montage

DE

Support de tête
2 Support de bas de dos
3 Accoudoir
4 Base
5 Porte-gobelets
8 Levier de réglage du support de tête
7 Guide de la ceinture d'épaule
8 Connecteur ISOFIX
9 Rangement du manuel d'instructions
10 Guides ISOFIX

AUCUN rehausseur ne peut garantir une protection complète contre les blessures en cas d'accident. Cependant une bonne utilisation de ce rehausseur réduit les risques de blessures graves ou de mort pour votre enfant.

Veillez toujours à respecter les instructions d'installation, pour garantir une utilisation du rehausseur à un niveau de sécurité optimal.

Assurez-vous que les éléments rigides et les pièces en plastique du rehausseur soient situés et installés de sorte qu'ils ne soient pas susceptibles de se coincer sous un siège mobile ou dans une porte du véhicule.

Pour utiliser ce rehausseur conformément à la réglementation ECE R129/03, votre enfant doit répondre aux conditions suivantes.

Taille de l'enfant 100cm-150 cm (âge de référence : 3,5-12 ans). Mode face à la route uniquement (dans la direction de déplacement du véhicule)

Le dispositif de retenue pour enfants amélioré ne s'adapte peut être pas dans tous les véhicules homologués.

Les sangles qui maintiennent le rehausseur dans le véhicule doivent être serrées, les sangles qui retiennent l'enfant doivent être ajustées au corps de l'enfant et les sangles ne doivent pas être enroulées.

Le rehausseur doit être remplacé s'il a été soumis à d'importantes charges en cas d'accident ou s'il est tombé.

Ce rehausseur est uniquement destiné à être utilisé dans une voiture.

N'effectuez pas de modifications ni d'ajouts au rehausseur sans l'approbation de l'autorité d'homologation de type. Ne retirez AUCUN des éléments en mousse EPP/EPS blancs. Dans le cas contraire, cela peut entraîner de graves problèmes de sécurité.

N'utilisez PAS le siège si les surfaces sont trop chaudes en raison de la lumière du soleil.

Ne laissez jamais l'enfant sans surveillance dans le rehausseur ou le véhicule, même pour quelques minutes.

Tout bagage et autres objets susceptibles de causer des blessures en cas de collision doivent être correctement sécurisés.

Le rehausseur ne doit pas être utilisé sans les pièces souples.

Les pièces souples du rehausseur ne doivent pas être remplacées par des pièces autres que celles recommandées par le fabricant, car les pièces souples font partie intégrante des performances du dispositif de retenue.

Attachez toujours l'enfant dans le rehausseur, même pour de courts trajets, car c'est précisément lors de ceux-ci que le plus d'accidents surviennent.

Ne laissez PAS ce rehausseur ou d'autres éléments non attachés ou non fixés dans votre véhicule. Retirez le rehausseur de la voiture s'il n'est pas utilisé régulièrement et rangez-le dans un lieu sec et à l'abri du soleil.

Il est conseillé de ne pas utiliser un rehausseur d'occasion sans connaître son historique. Il peut présenter des défauts ou des dommages structurels invisibles dus à une utilisation/un rangement incorrect.

N'utilisez PAS de points de contact porteurs autres que ceux décrits dans les instructions et marqués sur le rehausseur.

N'installez PAS ce rehausseur dans les conditions suivantes :

1. Sièges de véhicule orientés sur le côté ou dos à la route par rapport au sens de déplacement du véhicule.

2. Les sièges de véhicule amovibles lors de l'installation.

Consultez le revendeur pour tout problème concernant l'entretien, les réparations et le remplacement des pièces.

Pour éviter les brûlures, ne mettez jamais de liquides chauds dans les porte-gobelets de votre rehausseur.

Informations sur le produit

1. Il s'agit d'un système de retenue pour enfants amélioré à rehausseur i-Size. Il est approuvé conformément à la réglementation UN n°129 pour une utilisation principalement dans des « positions de sièges i-Size » comme indiqué par le constructeur du véhicule dans le manuel de l'utilisateur du véhicule.

2. En cas de doute, consultez le fabricant du système de retenue pour enfants amélioré ou le distributeur.

Produit Rehausseur

Matériaux Plastiques, métaux, tissus

N° de brevet Brevets en attente

Convient à Taille de l'enfant comprise entre 100cm et -150cm(Âge de référence 3,5-12 ans).

Installation Face à la route (dans le sens de déplacement du véhicule)

Assemblage du rehausseur

Voir les images 1 - 3

1 Pressez d'abord le levier de réglage de l'appui-tête, puis faites glisser le dossier inférieur sous la housse en tissu pour les assembler.

! VÉRIFIEZ que les deux éléments sont fermement enclenchés ensembles en tirant dessus.

Pour fixer le support inférieur du dossier à la base, accrochez le support inférieur du dossier sur la charnière de la barre du siège sur la base.

3 Faites pivoter le support lombaire vers le haut tout en tenant le siège rehausseur jusqu'à ce qu'il s'enclenche en position verticale.

Réglage de la hauteur - pour l'appui-tête

Voir les images 4

4 Serrez le levier de réglage de l'appui-tête en tirant vers le haut ou vers le bas sur l'appui-tête jusqu'à ce qu'il s'enclenche dans l'une des 10 positions.

Remarques sur l'installation

Voir les images 5 - 8

Installation avec le système ISOFIX et la ceinture 3 points ou uniquement avec la ceinture 3 points

Voir les images 9 - 23

9 Ajustez les guides ISOFIX sur les points d'ancrage ISOFIX. Les guides ISOFIX peuvent protéger la surface du siège du véhicule contre les déchirements. Ils peuvent aussi guider les connecteurs ISOFIX.

10 Appuyez sur le bouton de réglage ISOFIX pour retirer les connecteurs ISOFIX.

11 Faites tourner les connecteurs ISOFIX à 180 degrés jusqu'à ce qu'ils pointent dans la direction des guides ISOFIX.

12 Alignez les connecteurs avec les points d'ancrage ISOFIX, puis insérez les deux connecteurs ISOFIX dans les points d'ancrage ISOFIX.

! Vérifiez que les deux connecteurs ISOFIX sont bien attachés aux points d'ancrage ISOFIX. Les indicateurs des deux connecteurs ISOFIX doivent être complètement verts.

! Vérifiez que le rehausseur est bien installé en tirant sur les deux connecteurs ISOFIX.

13 Appuyez sur le bouton de réglage ISOFIX pour rétracter le dossier du siège à la position désirée.

Pour enlever le rehausseur :

14 Appuyez d'abord sur le bouton de verrouillage secondaire puis sur le bouton sur les connecteurs ISOFIX avant de retirer le rehausseur du siège du véhicule.

15 Tournez les connecteurs ISOFIX par 180 degrés, puis appuyez sur le bouton d'ajustement ISOFIX pour plier les connecteurs ISOFIX.

! Tirez sur la ceinture de sécurité du véhicule et faites-la passer dans le chemin de ceinture 18 puis fermez la boucle. 18 -3

! Peut également être installé uniquement avec la ceinture 3 points. 18 - 22

! Mettez la ceinture d'épaule à travers le guide de la ceinture d'épaule comme indiqué dans 18-1

! NE PAS faire passer la ceinture de sécurité du véhicule au-dessus des accoudoirs. Elle doit passer sous les accoudoirs. 18 -2

! Le rehausseur ne peut pas être utilisé si la boucle de ceinture de sécurité du véhicule (extrémité femelle de la boucle) est trop longue pour retenir la base de façon sûre. 18-4

! Une fois votre enfant placé dans ce siège rehausseur, la ceinture de sécurité doit être utilisée correctement, en vérifiant que les lanières à la taille sont bien placées en bas, afin que le bassin soit bien engagé. 18

! Pour garantir la hauteur correcte de l'appui-tête, le bas de l'appuie-tête DOIT être à la même hauteur que les épaules de l'enfant comme indiqué dans 19 et la ceinture d'épaule doit être placée dans la zone verte,

comme indiqué dans 20

! Placez un rehausseur fermement contre le dossier d'un siège de véhicule faisant face à la route et muni d'une ceinture de sécurité.

! Assurez-vous que la partie de la ceinture d'épaule du véhicule passe tout droit dans le guide de la ceinture d'épaule, comme indiqué dans 21

! Serrez la ceinture du véhicule en tirant la sangle d'épaule jusqu'à ce que tout le jeu de la ceinture ait disparu.

! Si la ceinture s'étend à travers le cou de l'enfant, la tête ou le visage, re-réglez la hauteur du support de tête.

! Les sangles de maintien du rehausseur dans le véhicule doivent être serrées et ne doivent pas être entortillées.

Utiliser les porte- gobelets

Voir les images 23

Détacher les parties souples

Voir les images 24

Ouvrez les boutons et les élastiques à l'arrière des pièces douces pour les enlever.

Pour remettre la partie souple du siège, procédez comme indiqué ci-dessus mais dans l'ordre inverse.

Entretien et maintenance

Veuillez laver la couverture du siège et le rembourrage interne à l'eau froide, à moins de 30 °C.

Ne repassez pas les pièces souples. Ne nettoyez pas les pièces souples à sec ou à l'eau de javel.

Ne pas utiliser de détergent non dilué, de l'essence ou d'autres solvants organiques pour laver le dispositif de retenue pour enfants. Cela pourrait endommager le dispositif de retenue pour enfants.

N'essorez pas la housse du siège et le rembourrage interne pour les sécher. Cela pourrait laisser des plis sur la housse de siège et le rembourrage interne.

Veuillez laisser sécher la couverture du siège et le rembourrage interne à l'ombre.

Retirez le dispositif de retenue pour enfants du siège du véhicule si vous n'allez pas l'utiliser pendant une longue période. Placez le dispositif de retenue pour enfants dans un

lieu frais et sec, hors de portée des enfants.

Ne manipulez pas les connecteurs du harnais pendant le nettoyage.
