РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AFFIX GRACO

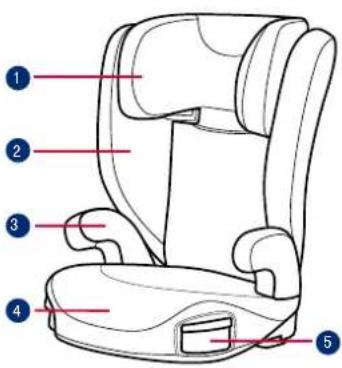

Нижняя опора для спины

Рычаг для регулировки подголовника

Направляющая для плечевой части ремня безопасности автомобиля

Отсек для хранения инструкции по эксплуатации

ВНИМАТЕЛЬНО ПРОЧТИТЕ ДАННЫЕ ИНСТРУКЦИИ ПЕРЕД НАЧАЛОМ ИСПОЛЬЗОВАНИЯ И СОХРАНИТЕ ИХ НА БУДУЩЕЕ. НЕСОБЛЮДЕНИЕ ИНСТРУКЦИЙ МОЖЕТ ПОСТАВИТЬ ПОД УГРОЗУ БЕЗОПАСНОСТЬ ВАШЕГО

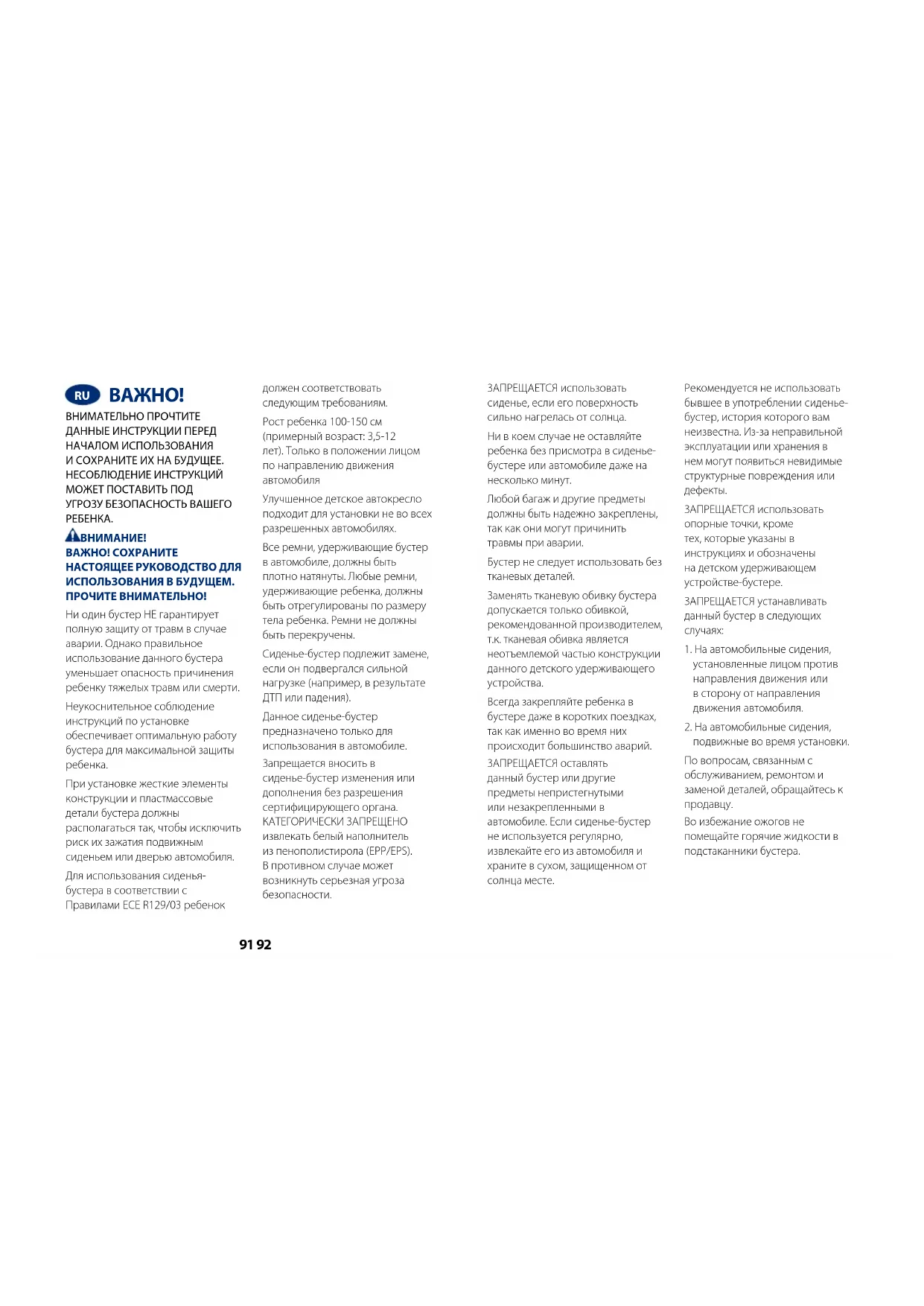

ВАЖНО! СОХРАНИТЕ НАСТОЯЩЕЕ РУКОВОДСТВО ДЛЯ ИСПОЛЬЗОВАНИЯ В БУДУЩЕМ. ПРОЧИТЕ ВНИМАТЕЛЬНО! Ни один бустер НЕ гарантирует полную защиту от травм в случае аварии. Однако правильное использование данного бустера уменьшает опасность причинения ребенку тяжелых травм или смерти. Неукоснительное соблюдение инструкций по установке обеспечивает оптимальную работу бустера для максимальной защиты

При установке жесткие элементы конструкции и пластмассовые детали бустера должны располагаться так, чтобы исключить риск их зажатия подвижным сиденьем или дверью автомобиля. Для использования сиденья- бустера в соответствии с Правилами ECE R129/03 ребенок должен соответствовать следующим требованиям. Рост ребенка 100-150 см (примерный возраст: 3,5-12 лет). Только в положении лицом по направлению движения

Улучшенное детское автокресло подходит для установки не во всех разрешенных автомобилях. Все ремни, удерживающие бустер в автомобиле, должны быть плотно натянуты. Любые ремни, удерживающие ребенка, должны быть отрегулированы по размеру тела ребенка. Ремни не должны быть перекручены. Сиденье-бустер подлежит замене, если он подвергался сильной нагрузке (например, в результате ДТП или падения). Данное сиденье-бустер предназначено только для использования в автомобиле. Запрещается вносить в сиденье-бустер изменения или дополнения без разрешения сертифицирующего органа. КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО извлекать белый наполнитель из пенополистирола (EPP/EPS). В противном случае может возникнуть серьезная угроза безопасности. ЗАПРЕЩАЕТСЯ использовать сиденье, если его поверхность сильно нагрелась от солнца. Ни в коем случае не оставляйте ребенка без присмотра в сиденье- бустере или автомобиле даже на несколько минут. Любой багаж и другие предметы должны быть надежно закреплены, так как они могут причинить травмы при аварии. Бустер не следует использовать без тканевых деталей. Заменять тканевую обивку бустера допускается только обивкой, рекомендованной производителем, т.к. тканевая обивка является неотъемлемой частью конструкции данного детского удерживающего устройства. Всегда закрепляйте ребенка в бустере даже в коротких поездках, так как именно во время них происходит большинство аварий. ЗАПРЕЩАЕТСЯ оставлять данный бустер или другие предметы непристегнутыми или незакрепленными в автомобиле. Если сиденье-бустер не используется регулярно, извлекайте его из автомобиля и храните в сухом, защищенном от солнца месте. Рекомендуется не использовать бывшее в употреблении сиденье- бустер, история которого вам неизвестна. Из-за неправильной эксплуатации или хранения в нем могут появиться невидимые структурные повреждения или

ЗАПРЕЩАЕТСЯ использовать опорные точки, кроме тех, которые указаны в инструкциях и обозначены на детском удерживающем устройстве-бустере. ЗАПРЕЩАЕТСЯ устанавливать данный бустер в следующих

1. На автомобильные сидения,

установленные лицом против направления движения или в сторону от направления движения автомобиля.

2. На автомобильные сидения,

подвижные во время установки. По вопросам, связанным с обслуживанием, ремонтом и заменой деталей, обращайтесь к

Во избежание ожогов не помещайте горячие жидкости в подстаканники бустера.93 94

1. Это улучшенное детское

удерживающее устройство типа i-Size с сиденьем-бустером. Оно утверждено Правилом ООН № 129 для установки, в основном, в «положениях автомобильных сидений i-Size», согласно информации производителей автомобилей, которая содержится в руководстве к автомобилям.

2. В случае появления сомнений

обращайтесь к производителю или продавцу улучшенного детского удерживающего устройства. Изделие Сиденье-бустер Материалы Пластик, металл, ткань Номер патента Патенты оформляются Подходит для Рост ребенка 100-150 см

возраст 3,5-12 лет). Установка В положении лицом по направлению движения автомобиля

Нажмите на рычаг для регулировки подголовника и сдвиньте нижнюю опору для спины под тканевым чехлом, соединяя их между собой. ! CПотяните за две детали, чтобы УБЕДИТЬСЯ, что они надежно соединены вместе.

Чтобы прикрепить нижнюю опору для спины к основанию, наденьте крючки нижней опоры для спины на перекладину основания

Поверните нижнюю опору для спины вверх, удерживая сиденье-бустер, чтобы опора защелкнулась в вертикальном

Нажмите на рычаг для регулировки подголовника и при этом потяните подголовник вверх или вниз так, чтобы он защелкнулся в одном из 10 положений.

Установите направляющие ISOFIX в точки анкерного крепления ISOFIX. Направляющие ISOFIX защищают поверхность автомобильного сиденья от повреждений. Также они служат в качестве направляющих для фиксаторов ISOFIX.

Нажмите на кнопку регулировки ISOFIX, чтобы извлечь фиксаторы ISOFIX.

Разверните фиксаторы ISOFIX на 180 градусов так, чтобы они были направлены в одну сторону с направляющими ISOFIX.

Совместите фиксаторы ISOFIX с точками анкерного крепления ISOFIX и вставьте оба фиксатора ISOFIX в точки анкерного крепления ISOFIX до

! Убедитесь в том, что оба фиксатора ISOFIX надежно закреплены в точках крепления ISOFIX. Цвет индикаторов обоих фиксаторов ISOFIX должен быть зеленым. ! Проверьте надежность установки бустера, потянув за оба крепления ISOFIX.

Нажмите на кнопку регулировки ISOFIX, чтобы установить спинку сиденья в нужное положение. Снятие детского удерживающего устройства-бустера

Чтобы снять детское удерживающее устройство- бустер с автомобильного сиденья, нажмите дополнительную кнопку фиксатора, а затем кнопку фиксаторов ISOFIX.95 96

Поверните крепления ISOFIX на 180 градусов, а затем нажмите кнопку регулировки ISOFIX, чтобы убрать крепления ISOFIX. ! Вытяните автомобильный ремень безопасности, пропустите его по пути ремня

, а затем пристегните его.

! Также можно установить с использованием только 3-точечного ремня.

! Проденьте плечевую часть ремня безопасности через плечевую направляющую для ремня безопасности, как показано на рис.

! ЗАПРЕЩАЕТСЯ располагать ремень безопасности автомобиля поверх подлокотников. Он должен проходить под подлокотниками.

! Детское удерживающее устройство-бустер запрещается использовать, если пряжка ремня безопасности (гнездовая часть) слишком длинная и не позволяет надежно закрепить детское удерживающее устройство-бустер.

! Поместив ребенка в данное детское удерживающее устройство-бустер, необходимо правильно пристегнуть ремень безопасности и расположить поясной ремень внизу, чтобы он плотно фиксировал область

! Для установки подголовника на правильную высоту нижняя часть подголовника ДОЛЖНА находиться на уровне плеч ребенка, как показано на рис.

. При этом плечевая часть ремня безопасности должна находиться в зеленой зоне, как показано на рис.

! Установите детское удерживающее устройство- бустер вплотную к спинке автомобильного сиденья, расположенного по ходу движения и оснащенного наплечно-поясным ремнем безопасности. ! Убедитесь, что плечевая часть ремня безопасности проходит прямо через плечевую направляющую, как показано

! Потяните за плечевой ремень, чтобы затянуть штатный ремень безопасности и устранить его провисание. ! Если ремень проходит по горлу, голове или лицу ребенка, измените высоту подголовника. ! Любые ремни, прикрепляющие бустер к сиденью автомобиля, должны быть хорошо натянуты и не перекручены.

Расстегните пуговицы из эластичных петель с обратной стороны тканевой обивки и снимите ее. Чтобы установить подкладку сиденья, выполните указанные шаги в обратном порядке.

Стирайте чехол сиденья и внутреннюю обивку в холодной воде при температуре не выше 30°C. Запрещается гладить тканевые

Запрещается отбеливать и подвергать тканевые детали

Запрещается использовать неразбавленные моющие средства, бензин и другие органические растворители для чистки детского автокресла. Это может привести к повреждению детского автокресла. Не выжимайте чехол и внутреннюю обивку сиденья при сушке. От этого на чехле и внутренней обивке сиденья могут появиться складки. Вывешивайте чехол сиденья и внутреннюю обивку для просушки

Если детское автокресло не используется в течение длительного времени, извлекайте его из автомобиля. Поместите детское автокресло в прохладное сухое место, недоступное для

Не нарушайте целостность креплений ремней во время
