BRUKSANVISNING AFFIX GRACO

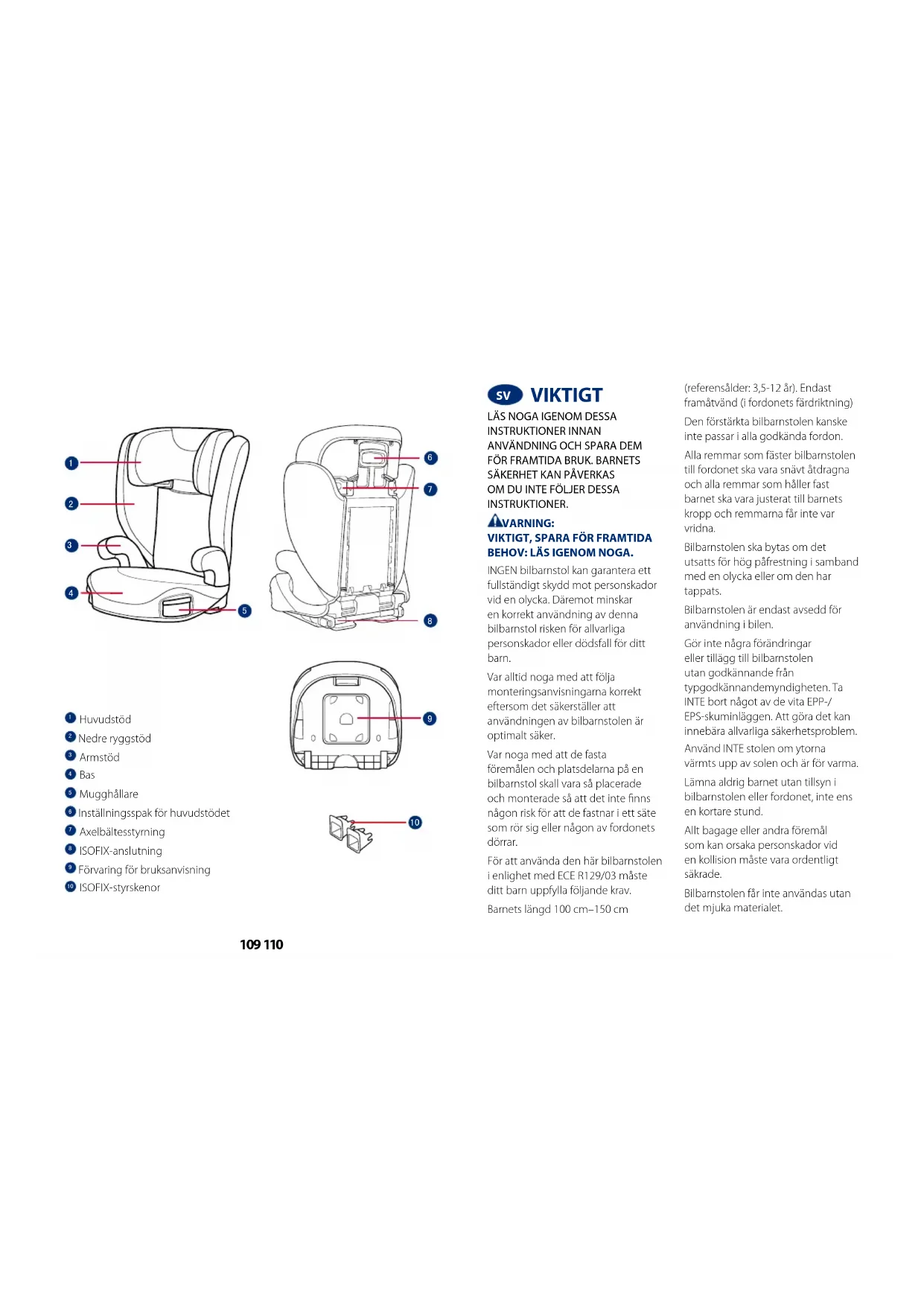

Svenska – se sidorna

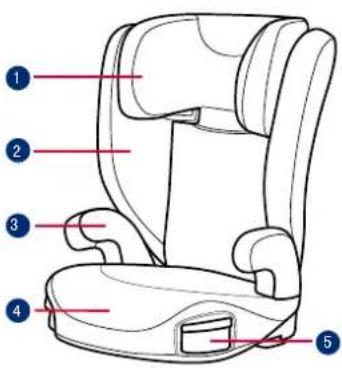

Inställningsspak för huvudstödet

Förvaring för bruksanvisning

BEHOV: LÄS IGENOM NOGA. INGEN bilbarnstol kan garantera ett fullständigt skydd mot personskador vid en olycka. Däremot minskar en korrekt användning av denna bilbarnstol risken för allvarliga personskador eller dödsfall för ditt barn. Var alltid noga med att följa monteringsanvisningarna korrekt eftersom det säkerställer att användningen av bilbarnstolen är optimalt säker. Var noga med att de fasta föremålen och platsdelarna på en bilbarnstol skall vara så placerade och monterade så att det inte nns någon risk för att de fastnar i ett säte som rör sig eller någon av fordonets dörrar. För att använda den här bilbarnstolen i enlighet med ECE R129/03 måste ditt barn uppfylla följande krav. Barnets längd 100cm–150cm (referensålder: 3,5-12 år). Endast framåtvänd (i fordonets färdriktning) Den förstärkta bilbarnstolen kanske inte passar i alla godkända fordon. Alla remmar som fäster bilbarnstolen till fordonet ska vara snävt åtdragna och alla remmar som håller fast barnet ska vara justerat till barnets kropp och remmarna får inte var vridna. Bilbarnstolen ska bytas om det utsatts för hög påfrestning i samband med en olycka eller om den har tappats. Bilbarnstolen är endast avsedd för användning i bilen. Gör inte några förändringar eller tillägg till bilbarnstolen utan godkännande från typgodkännandemyndigheten. Ta INTE bort något av de vita EPP-/ EPS-skuminläggen. Att göra det kan innebära allvarliga säkerhetsproblem. Använd INTE stolen om ytorna värmts upp av solen och är för varma. Lämna aldrig barnet utan tillsyn i bilbarnstolen eller fordonet, inte ens en kortare stund. Allt bagage eller andra föremål som kan orsaka personskador vid en kollision måste vara ordentligt säkrade. Bilbarnstolen får inte användas utan det mjuka materialet.111 112 Bilbarnstolens mjuka material får inte ersättas med något annat material än det som rekommenderas av tillverkaren, eftersom det mjuka materialet utgör en integrerad del av bilbarnstolens egenskaper. Sätt alltid fast barnet i bilbarnstolen, även vid korta resor eftersom det är då som de esta olyckor sker. Lämna INTE den här bilbarnstolen eller andra föremål utan att ha dem bältade och fastsatta i ditt fordon. Ta ut bilbarnstolen från bilen om den inte används regelbundet och förvara den på en torr plats där den har skydd mot solen. Rekommendationen är att inte använda en begagnad bilbarnstol vars bakgrund du inte känner till. Den kan ha strukturella skador som inte syns med blotta ögat eller vara defekt på grund av felaktig användning/ förvaring. Använd INTE andra fästpunkter än de som beskrivs i instruktionerna och som är markerade på bilbarnstolen. Montera INTE denna bilbarnstol under följande förhållanden:

1. Bilstolar riktade åt sidan eller bakåt

i avseende till bilens körriktning.

2. Fordonssäten som är rörliga under

installation. Rådgör med återförsäljaren avseende frågor om underhåll, reparation och utbyte av delar. För att undvika brännsår ska heta vätskor aldrig placeras i din bilbarnstols mugghållare. Produkt- information

1. Det här är ett förstärkt i-Size-

fasthållningssystem för barn. Den är godkänd enligt FN-förordning nr 129 för huvudsaklig användning i “i-Size sätespositioner” som indikeras av fordonstillverkare i fordonets bruksanvisning.

2. Vid tveksamheter ska antingen

tillverkaren eller återförsäljaren av system för förstärkt bilbarnstol rådfrågas. Produkt Bilbarnstol Material Plast, metall, tyg Patentnr. Patentansökan under behandling Lämplig för Barnets längd 100 cm– 150 cm (referensålder 3,5–12 år). Montering Framåtriktat (i fordonets färdriktning) Montering av bilbarnstolen Se bilder

Tryck först hårt på inställningsspaken för huvudstödet och skjut sedan in nedre ryggstödet under tygöverdraget för att koppla ihop dem. ! CKONTROLLERA, för att vara säker på att båda delarna sitter fast, genom att dra i dem.

För att fästa det nedre ryggstödet på basen hakas det nedre ryggstödet fast över sätesgejdens gångjärn på basen.

Vrid det nedre ryggstödet samtidigt som du håller i stolen säte tills de klickar fast i en upprätt position. Höjdjustering – för huvudstöd Se bilder

Tryck hårt på huvudstödsspaken och dra samtidigt upp eller skjut nedåt på huvudstödet tills det snäpper på plats i en av de 10 olika positionerna. Angående installation Se bilder

Installation med ISOFIX-system och trepunktsbälte eller endast trepunktsbälte Se bilder

Fäst ISOFIX-styrskenorna med ISOFIX-förankringspunkter. ISOFIX-styrskenorna kan skydda bilsätets yta från att slitas ut. De kan också styra ISOFIX-anslutningarna.

Tryck på ISOFIX- justeringsknappen för att dra ut ISOFIX-kontakterna.

Rikta in ISOFIX- anslutningarna mot ISOFIX- förankringspunkterna och klicka sedan i båda ISOFIX-anslutningarna i ISOFIX-förankringspunkterna. ! Se till att båda ISOFIX- anslutningarna sitter fast i sina ISOFIX-förankringspunkter. Färgerna på indikatorna på båda ISOFIX anslutningarna skall vara helt gröna. ! Kontrollera att bilbarnstolen sitter fast monterad genom att dra i båda ISOFIX-anslutningarna.113 114

Tryck på ISOFIX- justeringsknappen för att dra tillbaka sätet till den önskade positionen. Ta bort bilbarnstolen:

Tryck först på den sekundära låsknappen och sedan på knappen på ISOFIX- anslutningarna innan du tar bort bilbarnstolen från bilsätet.

Vrid ISOFIX-anslutningarna 180 grader och tryck sedan på ISOFIX-justeringsknappen för att vika ISOFIX-anslutningarna. ! Dra fordonets säkerhetsbälte genom bältesvägen

! Kan även monteras genom att endast använda trepunktsbälte.

! Placera axelbältet genom axelbältesstyrningen såsom visas

! Placera INTE fordonets bälte över armstöden. Det måste passera under armstödet.

! Bilbarnstolen kan inte användas om fordonets säkerhetsspänne (honan) är för långt för att förankra bilbarnstolen ordentligt.

! Efter att ditt barn har placerats i denna bilbarnstol måste säkerhetsbältet användas korrekt, samt säkerställas att höftbältet är placerat långt ned så att bäckenet sitter fast.

! För att garantera att huvudstödet har rätt höjd MÅSTE nederkanten av huvudstödet vara i jämnhöjd med ovansidan av barnets axlar som det visas i

och axelremmen måste vara placerad i den röda zonen som det visas i

! Placera en bilbarnstol tätt intill ryggstödet på ett framåtvänt fordonssäte som har höft-/ trepunktsbälte. ! Kontrollera att axelremmen på säkerhetsbältet går rakt igenom axelbältesstyrningen som det visas i

! Dra åt fordonets säkerhetsbälte genom att dra i axelremmen tills bältet är helt spänt. ! Om bältet ligger över barnets hals, huvud eller ansikte måste huvudstödets höjd justeras. ! Alla remmar som fäster bilbarnstolen i fordonet måste vara åtdragna och remmarna får inte vara vridna. Använda kopphållare Se bilder

Borttagning av mjuka delar Se bilder

Öppna knappar och resårband på tygets baksida för att ta bort det. För att sätta tillbaka säteskudden utför stegen ovan i omvänd ordning. Skötsel och underhåll Tvätta sätesskyddet och inre kuddarna med kallt vatten under 30 °C. Stryk inte det mjuka materialet. Blek inte eller kemtvätta det mjuka materialet. Använd inte utspädda rengöringsmedel, bensin eller andra organiska lösningsmedel till att tvätta fasthållningsanordningen för barn. Det kan skada bilbarnstolen. Vrid inte ur klädseln och inre stoppning i ett försök att torka dem. Det kan göra att sätesmaterialet och inre kuddarna veckas. Häng sätesskyddet och inre kuddarna att torka i skuggan. Ta bort bilbarnstolen från fordonets säte om det inte skall användas under en längre tid. Placera bilbarnstolen på en sval och torr plats där ditt barn inte kan komma åt den. Gör inga otillbörliga ändringar på selefästen vid rengöring. gracobaby.eu www.gracobaby.pl115 116
