ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AFFIX GRACO

Εγχειρίδιο χρήστη Κατάλογος εξαρτημάτων Οδηγός τοποθέτησης

TR

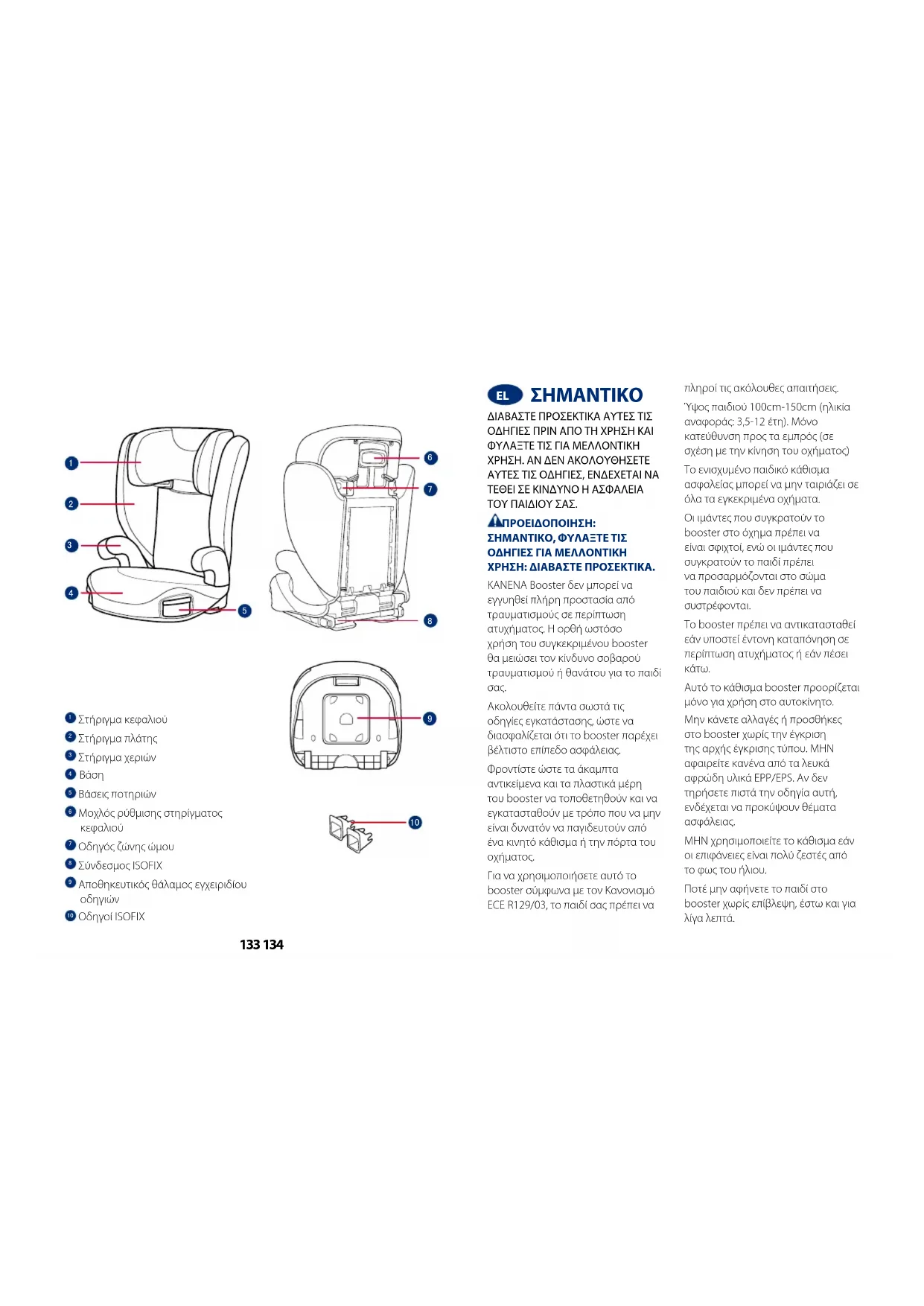

1 Στήριγμα κεφαλιού
Στήριγμα πλάτης
3 Στήριγμα χεριών
4 Báon
5 Βάσεις ποτηριών
6 Μοχλός ρύθμισης στηρίγματος κεφαλιού
7 Οδηγός ζώνης ώμου
Σύνδεομος ISOFIX
9 Αποθηκευτικός θάλαμος εγχειριδίου οδηγιών
10 Οδηγοί ISOFIX

ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ ΚΑΙ ΦΥΛΑΞΤΕ ΤΙΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΧΡΗΣΗ. ΑΝ ΔΕΝ ΑΚΟΛΟΥΘΗΣΕΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ, ΕΝΔΕΧΕΤΑΙ ΝΑ ΤΕΘΕΙ ΣΕ ΚΙΝΔΥΝΟ Η ΑΣΦΑΛΕΙΑ ΤΟΥ ΠΑΙΔΙΟΥ ΣΑΣ.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΣΗΜΑΝΤΙΚΟ, ΦΥΛΑΞΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΧΡΗΣΗ: ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ.

KANENA Booster δεν μπορεί να εγγυηθεί πλήρη προστασία από τραιματισμούς σε περίπτωση ατυχήματος. Η ορθή ωστόσο χρήση του συγκεκριμένου booster θα μείωσει τον κίνδινο σοβαρού τραιματισμού ή θανάτου για το παιδί σας.

Ακολουθείτε πάντα σωστά τις οδηγίες εγκατάστασης, ώστε να διασφαλίζεται ότι το booster παρέχει βέλτιστο επίπεδο αοφάλειας.

Φροντίστε ώστε τα άκαμπτα αντικείμενα και τα πλαστικά μέρη του booster να τοποθευτηθούν και να εγκατασταθούν με τρόπο που να μην είναι δυνατόν να παγιδευτούν από ένα κινητό κάθισμα ή την πόρτα του οχήματος.

Για να χρησιμοποιήσετε αυτό το booster σύμφωνα με τον Κανονισμό ECE R129/03, το παιδί σας, πρέλει να

πληροί τις ακόλουθες απαιτήσεις.

Υψος παιδιού 100cm-150cm (ηλικία αναφοράς: 3,5-12 έτη). Μόνο κατεύθυνση προς τα εμπρός (σε σχέση με την κίνηση του οχήματος)

Το ενιοχυμένο παιδικό κάθιομα ασφαλείας μπορεί να μην ταιριάζει σε όλα τα εγκεκριμένα οχήματα.

Οι ιμάντες που συγκρατούν το booster στο όχημα πρέλει να είναι σφιχτοί, ενώ οι ιμάντες που συγκρατούν το παιδί πρέλει να προσαρμόζονται στο όψμα του παιδιού και δεν πρέλει να συστρέφονται.

To booster πρέπει να αντικατασταθεί εάν υποστεί έντονη καταπόνηση σε περίπτωση ατυχήματος ή εάν πέσει κάτω.

Αυτό το κάθισμα booster προορίζεται μόνο για χρήση στο autokίνητο.

Μην κάνετε αλλαγές ή προσθήκες ατο booster χωρίς την έγκριόη της αρχής έγκριοης τύπου. ΜΗΝ αφαιρείτε κανένα από τα λευκά αφρώδη υλικά EPP/EPS. Αν δεν τηρήσετε πιστά την οδηγία αυτή, ενδέχεται να προκύψουν θέματα ασφάλειας.

ΜΗΝ χρησιμοποιείτε το κάθισμα εάν οι επιφάνειες είναι πολύ ζεστές από το φως του ήλιου.

Ποτέ μην αφήνετε το παιδί στο booster χωρίς επίβλεψη, έστω και για λίγα λεπτά.

Τυχόν αποσκευές ή άλλα αντικείμενα που μπορούν να προκαλέσουν τραυματισμούς σε περίπτωση σύγκρουσης, θα πρέπει να αφαλίζονται κατάλληλα.

To booster dev prépει va χρηομοποιείται χωρίς τα υφαομάτινα στοιχεία.

Τα υφασμάτινα στοιχεία του booster δεν πρέπει να αντικαθίστανται από αποικάθηποτε άλλα, εκτός από εκείνα που προτείνονται από τον κατασκευαστή, καθώς τα υφασμάτινα στοιχεία αποιελούν αναπόσιαστο μέρος της απόδοσης του παιδικού καθίσματος ασφαλείας.

Ασφαλίζετε πάντα το παιδί στο booster ακόμη και όταν πρόκειται για σύντομες διαδρομές, καθώς σε αυτές συμβαίνουν τα περισσότερα ατυχήματα.

ΜΗΝ αφήνετε αυτό το booster ή άλλα αντικείμενα μη ασφαλιομένα στο όχημά σας. Αφαιρείτε το κάθισμα booster από το αυτοκίνητο εάν δεν χρησιμοποιείται τακτικά και φυλάσσετε σε έηρό, προστατευμένο από τον ήλιο περιβάλλον.

Συνιστάται να μην χρησιμοποιείτε μεταχειρισμένο κόθιομα booster του οποίου το Ιστορικό δεν είναι γνωστό. Μπορεί να έχει υποστεί μη ορατές δομικές βλάβες ή ελαττώματα λόγω λανθασμένης χρήσης/αποθήκευσης.

ΜΗ χρηαιμοποιείτε οποιαδήποτε σημεία επαφής που φέρουν φορτίο εκτός αυτών που περιγράφονται στις οδηγίες και επισημαίνονται στο booster.

ΜΗΝ εγκαθιστάτε το booster υπό τις ακόλουθες συνθήκες:

1. Καθίσματα αυτοκινήτου με πλαϊνή ή οπίοθια κατεύθυνση ως προς την κατεύθυνση κίνησης του οχήματος.

2. Καθίσματα αυτοκινήτου που μετακινούνται κατά την εγκατάσταοη.

Συμβουλευτείτε το κατάστημα πώλησης για ζητήματα που αφορούν τη συντήρηση την επισκευή και την αντικατάσταση εξαρτημάτων.

Για να αποφύγετε εγκαύματα, μην βάζετε ποτέ ζεστά υγρά στη βάση ποτηριού του booster.

Πληροφορίες προϊόντος

1. Το προϊόν αποτελεί σύστημα ενισχυμένου παιδικού καθίσματος ασφαλείας I-Size túlou booster. Έχει εγκρίθεί σύμφωνα με τον Κανονισμό 129 του OHE, για χρήση κυρίως στις, «Θέσεις καθίσματος I-Size» όπως υποδηλώνεται από τους κατασκευαστές του οχήματος στο εγχειρίδιο χρήση του οχήματος.

2. Σε περίπτωση αμφιβολίας, αυμβουλευτείτε τον κατασκευαστή του παιδικού καθίσματος αοφαλείας ή τον λιανοπωλητή.

Προϊόν Κάθισμα Booster

Υλικά Πλαστικά, μέταλλο, υφάσματα

Αριθμός ευρεσιτεχνίας

Διπλώματαευρεσπεχνίας σε εκκρεμότητα

Κατάλληλο για Ύψος παιδιού

100cm-150cm

(Hλικία αναφοράς

3,5-12 έτη).

Εγκατάσταση

Κατεύθυνοη

προς τα εμπρός

(κατεύθυνοη

κίνησης του

οχήματος)

Συναρμολόγηση Booster

Δείτε τις εικόνες 1 - 3

1 Πιέστε πρώτα τον μοχλό ρύθμισης του στηρίγματος κεφαλιού και, στη συνέχεια, σύρετε στο στήριγμα πλάτης κάτω από το κάλυμμα του υφάσματος για να τα συνδέσετε μεταξύ τους.

! СВЕВАЛОЭЕИТЕ óτι τα δύο τεμάχια είναι ασφαλισμένα μεταξύ τους τραβώντας τα.

2 Για να στερεώσετε το στήριγμα πλάτης στη βάση, ουνδέστε το στήριγμα της πλάτης πάνω από τον μεντεσέ της μπάρας καθίσματος στη βάση.

3 Περιοτρέψτε το στήριγμα πλάτης προς τα επάνω κρατώντας το κάθισμα του booster μέχρι να κουμπώσει σε όρθια θέση.

Ρύθμιση ύψους – για το στήριγμα κεφαλιού

Δείτε τις εικόνες 4

4 Pièste tov moxlo rúθμιος στηρίγματος keφαλιού σηκώνοντας ταυτόχρονα προς τα πάνω ή σπρώχνοντας προς τα κάτω το στήριγμα keφαλιού, μέχρι να κουρπώσει σε μία από τις 10 θέσεις.

Σημεία προσοχής κατά την εγκατάσταση

Δείτε τις εικόνες 5 - 8

Εγκατάσταση με σύστημα ISOFIX και ζώνη 3 σημείων ή μόνο με ζώνη 3 σημείων

Δείτε τις εικόνες 9 - 23

9 Τοποθετήστε τους οδηγούς ISOFIX στα σημεία αγκύρωσης ISOFIX. Οι οδηγοί ISOFIX μπορούν να προστατεύσουν την επιφάνεια του καθίσματος του οχήματος από σχιάματα. Μπορούν επίσης να καθοδηγήσουν τους συνδέσμους ISOFIX.

10 Πατήστε το κουμπί ρύθμισης ISOFIX για να τραβήξετε έξω τους συνδέσμους ISOFIX.

11 Перiotréψτε τους ουνδέσμους ISOFIX κατά 180 μοίρες μέχοι να δείχνουν προς την κατεύθυνοη των οδηγών ISOFIX.

12 Ευθυγραμμίσετε τους συνδέσμους ISOFIX με τα σημεία αγκύρωσης ISOFIX και, στη συνέχεια, κουμπώστε και τους, δυο συνδέσμους ISOFIX στα σημεία αγκύρωσης ISOFIX.

! Βεβαιωθείτε ότι αμφότεροι οι ούνδεομοι ISOFIX είναι συνδεδεμένοι με ασφάλεια στα σημεία αγκύρωσης ISOFIX. Τα χρώματα των δεικτών στους δύο

συνδέσμους ISOFIX πρέπει να είναι τελείως πράσινα.

! Ελέγετε για να βεβαιωθείτε ότι το booster έχει εγκατασταθεί με ασφάλεια, τραβώντας και τους δυο συνδέσμους ISOFIX προς τα επάνω.

13 Πατήστε το κουμπί ρύθμισης ISOFIX για να προσαρμόστε την πλάτη του καθίσματος στην επιθυμητή θέση.

Για να αφαιρέσετε το booster:

14 Πατήστε πρώτα το βοηθητικό κουμπί κλειδώματος και, στη συνέχεια, το κουμπί στους συνδέσμους ISOFIX προτού αφαιρέσετε το booster από το κάθισμα του οχήματος.

15 Періотрέψτε τους συνδέσμους ISOFIX κατά 180 μοίρες και, στη συνέχεια, πατήστε το κουμπί ρύθμισης ISOFIX για να διπλώσετε τους συνδέσμους ISOFIX.

! Τραβήξε τη ζώνη ασφαλείας του οχήματος και περάστε την από τη διαδρομή του ιμάντα 18 και, στη συνέχεια, κουμπώστε την. 18 3

! Μπορεί επίσης να εγκατασταθεί μόνο με ζώνη 3 οημείων.

18 - 22

! Перáste τη ζώνη ώμου μέσα από τον οδηγό ζώνης ώμου που φαίνεται στην εικόνα 18 -1

! MHN τοποθετείτε τη ζώνη ασφαλείας του οχήματος πάνω από τα στηρίγματα βραχιόνων. Πρέπει να περάσει κάτω από τα στηρίγματα βραχιόνων. 18-2

! To κάθισμα booster dev μπορεί να χρηαιμολοιθεί εάν η πόρη της (ζωντε ασφαλείας του οχήματος (θηλυκό άκρο πόρης) είναι πάρα πολύ μακριά για να συγκρατήσει με ασφάλεια το κάθισμα booster. 18–4

! Katá tη χρήση του ουγκεκριμένου booster, η ζώνη ασφαλείας πρέπει να χρησμοποιείται ωωτά και να διασφαλίζεται ότι ο ιμάντας μέσης περνά χαμηλά, έται ώστε η λεκάνη να συγκρατείται σταθερά. 18

! Για να διαφαλιστεί το ωωτό ύψος του στηρίγματος κεφαλιού, το κάτω μέρος του προσκέφαλου ΠΡΕΠΕΙ να είναι στο ίδιο ύψος με τους ώμους του παιδιού, όπως φαίνεται στην εικόνα 19 και η ζώνη ώμου πρέπει να τοποθετηθεί στην πράσινη ζώνη όπως φαίνεται στην εικόνα 20

! Τοποθετήστε το booster σταθερά στην πλάτη του καθίσματος ενός οχήματος που διαθέτει μάντα μέσης/ώμου.

! Βεβαιθείτε ότι ο μάντας ώμου της ζώνης ασφαλείας του οχήματος περνά μέσα από τον οδηγό ζώνης ώμου όπως φαίνεται στην εικόνα 21

! Σφίξτε τη ζώνη του οχήματος τραβώντας τον ιμάντα ώρου μέχρι να εφαρμόσει στο σώμα.

! Εάν η ζώνη αοφαλείας περνά από τον λαιμό, το κεφάλι ή το πρόσωπο του παιδιού, ρυθμίστε το ύψος του στηρίγματος κεφαλιού.

! Οι μάντες που συγκρατούν το booster στο όχημα πρέπει να είναι οφίχτοί και δεν πρέπει να είναι συστραμμένοι.

Χρήση βάσης ποτηριού

Δείτε τις εικόνες 23

Αφαίρεση υφασμάτινων στοιχείων

Δείτε τις εικόνες 24

Ανοίζτε τα κουμπιά και τα ελαστικά στο πίσω μέρος των υφασμάτινων στοιχείων για να τα αφαιρέσετε.

Για να τοποθετήσετε ξανά το κάλυμμα, ακολουθήστε τα παραπάνω βήματα με την αντίθετη σειρά.

Φροντίδα και συντήρηση

Πλένετε το κάλυμμα του καθίσματος και την εωτερική επένδυοη με κρύο νερό, σε θερμοκρασία κάτω των 30°C.

Μη σίδερώνετε τα υφασμάτινα οτοιχεία.

Μη χρησιμοποιείτε λευκαντικό ή υποβάλετε σε στεγνό καθάριομα τα υφασμάτινα στοιχεία.

Μην χρησιμοποιείτε αδιάλυτα απορρυπαντικά, βενζίνη ή άλλους οργανικούς διαλύτες για να πλύνετε το παιδικό κάθισμα ασφαλείας. Ενδέχεται να προκαλέσουν φθορά στο παιδικό κάθισμα ασφαλείας.

Μην τραβάτε προς τα έξω το κάλυμμα του καθίσματος και την εσωτερική επένδυση για να στεγνώσουν. Αυτό ενδέχεται να δημιουργήσει ζάρες στο κάλυμμα του καθίσματος και την εσωτερική επένδυση.

Κρεμάστε το κάλυμμα του καθίσματος και την εωτερική επένδυση για να στεγνώσουν σε ίσκιο.

Αφαιρέστε το παιδικό κάθισμα ασφαλείας από το κάθισμα του οχήματος αν δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα. Τοποθετήσε το παιδικό κάθισμα ασφαλείας σε δροσερό, ξηρό χώρο

και σε σημείο στο οποίο δεν έχει πρόσβαση το παιδί σας.

Μην παραβιάζετε τους συνδέσμους των ιμάντων κατά τη διάρκεια του καθαρισμού.
